उत्पाद विवरण:
|
| Brand: | Seelong | Overload capacity: | 120% |
|---|---|---|---|
| Rated voltage (V): | AC 380 | Cooling method: | Forced air cooling |
| Encoder: | Shanghai Jingfen | Encoder Type: | HTL 512 |
| Dynamometer safety monitoring: | Bearing temperature monitor | ||
| प्रमुखता देना: | Lifepo4 डीप साइकिल लिथियम बैटरी,3000 टाइम्स डीप साइकिल लिथियम बैटरी,6KWH लिथियम ऑटोमोटिव बैटरी |
||

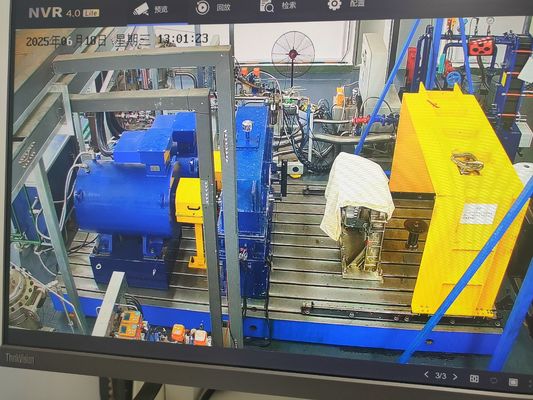

600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंच
गियरबॉक्स परफॉर्मेंस टेस्ट बेंच का उपयोग मुख्य रूप से ट्रांसमिशन, ड्राइव एक्सल आदि के परफॉर्मेंस टेस्ट और विश्वसनीयता परीक्षण को पूरा करने के लिए किया जाता है।और परीक्षण टुकड़े के परीक्षण आवश्यकताओं को पूरा कर सकते हैं जैसे कि दक्षता परीक्षण, गतिशील परीक्षण, प्रदर्शन परीक्षण, विश्वसनीयता परीक्षण, आदि गियरबॉक्स स्थायित्व परीक्षण बेंच मुख्य रूप से इनपुट एंड डायनामोमीटर प्रणाली (ड्राइव और लोड) से बना है,आउटपुट एंड डायनामोमीटर सिस्टम (लोड और ड्राइव), फीडबैक चर आवृत्ति इन्वर्टर प्रणाली, नियंत्रण प्रणाली, डेटा अधिग्रहण प्रणाली, बेंच यांत्रिक प्रणाली, तेल स्टेशन प्रणाली, वीडियो निगरानी प्रणाली, आदि।
1600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंचघटक
इलेक्ट्रिक डायनामोमीटर का उपयोग मोटर के लिए ट्रांसमिशन को लोड/ड्राइग करने के लिए लोडिंग/ड्राइग डिवाइस के रूप में किया जाता है; इलेक्ट्रिक डायनामोमीटर मुख्य रूप से एक एसी मोटर होस्ट, एक टोरेंट फ्लैंज,एक विद्युत गतिमानमापक माउंटिंग बेस, आदि विद्युत गतिमानमापक के मोटर में SSCD श्रृंखला के उच्च टोक़ वाले उत्पाद उपयोग किए जाते हैं; टोक़ मापने के लिए विद्युत गतिमानमापक पर एक टोक़ मापने वाला उपकरण स्थापित किया जाता है;गति माप के लिए विद्युत गतिमान पर एक एन्कोडर स्थापित है.

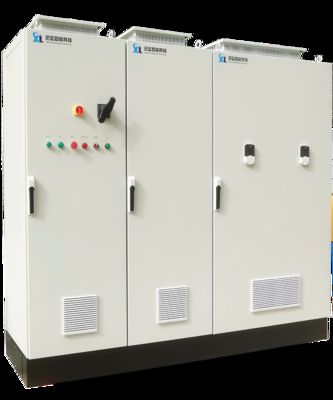

डीटीसी श्रृंखला आवृत्ति रूपांतरण नियंत्रण प्रणाली का उपयोग विद्युत गतिमान को नियंत्रित करने के लिए किया जाता है; यह प्रणाली लोडिंग के लिए विद्युत गतिमान को नियंत्रित करने के लिए चार चतुर्भुजों में काम करती है।लोड करने के बाद उत्पन्न विद्युत ऊर्जा को विद्युत गतिमानमापक को चलाने के लिए परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली के माध्यम से डीसी बस को वापस खिलाया जाता है.

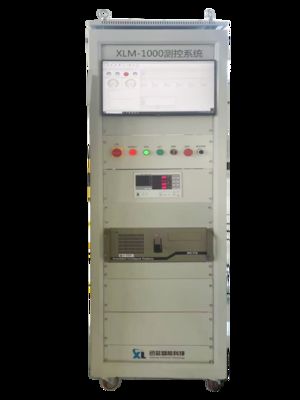

हमारी कंपनी की XLP2000 संख्यात्मक नियंत्रण प्रणाली का प्रयोग परीक्षण बेंच के समग्र नियंत्रण के लिए किया जाता है;XLP2000 नियंत्रण प्रणाली बस के माध्यम से चर आवृत्ति इन्वर्टर प्रणाली के साथ संवाद करती है ताकि परीक्षण बेंच की प्रत्येक कार्य स्थिति की सेटिंग और नियंत्रण पूरा हो सके।; XLP2000 नियंत्रण प्रणाली CAN बस के माध्यम से प्रणाली द्वारा एकत्रित विभिन्न मापदंडों को प्राप्त करती है, और साथ ही XLP2000 नियंत्रण प्रणाली बाहरी सहायक उपकरणों को एकीकृत करती है,संचार और नियंत्रण को केंद्रीकृत करता है; पूरी परीक्षण प्रक्रिया स्वचालित रूप से पूरी की जा सकती है।

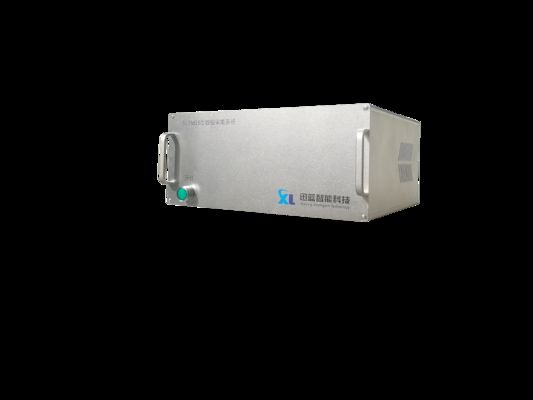

संबंधित तापमान सेंसर और तापमान अधिग्रहण मॉड्यूल से लैस, इसका उपयोग प्रत्येक भाग के तापमान और स्नेहन तेल के तापमान जैसे मापदंडों को एकत्र करने के लिए किया जाता है,और डेटा प्रदर्शन का एहसास करने के लिए बस के माध्यम से XLP2000 नियंत्रण प्रणाली के लिए एकत्र डेटा अपलोड, रिकॉर्डिंग और प्रसंस्करण।
ट्रांसमिशन शाफ्ट सिस्टम को जोड़ने के लिए एक सार्वभौमिक संयुक्त ट्रांसमिशन शाफ्ट का उपयोग किया जाता है; सुरक्षा के लिए घुमावदार भागों के ऊपरी भाग पर एक सुरक्षात्मक कवर स्थापित किया जाता है जैसे कि सुरक्षा के लिए युग्मन।युग्मन पूरे परीक्षण बेंच के ट्रांसमिशन प्रणाली के कनेक्शन को पूरा करने के लिए उपकरण के माध्यम से परीक्षण ट्रांसमिशन से जुड़ा है.

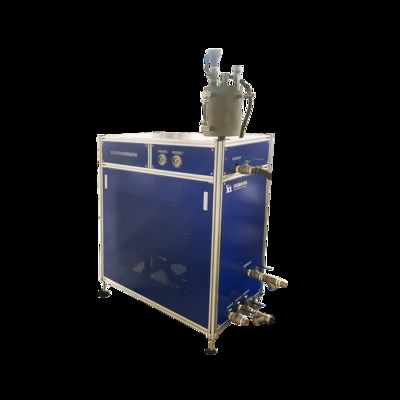

यह समाधान यूटीयू के लिए निरंतर दबाव, निरंतर प्रवाह और निरंतर तापमान स्नेहन प्रदान करने के लिए एसएलई-2120जी स्नेहन तेल स्टेशन का उपयोग करता है।उपकरण मुख्य नियंत्रण इकाई के रूप में सीमेंस पीएलसी का उपयोग करता है, जो विभिन्न सेटिंग स्थितियों में स्नेहन तेल की आपूर्ति को पूरा कर सकता है;
समायोज्य ट्रांसमिशन ब्रैकेट एक विशेष कनेक्टर के माध्यम से ट्रांसमिशन से जुड़ा होता है ताकि एक संपूर्ण बन सके।ट्रांसमिशन की ऊंचाई माउंटिंग ब्रैकेट पर उठाने पेंच समायोजित करके ऊपर और नीचे समायोजित किया जा सकता है, इस प्रकार ट्रांसमिशन समर्थन की त्रि-आयामी समायोज्यता प्राप्त होती है; परीक्षण टुकड़े को तय करने के लिए ट्रांसमिशन ब्रैकेट पर एक विशेष एडाप्टर उपकरण स्थापित किया जाता है।
इस समाधान में कास्ट आयरन प्लेट उच्च शक्ति वाले कास्ट आयरन HT250 से बने एक विमान संदर्भ वाहक है, जिसमें विश्वसनीय सटीकता, स्थिर उपयोग और सुविधाजनक परिवहन की विशेषताएं हैं।
निगरानी प्रणाली में उच्च परिभाषा वाला नाइट विजन कैमरा, एक वीडियो रिकॉर्डर और एक एलसीडी डिस्प्ले है, जो उत्पाद परीक्षण के दौरान वास्तविक समय में उत्पाद की स्थिति की निगरानी कर सकता है।
2600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंच कार्य सिद्धांत
ड्राइव सिस्टम पूर्व निर्धारित कार्य परिस्थितियों के अनुसार गियरबॉक्स को चलाने के लिए बिजली का उत्पादन करता है, लोड सिस्टम वास्तविक भार का अनुकरण करता है,और डेटा अधिग्रहण प्रणाली वास्तविक समय में नियंत्रण प्रणाली के लिए मापदंडों को प्रसारित करता है, और नियंत्रण प्रणाली गतिशील रूप से ड्राइव और लोड को तदनुसार समायोजित करती है। वीडियो निगरानी और सीलिंग परीक्षण एक साथ काम करते हैं, और परीक्षण के बाद, ट्रांसमिशन दक्षता,कार्यक्षमता मूल्यांकन को पूरा करने के लिए डेटा विश्लेषण के माध्यम से भार सहन क्षमता और अन्य संकेतकों की गणना की जाती है.
3600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंच उपयोग का वातावरण और परिस्थितियाँ
1) बिजली की आपूर्ति की शर्तेंः 380/220V AC 50Hz बिजली की आपूर्ति, वोल्टेज स्टेबलाइजर और UPS से सुसज्जित, वोल्टेज उतार-चढ़ाव ±10%, आवृत्ति उतार-चढ़ाव ±0.5Hz के भीतर।
2) कार्य वातावरणः पेशेवर प्रयोगशाला, परिवेश का तापमान -10°C 45°C, सापेक्ष आर्द्रता ≤85%, अच्छी वेंटिलेशन, कंपन पृथक्करण और ध्वनि पृथक्करण सुविधाओं के साथ।
4600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंचइलेक्ट्रिक डायनामोमीटर तकनीकी मापदंड
SSCD600 - 1500 / 3500 इलेक्ट्रिक डायनामोमीटर तकनीकी पैरामीटर
| पीयोजना | इनपुट एंड इलेक्ट्रिक डायनामोमीटर पैरामीटर |
| होस्ट मॉडल | SSCD600-1500/3500 |
| ब्रांड | सीलोन्ग |
| नाममात्र शक्ति (किलोवाट) | 600 |
| नाममात्र गति (आरपीएम) | 1500 |
| निरंतर टोक़ की गति सीमा (आरपीएम) | 0-1500 |
| निरंतर शक्ति गति सीमा (आरपीएम) | 1500-3500 |
| अधिकतम गति (आरपीएम) | 3500 |
| अतिभार क्षमता | 120% |
| नामित वोल्टेज (V) | AC 380 |
| नामित टोक़ (एनएम) | 3820 |
| शीतलन विधि | मजबूर हवा ठंडा |
| एन्कोडर | शंघाई जिंगफेन |
| एन्कोडर प्रकार | एचटीएल 512 |
| डायनामोमीटर सुरक्षा निगरानी | असर तापमान X2 |
| कॉइल का तापमान X3 | |
| कंपन निगरानी X2 |
SSCD600 - 375 / 875 इलेक्ट्रिक डायनामोमीटर तकनीकी पैरामीटर
| परियोजना | आउटपुट एंड इलेक्ट्रिक डायनामोमीटर पैरामीटर |
| होस्ट मॉडल | SSCD600 - 375 / 875 |
| ब्रांड | सीलोन्ग |
| नाममात्र शक्ति (किलोवाट) | 600 |
| नाममात्र गति (आरपीएम) | 375 |
| निरंतर टोक़ की गति सीमा (आरपीएम) | 0-375 |
| निरंतर शक्ति गति सीमा (आरपीएम) | 375 - 875 |
| अधिकतम गति (आरपीएम) | 875 |
| अतिभार क्षमता | 120% |
| नामित वोल्टेज (V) | AC 380 |
| नामित टोक़ (एनएम) | 15279 |
| शीतलन विधि | मजबूर हवा ठंडा |
| एन्कोडर | शंघाई जिंगफेन |
| एन्कोडर प्रकार | एचटीएल 512 |
| डायनामोमीटर सुरक्षा निगरानी | असर तापमान X2 |
| कॉइल का तापमान X3 | |
| कंपन निगरानी X2 |
5600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंचसंदर्भ मानक
QC/T 568-2019 ऑटोमोबाइल यांत्रिक ट्रांसमिशन इकाइयों के लिए तकनीकी आवश्यकताएं और बेंच परीक्षण विधियाँ
QC/T-291-2023 "ऑटोमोटिव मैकेनिकल ट्रांसफर केस एसेम्ब्ली के लिए प्रदर्शन आवश्यकताएँ और बेंच परीक्षण विधियाँ"
6600 किलोवाट एक-एक मजबूर हवा ठंडा गियरबॉक्स और धुरी प्रदर्शन परीक्षण और विश्वसनीयता परीक्षण बेंचअनुप्रयोग क्षेत्र
1) ऑटोमोटिव उद्योग: गियरबॉक्स जैसे कि ट्रांसमिशन के अनुसंधान और विकास और परीक्षण के लिए और पावर सिस्टम को अनुकूलित करने के लिए उपयोग किया जाता है।
2) पवन ऊर्जा उत्पादनः उपकरण के स्थिर संचालन को सुनिश्चित करने के लिए जटिल कार्य परिस्थितियों में गियरबॉक्स के प्रदर्शन का परीक्षण करें।
3) जहाज निर्माण: नेविगेशन स्थितियों में गियरबॉक्स की विश्वसनीयता और प्रभाव प्रतिरोध का आकलन करना।
औद्योगिक उपकरणः ट्रांसमिशन दक्षता में सुधार के लिए मशीन टूल्स और अन्य उपकरणों के गियरबॉक्स डिजाइन को अनुकूलित करें।
एयरोस्पेस: यह सुनिश्चित करें कि परिशुद्धता गियरबॉक्स चरम परिस्थितियों में विश्वसनीय रूप से काम करें।
7प्रदर्शनी
24 अक्टूबर से 26 अक्टूबर तक,2024, रूसी अंतर्राष्ट्रीय परीक्षण और नियंत्रण प्रदर्शनी को सफलतापूर्वक मास्को के क्लोकस इंटरबेशनल कन्वेंशन सेंटर में आयोजित किया गया।टेस्टिंग कंट्रोल प्रसिद्ध रूसी प्रदर्शनी कंपनी एमवीके द्वारा आयोजित एक अंतरराष्ट्रीय परीक्षण और नियंत्रण प्रदर्शनी है, जो रूस में प्रतिवर्ष आयोजित किया जाता है।
रूस में सबसे बड़ा और सबसे प्रभावशाली परीक्षण और नियंत्रण उपकरण प्रदर्शनी के रूप में। प्रदर्शनी रूसी संघ के रक्षा मंत्रालय द्वारा समर्थित है,रूसी संघ के उद्योग और व्यापार मंत्रालय, राज्य ड्यूमा की रक्षा समिति, तकनीकी विनियमन और माप के संघीय ब्यूरो, और राज्य आर्थिक विकास ब्यूरो।प्रदर्शनी में कुल 10237 आगंतुक।
सीलोन्ग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड ने इस प्रदर्शनी में भाग लिया और मुख्य रूप से रूसी बाजार में अपने सबसे ज्यादा बिकने वाले उत्पादों को प्रदर्शित किया।जैसे इंजन परीक्षण बेंच और ट्रांसमिशन परीक्षण बेंचचीन में पावर सिस्टम परीक्षण उपकरण के एकमात्र आपूर्तिकर्ता के रूप में, सीलोन्ग इस प्रदर्शनी का मुख्य आकर्षण बन गया है। विमानन, ऑटोमोबाइल, कृषि मशीनरी,संचार के लिए बिजली उत्पादन उपकरण और अन्य संबंधित क्षेत्रों का दौरा किया.
इस प्रदर्शनी के माध्यम से, रूस में सीलोन्ग ब्रांड की पहचान मजबूत हुई है, और इसने रूसी भागीदारों और ग्राहकों के साथ घनिष्ठ संचार के लिए एक कुशल मंच प्रदान किया है।
कंपनी प्रोफ़ाइल
सीलोन्ग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड एक उच्च तकनीक उद्यम है जो उपकरण माप, नियंत्रण, डिजाइन, विनिर्माण,विभिन्न क्षेत्रों जैसे एयरोस्पेस में पावर इंजीनियरिंग सिस्टम के लिए बिक्री सेवाएं, ऑटोमोटिव, और नई ऊर्जा; कंपनी लुओयांग के सुंदर पीओनी शहर में स्थित है।
सीलोन्ग नई ऊर्जा मोटर्स, हाइब्रिड पावर सिस्टम, इंजन, ट्रांसमिशन और अन्य के लिए परीक्षण उपकरण के अनुसंधान और विकास, उत्पादन और सेवा में माहिर है।हमारे मुख्य उत्पादों में विद्युत गतिमान मापकों शामिल हैं, माप और नियंत्रण प्रणाली, डीसी बिजली की आपूर्ति, और काम की स्थिति की गारंटी प्रणाली।अस्तित्व के लिए उच्च गुणवत्ता वाली सेवाएं प्रदान करने और विकास के लिए नवीनीकरण जारी रखने के व्यावसायिक दर्शन का पालन करना, और उपयोगकर्ताओं को विभिन्न क्षेत्रों में विभिन्न प्रकार के पावर इंजीनियरिंग माप और नियंत्रण समाधान प्रदान करता है।
सीलोन्ग का उन्नत डिजाइन दर्शन और समृद्ध उद्योग अनुभव कंपनी को एक ही उद्योग में प्रतिस्पर्धियों से आगे तकनीकी लाभ देते हैं,और कंपनी के उत्पाद वास्तविक बाजार मांग को बेहतर ढंग से पूरा कर सकते हैंसीलोंग नवाचार में बहादुर है। अपने स्वयं के तकनीकी सफलताओं और विकास को महत्व देते हुए,इसने कई घरेलू अनुसंधान संस्थानों जैसे कि Tsinghua University और Shandong University के साथ दीर्घकालिक और गहन सहकारी संबंध स्थापित किए हैं।इसने सीई प्रमाणन, आईएसओ9001 गुणवत्ता प्रणाली प्रमाणन, एएए स्तर के उद्यम प्रमाणन, दस से अधिक आविष्कार पेटेंट और दो सॉफ्टवेयर कॉपीराइट प्राप्त किए हैं।इसने घरेलू और अंतरराष्ट्रीय स्तर पर एक सौ से अधिक उपयोगकर्ताओं को पेशेवर उपकरण और सेवाएं प्रदान की हैं, इस उद्यम ने अपने लागत प्रभावी उत्पादों और उच्च गुणवत्ता वाली सेवाओं के साथ घरेलू और विदेशी ग्राहकों का विश्वास जीता है, और एक दीर्घकालिक जीत-जीत रणनीतिक साझेदारी स्थापित की है।
कंपनी हमेशा "तकनीकी नवाचार को अपने मिशन और गुणवत्तापूर्ण सेवा को अपने उद्देश्य के रूप में लेने" के व्यावसायिक दर्शन का पालन करती है,एक ही उद्योग में उन्नत स्तर को लगातार पार करना, दुनिया में एकीकृत, भविष्य को मापने और नियंत्रित करने, और उच्च गुणवत्ता वाले उत्पादों का निर्माण। ग्राहकों को उच्च बुद्धि, सटीकता, गति के साथ उत्पादों और सेवाओं प्रदान करने के लिए,विश्वसनीयता, और जोड़ा गया मूल्य।
सीलोन्ग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड के सभी कर्मचारियों ने घरेलू और विदेशी ग्राहकों के ईमानदार सहयोग का गर्मजोशी से स्वागत किया, और भविष्य और सामान्य विकास के लिए एक साथ काम किया।
कंपनी प्रमाणपत्र
पैकेजिंग और शिपिंग
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए नेतृत्व समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
