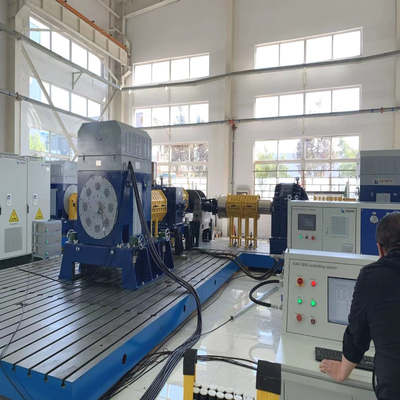

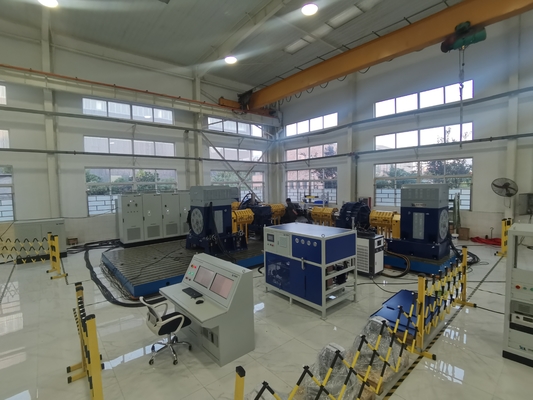

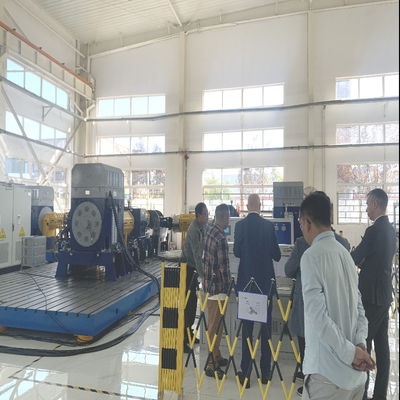

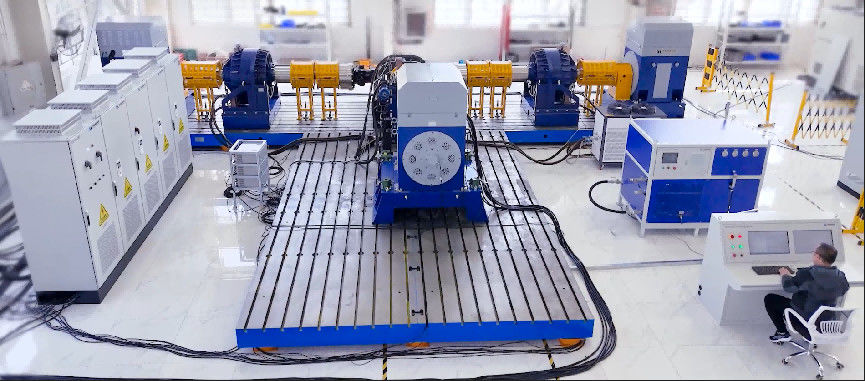

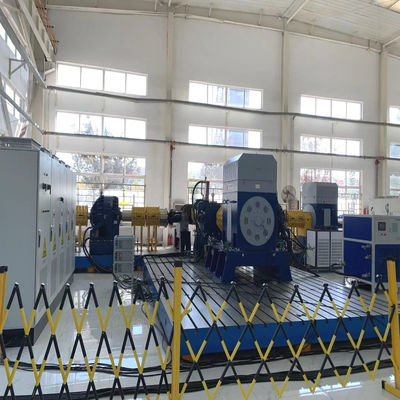

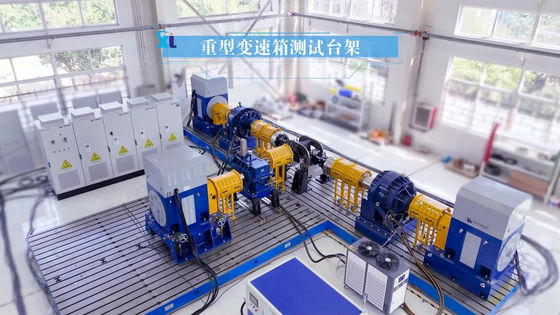

SSCD600-450/2250 12732 एनएम उच्च सटीकता उच्च विश्वसनीयता धुरी प्रदर्शन परीक्षण बेंच

उत्पाद का वर्णन

एसएससीडी सीरीज एसी डायनामोमीटर गतिशील यांत्रिक शक्ति परीक्षण के लिए भार है। मानक एसएससीएच/एसएससीडी सीरीज एसी पावर डायनामोमीटर में एक एसी पावर डायनामोमीटर होता है,टॉर्क और वेग मापने वाले सेंसरों का एक सेटइस प्रणाली को डीटीसी श्रृंखला के आवृत्ति रूपांतरण इन्वर्टर प्रणाली और एक्सएलपी1000 श्रृंखला के नियंत्रण प्रणाली के साथ जोड़ा जाना चाहिए।

कार्य सिद्धांत

इसका कार्य सिद्धांत डीटीसी इन्वर्टर के माध्यम से एसी पावर को एसी पावर डायनामोमीटर से डीसी पावर में बदलना और फिर इसे ग्रिड कनेक्शन के लिए एसी पावर में बदलना है।डीटीसी आवृत्ति रूपांतरण इन्वर्टर प्रणाली मुख्य मोटर की गति और टोक़ को नियंत्रित करने के लिए पावर डायनामोमीटर की पावर ग्रिड धारा को समायोजित करती है।उदाहरण के लिए, जब हमारी कंपनी द्वारा निर्मित XLE1000 श्रृंखला माप और नियंत्रण प्रणाली के साथ उपयोग किया जाता है,यह न केवल सटीक रूप से माप और विभिन्न घूर्णन शक्ति मशीनरी की गति और टॉर्क को नियंत्रित कर सकते हैं, लेकिन यह भी तापमान, दबाव, प्रवाह, वर्तमान, वोल्टेज, आदि को नियंत्रित कर सकते हैं माप और पैरामीटर नियंत्रित कर रहे हैं।

स्वचालित परीक्षण कार्य

स्वचालित प्रयोग समारोह का अर्थ है कि उपयोगकर्ता द्वारा सॉफ्टवेयर इंटरफ़ेस पर परीक्षण श्रृंखला और परीक्षण से संबंधित मापदंडों को निर्दिष्ट करने के बाद, the software will actively control the working state of the dynamometer according to the pre-set experimental steps and combined with the real-time working conditions of the equipment obtained during the experimentप्रयोग कैसे काम करता है. स्वचालित प्रयोग प्रक्रिया को मानव संचालन की आवश्यकता नहीं है, और सभी नियंत्रण और डेटा संग्रह और विश्लेषण इस सॉफ्टवेयर द्वारा पूरा किया जाता है.

एसएससीD600-450/2250इलेक्ट्रिक डायनामोमीटर तकनीकी मापदंड

तकनीकी मापदंड

• छोटे आकार, आसान स्थापना;
• सरल संरचना, आसान संचालन और रखरखाव;
• उच्च ब्रेकिंग मोमेंट;
• माप की उच्च सटीकता;
• स्थिर और विश्वसनीय कार्य करें;
• मैग्नेटोइलेक्ट्रिक वेग सेंसर के साथ उच्च परिशुद्धता त्वरित गति माप प्राप्त करना;
• इलेक्ट्रॉनिक रूप से नियंत्रित तेजी से भार नियंत्रण
• तेजी से प्रतिक्रिया, गतिशील परीक्षण के लिए उपयुक्त

एक नज़र में लाभ

• यह लोडिंग उपकरण और प्राइम मोवर के रूप में इस्तेमाल किया जा सकता है। यह घूर्णन की दोनों दिशाओं में शक्ति को चला सकता है और अवशोषित कर सकता है, इसलिए स्थापना के दौरान केंद्र (मोटर निलंबन) के लिए सुविधाजनक है
• माप की सटीकताः गति ± 1 आर / मिनट; टोक़ ± 0.2% एफएस
• लोड स्थिरताः निरंतर टोक़ लोड स्थिरता 0.2% से बेहतर है, निरंतर गति ड्राइविंग 0.1% से बेहतर है
• अतिभार क्षमताः 150%
• उत्कृष्ट लोडिंग प्रदर्शनः निरंतर टोक़ लोडिंग शून्य गति से नामित गति तक बनाए रखी जा सकती है, और निरंतर शक्ति लोडिंग नामित गति से ऊपर रखी जा सकती है।
• कम जड़ता क्षण और उच्च अधिभार क्षमता गतिमान मीटर उच्च गतिशील प्रतिक्रिया गति है, गतिशील प्रतिक्रिया गति 5ms से कम है

सिस्टम अनुप्रयोग

इंजन व्यापक प्रदर्शन परीक्षण बेंच मुख्य रूप से इंजन की ईंधन की खपत का परीक्षण करने के लिए प्रयोग किया जाता है; आउटपुट टोक़, आउटपुट गति, आउटपुट यांत्रिक शक्ति; उत्सर्जन, निकास गैस विश्लेषण;तापमान में वृद्धि, कंपन, शोर, आदि, यह इंजन के व्यापक प्रदर्शन का मूल्यांकन करने के लिए प्रकार परीक्षण और कारखाने परीक्षण कर सकते हैं, और इंजन विकास, उत्पादन के लिए सटीक पैरामीटर आधार प्रदान,रखरखाव और फील्ड आवेदनइंजन व्यापक प्रदर्शन परीक्षण बेंच सभी प्रकार के डीजल इंजन, पेट्रोल इंजन आदि का परीक्षण कर सकता है।

परीक्षण प्रक्रिया को मैन्युअल या स्वचालित रूप से लोड किया जा सकता है, परीक्षण परिणाम अनुकूलित परीक्षण रिपोर्ट, वक्र चार्ट, आदि उत्पन्न कर सकते हैं, प्रक्रिया डेटा वर्ड, एक्सेल,या पीडीएफ प्रारूप फ़ाइलें, और डेटा को सहेजा, संपादित और मुद्रित किया जा सकता है। परीक्षण प्रणाली इंटरफ़ेस सरल, उन्नयन और रखरखाव के लिए आसान है।कंपनी संचालन कर्मियों को उपयोग और रखरखाव के लिए मार्गदर्शन प्रदान करने के लिए निःशुल्क प्रशिक्षण देती है.

उपयोगकर्ता विशिष्ट आवश्यकताओं के अनुसार परीक्षण वस्तुओं का चयन कर सकते हैं।

एसएससीD600इलेक्ट्रिक डायनामोमीटर के निम्नलिखित महत्वपूर्ण फायदे हैं:

• ऊर्जा की बचत

हाइड्रोलिक और एडीसी डायनामोमीटर का मूल सिद्धांत मुख्य मोटर द्वारा उत्पन्न यांत्रिक ऊर्जा को गर्मी ऊर्जा में परिवर्तित करना और पानी द्वारा ठंडा करने के बाद गर्मी को दूर करना है।मुख्य मोटर द्वारा उत्सर्जित ऊर्जा को पुनः प्राप्त नहीं किया जा सकता है, और ऊर्जा भी रूपांतरण प्रक्रिया के दौरान खपत होती है।इलेक्ट्रिक डायनामोमीटर मुख्य मोटर द्वारा उत्पन्न यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित कर सकता है और इसे अन्य उपकरणों द्वारा उपयोग के लिए आंतरिक ग्रिड में वापस खिला सकता है.

• लोडिंग विशेषताएं

विद्युत गतिमानों के भार लक्षण शून्य गति से नाममात्र गति तक निरंतर टोक़ लक्षण और नाममात्र गति से अधिकतम गति तक निरंतर शक्ति लक्षण हैं,जो पूरी तरह से मोटर मशीनों के भार विशेषताओं के अनुरूप हैंसामान्यतः हाइड्रोलिक डायनामोमीटर को केवल एक दिशा में लोड किया जा सकता है, जबकि एक वर्दी करंट डायनामोमीटर को दो दिशाओं में लोड किया जा सकता है, इसका उपयोग पावर बैक-ड्रैग प्राइम मोटर के रूप में नहीं किया जा सकता है,जबकि विद्युत गतिमान माप आसानी से दो तरफा भार का एहसास कर सकते हैं और एक शक्ति वापस खींचने प्रधान मोटर के रूप में इस्तेमाल किया जा सकता है.

• रखरखाव

राष्ट्रीय मानकों के पूर्ण अनुपालन वाले सामानों के उपयोग के कारण, उपयोगकर्ताओं को रखरखाव के लिए निर्माता पर निर्भर नहीं होना पड़ता है, और वे पूरी तरह से दैनिक रखरखाव स्वयं कर सकते हैं,यहां तक कि जब यह मेजबान और सेंसर को बदलने के लिए आवश्यक हैविद्युत गतिमानमापक अपनी सरल संरचना और रखरखाव मुक्त होने के कारण उद्यम परीक्षण उपकरण के तकनीकी परिवर्तन के लिए सबसे आदर्श प्रतिस्थापन उत्पाद है।इसके अतिरिक्त इसकी उत्कृष्ट गति नियंत्रण प्रदर्शन, यह भी एक महत्वपूर्ण ऊर्जा-बचत प्रभाव है।

• खुलेपन

विद्युत गतिमान माप पूरी परीक्षण बेंच प्रणाली का परीक्षण केंद्र है।यह विद्युत गतिमानमापक के actuator के रूप में परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली को अपनाता है और परीक्षण बेंच प्रणाली के नियंत्रण कोर के रूप में Seelong की नई पीढ़ी के परीक्षण और नियंत्रण प्रणाली को अपनाता हैसीलोन्ग सॉफ्टवेयर परीक्षण प्रणाली सी# प्लेटफॉर्म पर आधारित है और सिस्टम का उच्च गतिशील नियंत्रण कर सकती है।Seelong परीक्षण और नियंत्रण प्रणाली स्वचालित रूप से प्रासंगिक सेटिंग परीक्षण चक्र और उपयोगकर्ता द्वारा परिभाषित गतिशील परीक्षण चक्र पूरा कर सकते हैंएक ही समय में, सीलोन्ग परीक्षण और नियंत्रण प्रणाली बाहरी सहायक उपकरणों को एकीकृत कर सकती है, केंद्रीकृत संचार और नियंत्रण कर सकती है।

• मॉड्यूलर डिजाइन

सीलोन्ग की परीक्षण बेंच प्रणाली विभिन्न परीक्षण आवश्यकताओं और बजट के अनुसार मॉड्यूलर डिजाइन को अपनाती है,हमारे पेशेवर इंजीनियरों ग्राहकों के लिए विभिन्न गतिमान मापकों परीक्षण बेंच प्रणाली अनुकूलित करेगा.

आइए हम भागीदार बनें, हम अपने डायनामोटर टेस्ट बेंच सिस्टम के लिए आजीवन मुफ्त सॉफ्टवेयर सिस्टम अपग्रेड प्रदान करेंगे (नए अनुप्रयोगों के विकास को छोड़कर) ।

कंपनी प्रोफ़ाइल

सीलोन्ग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड एक उच्च तकनीक उद्यम है जो उपकरण माप, नियंत्रण, डिजाइन,विभिन्न क्षेत्रों जैसे एयरोस्पेस में पावर इंजीनियरिंग सिस्टम का निर्माण और बिक्रीकंपनी का मुख्यालय सुंदर पीओनी फ्लावर सिटी - लुओयांग, भगवान की राजधानी में है।

मुख्य उत्पाद विद्युत गतिमानमापक, टोक़ सेंसर, माप और नियंत्रण प्रणाली और स्थिति गारंटी प्रणाली और अन्य उत्पाद हैं। एक पूर्ण बिक्री सेवा प्रणाली स्थापित करें,अस्तित्व के लिए गुणवत्ता और विकास के लिए सेवा के व्यावसायिक दर्शन का पालन करना, विभिन्न क्षेत्रों में बिजली इंजीनियरिंग माप और नियंत्रण समाधानों के साथ उपयोगकर्ताओं को प्रदान करने के लिए।

सीलोन्ग के उन्नत डिजाइन दर्शन और उद्योग के समृद्ध अनुभव से कंपनी को उसी उद्योग में प्रतिस्पर्धियों से आगे तकनीकी लाभ मिलता है।और कंपनी के उत्पाद वास्तविक बाजार मांग को बेहतर ढंग से पूरा कर सकते हैंसीलोंग नवाचार में बहादुर है। अपने स्वयं के तकनीकी सफलताओं और विकास को महत्व देते हुए,इसने कई घरेलू अनुसंधान संस्थानों जैसे कि Tsinghua University और Shandong University के साथ दीर्घकालिक और गहन सहकारी संबंध स्थापित किए हैं।इसने सीई प्रमाणन, आईएसओ9001 गुणवत्ता प्रणाली प्रमाणन, एएए स्तर के उद्यम प्रमाणन, दस से अधिक आविष्कार पेटेंट और दो सॉफ्टवेयर कॉपीराइट प्राप्त किए हैं।इसने घरेलू और अंतरराष्ट्रीय स्तर पर एक सौ से अधिक उपयोगकर्ताओं को पेशेवर उपकरण और सेवाएं प्रदान की हैं, इस उद्यम ने अपने लागत प्रभावी उत्पादों और उच्च गुणवत्ता वाली सेवाओं के साथ घरेलू और विदेशी ग्राहकों का विश्वास जीता है, और एक दीर्घकालिक जीत-जीत रणनीतिक साझेदारी स्थापित की है।

कंपनी हमेशा "तकनीकी नवाचार को अपने मिशन और गुणवत्तापूर्ण सेवा को अपने उद्देश्य के रूप में लेने" के व्यावसायिक दर्शन का पालन करती है,एक ही उद्योग में उन्नत स्तर को लगातार पार करना, दुनिया में एकीकृत, भविष्य को मापने और नियंत्रित करने, और उच्च गुणवत्ता वाले उत्पादों का निर्माण। ग्राहकों को उच्च बुद्धि, सटीकता, गति के साथ उत्पादों और सेवाओं प्रदान करने के लिए,विश्वसनीयता, और जोड़ा गया मूल्य।

सीलोन्ग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड के सभी कर्मचारियों ने घरेलू और विदेशी ग्राहकों के ईमानदार सहयोग का गर्मजोशी से स्वागत किया, और भविष्य और सामान्य विकास के लिए एक साथ काम किया।
