उत्पाद विवरण:
|
| Control System: | Computerized | Torque Measurement Accuracy: | ±0.2%FS |
|---|---|---|---|
| Rated Power: | 11 kW | Rated Torque: | 4.2Nm |
| Model: | SSCH11-25000/50000 | Max Working Speed: | 50000 rpm |
| Constant Power Speed Range: | 25000-50000rpm | Constant Torque Speed Range: | 0-25000rpm |
| Cooling Method: | Air-cooled | ||
| प्रमुखता देना: | टर्बोजेट इंजन परफॉर्मेंस टेस्ट बेंच सिस्टम,11kW इंजन परीक्षण डायनामोमीटर |
||
उत्पाद का वर्णन

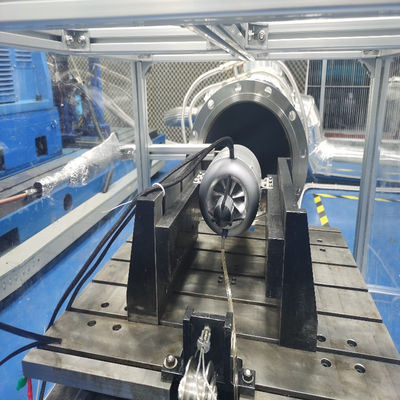

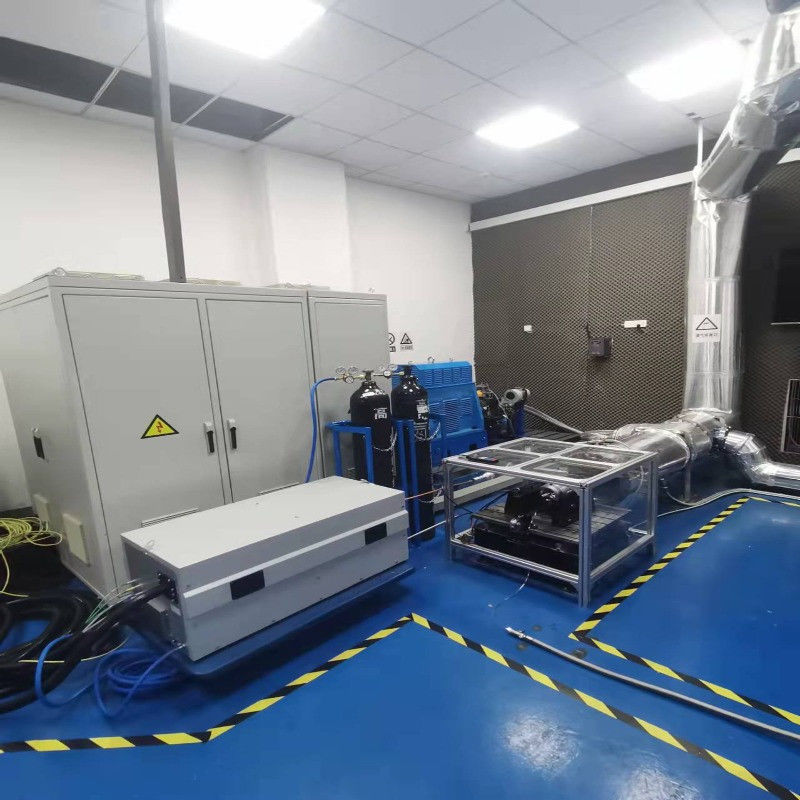

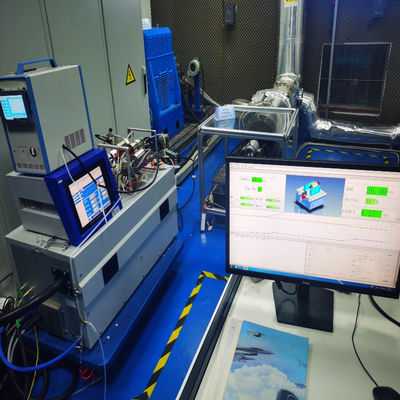

टर्बोजेट इंजन स्थापना परीक्षण मंच टर्बोजेट इंजन जोर परीक्षण के लिए प्रयोग किया जाता है; परीक्षण मंच मुख्य रूप से एक कम प्रतिरोध स्लाइड, एक इंजन माउंटिंग ब्रैकेट,और एक जोर मापने की डिवाइस.
1. कम प्रतिरोध स्लाइडिंग टेबलः
स्लाइडिंग प्लेटफार्म को एक आधार और एक स्लाइडिंग प्लेटफॉर्म में विभाजित किया गया है और आधार और स्लाइडिंग प्लेटफॉर्म के बीच एक कम घर्षण गुणांक वाली रैखिक असर स्लाइड रेल स्थापित की गई है।आधार सीधे टैबलेट के साथ डॉक कर सकते हैं; आधार और स्लाइडिंग प्लेटफॉर्म के बीच के विमान को इस प्रकार मशीनीकृत किया जाता है कि प्रत्येक विमान की समतलता 0.02 मिमी से कम न हो।
स्लाइडिंग प्लेटफॉर्म के नीचे स्थापित रैखिक असर स्लाइड रेल स्थापना के दौरान सापेक्ष समानांतरता सुनिश्चित करती है, और स्लाइड रेल का समानांतरता ≤ 0 सुनिश्चित की जाती है।02 मिमी यांत्रिक प्रसंस्करण और स्थिति के माध्यम से.
2धक्का मापने वाला यंत्र:
थ्रश मापने वाले उपकरण में मुख्य रूप से जर्मन एचबीएम उच्च परिशुद्धता वाले थ्रश मापने वाले सेंसर और कनेक्टर होते हैं, जिनकी सेंसर सटीकता सी3 स्तर से कम नहीं होती है।माप यंत्र सीधे स्लाइडिंग प्लेटफॉर्म से सीधी रेखा में जुड़ा हुआ है, सटीक रूप से मंच के जोर / तनाव को मापने के रूप में यह चल रहा है; मंच जोर मापने के उपकरणों के 2 सेट के साथ सुसज्जित है, मंच के नीचे के दोनों सिरों पर स्थापित;एक सेट माप के लिए प्रयोग किया जाता है, और दूसरे सेट का उपयोग कैलिब्रेशन माप के लिए किया जाता है।

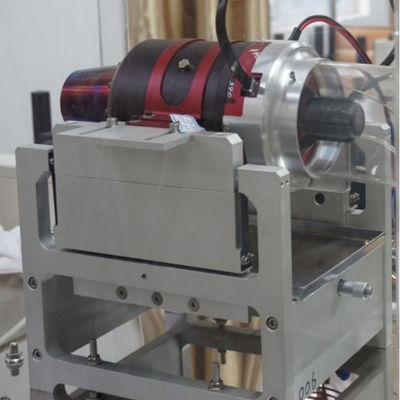

3. इंजन माउंटिंग ब्रैकेट:
स्थापना ब्रैकेट एक पूरे के रूप में संसाधित उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु से बना है, इसकी समग्र कठोरता और ताकत सुनिश्चित करता है; ब्रैकेट का एक छोर स्लाइडिंग प्लेटफॉर्म पर तय है,और दूसरे छोर इंजन से जुड़ा हुआ है. एक एडाप्टर फिक्स्चर को ब्रैकेट पर स्थापित किया जाता है, और जब उपयोगकर्ता इंजन को बदलते हैं, तो उन्हें केवल विभिन्न इंजनों की डॉकिंग और परीक्षण आवश्यकताओं को पूरा करने के लिए एडाप्टर फिक्स्चर को बदलने की आवश्यकता होती है।
तकनीकी मापदंड
| जोर परीक्षण की सीमा | 0-200 किग्रा |
| परीक्षण की समग्र सटीकता | ±0.2% एफएस |
| असर | 120 किलो |
| आयाम | 500*500 मिमी |
| आंतरिक आयतन | 1.4m3 |
| आंतरिक आयाम | लगभग 1000 × φ 550 मिमी (लंबाई × व्यास) |
| बाहरी आयाम | 1275mmx φ 700mm (लंबाई × व्यास) |
| तापमान प्रतिरोध | -50°C से +350°C |
| दबाव प्रतिरोध | 10kPa~250kPa |
| तापमान माप सीमा | 0-800oC |
| तापमान माप की सटीकता | ±2.0oC |
| दबाव मापने की सीमा | 0-120Kpa |
संरचना और संरचना
उच्च ऊंचाई के केबिन संरचना
1प्रयोगशाला की आंतरिक दीवार: उन्नत विरोधी चुंबकीय स्टेनलेस स्टील प्लेट से बनी;
2. केबिन की बाहरी सतह: उच्च शक्ति वाले पाउडर से लेपित;
3सीलिंगः उन्नत सिलिकॉन रबर सीलिंग का उपयोग करके, इसे लंबे समय तक परीक्षण किया जा सकता है;
4. कैबिन इन्सुलेशन सामग्रीः अच्छी इन्सुलेशन प्रभाव के साथ लौ retardant पॉलीयूरेथेन फोम और ग्लास फाइबर कपास से बना है। परीक्षण बॉक्स की बाहरी सतह ठंढ या संघनित नहीं होती है;
5. केबिन दरवाजा: यह एक परिपत्र मैनुअल खोलने को अपनाता है और एक मैनुअल लॉक तंत्र से लैस है;
6उपस्थितिः दरवाजा RAL5015 नीला है, और केबिन RAL7035 ग्रे है;
7अवलोकन खिड़कीः विस्फोट प्रतिरोधी कांच की कई परतों से बनी है, इसमें गर्मी प्रतिरोध, ठंढ प्रतिरोध, ओस प्रतिरोध और अच्छी प्रकाश पारगम्यता की विशेषताएं हैं।
8. प्रकाश उपकरण: प्रकाश उपकरण परीक्षण बॉक्स के अंदर स्थापित हैं और सुरक्षित वोल्टेज का उपयोग करते हैं। नियंत्रण स्विच नियंत्रण कैबिनेट पर स्थित है, और प्रकाश 300 लक्स से अधिक है;
9. कैबिन की इन्सुलेशन सामग्री, शीतल द्रव, स्नेहक तेल आदि पर्यावरण आवश्यकताओं को पूरा करते हैं और रिसाव को रोकने के लिए शीतल द्रव और स्नेहक तेल का इलाज किया जाएगा;

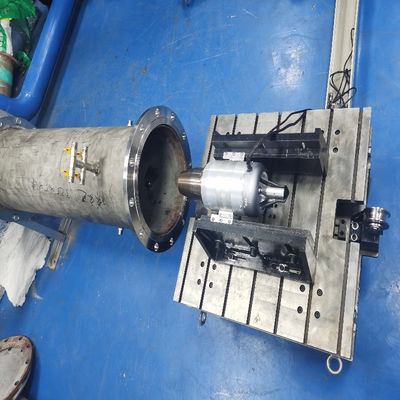

निकास लाइन
निकास पाइप एक एडाप्टर अनुभाग, एक माप अनुभाग, एक निकास कूलर, लहराती पाइप, और कनेक्टिंग पाइप से बना है।और निकास कूलर शरीर 304 स्टेनलेस स्टील का उपयोग कर पूरी तरह से संसाधित कर रहे हैंअन्य पाइपलाइन 304 स्टेनलेस स्टील पाइप से बने होते हैं और फ्लैंग्स के साथ वेल्डेड होते हैं। 8 बिंदु तापमान माप, स्थिर दबाव माप,और कुल दबाव माप कनेक्टर माप अनुभाग पर परिधि के साथ समान रूप से व्यवस्थितकनेक्टरों में गर्मी फैलाव के लिए पंखों का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि सेंसर सीट का तापमान 70 oC से अधिक न हो।पाइपलाइन के थर्मल विस्तार और संकुचन लहराती पाइप द्वारा अवशोषित कर रहे हैंपाइपलाइन में 304 स्टेनलेस स्टील शीट की तीन परतों से बनी एक इन्सुलेशन संरचना है।
वायु प्रवेश पाइपलाइन
इंजन इनलेट माप पाइप का उपयोग इंजन इनलेट के कुल दबाव, स्थैतिक दबाव, कुल तापमान और अन्य मापदंडों को मापने के लिए किया जाता है।इस माप खंड का व्यास DN150 है, और अधिकतम प्रवाह दर 20m/s से कम है।
इंजन इनलेट माप पाइप में स्थिर दबाव माप के लिए एक दीवार खोलने, कुल दबाव माप के लिए एक जांच, और कुल तापमान माप के लिए एक कुल तापमान हुड का उपयोग किया जाता है।कुल तापमान माप हुड और कुल दबाव माप जांच एक चरणबद्ध तरीके से व्यवस्थित कर रहे हैं.
इंजन इनलेट माप पाइप के कनेक्शन के लिए एक समायोजन कनेक्शन पाइप की आवश्यकता होती है। विभिन्न इंजन परीक्षणों के लिए इनलेट माप पाइप की स्थिति अलग है,तो विभिन्न इंजन परीक्षणों के लिए समायोजन कनेक्टिंग पाइप भी अलग है और विशेष रूप से बनाया जा करने की जरूरत है.
