उत्पाद विवरण:
|
| सील सामग्री: | मुख्य सील डिफ़ॉल्ट रूप से नाइट्राइल रबर (एनबीआर) को अपनाती है, और अन्य सामग्रियों को ग्राहकों की जरू | शरीर की सामग्री: | एल्यूमीनियम मिश्र धातु, अन्य सामग्रियों को भी ग्राहकों की जरूरतों के अनुसार चुना जा सकता है |
|---|---|---|---|
| आपरेटिंग दबाव: | 0-9 बार (दबाव अनुप्रयोगों के लिए आवश्यक स्थिरता, वैक्यूम अनुप्रयोगों के लिए कोई स्थिरता आवश्यक नहीं) | परिचालन तापमान: | -15 ℃ - +100 ℃ |
| लागू माध्यम: | सूखी, तेल मुक्त हवा या गैर-जंगल गैस | लागू इंटरफ़ेस: | आंतरिक व्यास के साथ इंटरफ़ेस सीधे पाइप विशेषताओं को नियंत्रित करता है: जैसे कि सीधे पाइप इनर वॉल, ड् |
| रिसाव दर: | 10-4 पीए × एम 3/एस | ||
| प्रमुखता देना: | त्वरित कनेक्ट युग्मन TF360,वायवीय त्वरित कनेक्ट युग्मन,अच्छी तरह से तैयार त्वरित कनेक्ट युग्मन |
||

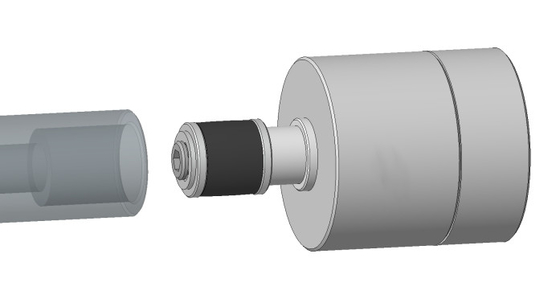

वायवीय त्वरित कनेक्टर TF360
TF360 श्रृंखला त्वरित कनेक्टर वायवीय ड्राइव clamping, जो ज्यादातर स्वचालित या अर्ध-स्वचालित परीक्षण के लिए प्रयोग किया जाता है गोद लेता है। यह दबाव का एहसास कर सकते हैं औरहवा की सघनता परीक्षणके साथ परीक्षण किया जाना है कि भागों केआंतरिक व्यासनियंत्रितसीधा पाइप विशेषताएं, साथ ही भरने, प्लग करने और खाली करने जैसे कार्यात्मक कार्य।जैसे कि सीधी पाइप की आंतरिक दीवार को सील करना, ड्रिलिंग छेद और आंतरिक धागा आदि।
TF360 श्रृंखला के त्वरित कनेक्टर सिलेंडर ड्राइविंग सिद्धांत का उपयोग करते हैं, फ्रंट एंड सील बड़े सहिष्णुता रेंज के साथ परीक्षण किए जाने वाले भागों को सील कर सकते हैं।पीस्वचालित संचालन प्राप्त करने के लिए स्वचालित परीक्षणों में वायवीय ड्राइव लागू किया जा सकता है।
टीएफ360 त्वरित कनेक्टर के फायदे
1)इसे हाथ से या स्थिर प्रकार के रूप में इस्तेमाल किया जा सकता है (अस्थिर सहायता की आवश्यकता होती है) ।
2) एसके साथ सीधे पाइप ealचौड़ासहनशीलतारेंज.
3) एसईलिंग रिंगहैस्व-अनुकूलितve.
4)परीक्षण पाइप की आंतरिक दीवार को कोई क्षति नहीं।
5)वायवीय ड्राइव, स्वचालित परीक्षण का एहसास कर सकता है।
टीएफ360श्रृंखला के तकनीकी मापदंड
| लागू इंटरफेस | इंटरफेसदआंतरिक व्यासनियंत्रितसीधा पाइप विशेषताएं: जैसे सीधी पाइप की आंतरिक दीवार,ड्रिलिंग छेदऔर आंतरिक धागा |
| शरीर सामग्री | एल्यूमीनियम मिश्र धातु,अन्य सामग्री भी हो सकती हैचयनितग्राहक की आवश्यकताओं के अनुसार |
| सील सामग्री | मुख्य मुहर अपनाता हैनाइट्राइल रबर(एनबीआर) डिफ़ॉल्ट रूप से, और अन्य सामग्रियों को ग्राहक की जरूरतों के अनुसार चुना जा सकता है, जैसे कि अधिक पहनने की स्थिति में यूरेथेन सीलिंग |
| लागू माध्यम | सूखी, तेल रहित हवा या गैर संक्षारक गैस |
| संचालन का तरीका | वायवीय ड्राइव (5 ~ 10bar संपीड़ित हवा) |
| परिचालन दबाव | 0-9 बार (दबाव अनुप्रयोगों के लिए आवश्यक स्थिरता, निर्वात अनुप्रयोगों के लिए कोई स्थिरता आवश्यक नहीं) |
| परिचालन तापमान | -15°C-+100°C |
| रिसाव दर* | 10-4प×म3/s |
* यह न्यूनतम रिसाव दर हैकादमानक उत्पाद; हम उपकरणों के साथ प्रदान कर सकते हैंअमांग पर कम रिसाव दर; यह ग्राहक द्वारा प्रदान किए गए विस्तृत विनिर्देशों पर निर्भर करता है (परीक्षण विधि,परीक्षण तापमान और परीक्षण दबाव) और ग्राहक द्वारा प्रदान किए गए नमूने की गुणवत्ता (iयानि सीलिंग सतह के सतह उपचार, असमानता और आयामी सहिष्णुता) ।
टीएफ360श्रृंखला आयाम(इकाई: मिमी)
| निकाय संख्या | परीक्षण बंदरगाह B1 | ड्राइव पोर्ट P1 | घुड़सवार छेद G1 | D1 | D2 | L1 | L |
| 0 | एम5 | एम5 | एम5 | 32 | 20 | 22 | 55 |
| 1 | G1/8
