उत्पाद विवरण:
|
| शक्ति: | 60kw | टॉर्क रेंज: | 650 एनएम |
|---|---|---|---|
| गति सीमा: | 15000 आरपीएम | गति माप सटीकता: | ± 1rpm |
| टोक़ माप सटीकता: | 0.2% एफएस | अधिभार क्षमता: | 120% |
| सेवा तापमान: | -20 से 45℃ | ऊंचाई का प्रयोग करें: | <2000 मी |
| प्रमुखता देना: | 9000 आरपीएम इंजन टेस्ट डायनामोमीटर,90KW इंजन टेस्ट डायनामोमीटर,90KW मोटर डायनामोमीटर |
||

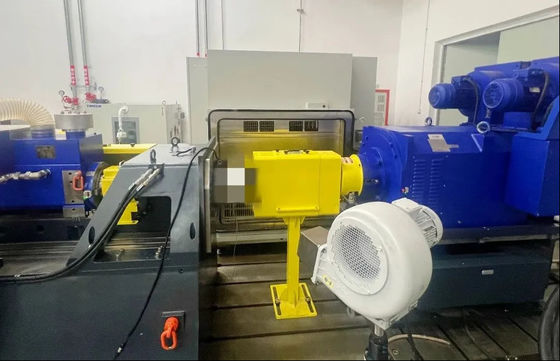

SSCH60-4000/15000 न्यू एनर्जी मोटर इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच
SSCH60-4000/15000 नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच विवरण
नई ऊर्जा वाहनों के लघुकरण और हल्के वजन की प्रवृत्ति के तहत, 60-किलोवाट के मोटर शहरी रसद वाहनों और छोटी यात्री कारों के लिए मुख्य शक्ति स्रोत बन गए हैं।60 किलोवाट की नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच, सटीक कार्य स्थिति अनुकरण और कुशल डेटा संग्रह के माध्यम से मोटर अनुसंधान और विकास और उत्पादन के लिए सर्वव्यापी प्रदर्शन सत्यापन प्रदान करता है।
नई ऊर्जा मोटर परीक्षण बेंच को 60 किलोवाट की शक्ति के साथ बनाया गया है। यह शहरी सड़क जाम स्टार्ट-स्टॉप और उपनगरीय सड़क क्रूज,और मोटर-इलेक्ट्रिक/शक्ति उत्पादन द्विदिशात्मक मोड परीक्षणों का समर्थन करता है. जब मोटर ऊर्जा वसूली की स्थिति में होता है (जैसे कि डाउनहिल ब्रेकिंग), परीक्षण बेंच 85% से अधिक पुनर्योजी शक्ति को ग्रिड में वापस खिला सकता है,परीक्षण की ऊर्जा खपत को कम करना और वाहन के ऊर्जा प्रबंधन परिदृश्य को यथार्थवादी रूप से पुनः बनाना.

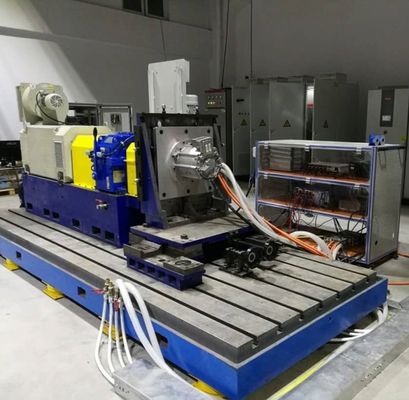

SSCH60-4000/15000 नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच घटक
1. 60kW AC असिंक्रोनस विद्युत गतिमानमापक
•
एक वायु-कूल्ड असिंक्रोनस मोटर, जिसका अधिकतम टोक़ 500N · m (@1000r/min) है और यह ± 0.2% FS सटीकता के साथ टोक़ सेंसर से सुसज्जित है,यह गतिशील रूप से शहरी वाहनों के लगातार स्टार्ट और स्टॉप के भार परिवर्तनों का अनुकरण कर सकता है
•
दो स्तरीय इन्वर्टर के साथ, स्विचिंग आवृत्ति 8kHz है, जो 0 से 15000r/min तक गति को सुचारू रूप से समायोजित करने में सक्षम है

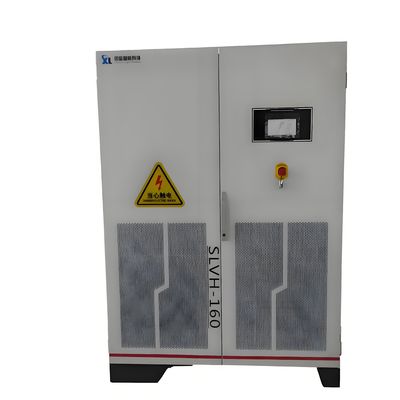

2एक दिशात्मक सीसी पावर सिस्टम
•
नामित शक्ति 75kW, वोल्टेज विनियमन रेंज 150-600V, निरंतर वोल्टेज/निरंतर धारा नियंत्रण मोड का समर्थन करता है
•
अंतर्निहित सीसा-एसिड बैटरी सिमुलेशन एल्गोरिथ्म, जो विभिन्न शक्ति स्तरों पर कम गति वाले इलेक्ट्रिक वाहन बैटरी के डिस्चार्ज विशेषताओं को पुनः पेश कर सकता है

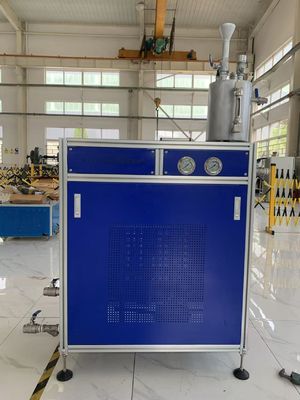

3. स्वतंत्र शीतलन प्रणाली
•
डायनामोमीटर हवा से ठंडा है, और परीक्षण मोटर एक पानी शीतलन पाश से लैस है, जिसमें शीतलक 50% एथिलीन ग्लाइकोल पानी समाधान है
•
प्रवाह नियंत्रण सीमा 3-30L/मिनट, तापमान नियंत्रण सटीकता ±1 °C, विभिन्न घटकों के बीच थर्मल हस्तक्षेप से बचने

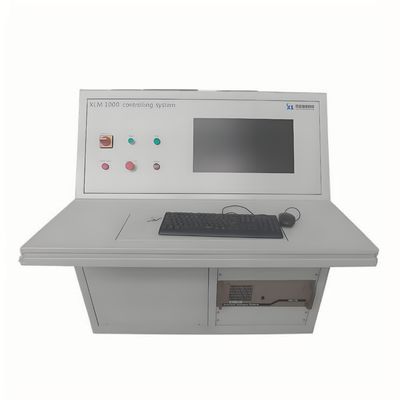

4. बुद्धिमान नियंत्रण प्रणाली
•
विंडोज के आधार पर विकसित ऊपरी कंप्यूटर प्रणाली में मानक चक्र जैसे CLTC शहर की स्थिति और ECE-R101 ऊर्जा खपत परीक्षण शामिल हैं।
•

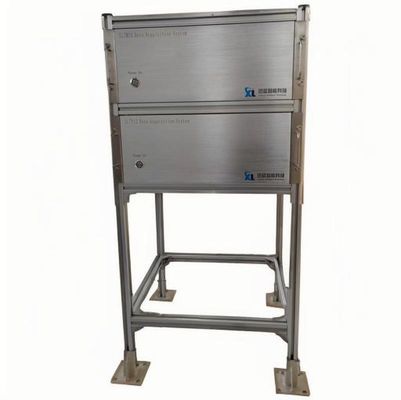

यह वास्तविक समय में टोक़ और घूर्णन गति जैसे 15 मापदंडों को एकत्र कर सकता है। डेटा नमूनाकरण आवृत्ति 5kHz है और यह CAN/LIN बस संचार का समर्थन करता है
SSCH60-4000/15000 नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच प्रमुख तकनीकी पैरामीटर
| सिस्टम मॉड्यूल | तकनीकी विनिर्देश |
| डायनामोमीटर |
नाममात्र शक्तिः 60 किलोवाट; अधिकतम गतिः 15000r/min; पीक टॉर्कः 650 एन · मीटर |
| डीसी बिजली आपूर्ति |
वोल्टेज रेंजः 150-600V; अधिकतम धाराः 150A; विनियमन सटीकताः ± 1% |

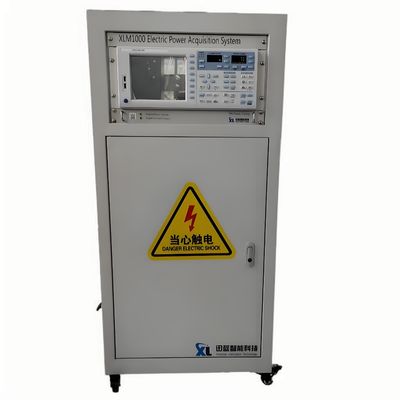

| शक्ति विश्लेषक |
वोल्टेज सटीकताः 0.1% एफएस; वर्तमान सटीकताः 0.05% एफएस; पावर फैक्टरः -1 से +1 |
| शीतलन प्रणाली |
अधिकतम शीतलन शक्तिः 15kW; तापमान नियंत्रणः -5 °C से 100 °C; प्रवाह सटीकताः ± 2% |
| गतिशील प्रतिक्रिया |
टोक़ प्रतिक्रिया समयः < 8ms; गति स्थिरता समयः < 30ms |
SSCH60-4000/15000 नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच तकनीकी विशेषताएं
1. सटीक कामकाजी स्थिति अनुकरण क्षमता
गतिशील टॉर्क लोडिंग एल्गोरिथ्म के माध्यम से, शहरी सड़कों पर 0-60 किमी/घंटे की त्वरण प्रक्रिया के दौरान टॉर्क भिन्नता को पुनः प्रस्तुत किया जा सकता है, जिसमें उतार-चढ़ाव ± 2% के भीतर नियंत्रित किया जाता है,मोटर नियंत्रकों के गतिशील प्रदर्शन परीक्षण के लिए आवश्यकताओं को पूरा.
2व्यापक तापमान अनुकूलन परीक्षण
वैकल्पिक -30 °C से 80 °C परिवेश कक्ष, 20% से 85% आरएच के आर्द्रता नियंत्रण के साथ संयुक्त, विभिन्न जलवायु क्षेत्रों में मोटर के प्रदर्शन का परीक्षण करने के लिए, तापमान वृद्धि परीक्षण सटीकता ± 15 °C.
3. मूल दोष अनुकरण कार्य
मोटर चरण हानि और असामान्य सेंसर संकेतों जैसे छह सामान्य प्रकार के दोषों का अनुकरण करने का समर्थन करता है ताकि डेवलपर्स को मोटर सुरक्षा रणनीतियों को अनुकूलित करने में मदद मिल सके।
4दक्षता विश्लेषण के उपकरण
निर्मित मोटर दक्षता एमएपी उत्पादन समारोह, स्वचालित रूप से विभिन्न संचालन स्थितियों में दक्षता घटता है, समान उत्पादों के साथ डेटा तुलना का समर्थन करता है,अनुकूलन डिजाइन में सहायता करना.
SSCH60-4000/15000 न्यू एनर्जी मोटर इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच विशिष्ट अनुप्रयोग क्षेत्र
1छोटे यात्री वाहनों के लिए मोटर परीक्षण
यह A0 वर्ग के शुद्ध विद्युत सेडान और शहरी गतिशीलता वाहनों के ड्राइव मोटर परीक्षण के लिए लागू है और GB/T 18388 में निर्धारित नामित शक्ति, दक्षता और अन्य परीक्षण मदों को पूरा कर सकता है।
2शहरी रसद वाहन विकास
4.5-टन से कम वजन वाले इलेक्ट्रिक लॉजिस्टिक वाहनों के लिए मोटर प्रदर्शन सत्यापन का समर्थन करना, शहरी वितरण में लगातार स्टार्ट-स्टॉप, कम गति से चढ़ाई और अन्य कार्य परिस्थितियों का अनुकरण करना।
3कम गति वाले विशेष वाहन
कम गति वाले वाहनों जैसे कि इलेक्ट्रिक दर्शनीय स्थलों पर जाने वाले वाहनों और साइट परिवहन वाहनों के मोटरों के लिए स्थायित्व परीक्षण प्रदान करना, जो लगातार 8 घंटे तक भारी भार की स्थिति में काम कर सकते हैं।
4. मोटर नियंत्रक मिलान
बेंच पर मोटर और नियंत्रक मापदंडों का अनुकूलन, जैसे कि 12,000 आर/मिनट की उच्च गति पर नियंत्रण रणनीति को समायोजित करना, मोटर दक्षता में 2 से 3 प्रतिशत की वृद्धि कर सकता है और वाहन की सीमा बढ़ा सकता है।
एसएससीएच श्रृंखला मॉडल पैरामीटर जानकारी
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% एफएस |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% एफएस |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% एफएस |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% एफएस |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% एफएस |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% एफएस |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% एफएस |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% एफएस |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% एफएस |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% एफएस |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% एफएस |
| अनुकूलित किया जा सकता है | |||||
