उत्पाद विवरण:
|
| शक्ति: | 180 किलोवाट | नामित गति: | 4000 आरपीएम |
|---|---|---|---|
| टोक़ सटीकता: | ± 0.1% एफएस | गति सटीकता: | ± 1rpm |
| कूलिंग मोड: | जबरन एयर कूलिंग | स्नेहन मोड: | ग्रीज़ |
| मूल्यांकन टोक़: | 1500n · m | अधिभार: | 120% |
| प्रमुखता देना: | सीएमसी हाई स्पीड डायनेमोमीटर,100 किलोवाट हाई स्पीड डायनामोमीटर,100 किलोवाट डीसी डायनामोमीटर |
||

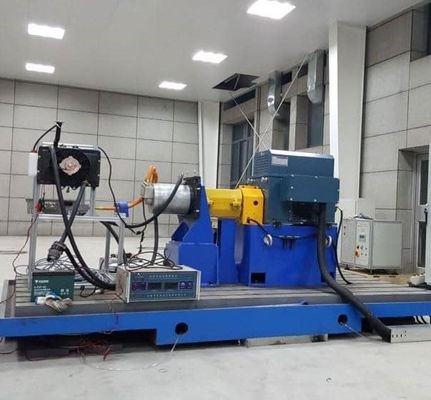

SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच
SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच विवरण
नई ऊर्जा वाले वाणिज्यिक वाहनों और उच्च श्रेणी के यात्री वाहनों के क्षेत्र में, 180 किलोवाट के मोटर ड्राइव सिस्टम की मुख्यधारा के विन्यास बन रहे हैं।इन उच्च-शक्ति वाले मोटर्स का प्रदर्शन सीधे वाहन की रेंज और भारी भार क्षमता को प्रभावित करता है180 किलोवाट की नई ऊर्जा वाली मोटर डायनामोमीटर परीक्षण बेंच को इस प्रकार की मोटर के लिए "प्रदर्शन परीक्षण स्थल" के रूप में विशेष रूप से डिज़ाइन किया गया है।पूर्ण स्थिति सिमुलेशन और सटीक डेटा संग्रह के माध्यम से जटिल अनुप्रयोग परिदृश्यों में उच्च-शक्ति वाले मोटर्स के स्थिर संचालन को सुनिश्चित करना.
डायनामोमीटर परीक्षण बेंच को 180 किलोवाट की कोर पावर रेंज के साथ डिज़ाइन किया गया है,जो अत्यधिक परिस्थितियों का अनुकरण कर सकता है जैसे कि वाणिज्यिक वाहन चढ़ाई (घाटी ≥ 30%) और यात्री वाहन उच्च गति क्रूजिंग (गति > 160 किमी/घंटा), और यह भी द्विदिश ऊर्जा प्रवाह का परीक्षण करने की क्षमता है। जब मोटर बिजली उत्पादन की स्थिति में है (जैसे जब वाहन नीचे की ओर ब्रेक करता है),परीक्षण बेंच 95% से अधिक ऊर्जा वसूली दर के साथ पुनर्नवीनीकृत बिजली को ग्रिड में वापस खिला सकती है, परीक्षण की ऊर्जा खपत की लागत को कम करने और वाहन ऊर्जा प्रबंधन परिदृश्य को यथार्थवादी रूप से पुनः पेश करना।
SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच घटक
1. 180kW AC असिंक्रोनस मोटर
•
180kW AC अतुल्यकालिक मोटर, 1200N · m (@1500r/min का अधिकतम टोक़, जो एक उच्च परिशुद्धता टोक़ सेंसर (सटीकता ± 0.1%FS) से सुसज्जित है,वास्तविक समय में गतिशील घर्षण वक्र लोड कर सकते हैं जब एक भारी शुल्क ट्रक एक ढलान चढ़ता है टॉर्क उतार-चढ़ाव का अनुकरण करने के लिए
•
यह 10kHz तक की स्विचिंग आवृत्ति के साथ एक तीन-स्तरीय इन्वर्टर से सुसज्जित है, जो 0-15000r/min की सीमा के भीतर मोटर की गति को सुचारू रूप से समायोजित करने में सक्षम बनाता है

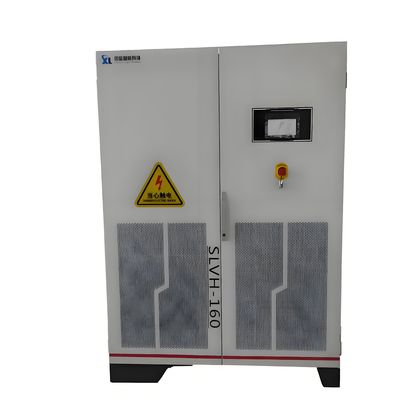

2दो-दिशात्मक सीसी बिजली आपूर्ति प्रणाली
•
नामित शक्तिः 200kW, वोल्टेज विनियमन रेंजः 200-850V, तीन नियंत्रण मोड का समर्थन करता हैः निरंतर वोल्टेज/निरंतर धारा/निरंतर शक्ति
•
यह अंतर्निहित लिथियम बैटरी सिमुलेशन एल्गोरिथ्म से लैस है, विभिन्न SOC स्थितियों के तहत बैटरी डिस्चार्ज विशेषताओं को पुनः पेश कर सकता है,जैसे कि वास्तविक कार्य स्थिति जहां बैटरी का आंतरिक प्रतिरोध कम तापमान (-30 °C) पर बढ़ता है

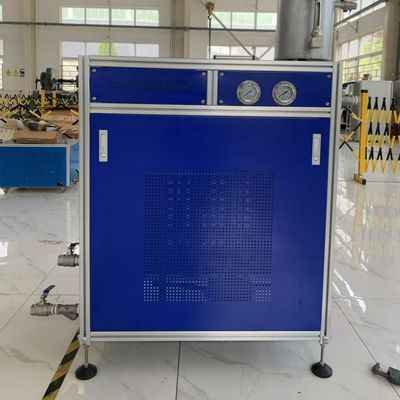

3जटिल शीतलन परिसंचरण प्रणाली
•
मुख्य लूप में ठंडा करने के लिए एथिलीन ग्लाइकोल जल समाधान का उपयोग किया जाता है, जिसमें 5-50L/मिनट की प्रवाह नियंत्रण सीमा और तापमान नियंत्रण सटीकता ±0.5 °C होती है
•
उच्च तापमान स्थितियों में थर्मल युग्मन हस्तक्षेप से बचने के लिए डायनामोमीटर और परीक्षण मोटर को अलग-अलग शीतलन सर्किट के साथ डिज़ाइन किया गया है

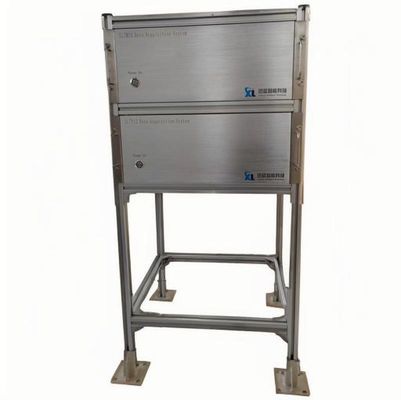

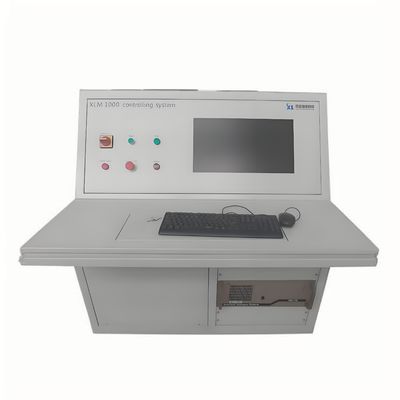

4. बुद्धिमान माप और नियंत्रण मंच
•
विंडोज के आधार पर विकसित ऊपरी कंप्यूटर प्रणाली में मानक स्थिति पुस्तकालय जैसे कि वाणिज्यिक वाहन परीक्षण चक्र C-WTVC और यात्री वाहन परीक्षण चक्र NEDC शामिल हैं
•
यह वास्तविक समय में 20 से अधिक मापदंडों जैसे कि टोक़, गति, वोल्टेज और वर्तमान को एकत्र कर सकता है।डेटा सैंपलिंग आवृत्ति 10kHz तक पहुंचती है और यह CAN बस के माध्यम से बाहरी उपकरणों के साथ वास्तविक समय संचार का समर्थन करती है
SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच प्रमुख तकनीकी पैरामीटर
| सिस्टम मॉड्यूल | तकनीकी विनिर्देश |
| डायनामोमीटर |
नाममात्र शक्तिः 180 किलोवाट; अधिकतम गतिः 15000r/min; पीक टॉर्कः 1500 एनएम |
| डीसी बिजली आपूर्ति |
वोल्टेज रेंजः 200-850V; अधिकतम धाराः 300A; विनियमन सटीकताः ±0.5% |

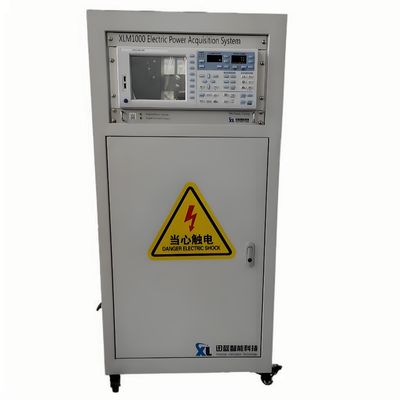

| शक्ति विश्लेषक |
वोल्टेज माप की सटीकताः 0.05% एफएस; वर्तमान माप की सटीकताः 0.02% एफएस; पावर फैक्टर माप सीमाः -1 से +1 |
| शीतलन प्रणाली |
अधिकतम शीतलन शक्तिः 30kW; तापमान नियंत्रण सीमाः -10 °C से 120 °C; प्रवाह नियंत्रण सटीकताः ± 1%
|
| गतिशील प्रतिक्रिया |
मोर्टार चरण प्रतिक्रिया समयः < 5ms; गति स्थिरीकरण समयः < 20ms |
SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच तकनीकी विशेषताएं
1उच्च गतिशील भार अनुकरण क्षमता
वास्तविक समय में टोक़ लोडिंग एल्गोरिथ्म के माध्यम से, वाहन के स्टार्ट स्टेज (0-50 किमी/घंटा त्वरण) में टोक़ के अचानक परिवर्तन के दृश्य को पुनः प्रस्तुत किया जा सकता है,और टॉर्क उतार-चढ़ाव ±1 के भीतर नियंत्रित किया जाता है.5%, मोटर नियंत्रक के गतिशील प्रदर्शन परीक्षण की आवश्यकताओं को पूरा करता है।
2. व्यापक तापमान सीमा पर्यावरण सिमुलेशन
एक वैकल्पिक वातावरण कक्ष के साथ -40 °C से 120 °C और आर्द्रता नियंत्रण (20% से 95% आरएच),यह अत्यधिक ठंडे क्षेत्रों (जैसे पूर्वोत्तर चीन में सर्दियों) और उष्णकटिबंधीय उच्च तापमान में मोटर के प्रदर्शन में गिरावट का परीक्षण कर सकता है, ± 1 °C के तापमान वृद्धि परीक्षण सटीकता के साथ।
3. दोष इंजेक्शन परीक्षण कार्यक्षमता
यह प्रणाली 10 से अधिक प्रकार के सामान्य दोषों का अनुकरण करती है जैसे कि मोटर्स के इंटर-टर्न शॉर्ट सर्किट और सेंसर की विफलता,डेवलपर्स को मोटर्स के लिए दोष-सहिष्णु नियंत्रण रणनीतियों को अनुकूलित करने और ऑनबोर्ड मोटर सिस्टम की सुरक्षा में सुधार करने में मदद करना.
4. बुद्धिमान डेटा विश्लेषण मंच
अंतर्निहित मोटर दक्षता एमएपी उत्पादन उपकरण जो स्वचालित रूप से विभिन्न गति-टॉर्क अंतराल के लिए दक्षता क्लाउड मैप खींच सकता है,इंडस्ट्री बेंचमार्क मोटर डेटा के साथ बेंचमार्किंग विश्लेषण का समर्थन करता है, और डिजाइन समाधानों के अनुकूलन में अनुसंधान एवं विकास टीमों की सहायता करता है।
SSCH180-4000/15000 नई ऊर्जा मोटर डायनामोमीटर परीक्षण बेंच विशिष्ट अनुप्रयोग क्षेत्र
1वाणिज्यिक वाहन ड्राइव मोटर परीक्षण
यह 8-12 मीटर की शुद्ध इलेक्ट्रिक बसों और 4.5-18 टन के लॉजिस्टिक्स वाहनों के लिए ड्राइव मोटर्स के प्रदर्शन सत्यापन के लिए लागू होता है, और सभी परीक्षणों जैसे कि नाममात्र शक्ति,जीबी/टी 18388-2021 में निर्धारित दक्षता और अधिभार क्षमता.
2उच्च श्रेणी की यात्री कारों के इंजनों का अनुसंधान एवं विकास
Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.
3. विशेष वाहन शक्ति प्रणाली
विशेष वाहनों जैसे कि हवाई अड्डे के शटल बसों और बंदरगाह ट्रैक्टरों के कम गति वाले उच्च टोक़ वाले मोटर्स के लिए परीक्षण समाधान प्रदान करना।10 घंटे से अधिक समय तक भारी भार की स्थिति में स्थायित्व परीक्षण पूरा करने में सक्षम.
4. मोटर नियंत्रक मिलान विकास
मोटर और नियंत्रक के बीच पैरामीटर मिलान बेंच के माध्यम से अनुकूलित किया जा सकता है, जैसे कि 18000r / min उच्च गति की स्थिति में वेक्टर नियंत्रण पैरामीटर का अनुकूलन,जो हाई स्पीड जोन में मोटर की दक्षता को 3-5% तक बढ़ा सकता है, सीधे वाहन की उच्च गति रेंज को बढ़ाता है।
एसएससीएच श्रृंखला मॉडल पैरामीटर जानकारी
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% एफएस |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% एफएस |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% एफएस |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% एफएस |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% एफएस |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% एफएस |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% एफएस |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% एफएस |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% एफएस |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% एफएस |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% एफएस |
| अनुकूलित किया जा सकता है | |||||
