उत्पाद विवरण:
|
| Power Frequency: | 50 HZ | Radial Load: | 100 KN |
|---|---|---|---|
| Axial Load: | 50 KN | Bearing ID: | 20-60 mm |
| Bearing OD: | 130 mm | Speed: | 10000 rpm |
| Dimensions: | varies depending on model | Service Temperature: | -20 to 45℃ |
| Warranty: | 1 year limited warranty | Application: | testing and analysis |
| Product_Name: | Dynamic Test Bench | ||
| प्रमुखता देना: | बेयरिंग टेस्ट बेंच 20-60mm,बेयरिंग के लिए डायनेमिक टेस्ट बेंच,वारंटी के साथ बेयरिंग मापन बेंच |
||
SYJ-d20-60 10000 rpm बेयरिंग टेस्ट बेंच उत्पाद विवरण
एक छोटे उच्च गति वाले बेयरिंग टेस्ट बेंच का उपयोग उच्च तापमान (कमरे के तापमान) और उच्च गति पर बेयरिंग का परीक्षण करने के लिए किया जाता है। इस परीक्षण मशीन में दो नियंत्रण मोड हैं: मैनुअल और कंप्यूटर प्रोग्राम स्वचालित नियंत्रण। कंप्यूटर के स्वचालित नियंत्रण संचालन मोड के तहत, परीक्षण मशीन निर्धारित लोड स्पेक्ट्रम के अनुसार बेयरिंग पर उच्च गति परीक्षण कर सकती है। कंप्यूटर स्वचालित रूप से परीक्षण डेटा एकत्र और संग्रहीत करता है, और निर्धारित विफलता मापदंडों के आधार पर बेयरिंग की विफलता को स्वचालित रूप से निर्धारित कर सकता है और मशीन को रोक सकता है।
SYJ-d20-60 10000 rpm बेयरिंग टेस्ट बेंच विशेषताएँ
1) बिजली की आवश्यकताएं: इनपुट बिजली आपूर्ति सिंगल-फेज थ्री-वायर AC220V±10% 50Hz है।
2) रिसाव संरक्षण: वर्तमान प्रकार का रिसाव संरक्षण, IΔn ≤30mA, संचालन समय ≤0.1s, क्षमता 10A।
3) गवर्नर: मोटर को समायोज्य शक्ति प्रदान करने के लिए AC स्पीड मोटर गवर्नर से लैस।
4) डेटा कलेक्टर: प्रयोगात्मक डेटा एकत्र करने के लिए एक डेटा कलेक्टर कॉन्फ़िगर किया गया है।
5) प्रयोगात्मक तंत्र: जिसमें रोलिंग बेयरिंग नाममात्र व्यास, स्पैन, रोलिंग बेयरिंग प्रकार, मूवेबल रोलिंग बेयरिंग सीट, रोलिंग बेयरिंग रेडियल लोडिंग डिवाइस, आदि शामिल हैं।
6) सेंसर: विभिन्न भार के तहत बेयरिंग प्रदर्शन को मापने के लिए कई सेंसर से लैस, जिसमें रोलिंग बेयरिंग रेडियल लोड सेंसर, कुल रेडियल लोड सेंसर, कुल अक्षीय लोड सेंसर, बाएं और दाएं रोलिंग बेयरिंग अक्षीय लोड सेंसर, आदि शामिल हैं।
SYJ-d20-60 10000 rpm बेयरिंग टेस्ट बेंच तकनीकी पैरामीटर
| तकनीकी संकेतक | मान |
| एक साथ परीक्षण किए गए बेयरिंग की संख्या | 2 |
| परीक्षण बेयरिंग का आंतरिक व्यास | φ20 मिमी-φ60 मिमी |
| परीक्षण बेयरिंग का बाहरी व्यास | φ100 मिमी-φ150 मिमी |
| अधिकतम अक्षीय परीक्षण भार | 0-50 kN, सटीकता ±3% (बेयरिंग के प्रत्येक सेट को माइलेज के अनुसार लोड किया जा सकता है) |
| अधिकतम रेडियल परीक्षण भार | 0 -100 kN, सटीकता ±3% (बेयरिंग का प्रत्येक सेट, स्थैतिक लोडिंग, भार समायोज्य है) |
| अधिकतम गति | 100-10000 r/min (गति समायोज्य है), क्लोज-लूप नियंत्रण, नियंत्रण सटीकता ±2% |
| लोडिंग मोड | स्वचालित या मैनुअल समायोजन मोड, पूर्व-प्रोग्राम लोड स्पेक्ट्रम मोड, गति मोड |
| सहायक बेयरिंग |
पतले तेल के साथ मजबूर स्नेहन |
SYJ-d20-60 10000 rpm बेयरिंग टेस्ट बेंच मुख्य घटक

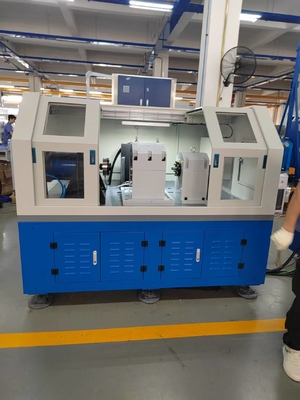

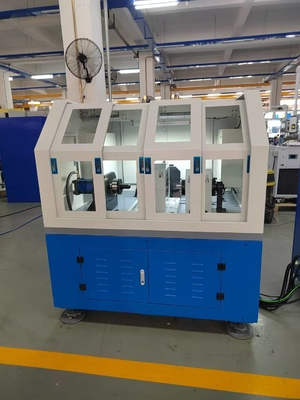

SYJ-d20-60 बेयरिंग लाइफ टेस्ट मशीन में मुख्य रूप से एक बेड, एक टेस्ट बॉडी, एक ड्राइव सिस्टम, एक लोडिंग सिस्टम, एक लुब्रिकेशन सिस्टम, एक एयर कूलिंग सिस्टम, एक इलेक्ट्रिकल कंट्रोल सिस्टम और सॉफ्टवेयर शामिल हैं, जैसा कि चित्र 1 में दिखाया गया है।
चित्र 1 (रेलवे बेयरिंग टेस्ट बेंच का समग्र विन्यास)
1) , रेलवे बेयरिंग टेस्ट बेंच के आधार के रूप में माना जाता है, डक्टाइल आयरन से बना है, जो उच्च गति रोटेशन और बड़े लोड ऑपरेशन में टेस्ट बेंच की स्थिरता सुनिश्चित कर सकता है।
रेलवे बेयरिंग टेस्ट बेंच का मुख्य भाग है, और इसकी संरचना रेलवे बेयरिंग टेस्ट बेंच तकनीक की कुंजी है। , रेलवे बेयरिंग टेस्ट बेंच के आधार के रूप में माना जाता है, डक्टाइल आयरन से बना है, जो उच्च गति रोटेशन और बड़े लोड ऑपरेशन में टेस्ट बेंच की स्थिरता सुनिश्चित कर सकता है।2)
टेस्ट बेंच बॉडीटेस्ट बेंच बॉडी
रेलवे बेयरिंग टेस्ट बेंच का मुख्य भाग है, और इसकी संरचना रेलवे बेयरिंग टेस्ट बेंच तकनीक की कुंजी है। चित्र 2 एक लोडिंग डिवाइस, एक टेस्ट शाफ्ट सिस्टम, एक टेस्ट बेयरिंग, एक लोडिंग मैकेनिज्म, आदि से बना है।चित्र 2टेस्ट बेयरिंग टूलिंग
3)
ड्राइव सिस्टम
ड्राइविंग मोटर एक सर्वो मोटर को अपनाता है, जो गति क्लोज लूप नियंत्रण को अपनाता है। मोटर टेस्ट स्पिंडल को गति और टॉर्क संचारित करता है। मोटर पावर 37kW है, और मोटर विशेषता वक्र इस प्रकार है।परीक्षण विशेषताओं को पूरा करें: मोटर नियंत्रण गति सीमा 100～±2000 rpm।
सर्वो मोटर विशेषता वक्र
4)
लोडिंग सिस्टम

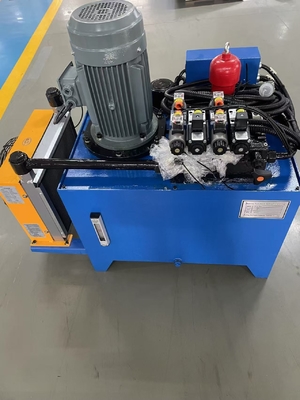

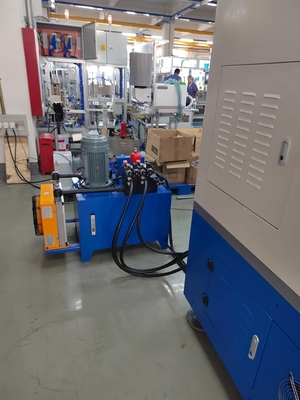

लोडिंग सिस्टम एक हाइड्रोलिक सर्वो वाल्व क्लोज लूप मोड को अपनाता है। हाइड्रोलिक लोडिंग सिस्टम को टेस्ट बेंच बॉडी के बाहर रखा जाएगा, जो रखरखाव और गर्मी अपव्यय के लिए सुविधाजनक है। हाइड्रोलिक लोडिंग सिस्टम इलेक्ट्रो-हाइड्रोलिक क्लोज लूप सर्वो लोडिंग सिस्टम का एक महत्वपूर्ण हिस्सा है।5)
लुब्रिकेशन सिस्टम
लुब्रिकेशन सिस्टम उपकरण बेयरिंग लुब्रिकेशन सिस्टम है। उपकरण बेयरिंग के लिए स्नेहन आवश्यकताओं को पूरा करने के लिए, लुब्रिकेशन सिस्टम को आपूर्ति और वापसी तेल पंप से लैस किया जाना चाहिए।6)
नियंत्रण प्रणाली और विद्युत भाग
नियंत्रण प्रणाली में ओम्रॉन प्रोग्रामेबल कंट्रोलर, प्रोग्रामेबल कंट्रोल टर्मिनल, फ्रीक्वेंसी रूपांतरण ड्राइव यूनिट, विभिन्न सेंसर (तापमान, गति, दबाव, कंपन) अधिग्रहण इकाइयां, मोटर आदि शामिल हैं।7)
एयर कूलिंग सिस्टम
अक्षीय प्रवाह पंखा टेक्सास एशिया पैसिफिक ग्रुप कं, लिमिटेड, YTCZ-6.3F द्वारा निर्मित अल्ट्रा-लो नॉइज़ अक्षीय प्रवाह पंखे का उपयोग करता है, जिसमें 15800 m3/h का वायु आयतन, 10m/s की हवा की गति और एक नियंत्रित वायु आपूर्ति गति होती है।SYJ-d20-60 10000 rpm बेयरिंग टेस्ट बेंच
अनुप्रयोग क्षेत्र
बेयरिंग निर्माण और बेयरिंग विश्वसनीयता के लिए उच्च आवश्यकताओं वाले उद्योगों को कवर करना: बेयरिंग उत्पादन (आर एंड डी, गुणवत्ता निरीक्षण), ऑटोमोबाइल (पहिया हब/गियरबॉक्स बेयरिंग), एयरोस्पेस (इंजन बेयरिंग), रेल परिवहन (व्हीलसेट बेयरिंग), निर्माण मशीनरी (भारी-लोड बेयरिंग), पवन ऊर्जा (स्पिंडल बेयरिंग), सटीक मशीन टूल्स (स्पिंडल बेयरिंग), आदि। कंपनी प्रोफाइल
सीलोंग इंटेलिजेंट टेक्नोलॉजी (लुओयांग) कं, लिमिटेड एक उच्च तकनीक उद्यम है जो एयरोस्पेस, ऑटोमोटिव और नई ऊर्जा जैसे विभिन्न क्षेत्रों में बिजली इंजीनियरिंग सिस्टम के लिए उपकरण माप, नियंत्रण, डिजाइन, निर्माण और बिक्री सेवाओं में विशेषज्ञता रखता है; कंपनी लुओयांग के सुंदर peony शहर में स्थित है।
सीलोंग नई ऊर्जा मोटर्स, हाइब्रिड पावर सिस्टम, इंजन, ट्रांसमिशन और अधिक के लिए परीक्षण उपकरण के अनुसंधान और विकास, उत्पादन और सेवा में माहिर है।
हमारे मुख्य उत्पादों में इलेक्ट्रिक डायनेमोमीटर, माप और नियंत्रण प्रणाली, डीसी बिजली आपूर्ति और कार्य स्थिति गारंटी प्रणाली शामिल हैं। सीलोंग के पास एक पूर्ण बिक्री और सेवा प्रणाली है, जो
p rovid ingf ine q uality s ervices for al urviv al and k eep ing on r enovation for development, और विभिन्न क्षेत्रों में विभिन्न प्रकार के बिजली इंजीनियरिंग माप और नियंत्रण समाधानों के साथ उपयोगकर्ताओं को प्रदान करना.सीलोंग का उन्नत डिजाइन दर्शन और समृद्ध उद्योग अनुभव कंपनी को समान उद्योग में प्रतिस्पर्धियों से आगे एक तकनीकी लाभ
देता है, और कंपनी के उत्पाद वास्तविक बाजार की मांग को बेहतर ढंग से पूरा कर सकते हैं। सीलोंग नवाचार में बहादुर है। अपनी तकनीकी सफलताओं और विकास को महत्व देते हुए, इसने Tsinghua University और Shandong University जैसे कई घरेलू अनुसंधान संस्थानों के साथ दीर्घकालिक और गहन सहकारी संबंध स्थापित किए हैं। इसने CE प्रमाणन, ISO9001 गुणवत्ता प्रणाली प्रमाणन, AAA स्तर उद्यम प्रमाणन पारित किया है, दस से अधिक आविष्कार पेटेंट और दो सॉफ्टवेयर कॉपीराइट प्राप्त किए हैं। इसने घरेलू और अंतर्राष्ट्रीय दोनों जगह सौ से अधिक उपयोगकर्ताओं को पेशेवर उपकरण और सेवाएं प्रदान की हैं, उद्यम ने लागत प्रभावी उत्पादों और उच्च गुणवत्ता वाली सेवाओं के साथ घरेलू और विदेशी ग्राहकों का विश्वास जीता है, और एक दीर्घकालिक जीत-जीत रणनीतिक साझेदारी स्थापित की है।कंपनी प्रमाणपत्रपैकेजिंग और शिपिंग
