उत्पाद विवरण:
|
| शरीर की सामग्री: | एल्यूमीनियम मिश्र धातु, अन्य सामग्रियों को भी ग्राहकों की जरूरतों के अनुसार चुना जा सकता है | आपरेटिंग दबाव: | 0-35 बार (दबाव अनुप्रयोगों के लिए आवश्यक स्थिरता, वैक्यूम अनुप्रयोगों के लिए कोई स्थिरता आवश्यक नहीं |
|---|---|---|---|
| परिचालन तापमान: | -15 ℃ - +100 ℃ | लागू माध्यम: | सूखी, तेल मुक्त हवा या गैर-जंगल गैसें |
| रिसाव दर: | 10-4 पीए × एम 3/एस | सील सामग्री: | मुख्य सील डिफ़ॉल्ट रूप से नाइट्राइल रबर (एनबीआर) को अपनाती है, और अन्य सामग्रियों को ग्राहकों की जरू |
| प्रमुखता देना: | एल्यूमीनियम मिश्र धातु वायवीय त्वरित कनेक्ट युग्मन,किफायती वायवीय त्वरित कनेक्ट युग्मन,उच्च गुणवत्ता वाले पनीमटिक त्वरित कनेक्ट युग्मन |
||

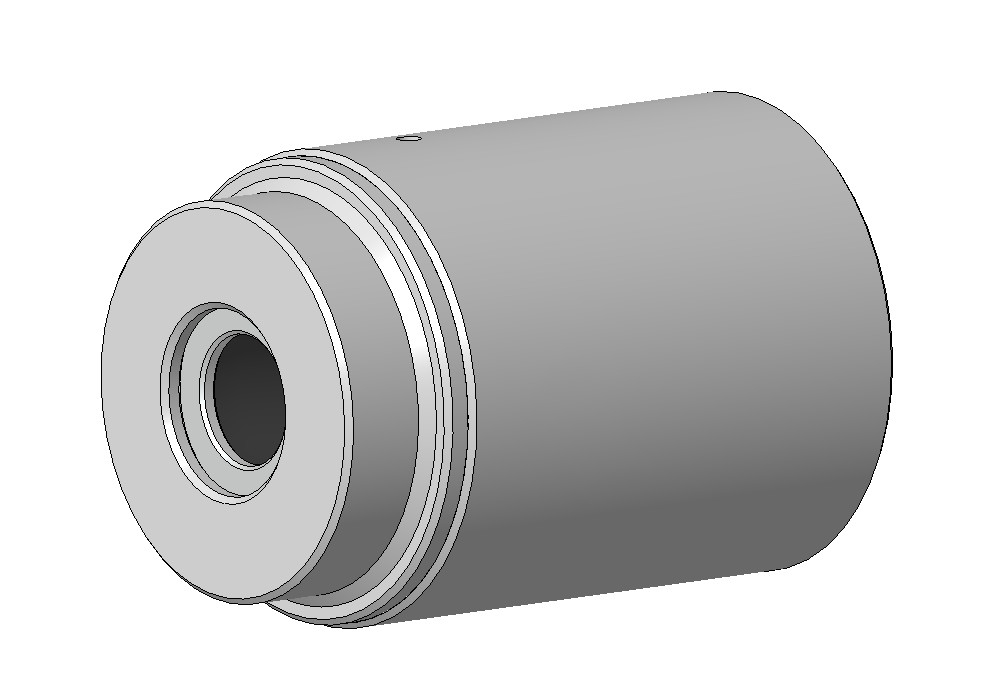

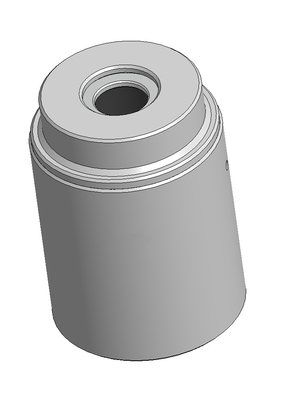

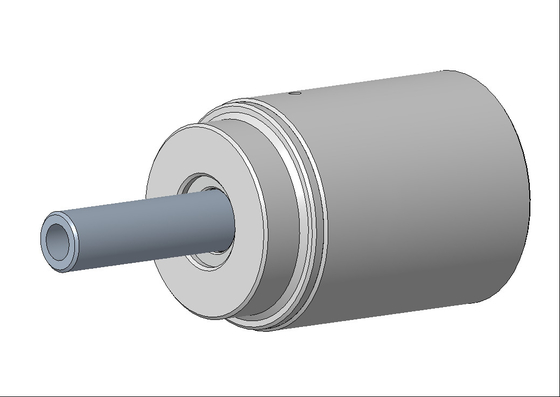

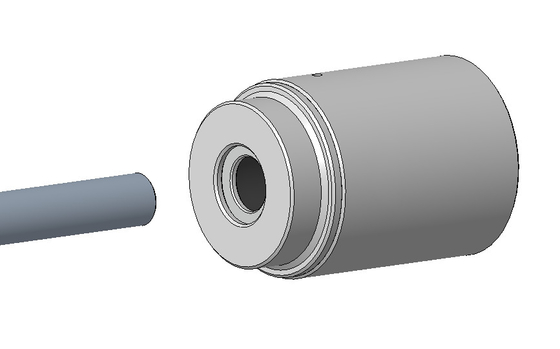

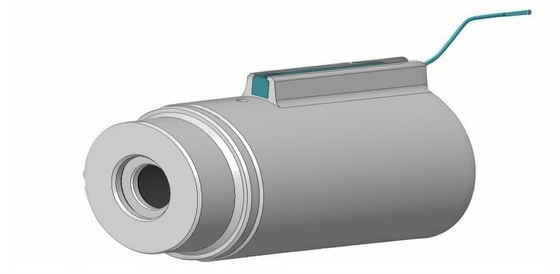

वायवीय त्वरित कनेक्टर TF460
TF460 श्रृंखला त्वरित कनेक्टर वायवीय ड्राइव क्लैंपिंग को अपनाता है, जिसका उपयोग ज्यादातर स्वचालित या अर्ध-स्वचालित परीक्षण के लिए किया जाता है।हवा की सघनता परीक्षणके साथ परीक्षण किया जाना है कि भागों केआंतरिक व्यासनियंत्रितसीधा पाइप विशेषताओं के साथ ही भरने, प्लगिंग और खाली करने जैसे कार्यात्मक कार्यों जैसे कि सीधे पाइप, फ्लैंज पाइप, मछली के पैमाने पाइप और बाहरी धागे की बाहरी दीवार को सील करना।
TF460 श्रृंखला त्वरित कनेक्टर सिलेंडर ड्राइविंग सिद्धांत का उपयोग करते हैं, सामने के अंत सील के साथ परीक्षण किया जा रहा भागों सील कर सकते हैंचौड़ासहिष्णुता सीमा।पीस्वचालित संचालन प्राप्त करने के लिए स्वचालित परीक्षणों में वायवीय ड्राइव लागू किया जा सकता है।
टीएफ460 त्वरित कनेक्टर के फायदे
1) एसइलtवह छोटी वेंटिलेशन एपर्चर वाली सीधी पाइप है।
2) एसके साथ सीधे पाइप ealचौड़ासहिष्णुता सीमा।
3) एसईलिंग रिंग आत्म-अनुकूली है।
4)परीक्षण पाइप को कोई क्षति नहीं।
5)वायवीय ड्राइव, स्वचालित परीक्षण का एहसास कर सकता है।
टीएफ460श्रृंखला के तकनीकी मापदंड
| लागू इंटरफेस | बाहरी व्यास के साथ इंटरफेसनियंत्रितसीधी पाइप की विशेषताएं: जैसे सीधी पाइप की बाहरी दीवार, फ्लैंज पाइप, फिश स्केल पाइप और बाहरी धागा |
| शरीर सामग्री | एल्यूमीनियम मिश्र धातु,अन्य सामग्री भी हो सकती हैचयनितग्राहक की आवश्यकताओं के अनुसार |
| सील सामग्री | मुख्य मुहर अपनाता हैनाइट्राइल रबर(एनबीआर) डिफ़ॉल्ट रूप से, और अन्य सामग्रियों को ग्राहक की जरूरतों के अनुसार चुना जा सकता है, जैसे कि अधिक पहनने की स्थिति में यूरेथेन सीलिंग |
| लागू माध्यम | सूखी, तेल रहित हवा या गैर संक्षारक गैसें |
| संचालन का तरीका | वायवीय ड्राइव (5 ~ 10bar संपीड़ित हवा) |
| परिचालन दबाव | 0-35 बार (दबाव अनुप्रयोगों के लिए आवश्यक स्थिरता, निर्वात अनुप्रयोगों के लिए कोई स्थिरता आवश्यक नहीं) |
| परिचालन तापमानre | -15°C-+100°C |
| रिसाव दर* | 10-4प×म3/s |
* यह न्यूनतम रिसाव दर हैकादमानक उत्पाद; हम उपकरणों के साथ प्रदान कर सकते हैंअमांग पर कम रिसाव दर; यह ग्राहक द्वारा प्रदान किए गए विस्तृत विनिर्देशों पर निर्भर करता है (परीक्षण विधि,परीक्षण तापमान और परीक्षण दबाव) और ग्राहक द्वारा प्रदान किए गए नमूने की गुणवत्ता (iयानि सीलिंग सतह के सतह उपचार, असमानता और आयामी सहिष्णुता) ।
टीएफ460श्रृंखला आयाम(इकाई: मिमी)
| निकाय संख्या | परीक्षण बंदरगाह B1 | ड्राइव पोर्ट P1 | घुड़सवार छेद G1 | D1 | D2 | डी3 | L1 | L |
| 0 | G1/8
