45kW 0.05%FS 3600RPM पूर्ण स्वचालित नियंत्रण डीजल इंजन डायनामोमीटर परीक्षण बेंच प्रणाली
उत्पाद विनिर्देश
टोक़ माप की सटीकता
0.05% एफएस
ऊंचाई का प्रयोग करें
<2000 मीटर
गति माप की सटीकता
±1आरपीएम

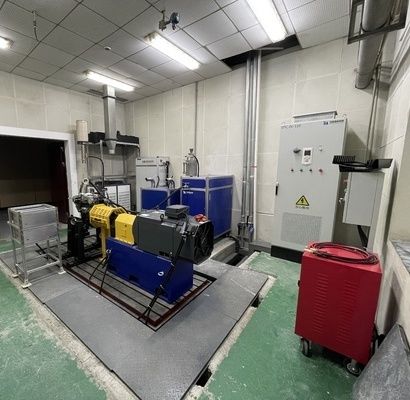

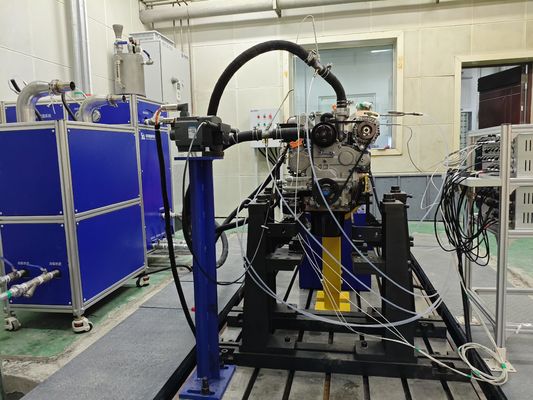

SSCD45-1200-3600 45kW डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम
इस प्रणाली में अपने मुख्य परीक्षण उपकरण के रूप में एक छोटे से मध्यम आकार के एसी डायनामोमीटर का उपयोग किया जाता है।एक आयातित चार-चौथाई चर आवृत्ति इन्वर्टर नियंत्रक से सुसज्जित दो-दिशात्मक ऊर्जा प्रवाह और प्रत्यक्ष ग्रिड प्रतिक्रिया प्राप्त करने के लिएएक्सएलई-1000 माप और नियंत्रण प्रणाली को नियंत्रण केंद्र के रूप में उपयोग करते हुए, यह स्वचालित रूप से राष्ट्रीय मानक परीक्षण चक्र और अनुकूलित परीक्षण प्रक्रियाओं को निष्पादित कर सकता है।इसमें सहायक उपकरण जैसे कि ट्रांजिट ईंधन खपत मीटर और थर्मोस्टैट भी शामिल हैं।डेटा अधिग्रहण मॉड्यूल वास्तविक समय में इंजन मापदंडों को रिकॉर्ड करता है और मानकीकृत परीक्षण रिपोर्ट उत्पन्न करता है।
उपकरण की स्थापना के लिए कारखाने की शर्तें
| पैरामीटर |
मूल्य |
पैरामीटर |
मूल्य |
| ऊंचाई |
1000 मीटर से कम |
कारखाने की आर्द्रता |
≤ 85% |
| नींव की मोटाई |
>200 मिमी |
कारखाने का तापमान |
5 °C ∼40°C |
| कारखाने की फर्श असर क्षमता |
4t/m2 |
विद्युत आपूर्ति |
380V ± 10 % तीन चरण 50Hz |
संदर्भ मानक
- GB17691-2018 "भारी-कर्तव्य डीजल वाहनों से प्रदूषकों की उत्सर्जन सीमाएं और माप के तरीके"
- GB/T 18297-2024 "ऑटोमोटिव इंजन परफॉर्मेंस टेस्टिंग मेथड"
- GB/T 17692-2024 "ऑटोमोबाइल इंजनों और ड्राइव मोटर्स की शुद्ध शक्ति के लिए परीक्षण विधि"
सिस्टम घटक

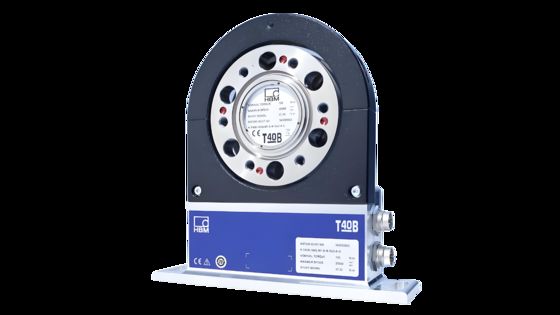

- विद्युत डायनामोमीटर:जर्मन एचबीएम टी30बी टॉर्क फ्लैंज के साथ सीलिंग छोटे एसी मोटर, मजबूर हवा ठंडा, 0-3600rpm से स्थिर संचालन का समर्थन करता है।

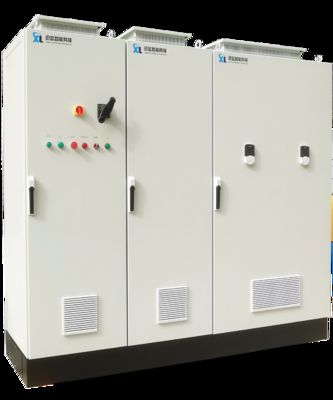

- परिवर्तनीय आवृत्ति इन्वर्टर प्रणालीःएक एबीबी एसीएस880 सीरीज इन्वर्टर इलेक्ट्रिक डायनामोमीटर को नियंत्रित करता है, जो इंजन को आगे और पीछे की ओर लोड करने में सक्षम बनाता है।
- माप और नियंत्रण प्रणाली XLE-1000:परीक्षण बेंच के समग्र नियंत्रण के लिए प्रयोग किया जाता है; प्रणाली एक बस के माध्यम से परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली के साथ संवाद करती है।
- डेटा अधिग्रहण प्रणाली:इसमें तापमान, दबाव और अन्य सेंसर और सहायक अधिग्रहण मॉड्यूल शामिल हैं।

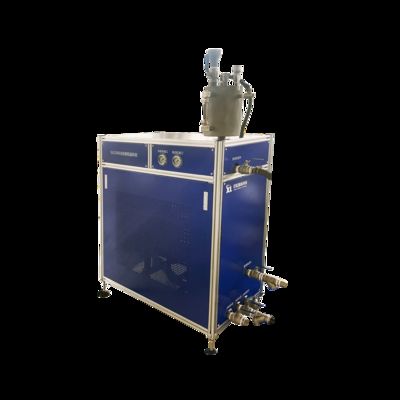

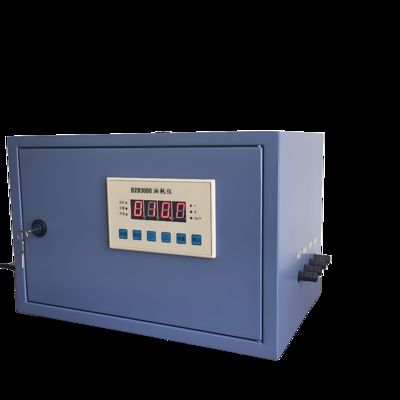

- सहायक उपकरण:कॉम्पैक्ट शीतल द्रव थर्मोस्टेट (±1°C), पोर्टेबल ट्रांजिट ईंधन खपत मीटर (10Hz), छोटे पिस्टन रिसाव मीटर और वायु प्रवाह मीटर।
तकनीकी मापदंड
| पैरामीटर श्रेणी |
तकनीकी संकेत |
| मोटर निर्माता |
सीलोन्ग |
| नामित शक्ति |
45 किलोवाट |
| नामित टोक़ |
358Nm |
| नामित गति |
1200 आरपीएम |
| अधिकतम गति |
3600 आरपीएम |
| निरंतर टोक़ की गति सीमा |
0-1200 आरपीएम |
| निरंतर शक्ति की गति सीमा |
1200-3600 आरपीएम |
| टॉर्क सेंसर मॉडल |
टी30बी |
| टॉर्क सेंसर रेंज (एनएम) |
0- 358 एनएम |
| सटीकता का स्तर |
0.05% एफएस |
मुख्य लाभ
- लघु डिजाइनःउपकरण एक छोटे से क्षेत्र पर कब्जा कर लेता है और प्रयोगशालाओं और छोटे कारखानों में स्थापना के लिए उपयुक्त है।
- कम ऊर्जा खपत का संचालनःआवृत्ति रूपांतरण प्रणाली की दक्षता 96% तक पहुँच जाती है।
- तेजी से प्रतिक्रिया की विशेषताएंःमोर्टम नियंत्रण की सटीकता ±0.1Nm
- बहु-परिदृश्य संगतता:सड़क और ऑफ रोड इंजन परीक्षण मोड के बीच स्विच करने योग्य।
मॉडल सूची
| मॉडल |
शक्ति (किलोवाट) |
मोर्टार (एनएम) |
नामित गति (आरपीएम) |
अधिकतम गति (आरपीएम) |
टोक़ माप की सटीकता |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2% एफएस |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2% एफएस |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2% एफएस |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2% एफएस |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2% एफएस |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2% एफएस |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2% एफएस |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2% एफएस |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2% एफएस |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2% एफएस |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2% एफएस |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2% एफएस |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2% एफएस |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2% एफएस |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2% एफएस |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2% एफएस |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2% एफएस |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2% एफएस |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2% एफएस |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2% एफएस |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2% एफएस |
अनुकूलित किया जा सकता है
अनुप्रयोग क्षेत्र
- छोटे वाणिज्यिक वाहन अनुसंधान एवं विकासः मिनी ट्रकों और हल्के बसों की इंजन शक्ति और उत्सर्जन प्रदर्शन का परीक्षण।
- कृषि मशीनरी का सत्यापनः ट्रैक्टरों और कटाई मशीनों में प्रयुक्त डीजल इंजनों के लिए उपयुक्त है।
- सामान्य विद्युत उपकरण परीक्षणः छोटे विद्युत उपकरणों जैसे जनरेटर सेट और पानी के पंपों के प्रदर्शन मूल्यांकन के लिए प्रयोग किया जाता है।
