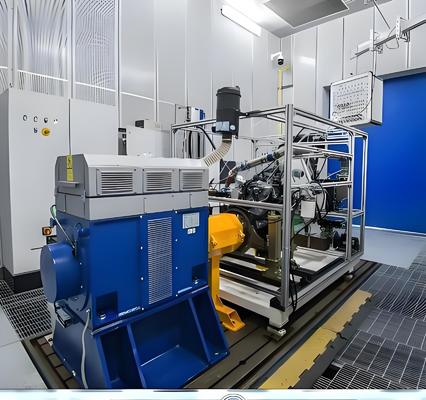

1. SSCD355-1500-3800 355kW डीजल इंजन टेस्ट डायनामोमीटर बेंच सिस्टम विवरण



यह उच्च कुशल परीक्षण समाधान विशेष रूप से मध्यम और बड़े डीजल इंजनों के लिए डिज़ाइन किया गया है। यह भारी ट्रकों, निर्माण मशीनरी और बड़े जनरेटर सेट पर लागू होता है।



इस समाधान में 355 किलोवाट का एक एसी डायनामोमीटर है, जो आयातित उच्च शक्ति वाले चार-चौथाई चर आवृत्ति इन्वर्टर नियंत्रक के साथ जुड़ा हुआ है।यह हार्डवेयर संयोजन स्थिर और कुशल परीक्षण संचालन की नींव रखता है.



चार चतुर्भुज परिवर्तनीय आवृत्ति इन्वर्टर नियंत्रक दो संचालन मोड को सक्षम करता हैः आगे लोड और रिवर्स ड्रैग। परीक्षण के दौरान,उत्पादित बिजली 85% से अधिक दक्षता के साथ ग्रिड में वापस प्रेषित की जाती है, ऊर्जा बचत के उल्लेखनीय परिणाम प्राप्त करते हैं।



समाधान का मूल XLE-1000 माप और नियंत्रण प्रणाली है। यह राष्ट्रीय मानक परीक्षण चक्रों और अनुकूलित परीक्षण प्रक्रियाओं दोनों के स्वचालित निष्पादन का समर्थन करता है,विभिन्न परीक्षण आवश्यकताओं को पूरा करना.



इस प्रणाली में एक उच्च शक्ति वाला ट्रांजिट ईंधन खपत मीटर और एक समर्पित डेटा अधिग्रहण मॉड्यूल शामिल है। यह कुंजी मापदंडों जैसे कि टोक़ और गति को सटीक रूप से कैप्चर करता है, और डेटा स्टोरेज का समर्थन करता है,विश्लेषण, और परीक्षण प्रक्रिया को कवर करने वाली मानकीकृत रिपोर्ट जनरेशन।





2उपकरण स्थापना कार्यशाला तकनीकी आवश्यकताएं

​

पैरामीटर	तकनीकी संकेतकों	टिप्पणी
स्थापना वातावरण ऊंचाई	<1000 मीटर	मोटर गर्मी अपव्यय को प्रभावित होने से रोकें
उपकरण की नींव की मोटाई	>200 मिमी	समान भार सहन सुनिश्चित करना
कारखाने की फर्श असर क्षमता	≥4t/m2	पूरी मशीन के वजन वितरण के अनुकूल
फैक्ट्री परिवेश आर्द्रता	≤85% (गैर संक्षेपण)	विद्युत इन्सुलेशन की रक्षा करें
कारखाने का परिवेश तापमान	5°C~40°C	सेंसर की सटीकता बनाए रखना
विद्युत आपूर्ति आवश्यकताएं	380V±10% तीन चरण 50Hz	स्वतंत्र ग्राउंडिंग की आवश्यकता है



3. SSCD355-1500-3800 355 किलोवाटडीजल इंजन परीक्षण डायनामोमीटर बेंच सिस्टम संदर्भ मानक



1)GB17691-2018 "भारी-कर्तव्य डीजल वाहनों से प्रदूषकों के लिए उत्सर्जन सीमाएं और माप विधि":यह राष्ट्रीय अनिवार्य मानक डीजल इंजनों (भारी व्यावसायिक वाहनों और ऑफ-रोड मशीनरी) के लिए कणों और नाइट्रोजन ऑक्साइड के लिए सीमाओं और परीक्षण प्रक्रियाओं को निर्दिष्ट करता है,उत्सर्जन अनुपालन के लिए मुख्य आधार के रूप में कार्य करना.



2)जीबी/टी 18297-2001"ऑटोमोबाइल इंजन प्रदर्शन परीक्षण विधियाँ":राष्ट्रीय अनुशंसित मानक, सभी प्रकार के ऑटोमोबाइल इंजनों के लिए लागू, शक्ति, अर्थव्यवस्था और थर्मल संतुलन प्रदर्शन के लिए परीक्षण विधियों को मानकीकृत करता है,और अनुसंधान एवं विकास और परीक्षण तकनीकी विनिर्देशों को एकीकृत करता है;



3)जीबी/टी 17692-2003"ऑटोमोबाइल इंजनों और ड्राइव मोटर्स की शुद्ध शक्ति के लिए परीक्षण विधि":एक राष्ट्रीय अनुशंसित मानक जो कार इंजनों/ड्राइव मोटर्स की शुद्ध शक्ति मापने के सिद्धांतों और तरीकों को स्पष्ट करता है ताकि शक्ति डेटा की तुलनात्मकता सुनिश्चित की जा सके।



4. SSCD355-1500-3800 355kW डीजल इंजन टेस्ट डायनामोमीटर बेंच सिस्टम घटक



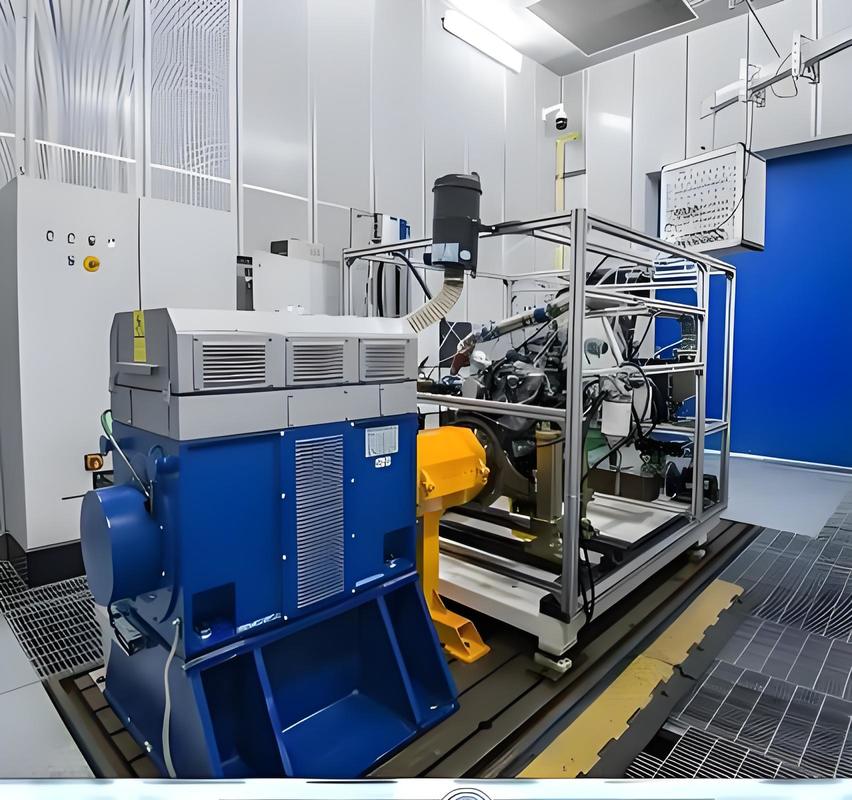

1)विद्युत गतिमानमापक:सीलिंग एसी इलेक्ट्रिक डायनामोमीटर, जर्मन एचबीएम टी40बी टॉर्क फ्लैंज से लैस, मजबूर हवा ठंडा, 0-3800rpm से स्थिर संचालन का समर्थन करता है।



2) परिवर्तनीय आवृत्ति इन्वर्टर प्रणालीःएक परिपक्व और विश्वसनीय चार-चौथाई चर आवृत्ति इन्वर्टर प्रणाली विद्युत गतिमानमापक को नियंत्रित करती है, जो इंजन को आगे और पीछे की ओर लोड करने में सक्षम बनाती है।गतिमान से उत्पन्न विद्युत ऊर्जा सीधे चर आवृत्ति इन्वर्टर प्रणाली के माध्यम से ग्रिड के लिए वापस खिलाया जाता है.

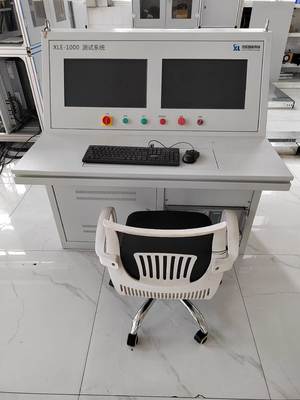

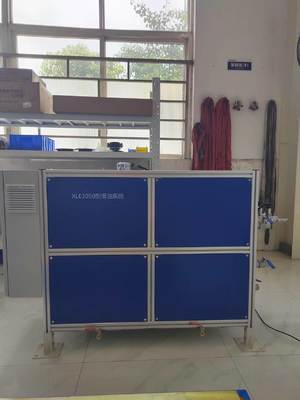

3)एक्सएलई-1000माप और नियंत्रण प्रणाली:परीक्षण बेंच की समग्र नियंत्रण के लिए प्रयोग किया जाता है;प्रणाली एक बस के माध्यम से परीक्षण बेंच की विभिन्न कार्य स्थितियों की सेटिंग और नियंत्रण को पूरा करने के लिए परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली के साथ संवाद करती है; यह केंद्रित संचार और नियंत्रण प्राप्त करने के लिए बाहरी सहायक उपकरणों को एकीकृत करते हुए, विभिन्न एकत्रित मापदंडों को प्राप्त करने के लिए बस का उपयोग करता है;पूरी परीक्षण प्रक्रिया स्वचालित नियंत्रण के तहत पूरी की जा सकती है.



4)डेटा अधिग्रहण प्रणाली:इसमें तापमान, दबाव और अन्य सेंसर और सहायक अधिग्रहण मॉड्यूल शामिल हैं। इसका कार्य प्रत्येक इंजन घटक के तापमान, दबाव और अन्य मापदंडों को एकत्र करना है,और फिर डेटा इंटरफ़ेस के माध्यम से माप और नियंत्रण प्रणाली को एकत्रित डेटा प्रेषित करें, ताकि वास्तविक समय में डेटा का प्रदर्शन, रिकॉर्डिंग और प्रसंस्करण हो सके।



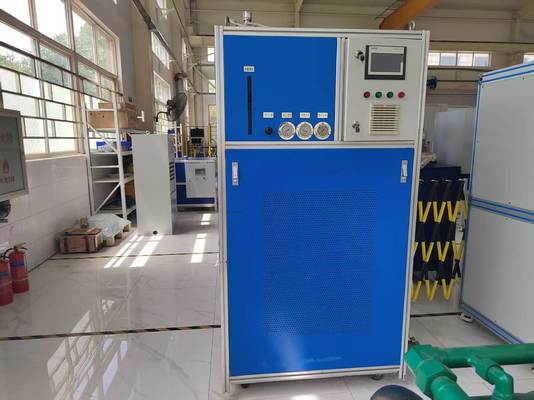

5) सहायक उपकरण:शीतलक स्थिर तापमान उपकरण (±1°C), पोर्टेबल क्षणिक ईंधन खपत मीटर (10Hz), छोटे पिस्टन रिसाव मीटर और वायु प्रवाह मीटर।



5. 355kW डीजल इंजन परीक्षण डायनामोमीटर तकनीकी पैरामीटर

​

पैरामीटर	तकनीकी संकेतकों
मोटर निर्माता	सीलिंग
नामित शक्ति	355 किलोवाट
नामित टोक़	2260 एनएम
नामित गति	1500 रपीएम
अधिकतम गति	3800rpm
निरंतर टोक़ की गति सीमा	0-1500 आरपीएम
निरंतर शक्ति की गति सीमा	1500-3800rpm
टॉर्क सेंसर मॉडल	टी30बी
टॉर्क सेंसर रेंज (एनएम)	0-2500Nm
सटीकता का स्तर	0०.०५% एफएस

​

6. SSCD355-1500-3800 355 किलोवाटडीजल इंजन टेस्ट डायनामोमीटर बेंच सिस्टम मुख्य फायदे



1)कॉम्पैक्ट लेआउट डिजाइन: हालांकि यह एक उच्च शक्ति 355kW प्रणाली है, यह एक मॉड्यूलर एकीकृत लेआउट को अपनाता है, जो मध्यम से बड़े प्रयोगशालाओं और उत्पादन कार्यशालाओं के लिए उपयुक्त है।एक ही शक्ति के पारंपरिक उपकरणों की तुलना में, यह पूंजी निर्माण की लागत को 20% तक कम करता है और कारखाने की जगह बचाता है।



2)उच्च शक्ति, कम खपत वाला संचालन: एबीबी की उच्च-शक्ति आवृत्ति रूपांतरण प्रणाली (96% दक्षता) और 355kW वर्ग के उच्च दक्षता पावर ट्रांसमिशन से सुसज्जित,यह पारंपरिक प्रतिरोधात्मक भार मशीनों की तुलना में 25% से अधिक ऊर्जा की खपत को कम करता है, उच्च शक्ति, दीर्घकालिक परीक्षण परिदृश्यों में ऊर्जा व्यय को काफी कम करना;



3)उच्च प्रतिक्रिया और सटीक परीक्षण: 355kW के डीजल इंजन की विशेषताओं को लक्षित करते हुए, यह प्रणाली ±0.2% FS (पूर्ण पैमाने) की टोक़ नियंत्रण सटीकता और 50-100ms की क्षणिक प्रतिक्रिया प्रदान करती है,इसे उच्च शक्ति वाले क्षणिक परीक्षण जैसे तेजी से त्वरण और पहाड़ी चढ़ाई के लिए उपयुक्त बनाना.



4)बहु-दृश्य उच्च शक्ति संगतता: सड़क (भारी ट्रकों, बड़े वाणिज्यिक वाहनों) / गैर सड़क (निर्माण मशीनरी, बड़े जनरेटर सेट) मोड स्विचिंग का समर्थन करता है,355kW वर्ग के डीजल इंजनों के पूर्ण परिदृश्य परीक्षण आवश्यकताओं के लिए सटीक रूप से अनुकूलन.



7. SSCD355-1500-3800 355 किलोवाटडीजल इंजन परीक्षण डायनामोमीटर बेंच सिस्टम अनुप्रयोग



1)मध्यम और बड़े वाणिज्यिक वाहनों का अनुसंधान एवं विकास: भारी ट्रकों और बड़ी बसों के लिए उपयुक्त 355kW डीजल इंजन, पूर्ण भार पर शक्ति और उच्च गति उत्सर्जन का परीक्षण,और यूरो VI और ईपीए टियर 4 जैसे अंतरराष्ट्रीय नियमों के तहत कैलिब्रेशन अनुकूलन का समर्थन करना.



2)बड़े पैमाने पर निर्माण मशीनरी का सत्यापन: खुदाई मशीनों और लोडरों में 355kW के डीजल इंजन के लिए, उच्च भार स्थिरता सत्यापित करने और यूरोपीय संघ के चरण V और EPA गैर सड़क नियमों को पूरा करने के लिए भारी भार स्थितियों का अनुकरण करें।



3)उच्च शक्ति वाली सामान्य शक्ति परीक्षण: 1000kVA से ऊपर के जनरेटर सेटों में 355kW वर्ग के डीजल इंजनों के लिए उपयुक्त है, जो आईएसओ 8178 जैसे अंतरराष्ट्रीय परीक्षण मानकों के अनुसार निरंतर संचालन प्रदर्शन का मूल्यांकन करते हैं।



4)गैर-सड़क बड़े उपकरणों का परीक्षण: उच्च अश्वशक्ति वाले ट्रैक्टरों के लिए उपयुक्त 355kW डीजल इंजन क्षेत्र की परिस्थितियों का अनुकरण करते हैं, शक्ति मिलान का सत्यापन करते हैं, और EPA Tier 4 Final और EU Stage V नियमों का अनुपालन करते हैं।



8.डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम मॉडल सूची



मॉडल	शक्ति (किलोवाट)	मोर्टार (एनएम)	नामित गति (आरपीएम)	अधिकतम गति (आरपीएम)	टोक़ माप की सटीकता
SSCD15-1000/4000	15	143	1000	4000	0.2% एफएस
SSCD30-1000/4000	30	286	1000	4000	0.2% एफएस
SSCD45-1000/4000	45	430	1000	4000	0.2% एफएस
SSCD60-1000/4000	60	573	1000	4000	0.2% एफएस
SSCD90-1000/3500	90	859	1000	3500	0.2% एफएस
SSCD110-1000/3500	110	1050	1000	3500	0.2% एफएस
SSCD160-1000/3500	160	1528	1000	3500	0.2% एफएस
SSCD200-1000/3300	200	1910	1000	3300	0.2% एफएस
SSCD250-1000/3300	250	2387	1000	3300	0.2% एफएस
SSCD300-1000/3300	300	2865	1000	3300	0.2% एफएस
SSCD30-1500/5000	30	191	1500	5000	0.2% एफएस
SSCD45-1500/5000	45	286	1500	5000	0.2% एफएस
SSCD60-1500/5000	60	382	1500	5000	0.2% एफएस
SSCD90-1500/5000	90	573	1500	5000	0.2% एफएस
SSCD132-1500/4500	132	840	1500	4500	0.2% एफएस
SSCD160-1500/4500	160	1019	1500	4500	0.2% एफएस
SSCD200-1500/4000	200	1273	1500	4000	0.2% एफएस
SSCD250-1500/4000	250	1592	1500	4000	0.2% एफएस
SSCD300-1500/3800	300	1910	1500	3800	0.2% एफएस
SSCD315-1500/3800	315	2005	1500	3800	0.2% एफएस
SSCD355-1500/3800	355	2260	1500	3800	0.2% एफएस
SSCD400-1500/3800	400	2546	1500	3800	0.2% एफएस
SSCD500-1500/3800	500	3183	1500	3800	0.2% एफएस
अनुकूलित किया जा सकता है





•वितरण: मानक मॉडल 55 दिनों के भीतर जहाज (मध्यम शक्ति वाले उपकरणों के लिए उत्पादन चक्र 160kW से कम है);अनुकूलित मॉडल 55-110 दिनों के भीतर जहाज (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित)एक "मॉड्यूलर इंस्टॉलेशन किट" भी उपलब्ध है (पूर्व-संलग्न कोर लाइनों के साथ, साइट पर इंस्टॉलेशन समय को 2 दिनों तक कम करना).



•बिक्री के बाद सेवा: कोर घटकों (डायनामोमीटर, टॉर्क फ्लैंज) की गारंटी एक वर्ष के लिए है, और हम चीनी और अंग्रेजी दोनों में आजीवन द्विभाषी तकनीकी सहायता प्रदान करते हैं (प्रतिक्रिया समय ≤ 4 घंटे) ।स्पेयर पार्ट्स को 24 घंटे के भीतर घरेलू स्तर पर भेज दिया जाता है और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर वितरित किया जाता हैहम भी निः शुल्क 1.5 दिन ऑपरेटर प्रशिक्षण (मध्यम शक्ति मोटर परीक्षण पर एक विशेष ट्यूटोरियल सहित) प्रदान करते हैं, और दूरस्थ डिबगिंग का समर्थन (एक कंप्यूटर पर,मॉड्यूलर समाधान विन्यास पर मार्गदर्शन सहित).
