SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम

SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम

1. SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम विवरण

यह सिस्टम, एक छोटे एसी डायनेमोमीटर पर केंद्रित है और छोटे 22kW डीजल इंजनों के साथ संगत है, कुशल ऊर्जा पुनर्प्राप्ति (पुनःप्रवेश दक्षता >85%) के लिए चार-चतुर्थांश चर आवृत्ति इन्वर्टर तकनीक का उपयोग करता है। XLE-1000 माप और नियंत्रण प्रणाली से लैस, यह प्रमुख मापदंडों के एक साथ बहु-चैनल अधिग्रहण और विश्लेषण का समर्थन करता है। यह स्वचालित रूप से GB/T 18297 जैसे मानकों में निर्दिष्ट परीक्षण चक्रों को निष्पादित करता है और एक छोटे धुएं मीटर और उच्च-सटीक वायु प्रवाह मीटर जैसे उपकरणों को एकीकृत करता है, जो मिनी वाणिज्यिक वाहनों, छोटे कृषि मशीनरी और सामान्य-उद्देश्य वाले बिजली उपकरणों में उपयोग किए जाने वाले छोटे डीजल इंजनों की पूर्ण प्रदर्शन परीक्षण आवश्यकताओं को पूरा करता है।





2. उपकरण स्थापना फैक्टरी की शर्तें
​

पैरामीटर	मान	पैरामीटर	मान
ऊंचाई	1000 मीटर से कम	फैक्टरी आर्द्रता	≤85%​
फाउंडेशन की मोटाई	>200mm​	फैक्टरी तापमान	5°C～40°C​
फैक्टरी फर्श भार वहन क्षमता	4t/㎡​	बिजली	380V±10% तीन-फेज 50Hz​



3. SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक

1) GB20891-2014 "गैर-सड़क मोबाइल मशीनरी के लिए डीजल इंजनों से निकास प्रदूषकों की सीमाएं और माप विधियां" (छोटे-शक्ति वाले गैर-सड़क मॉडल पर लागू)



2) GB/T 18297-2001 "ऑटोमोटिव इंजन प्रदर्शन परीक्षण विधियां"



3) GB/T 17692-2003 "ऑटोमोटिव इंजनों और ड्राइव मोटरों की शुद्ध शक्ति के लिए परीक्षण विधियां"



4. SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम घटक

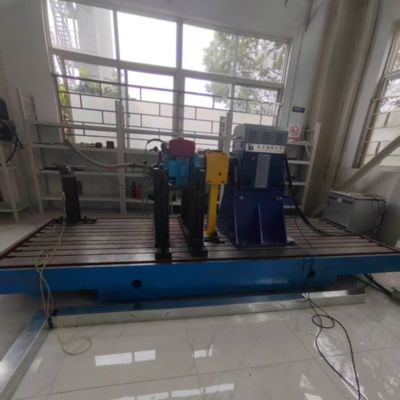

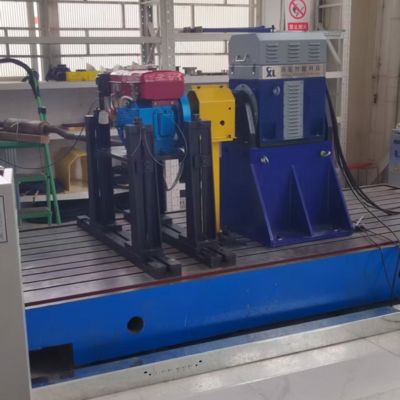

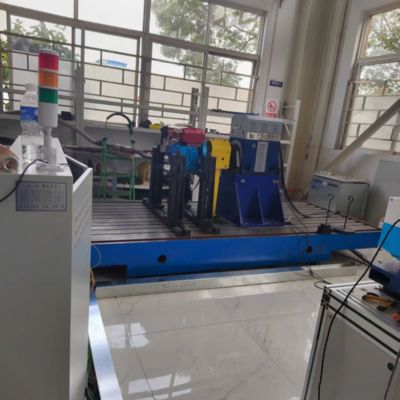

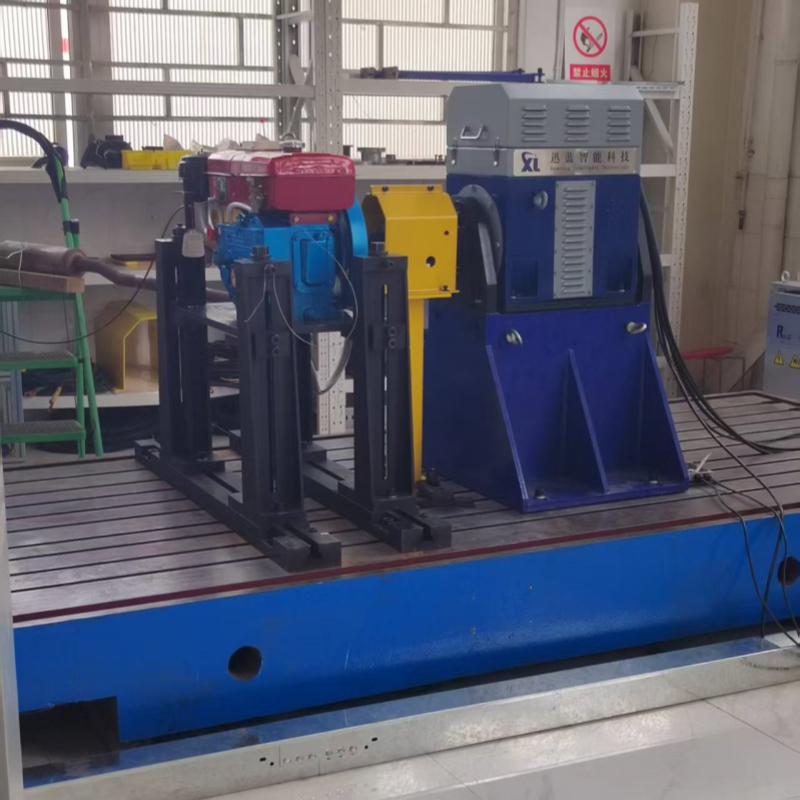

1) इलेक्ट्रिक डायनेमोमीटर: सीलोंग छोटा एसी इलेक्ट्रिक डायनेमोमीटर जिसमें एचबीएम टी40बी टॉर्क फ्लैंज (0-500Nm, कम-शक्ति टॉर्क रेंज के लिए उपयुक्त), एयर कूलिंग (सरलीकृत गर्मी अपव्यय संरचना), कंपन को कम करने के लिए लोचदार युग्मन, और 0-4500rpm से स्थिर संचालन का समर्थन करता है (कम-शक्ति इंजनों की उच्च गति विशेषताओं से मेल खाता है)।

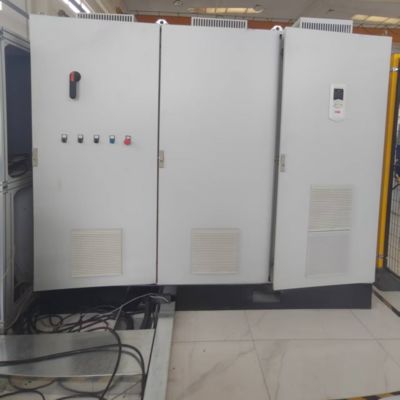

2) चर आवृत्ति इन्वर्टर सिस्टम: प्रत्यक्ष टॉर्क नियंत्रण (DTC) के साथ ABB ACS880 श्रृंखला छोटा आवृत्ति कनवर्टर, 0.01Hz की नियंत्रण सटीकता, कम-शक्ति ऊर्जा पुनर्प्राप्ति परिदृश्यों के लिए अनुकूलित, और ऊर्जा प्रतिक्रिया दक्षता >85% (उच्च-शक्ति मॉड्यूल में ऊर्जा बर्बादी से बचना)।

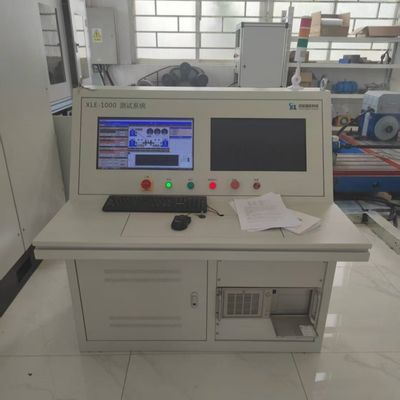

3) XLE-1000 माप और नियंत्रण प्रणाली: परीक्षण बेंच का समग्र नियंत्रण प्रदान करता है, इन्वर्टर सिस्टम के साथ बस संचार के माध्यम से कम-शक्ति ऑपरेटिंग स्थिति सेटिंग्स को सक्षम करता है। यह केंद्रीकृत नियंत्रण के लिए बाहरी सहायक उपकरणों को एकीकृत करता है और समर्पित कम-शक्ति इंजन परीक्षण प्रक्रियाओं (जैसे निष्क्रिय स्थिरता और हल्के-भार ईंधन खपत परीक्षण) के स्वचालित निष्पादन का समर्थन करता है।



4) डेटा अधिग्रहण प्रणाली: 16-चैनल हाई-स्पीड अधिग्रहण मॉड्यूल (नमूनाकरण आवृत्ति 200Hz, कम-शक्ति पैरामीटर अधिग्रहण की जरूरतों को पूरा करना) एकीकृत सिग्नल कंडीशनिंग फ़ंक्शन के साथ, जो वास्तविक समय में टॉर्क, गति, ईंधन खपत जैसे प्रमुख मापदंडों को विश्लेषण और भंडारण के लिए माप और नियंत्रण प्रणाली में प्रेषित करता है।



5) सहायक उपकरण: छोटा शीतलक थर्मोस्टेट (15L/min, कम-शक्ति शीतलन आवश्यकताओं के लिए उपयुक्त), AVL छोटा अपारदर्शी धुआं मीटर, दोहरे-चैनल इलेक्ट्रॉनिक थ्रॉटल, छोटा निकास बैक-प्रेशर वाल्व और कम-दबाव ईंधन दबाव सेंसर (कम-शक्ति इंजन ईंधन प्रणालियों के लिए उपयुक्त)।



5. 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर तकनीकी पैरामीटर​



पैरामीटर	तकनीकी संकेतक
मोटर निर्माता	सीलोंग​
रेटेड पावर	22kW​
रेटेड टॉर्क	210Nm​
रेटेड गति	1000rpm​
अधिकतम गति	4000rpm​
स्थिर टॉर्क गति सीमा	0-1000rpm​
स्थिर पावर गति सीमा	1000-4000 rpm
टॉर्क सेंसर मॉडल	T40B
टॉर्क सेंसर रेंज (Nm)	0-500 Nm​
सटीकता ग्रेड	0.05%FS​



6. SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम के मुख्य लाभ

1) कम-शक्ति इंजनों के लिए सटीक अनुकूलन: लोडिंग एल्गोरिदम को 22kW-क्लास मॉडल के लिए अनुकूलित किया गया है, जो हल्के भार और निष्क्रियता जैसी कम-शक्ति-विशिष्ट ऑपरेटिंग स्थितियों को स्थिर रूप से निष्पादित कर सकता है, जो 500-घंटे के सहनशक्ति परीक्षण की आवश्यकताओं को पूरा करता है (कम-शक्ति इंजनों के उपयोग की तीव्रता से मेल खाता है)।

2) हल्का और ऊर्जा-बचत डिजाइन: उपकरण का समग्र वजन समान शक्ति वाले पारंपरिक परीक्षण बेंच की तुलना में 15% हल्का है। कम-शक्ति ऊर्जा पुनर्प्राप्ति प्रणाली के साथ संयुक्त, परीक्षण ऊर्जा खपत एक प्रतिरोधक भार मशीन की तुलना में 30% से अधिक कम हो जाती है, जो इसे प्रयोगशालाओं में छोटे-बैच परीक्षण परिदृश्यों के लिए उपयुक्त बनाती है।

3) कम लागत और आसान संचालन और रखरखाव: मॉड्यूलर घटक आकार में छोटे होते हैं और स्थापना के लिए बड़े पैमाने पर बुनियादी ढांचे की आवश्यकता नहीं होती है; पहनने वाले हिस्से सार्वभौमिक विनिर्देशों के होते हैं और कम प्रतिस्थापन लागत होती है, जिसमें वार्षिक रखरखाव का समय ≤15 घंटे होता है (छोटे व्यवसायों द्वारा उपयोग की सीमा को कम करना)।

4) कई परिदृश्यों में लचीला संगतता: माइक्रो-वाणिज्यिक वाहनों, छोटे कृषि मशीनरी और 10-30kVA जनरेटर सेट के लिए इंजन परीक्षण का समर्थन करता है। यह छोटे-शक्ति मॉडल की विविध परीक्षण आवश्यकताओं को पूरा करने के लिए ऑपरेटिंग मोड को जल्दी से स्विच कर सकता है।

7. SSCD22-1000-4000 22kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग

1) माइक्रो-वाणिज्यिक वाहन/लाइट ट्रक आर एंड डी: 3 टन से कम और 6-9 सीट वाली लाइट बसों के लिए 22kW डीजल इंजनों का निष्क्रिय स्थिरता, कम-भार ईंधन खपत और उत्सर्जन प्रदर्शन के लिए परीक्षण किया जाता है।

2) छोटे कृषि मशीनरी सत्यापन: पैदल चलने वाले ट्रैक्टरों और छोटे हार्वेस्टर के लिए उपयुक्त डीजल इंजनों का उपयोग क्षेत्र में हल्के-भार ऑपरेटिंग स्थितियों का अनुकरण करने के लिए किया जाता है ताकि बिजली मिलान और विश्वसनीयता को सत्यापित किया जा सके।

3) छोटे सामान्य बिजली परीक्षण: 10-30kVA जनरेटर सेट और छोटे औद्योगिक पानी पंपों के लिए 22kW क्लास डीजल इंजनों के लिए बिजली अंशांकन, ईंधन खपत मूल्यांकन और शुरुआती प्रदर्शन परीक्षण प्रदान करता है।

4) बिक्री के बाद रखरखाव गुणवत्ता निरीक्षण: ऑटो मरम्मत की दुकानों और कृषि मशीनरी स्टेशनों द्वारा मरम्मत के बाद छोटे-शक्ति डीजल इंजनों की प्रदर्शन वसूली को सत्यापित करने और जल्दी से सरल परीक्षण रिपोर्ट जारी करने के लिए उपयोग किया जाता है।

8. डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम मॉडल सूची



मॉडल	पावर (KW)	टॉर्क (Nm)	रेटेड स्पीड (rpm)	अधिकतम गति (rpm)	टॉर्क माप सटीकता
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
अनुकूलित किया जा सकता है





•डिलीवरी: मानक मॉडल 55 दिनों के भीतर शिप करते हैं (मध्यम-शक्ति उपकरणों के लिए उत्पादन चक्र 160kW से कम है); अनुकूलित मॉडल 55-110 दिनों के भीतर शिप करते हैं (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित, और मध्यम-शक्ति उपकरणों के लिए विशेष रूप से एक सीमा शुल्क घोषणा सूची)। एक "मॉड्यूलर इंस्टॉलेशन किट" भी उपलब्ध है (पहले से जुड़े कोर लाइनों के साथ, ऑन-साइट इंस्टॉलेशन समय को 2 दिनों तक कम करना)।



•बिक्री के बाद सेवा: कोर घटक (डायनेमोमीटर, टॉर्क फ्लैंज) एक वर्ष के लिए गारंटीकृत हैं, और हम चीनी और अंग्रेजी दोनों में आजीवन द्विभाषी तकनीकी सहायता प्रदान करते हैं (प्रतिक्रिया समय ≤ 4 घंटे)। स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर भेजे जाते हैं। हम 1.5-दिवसीय ऑपरेटर प्रशिक्षण (मध्यम-शक्ति मोटर परीक्षण पर एक विशेष ट्यूटोरियल सहित) भी प्रदान करते हैं, और रिमोट डिबगिंग का समर्थन करते हैं (एक कंप्यूटर पर, मॉड्यूलर समाधान कॉन्फ़िगरेशन पर मार्गदर्शन सहित)।
