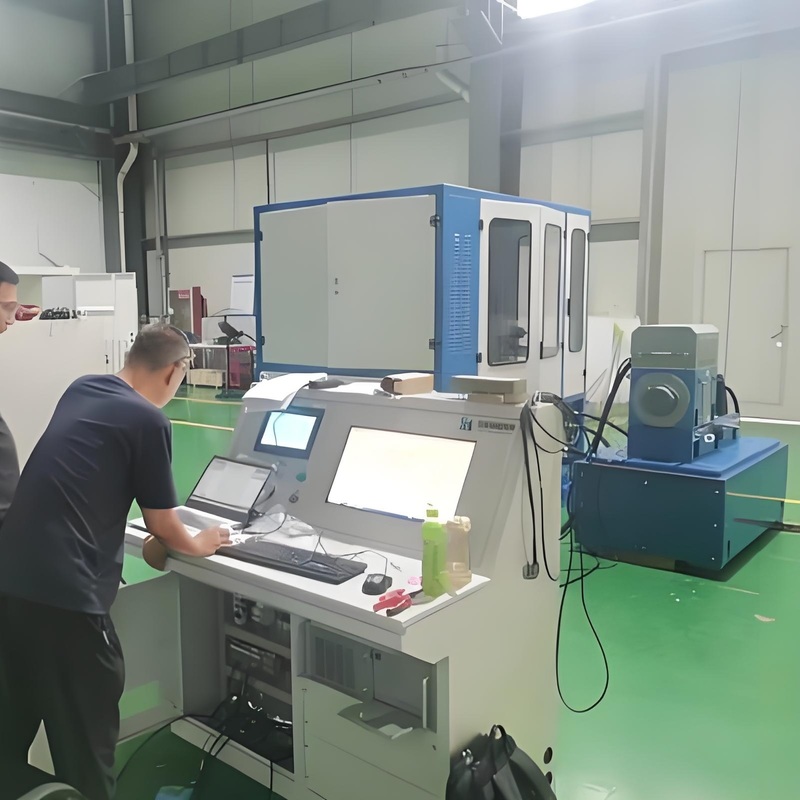

1।SSCH22-15000-30000 22kW हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्ट बेनमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)अवलोकन

SSCH22-15000-30000 हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्ट बेंच विशेष रूप से विमानन और उच्च-अंत हाइड्रोलिक्स उद्योगों के लिए डिज़ाइन किया गया है। यह एक उच्च गति वाले विमानन हाइड्रोलिक पंप, एक 22kW उच्च गति वाले इलेक्ट्रिक डायनेमोमीटर, एक मल्टी-मोड लोड मॉड्यूल और एक बुद्धिमान माप और नियंत्रण प्रणाली को एकीकृत करता है। यह उच्च-दबाव (35MPa), उच्च-गति (30,000r/min), और चर-लोड स्थितियों के तहत हाइड्रोलिक घटकों के व्यापक प्रदर्शन परीक्षण को सक्षम बनाता है। सिस्टम द्वि-दिशात्मक ऊर्जा हस्तांतरण (विद्युत डायनेमोमीटर पावर रिटर्न दक्षता >85%) का समर्थन करता है और, एक रिमोट कंट्रोल मॉड्यूल के साथ मिलकर, मानव रहित परीक्षण को सक्षम बनाता है। यह हाइड्रोलिक पंप, एक्चुएटर और अन्य घटकों के प्रदर्शन अंशांकन, स्थायित्व सत्यापन और दोष सिमुलेशन को कवर करता है, जो विमानन और उच्च-अंत औद्योगिक हाइड्रोलिक्स उद्योगों की उच्च-सटीक परीक्षण आवश्यकताओं को पूरा करता है।

2।SSCH22-15000-3000022kW हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्ट बेनमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)घटक

1)उच्च गति वाला विमानन हाइड्रोलिक पंपचरेटेड दबाव 35MPa, प्रवाह दर 20L/min, विमानन-ग्रेड हाइड्रोलिक मीडिया के अनुकूल, उच्च-दबाव स्थिरता के साथ, विमान हाइड्रोलिक सिस्टम की मुख्य बिजली स्रोत कार्य स्थितियों का अनुकरण कर सकता है, और लोड मॉड्यूल के लिए एक निरंतर उच्च-दबाव तेल स्रोत प्रदान कर सकता है;

2)ईंधन टैंक मॉड्यूलचउपलब्ध मात्रा 70L, बूस्ट समायोजन रेंज 0-0.5MPa, नकारात्मक दबाव समायोजन रेंज -0.1-0MPa, तेल के दबाव के वातावरण को सटीक रूप से नियंत्रित कर सकता है, तेल गुहिकायन से बच सकता है, और उच्च-दबाव स्थितियों के तहत तेल की सफाई और स्थिरता सुनिश्चित कर सकता है;

3)22kW इलेक्ट्रिक डायनेमोमीटरचमुख्य बिजली परीक्षण इकाई, 0-30,000 rpm से स्टीप्लेस स्पीड रेगुलेशन में सक्षम, 150% ओवरलोड ऑपरेशन का समर्थन करता है, विद्युत चुम्बकीय लोडिंग के माध्यम से टॉर्क को सटीक रूप से नियंत्रित करता है, और एक साथ परीक्षण शक्ति को वापस ग्रिड में पुनर्प्राप्त करता है।

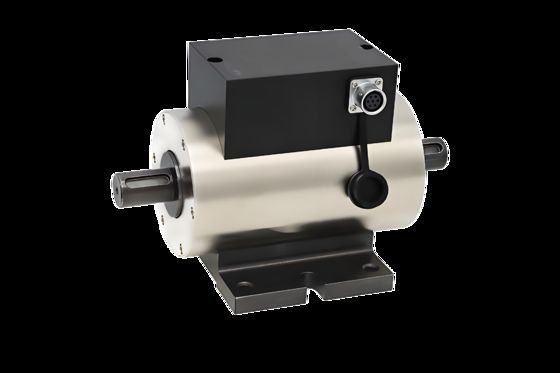

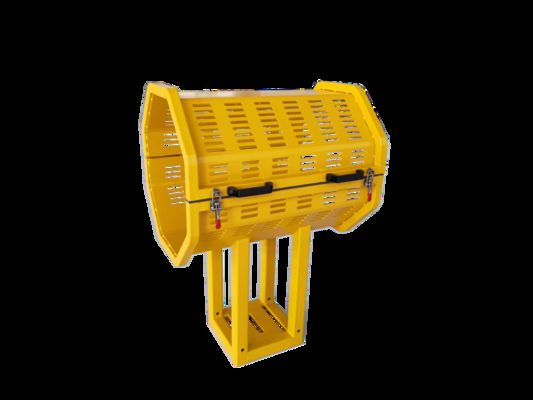

4)टॉर्क और स्पीड सेंसरचटॉर्क रेंज 50Nm, स्पीड रेंज 30,000r/min, सटीकता स्तर ≤0.1% FS, हाइड्रोलिक पंप/मोटर टॉर्क और स्पीड डेटा का वास्तविक समय अधिग्रहण, प्रदर्शन गणना के लिए एक अत्यधिक विश्वसनीय डेटा स्रोत प्रदान करता है;

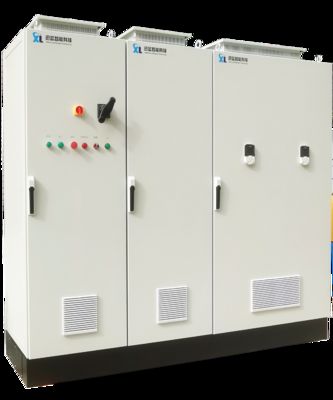

7।चर आवृत्ति इन्वर्टर सिस्टमच±0.01Hz की नियंत्रण सटीकता के साथ प्रत्यक्ष टॉर्क नियंत्रण (DTC) अपनाता है; ऑपरेटिंग तापमान रेंज 0°C से 40°C है, सुरक्षा स्तर IP54 है, और यह 1000m से कम ऊंचाई पर पूर्ण भार पर संचालित हो सकता है जिसमें ≤80dB का शोर स्तर है, जो कठोर औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करता है;

6)लोड मॉड्यूलचदो प्रकार के लोड हैं: ① प्रवाह लोड: हाइड्रोलिक पंप के प्रवाह-दबाव विशेषताओं का परीक्षण करने के लिए थ्रॉटल और रिलीफ वाल्व के माध्यम से तेल के प्रवाह को नियंत्रित करता है; ② रैखिक लोड: हाइड्रोलिक घटकों के प्रतिक्रिया प्रदर्शन को प्रत्यागामी चर भार के तहत सत्यापित करने के लिए विमान नियंत्रण सतह लोड विशेषताओं का अनुकरण करने के लिए हाइड्रोलिक एक्चुएटर का उपयोग करता है;

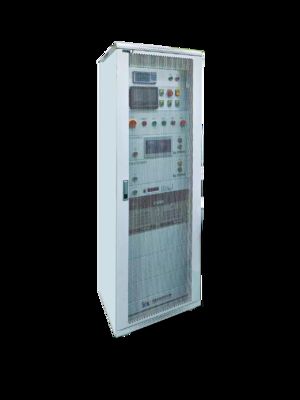

7)माप और नियंत्रण मॉड्यूलचएक मल्टी-चैनल डेटा अधिग्रहण इकाई (नमूनाकरण आवृत्ति 500Hz) को एकीकृत करता है, टॉर्क, दबाव, प्रवाह, तापमान, आदि सहित 120+ मापदंडों के एक साथ अधिग्रहण का समर्थन करता है, और स्वचालित रूप से प्रदर्शन वक्र (जैसे पंप दक्षता मानचित्र) और परीक्षण रिपोर्ट उत्पन्न करता है;

8)रिमोट कंट्रोल मॉड्यूलचDSP+FPGA डुअल-कोर आर्किटेक्चर को अपनाता है, X86 आर्किटेक्चर CPU (मुख्य आवृत्ति 750MHz, मेमोरी 512MB, DOM डिस्क 4GB) से लैस है, प्री-इंस्टॉल्ड Win10 ऑपरेटिंग सिस्टम, परीक्षण प्रक्रिया और डेटा देखने के LAN/क्लाउड रिमोट कंट्रोल का समर्थन करता है, और मानव रहित परीक्षण का एहसास करता है।

3। 22kW हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटरतकनीकीपैरामीटर

4।SSCH22-15000-3000022kW हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्टबेनमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)संदर्भ मानक

घरेलू मानक

1) GB/T 3766-2021 हाइड्रोलिक ट्रांसमिशन सिस्टम और उनके घटकों के लिए सामान्य नियम और सुरक्षा आवश्यकताएं

2) GB/T 17487-2021 हाइड्रोलिक पंप परीक्षण विधियाँ

3) GB/T 7936-2021 "हाइड्रोलिक ट्रांसमिशन तेलों में ठोस कण संदूषण स्तर के लिए कोड"

4) GJB 5203-2003 "विमानन हाइड्रोलिक सिस्टम और एक्सेसरीज़ के लिए सामान्य विनिर्देश" (सैन्य/विमानन क्षेत्रों पर लागू)

अंतर्राष्ट्रीय मानक

1) ISO 4413:2010 "हाइड्रोलिक द्रव शक्ति-सिस्टम और उनके घटकों के लिए सामान्य नियम और सुरक्षा आवश्यकताएं"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "हाइड्रोलिक द्रव शक्ति-पंपों के लिए परीक्षण विधियाँ" (जर्मन औद्योगिक मानक, उच्च-अंत हाइड्रोलिक परीक्षण के लिए उपयुक्त)

5।SSCH22-15000-3000022kWहाइड्रोलिक ट्रांसमिशन सिस्टमडायनेमोमीटर टेस्टबेनमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)मुख्य लाभ

1)उच्च गति, उच्च-सटीक परीक्षण क्षमताएंचइलेक्ट्रिक डायनेमोमीटर में अधिकतम 30,000 r/min की गति है और यह ±0.1% FS की सटीकता के साथ एक टॉर्क सेंसर से लैस है। यह उच्च गति पर विमान हाइड्रोलिक पंप के क्षणिक प्रदर्शन में उतार-चढ़ाव को पकड़ने की अनुमति देता है, जो उच्च-अंत हाइड्रोलिक घटकों की "उच्च-गति, कम-त्रुटि" परीक्षण आवश्यकताओं को पूरा करता है।

2)विमानन परिदृश्यों के लिए गहराई से अनुकूलितचरैखिक लोड मॉड्यूल हाइड्रोलिक एक्चुएटर के माध्यम से विमान नियंत्रण सतह लोड विशेषताओं का अनुकरण करता है। 35MPa उच्च-दबाव विमानन हाइड्रोलिक पंप के साथ संयुक्त, यह विमानन हाइड्रोलिक सिस्टम की वास्तविक परिचालन स्थितियों को दोहरा सकता है, जो विमानन हाइड्रोलिक घटकों के विकास के लिए एक यथार्थवादी परीक्षण वातावरण प्रदान करता है।

3)ऊर्जा पुनर्प्राप्ति और ऊर्जा बचतचइलेक्ट्रिक डायनेमोमीटर 85% से अधिक बिजली पुन: संचरण प्राप्त करता है, जो पारंपरिक प्रतिरोधक लोड टेस्ट बेंच की तुलना में वार्षिक ऊर्जा खपत को 40% से अधिक कम करता है। यह 500 घंटे से अधिक समय तक हाइड्रोलिक पंप के दीर्घकालिक धीरज परीक्षण के लिए विशेष रूप से उपयुक्त है, जिससे परिचालन लागत में काफी कमी आती है।

4)रिमोट इंटेलिजेंट कंट्रोलचDSP+FPGA आर्किटेक्चर रिमोट कंट्रोल मॉड्यूल विंडोज 10 सिस्टम ऑपरेशन का समर्थन करता है, जो 100 किमी के भीतर रिमोट स्टार्ट-स्टॉप परीक्षण और डेटा पुनर्प्राप्ति को सक्षम करता है। स्वचालित रिपोर्ट पीढ़ी फ़ंक्शन के साथ संयुक्त, परीक्षण दक्षता में 30% की वृद्धि होती है;

7।बहुआयामी लोड कवरेजचप्रवाह लोड (थ्रॉटल वाल्व/रिलीफ वाल्व) और रैखिक लोड (एक्ट्यूएटर) का डुअल-मोड डिज़ाइन एक साथ हाइड्रोलिक पंप "स्थिर प्रदर्शन अंशांकन" और "गतिशील लोड प्रतिक्रिया" परीक्षण को बेंच उपकरण को बदले बिना पूरा कर सकता है;

6)उच्च विश्वसनीयता और पर्यावरणीय अनुकूलन क्षमताचचर आवृत्ति इन्वर्टर सिस्टम में IP54 सुरक्षा स्तर और -0.1-0.5MPa ईंधन टैंक दबाव समायोजन है, जो इसे प्रयोगशालाओं और विमानन भागों के कारखानों जैसे कई परिदृश्यों के लिए उपयुक्त बनाता है, और कम तापमान (0°C) और धूल भरे वातावरण में स्थिर रूप से संचालित हो सकता है।

6।SSCH22-15000-30000 22kW हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्टबेनमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)अनुप्रयोग क्षेत्र

1)एयरोस्पेस हाइड्रोलिक घटक अनुसंधानमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)और विकासचविमान हाइड्रोलिक पंप, पतवार एक्चुएटर और हाइड्रोलिक वाल्व समूहों के उच्च-गति और उच्च-दबाव प्रदर्शन का परीक्षण करना, और सैन्य और नागरिक विमानों के लिए हाइड्रोलिक सिस्टम के प्रारंभिक अनुसंधान और घटक चयन के अनुकूल होना;

2)उच्च-अंत औद्योगिक हाइड्रोलिक उपकरणों का गुणवत्ता निरीक्षणचउच्च-दबाव प्लंजर पंप (जैसे 35MPa इंजेक्शन मोल्डिंग मशीन हाइड्रोलिक पंप) और उच्च-गति हाइड्रोलिक मोटर्स (जैसे मशीन टूल स्पिंडल हाइड्रोलिक ड्राइव यूनिट) के लिए फैक्टरी प्रदर्शन सत्यापन और जीवनकाल मूल्यांकन का संचालन करना;

3)हाइड्रोलिक माध्यम प्रदर्शन परीक्षणचविभिन्न प्रकार के विमानन हाइड्रोलिक तेल (जैसे MIL-PRF-83282) का उपयोग करते हुए, उच्च गति और उच्च दबाव के तहत तेल की चिकनाई और संदूषण प्रतिरोध का परीक्षण किया जाता है ताकि हाइड्रोलिक तेल चयन के लिए डेटा समर्थन प्रदान किया जा सके;

4)वैज्ञानिक अनुसंधान संस्थानों में अभिनव अनुसंधानमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)विश्वविद्यालय और अनुसंधान संस्थान इस तकनीक का उपयोग "उच्च-गति हाइड्रोलिक ट्रांसमिशन दक्षता अनुकूलन" और "विमानन हाइड्रोलिक सिस्टम दोष सिमुलेशन" जैसे विषयों पर शोध के लिए करते हैं, जो अनुकूलित परीक्षण प्रक्रियाओं के विकास का समर्थन करते हैं।मुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)सैन्य हाइड्रोलिक घटक स्वीकृतिचGJB 5203-2003 मानकों का अनुपालन करते हुए, हम टैंक और बख्तरबंद वाहनों जैसे सैन्य उपकरणों में हाइड्रोलिक ट्रांसमिशन सिस्टम के लिए स्वीकृति परीक्षण सेवाएं प्रदान करते हैं, जो चरम परिचालन स्थितियों के तहत उनकी विश्वसनीयता को सत्यापित करते हैं।

7।हाइड्रोलिक ट्रांसमिशन सिस्टम डायनेमोमीटर टेस्ट बेनचमॉडल

सूचीमॉडलमुख्य विन्यास (इलेक्ट्रिक डायनेमोमीटर)SSCH11-15000-35000 हाइड्रोलिक पंप दबाव को अपनाएं
