SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच

SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच

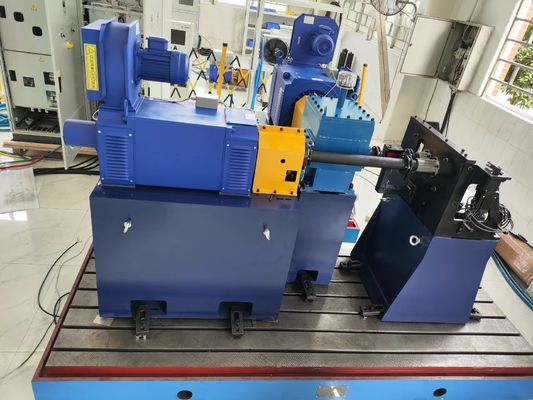

1. SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच सिस्टम अवलोकन

SSCH160-6000-10000 हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच विशेष रूप से भारी-ड्यूटी औद्योगिक हाइड्रोलिक्स के लिए डिज़ाइन किया गया है। यह 160kW उच्च-भार वाले इलेक्ट्रिक डायनेमोमीटर, एक औद्योगिक-ग्रेड उच्च-दबाव हाइड्रोलिक पंप, एक मल्टी-कंडीशन लोड मॉड्यूल और एक औद्योगिक-ग्रेड माप और नियंत्रण प्रणाली को एकीकृत करता है। यह उच्च-दबाव (50MPa), उच्च-भार (160kW निरंतर भार), और स्थिर-अवस्था परिचालन स्थितियों के तहत औद्योगिक हाइड्रोलिक पंपों के व्यापक प्रदर्शन परीक्षण को सक्षम बनाता है। सिस्टम 85%+ विद्युत ऊर्जा पुन:परिसंचरण का समर्थन करता है और इंजेक्शन मोल्डिंग मशीनों, धातु विज्ञान मशीनरी और खनन उपकरणों में उपयोग किए जाने वाले उच्च-दबाव हाइड्रोलिक पंपों के प्रदर्शन अंशांकन, 1000-घंटे सहनशक्ति सत्यापन और दोष सिमुलेशन के लिए उपयुक्त है। यह औद्योगिक हाइड्रोलिक्स उद्योग की उच्च-विश्वसनीयता, उच्च-भार और लंबी-चक्र परीक्षण आवश्यकताओं को पूरा करता है।

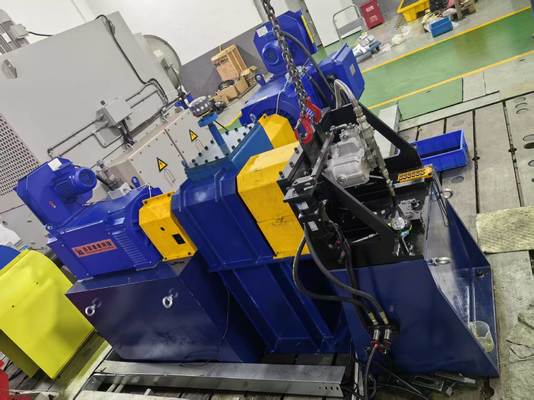

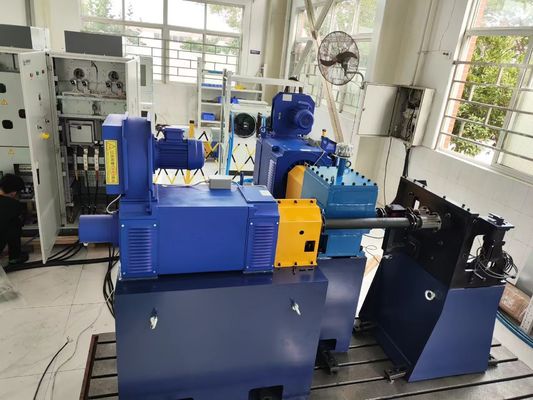

2. SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच सिस्टम घटक

1) औद्योगिक उच्च-दबाव हाइड्रोलिक पंप: रेटेड दबाव 50MPa, प्रवाह दर 80L/min, औद्योगिक एंटी-वियर हाइड्रोलिक तेल (जैसे L-HM46/68) के लिए उपयुक्त, उच्च-दबाव दीर्घकालिक संचालन स्थिरता के साथ, लोड मॉड्यूल के लिए एक निरंतर उच्च-दबाव तेल स्रोत प्रदान करता है, इंजेक्शन मोल्डिंग मशीनों और धातु विज्ञान प्रेस की वास्तविक तेल आपूर्ति स्थितियों का अनुकरण करता है;

2) ईंधन टैंक मॉड्यूल: 200L उपलब्ध आयतन, बूस्ट समायोजन रेंज 0-0.3MPa (औद्योगिक पंपों की दबाव विनियमन आवश्यकताओं के अनुकूल), तेल संदूषण के कारण हाइड्रोलिक पंप के घिसाव को रोकने और उच्च-दबाव स्थितियों के तहत तेल की सफाई और परिसंचरण स्थिरता सुनिश्चित करने के लिए एक तीन-चरण निस्पंदन प्रणाली (10μm सटीकता) से सुसज्जित;

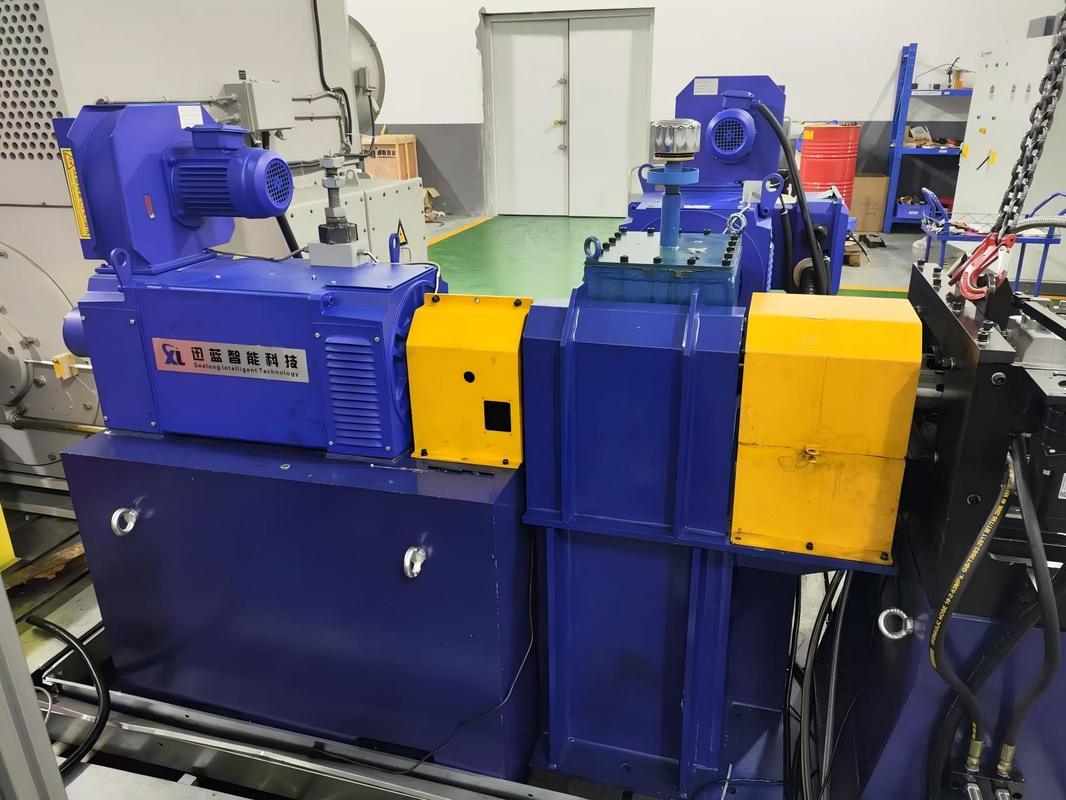

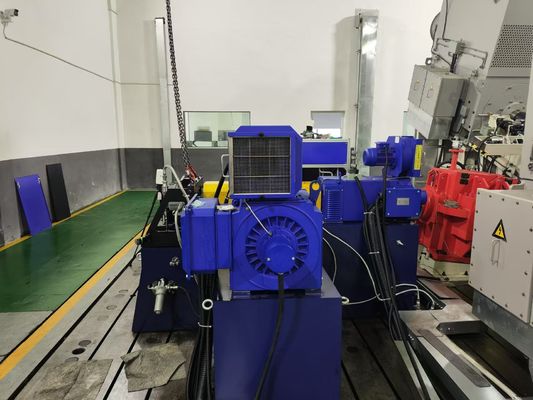

3) 160kW इलेक्ट्रिक डायनेमोमीटर: कोर पावर टेस्ट यूनिट 0 से 10,000 rpm तक स्टीप्लेस स्पीड रेगुलेशन प्रदान करता है, 120% ओवरलोड ऑपरेशन का समर्थन करता है (10 मिनट की अल्पकालिक अवधि, औद्योगिक पंप स्टार्ट-अप और शटडाउन शॉक लोड के लिए उपयुक्त), विद्युत चुम्बकीय बल लोडिंग के माध्यम से स्थिर-अवस्था टॉर्क को सटीक रूप से नियंत्रित करता है, और ≥85% की पावर रिटर्न दक्षता का परीक्षण करता है;

4) टॉर्क और स्पीड सेंसर: टॉर्क रेंज 0-500Nm, स्पीड रेंज 0-10000r/min, सटीकता स्तर ≤0.1% FS, औद्योगिक हाइड्रोलिक पंपों के टॉर्क और स्पीड डेटा का वास्तविक समय अधिग्रहण, उच्च भार के तहत स्थिर-अवस्था डेटा अधिग्रहण की आवश्यकताओं के अनुकूलन;

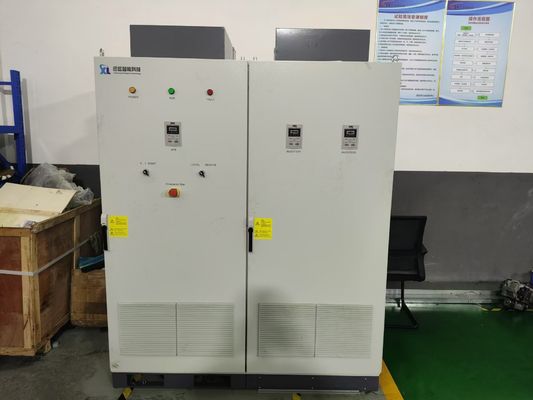

5) वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम: ±0.01Hz की नियंत्रण सटीकता के साथ डायरेक्ट टॉर्क कंट्रोल (DTC) का उपयोग करता है; 0°C से 45°C (औद्योगिक कार्यशालाओं में तापमान में उतार-चढ़ाव के साथ संगत) की ऑपरेटिंग तापमान रेंज में संचालित होता है, IP54 सुरक्षा स्तर है, 1000m से कम ऊंचाई पर 100% पूर्ण भार पर संचालित होता है, ≤85dB का शोर स्तर है, और औद्योगिक LAN के लिए Modbus संचार प्रोटोकॉल का समर्थन करता है;

6) लोड मॉड्यूल: ये मॉड्यूल तीन प्रकार के औद्योगिक भार में विभाजित हैं: ① उच्च-दबाव राहत भार: यह मॉड्यूल हाइड्रोलिक पंप की उच्च-दबाव स्थिर-अवस्था दबाव-प्रवाह विशेषताओं का परीक्षण करने के लिए 50MPa-क्लास राहत वाल्व समूह का उपयोग करता है; ② आनुपातिक थ्रॉटलिंग भार: यह मॉड्यूल इंजेक्शन मोल्डिंग मशीन के मोल्ड क्लैंपिंग/ओपनिंग के दौरान प्रवाह परिवर्तनों का अनुकरण करने के लिए एक आनुपातिक वाल्व का उपयोग करता है; और ③ भारी-ड्यूटी लोडिंग सिलेंडर: यह मॉड्यूल धातु विज्ञान उपकरण प्रेसिंग और खनन मशीनरी लिफ्टिंग की भारी-ड्यूटी स्थितियों का अनुकरण करने के लिए 50kN-क्लास हाइड्रोलिक एक्चुएटर का उपयोग करता है।

7) माप और नियंत्रण मॉड्यूल: एक मल्टी-चैनल डेटा अधिग्रहण यूनिट (नमूनाकरण आवृत्ति 300Hz, औद्योगिक स्थिर-अवस्था परीक्षण के लिए उपयुक्त) को एकीकृत करता है, टॉर्क, दबाव (0-60MPa), प्रवाह (0-100L/min), तेल का तापमान सहित 150 से अधिक मापदंडों के एक साथ अधिग्रहण का समर्थन करता है, और स्वचालित रूप से पंप वॉल्यूमेट्रिक दक्षता और कुल दक्षता वक्र उत्पन्न करता है, साथ ही औद्योगिक उपकरणों के लिए विशिष्ट परीक्षण रिपोर्ट भी उत्पन्न करता है।

8) रिमोट कंट्रोल मॉड्यूल: यह मॉड्यूल एक DSP+FPGA डुअल-कोर आर्किटेक्चर, एक X86 आर्किटेक्चर CPU (1.0GHz मुख्य आवृत्ति, 1GB मेमोरी, 8GB DOM डिस्क) का उपयोग करता है, और Win10 IoT औद्योगिक संस्करण सिस्टम के साथ पूर्व-स्थापित है। यह कार्यशाला MES सिस्टम के साथ डॉकिंग का समर्थन करता है और 500 मीटर के भीतर स्थानीय/रिमोट कंट्रोल प्राप्त कर सकता है, जो औद्योगिक मानव रहित कार्यशालाओं की आवश्यकताओं के अनुकूल है।



3. 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच तकनीकी पैरामीटर



पैरामीटर	तकनीकी संकेतक	पैरामीटर	तकनीकी संकेतक
रेटेड पावर	160kW	स्थिर टॉर्क स्पीड रेंज	0-6000rpm
अधिकतम आउटपुट स्पीड	10000rpm	स्थिर पावर स्पीड रेंज	6000-10000rpm
ओवरलोड क्षमता	120% (10 मिनट की अल्पकालिक अवधि)	रेटेड टॉर्क	255Nm
टॉर्क माप रेंज	0-500Nm (अनुकूली सेंसर)	ऊर्जा पुनर्प्राप्ति दक्षता	≥85% (ग्रिड पर वापस)
स्पीड माप सटीकता	±0.01%FS	शीतलन विधि	प्रेशर वाटर कूलिंग + स्वतंत्र हीट डिसिपेशन चक्र
नियंत्रण विधि	टॉर्क/स्पीड/पावर थ्री-लूप क्लोज्ड-लूप कंट्रोल	अडाप्टर बिजली की आपूर्ति	380V±10% तीन-चरण 50Hz (स्वतंत्र ट्रांसफार्मर की आवश्यकता)
स्थिर-अवस्था नियंत्रण सटीकता	टॉर्क ±0.2% FS, स्पीड ±0.1rpm	लागू हाइड्रोलिक पंप पावर रेंज	80-200kW (मुख्यधारा के औद्योगिक मध्यम और बड़े पावर पंपों को कवर करना)



4. SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर संदर्भ मानक



घरेलू मानक



1) GB/T 3766-2021 हाइड्रोलिक ट्रांसमिशन सिस्टम और उनके घटकों के लिए सामान्य नियम और सुरक्षा आवश्यकताएं
2) GB/T 17487-2021 हाइड्रोलिक पंप परीक्षण विधियाँ
3) GB/T 23537-2017 हाइड्रोलिक पिस्टन पंप (औद्योगिक उच्च-दबाव पिस्टन पंप के लिए विशेष मानक)
4) JB/T 7039-2016 "हाइड्रोलिक पंपों के लिए शोर मान की सीमा" (औद्योगिक कार्यशालाओं के लिए शोर अनुपालन आवश्यकताएं)



अंतर्राष्ट्रीय मानक



1) ISO 4413:2010 "हाइड्रोलिक द्रव शक्ति-सिस्टम और उनके घटकों के लिए सामान्य नियम और सुरक्षा आवश्यकताएं"
2) ISO 10770-1:2019 "हाइड्रोलिक द्रव शक्ति-पंप और मोटर-भाग 1: नाममात्र दबाव, नाममात्र विस्थापन और नाममात्र गति" (औद्योगिक पंप नाममात्र पैरामीटर मानक)
3) DIN 24313:2019 हाइड्रोलिक द्रव शक्ति-पंपों के लिए परीक्षण विधियाँ
4) ISO 9906:2012 "आंतरिक दहन इंजन-प्रदर्शन" (औद्योगिक पंप ड्राइव मोटर प्रदर्शन परीक्षण के लिए उपयुक्त)



5. SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच कोर लाभ



1) उच्च-भार स्थिर-अवस्था परीक्षण क्षमता: 160kW डायनेमोमीटर 0-10,000 rpm से स्थिर-अवस्था संचालन का समर्थन करता है, जिसमें ±0.2% FS की टॉर्क नियंत्रण सटीकता है। यह 72 लगातार घंटों तक औद्योगिक हाइड्रोलिक पंपों का 50 MPa उच्च-दबाव स्थिर-अवस्था परीक्षण कर सकता है, जो इंजेक्शन मोल्डिंग मशीन पंपों के "24-घंटे निरंतर संचालन" ऑपरेटिंग स्थिति सिमुलेशन के अनुकूल है।



2) औद्योगिक उच्च दबाव के लिए गहरी अनुकूलन: 50MPa-क्लास हाइड्रोलिक पंप + उच्च-दबाव राहत वाल्व समूह, मुख्यधारा के औद्योगिक उच्च-दबाव प्लंजर पंपों (35-70MPa) की परीक्षण आवश्यकताओं को कवर करता है, उच्च दबाव के तहत पंप की वॉल्यूमेट्रिक दक्षता क्षीणन प्रवृत्ति को सटीक रूप से कैप्चर कर सकता है, औद्योगिक उपकरणों के हाइड्रोलिक सिस्टम के चयन के लिए डेटा समर्थन प्रदान करता है;



3) ऊर्जा बचत और लागत लाभ: 85% से अधिक की ऊर्जा पुन:प्रसारण दक्षता के साथ, सिस्टम पूर्ण 160kW भार पर प्रति घंटे लगभग 136kWh बिजली की वसूली करता है, जो पारंपरिक प्रतिरोधक भार परीक्षण बेंचों की तुलना में वार्षिक ऊर्जा लागत में 60% से अधिक की बचत करता है। यह विशेष रूप से औद्योगिक पंपों के बैच गुणवत्ता निरीक्षण और दीर्घकालिक स्थायित्व परीक्षण के लिए उपयुक्त है।



4) एकाधिक औद्योगिक कार्य स्थिति सिमुलेशन: लोड मॉड्यूल तीन-मोड स्विचिंग का समर्थन करता है: उच्च-दबाव अतिप्रवाह (धातु विज्ञान प्रेसिंग), आनुपातिक थ्रॉटलिंग (इंजेक्शन मोल्डिंग क्लैंपिंग), और भारी-भार लोडिंग (खनन लिफ्टिंग)। विभिन्न औद्योगिक परिदृश्यों में पंप प्रदर्शन परीक्षण उपकरण बदले बिना पूरा किया जा सकता है।



5) औद्योगिक कार्यशाला अनुकूलन क्षमता: वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम में IP54 सुरक्षा और प्रेशर वाटर कूलिंग है, जो इसे औद्योगिक कार्यशालाओं के धूल भरे और तापमान में उतार-चढ़ाव वाले वातावरण के अनुकूल बनाता है। यह कार्यशाला के MES सिस्टम के साथ Modbus प्रोटोकॉल एकीकरण का भी समर्थन करता है, जिससे परीक्षण डेटा को उत्पादन प्रबंधन प्रणाली के साथ जोड़ा जा सकता है।



6) उच्च-विश्वसनीयता डिजाइन: डायनेमोमीटर के मुख्य घटक औद्योगिक-ग्रेड टिकाऊ सामग्री (जैसे SKF औद्योगिक भारी-ड्यूटी श्रृंखला बीयरिंग) से बने होते हैं, जिसमें ≤30 घंटे का वार्षिक रखरखाव समय होता है; तीन-चरण तेल टैंक निस्पंदन प्रणाली हाइड्रोलिक पंप के घिसाव को कम करती है और परीक्षण उपकरण के सेवा जीवन को बढ़ाती है।



6. SSCH160-6000-10000 160kW औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर सिस्टम अनुप्रयोग



1) भारी-ड्यूटी इंजेक्शन मोल्डिंग मशीन हाइड्रोलिक पंप परीक्षण: इंजेक्शन मोल्डिंग मशीनों में 35-50MPa उच्च-दबाव प्लंजर पंपों को लक्षित करते हुए, यह परीक्षण मोल्ड क्लैंपिंग/इंजेक्शन स्थितियों के तहत दबाव-प्रवाह विशेषताओं और वॉल्यूमेट्रिक दक्षता को मापता है ताकि इंजेक्शन मोल्डेड उत्पादों की मोल्डिंग स्थिरता सुनिश्चित की जा सके।



2) धातु विज्ञान मशीनरी हाइड्रोलिक सिस्टम सत्यापन: धातु विज्ञान प्रेस और रोलिंग मिलों में उपयोग किए जाने वाले 40-60MPa हाइड्रोलिक पंपों के अनुकूल, उच्च तापमान और भारी-भार स्थितियों का अनुकरण करता है, और पंप की उच्च-दबाव, दीर्घकालिक परिचालन विश्वसनीयता और दोष चेतावनी क्षमताओं को सत्यापित करता है;



3) खनन मशीनरी हाइड्रोलिक पंप गुणवत्ता निरीक्षण: खनन उत्खनन और लोडर के हाइड्रोलिक मुख्य पंपों (30-50MPa) के लिए फैक्टरी प्रदर्शन अंशांकन प्रदान करें, लोड-संवेदनशील नियंत्रण और प्रदूषण-रोधी क्षमताओं का परीक्षण करें, और कठोर खनन वातावरण में उपकरण की उपलब्धता सुनिश्चित करें;



4) जहाज डेक मशीनरी परीक्षण: जहाज एंकर विंच और विंच में उपयोग किए जाने वाले 30-40MPa हाइड्रोलिक पंपों के लिए, कम गति और भारी-भार स्थितियों के तहत टॉर्क आउटपुट और दक्षता का परीक्षण किया जाता है ताकि जहाज निर्माण उद्योग की विश्वसनीयता आवश्यकताओं को पूरा किया जा सके;



5) औद्योगिक हाइड्रोलिक पंप आर एंड डी और सुधार: हाइड्रोलिक पंप निर्माताओं के लिए 80-200kW मध्यम और बड़े पावर पंपों का आर एंड डी और परीक्षण प्रदान करें, पंप की उच्च-दबाव सीलिंग संरचना और वितरण प्लेट डिजाइन को अनुकूलित करें, और उत्पाद प्रतिस्पर्धात्मकता को बढ़ाएं।



7. औद्योगिक हाइड्रोलिक पंप डायनेमोमीटर टेस्ट बेंच मॉडल सूची



मॉडल	कोर कॉन्फ़िगरेशन (इलेक्ट्रिक डायनेमोमीटर)	अधिकतम परीक्षण गति	हाइड्रोलिक पंप दबाव को अपनाएं
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
टिप्पणी	ग्राहक की जरूरतों के अनुसार बिजली, गति और लोड मॉड्यूल के अनुकूलन का समर्थन करें (जैसे उच्च तापमान पर्यावरण कक्ष और प्रदूषण-रोधी परीक्षण मॉड्यूल जोड़ना)





•डिलीवरी: मानक मॉडल 55 दिनों के भीतर शिप करते हैं (मध्यम-शक्ति वाले उपकरणों के लिए उत्पादन चक्र 160kW से कम है); अनुकूलित मॉडल 55-110 दिनों के भीतर शिप करते हैं (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित, और मध्यम-शक्ति वाले उपकरणों के लिए विशेष रूप से एक सीमा शुल्क घोषणा सूची)। एक "मॉड्यूलर इंस्टॉलेशन किट" भी उपलब्ध है (पहले से जुड़े कोर लाइनों के साथ, साइट पर स्थापना समय को 2 दिनों तक कम करना)।



•बिक्री के बाद सेवा: कोर घटक (डायनेमोमीटर, टॉर्क फ्लैंज) एक वर्ष के लिए गारंटीकृत हैं, और हम चीनी और अंग्रेजी दोनों में आजीवन द्विभाषी तकनीकी सहायता प्रदान करते हैं (प्रतिक्रिया समय ≤ 4 घंटे)। स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर भेजे जाते हैं। हम मुफ्त 1.5-दिवसीय ऑपरेटर प्रशिक्षण (मध्यम-शक्ति मोटर परीक्षण पर एक विशेष ट्यूटोरियल सहित) भी प्रदान करते हैं, और रिमोट डिबगिंग का समर्थन करते हैं (एक कंप्यूटर पर, मॉड्यूलर समाधान कॉन्फ़िगरेशन पर मार्गदर्शन सहित)।
