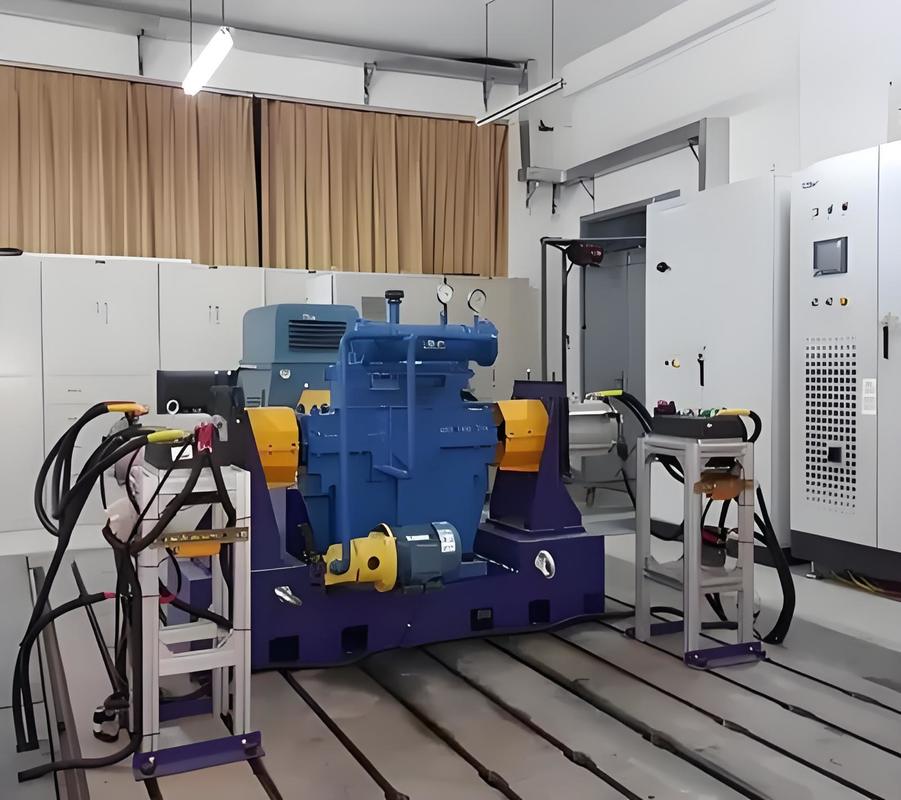

SSCD350-1250/4500 350kW मोटर प्रदर्शन इलेक्ट्रिक डायनामोमीटर बेंच सिस्टम

1. SSCD350-1250/4500 350kW नई ऊर्जा मोटर इलेक्ट्रिक डायनामोमीटर बेंच सिस्टम घटक विवरण



SSCD350-1250/4500 350kW मोटर परफॉर्मेंस डायनामोमीटर बेंच सिस्टम एक उच्च प्रदर्शन वाला व्यापक परीक्षण मंच है जिसे विशेष रूप से मध्यम और बड़ी शक्ति वाले मोटर्स के परीक्षण के लिए डिज़ाइन किया गया है।इस प्रणाली में एक गतिमान मापक जैसे मुख्य मॉड्यूल शामिल हैं।, एक उच्च परिशुद्धता टॉर्क सेंसर, एक बुद्धिमान माप और नियंत्रण प्रणाली, और एक व्यापक रेंज बैटरी सिम्युलेटर,वाणिज्यिक वाहनों के ड्राइव मोटर्स की प्रदर्शन सत्यापन आवश्यकताओं को व्यापक रूप से कवर करना, औद्योगिक मध्यम और बड़े मोटर्स और विशेष मोटर्स।



घटक का नाम	मुख्य विनिर्देश	ब्रांड

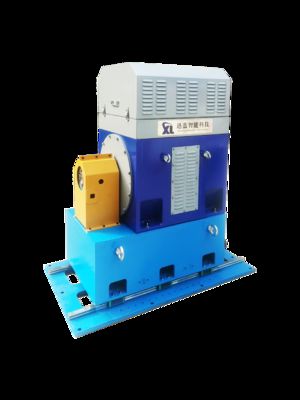

SSCD350-1250/4500 विद्युत गतिमानमापक	शक्तिः 350kW; नाममात्र गतिः 1250rpm, नाममात्र टोक़ः 2674Nm, अधिकतम गतिः 4500rpm, निरंतर शक्ति गतिः 1250-3750rpm, पानी से ठंडा;	सीलोन्ग

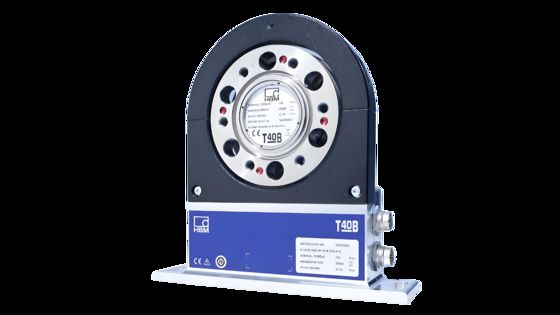

टॉर्क फ्लैंज	टॉर्क फ्लैंजः 0-3000Nm (सटीकताः 0.2% एफएस)	एचबीएम

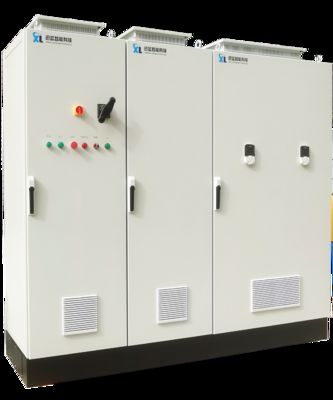

परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली	इनपुट वोल्टेजः तीन चरण AC 380V±10%; आवृत्तिः 50-60Hz; ओवरकंट्रेंट सुरक्षा मानः 1.5 गुना नामित वर्तमान; ओवरलोड, ओवरवोल्टेज और ओवरहीटिंग के खिलाफ कई सुरक्षा।	एबीबी

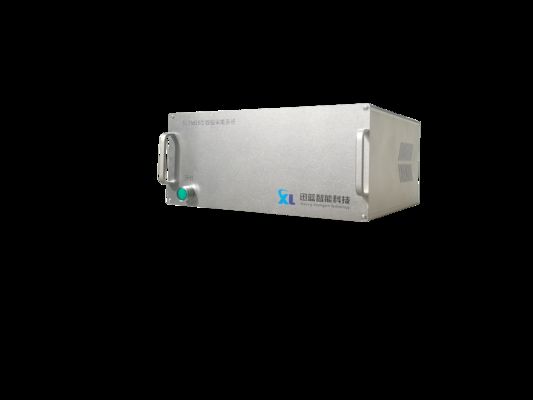

XLP-1000 माप और नियंत्रण प्रणाली	औद्योगिक पीसीः IPC710, सीपीयूः i7, मेमोरीः 32GB, हार्ड डिस्कः 1TB, XLP-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर	सीलोन्ग
डेटा अधिग्रहण प्रणाली	इसमें एक कंपन अधिग्रहण इकाई, एक तापमान अधिग्रहण इकाई, एक एनालॉग इनपुट अधिग्रहण इकाई और एक डिजिटल इनपुट अधिग्रहण इकाई शामिल है।	एडवांटेक ADAM-4017+
शक्ति विश्लेषक	मॉडल: WT5006; मूल सटीकताः 0.03% (0.01% रीडिंग + 0.02% रेंज) बैंडविड्थ: डीसी, 0.1Hz - 1MHz एलसीडी टचस्क्रीन 6-चैनल + एमटीआर	सीलोन्ग
वर्तमान ट्रांसफार्मर	1000 ए, 0.05% एफएस
बैटरी सिम्युलेटर	आउटपुट वोल्टेजः 24-1200V नाममात्र शक्तिः 300 किलोवाट पीक पावरः 375 किलोवाट नामित करंटः 800A पीक करंटः 1000A प्रतिक्रिया वोल्टेजः 323-427V बैटरी सिमुलेशनः यह सात प्रकार की बैटरी का अनुकरण कर सकता हैः तृतीयक लिथियम बैटरी, लिथियम मैंगनीज ऑक्साइड बैटरी, लिथियम टाइटेनैट बैटरी, लिथियम कोबाल्ट ऑक्साइड बैटरी,लिथियम आयरन फॉस्फेट बैटरी, लीड-एसिड बैटरी, और निकल-धातु हाइड्राइड बैटरी।	सीलोन्ग
वैकल्पिक
युग्मन	अनुमेय गतिः 5000 आरपीएम, अनुमेय टोक़ः 3000 एनएम	सीलोन्ग

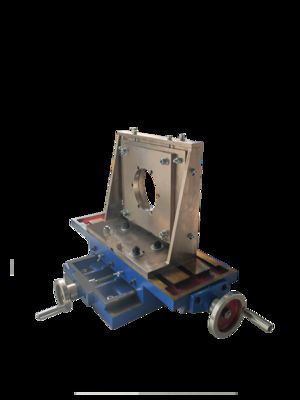

मोटर ब्रैकेट	ब्रैकेट समायोजन रेंज (मोटर केंद्र ऊंचाई): 200mm-500mm	सीलोन्ग
कास्ट आयरन प्लेट	सामग्रीः HT300 (तन्यता शक्ति ≥300MPa) ; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं।	सीलोन्ग
शॉक एम्बॉस्चर	स्प्रिंग शॉक एम्बॉसर्स; शॉक एम्बॉसर्स और कास्ट आयरन प्लेट्स उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं।	सीलोन्ग



2. SSCD350-1250/4500 350kW इलेक्ट्रिक डायनामोमीटर तकनीकी पैरामीटर



पैरामीटर श्रेणियाँ	तकनीकी संकेतकों
डायनामोमीटर निर्माता	सीलोन्ग
नामित शक्ति	350 किलोवाट
नामित टोक़	2674Nm
नामित गति	1250rpm
अधिकतम गति	4500 आरपीएम
निरंतर टोक़ की गति सीमा	0-1250 आरपीएम
निरंतर शक्ति की गति सीमा	1250-3750 आरपीएम
टॉर्क सेंसर मॉडल	T40B
टॉर्क सेंसर निर्माता	एचबीएम
टॉर्क सेंसर रेंज (एनएम)	0-3000Nm
सटीकता स्तर	0.2% एफएस



3. SSCD350-1250/4500 350kW मोटर प्रदर्शन इलेक्ट्रिक डायनामोमीटर बेंच सिस्टम मुख्य फायदे



1) व्यापक प्रदर्शन कवरेज: कोर डायनामोमीटर में 350 किलोवाट की शक्ति, 0-3000 एनएम की टोक़ रेंज और 4500 आरपीएम की अधिकतम गति है, जो मध्यम और उच्च शक्ति वाले मोटर्स की पूर्ण-स्थिति परीक्षण आवश्यकताओं को पूरा कर सकती है।1250-3750rpm की निरंतर शक्ति रेंज विभिन्न मोटर संचालन विशेषताओं के लिए उपयुक्त है.



2) उत्कृष्ट माप सटीकता: एचबीएम टॉर्क फ्लैंज की सटीकता 0.2% एफएस है, और सीलिंग पावर एनालाइजर की मूल सटीकता 0.03% है। एक बहुआयामी डेटा अधिग्रहण इकाई के साथ संयुक्त,यह कुंजी डेटा जैसे कि टोक़ का सटीक अधिग्रहण सुनिश्चित करता है, शक्ति, और तापमान।



3) मजबूत प्रणाली संगतता: बैटरी सिम्युलेटर 7 मुख्यधारा की बैटरी मॉडल का समर्थन करता है, जिसमें 24-1200V का आउटपुट वोल्टेज और 1000A का पीक करंट होता है, जो विभिन्न प्रकार के मोटर्स की पावर सप्लाई आवश्यकताओं के अनुकूल होता है;एबीबी आवृत्ति कनवर्टर प्रणाली 380V±10% के एक व्यापक इनपुट वोल्टेज के साथ संगत है और उत्कृष्ट स्थिरता है.



4) पूर्ण और लचीला विन्यास: इसमें माप और नियंत्रण, डेटा अधिग्रहण और शक्ति विश्लेषण जैसे मुख्य मॉड्यूल शामिल हैं। वैकल्पिक घटक जैसे कि युग्मन और मोटर ब्रैकेट उपलब्ध हैं।ब्रैकेट विभिन्न स्थापना आवश्यकताओं के अनुकूल करने के लिए 200mm-500mm की एक समायोजन रेंज हैकास्ट आयरन प्लेट और स्प्रिंग शॉक एम्बॉसर का संयोजन परीक्षण स्थिरता सुनिश्चित करता है।



4. SSCD350-1250/4500 350kW मोटर प्रदर्शन इलेक्ट्रिक डायनामोमीटर बेंच सिस्टम अनुप्रयोग क्षेत्र



1) नई ऊर्जा वाहन क्षेत्र: नई ऊर्जा वाहनों के लिए ड्राइव मोटर्स (पैसेंजर कारों और वाणिज्यिक वाहनों सहित) के प्रदर्शन परीक्षण के लिए उपयुक्त, जिसमें शक्ति, टोक़, दक्षता और स्थायित्व शामिल हैं,तृतीयक लिथियम और लिथियम आयरन फॉस्फेट जैसी मुख्यधारा की बैटरी की आवश्यकताओं को पूरा करने के लिए.



2) औद्योगिक मोटर क्षेत्र: हम 350 किलोवाट और उससे कम की औद्योगिक असिंक्रोनस मोटर्स और सिंक्रोनस मोटर्स पर फैक्ट्री परीक्षण और प्रकार परीक्षण कर सकते हैं।पानी के पंप जैसे सहायक मोटर्स के प्रदर्शन सत्यापन को कवर करता है, प्रशंसक और कंप्रेसर।



3) विशेष मोटर क्षेत्र: इंजीनियरिंग मशीनरी, जहाजों, रेल परिवहन और अन्य परिदृश्यों में प्रयुक्त मध्यम और उच्च शक्ति वाले विशेष मोटर्स के विशेष परीक्षण के लिए अनुकूलित,उच्च टोक़ और व्यापक गति रेंज के परीक्षण आवश्यकताओं को पूरा.



4) अनुसंधान एवं विकास और परीक्षण संस्थान: विश्वविद्यालयों, अनुसंधान संस्थानों और तीसरे पक्ष के परीक्षण संस्थानों के लिए मोटर प्रदर्शन अनुसंधान एवं विकास और मानक अनुपालन परीक्षण प्लेटफार्म प्रदान करना।और अनुकूलित परीक्षण समाधानों के कार्यान्वयन का समर्थन.



5. SSCD350-1250 /4500 350kW मोटर प्रदर्शन इलेक्ट्रिक डायनामोमीटर बेंच सिस्टम संदर्भ मानक



1) राष्ट्रीय मानक:



¥GB/T 18488.1-20 24 "इलेक्ट्रिक वाहनों के लिए ड्राइव मोटर सिस्टम - भाग 1: तकनीकी शर्तें",

¥GB/T 18488.2-20 24 "इलेक्ट्रिक वाहनों के लिए ड्राइव मोटर सिस्टम - भाग 2: परीक्षण विधियाँ",

जीबी 755-2019 "रोटिंग इलेक्ट्रिक मशीनों के रेटिंग और प्रदर्शन",

JB/T 10634-20 23 "इलेक्ट्रिक डायनामोमीटर".



2) अंतर्राष्ट्रीय मानक:



आईएसओ 15084-1:2017 सड़क वाहन - इलेक्ट्रिक ड्राइव सिस्टम - भाग 1: पावर इंटरफेस;

IEC 60034-1:2017 घुमावदार विद्युत मशीनें - भाग 1: रेटिंग और प्रदर्शन।



3) उद्योग से संबंधित: बैटरी सिम्युलेटर और पावर एनालाइज़र जैसे घटक अपने संबंधित उद्योग सटीकता और सुरक्षा मानकों के अनुरूप हैं (उदाहरण के लिए, एचबीएम टी 40 बी टॉर्क सेंसर आईएसओ 16613 के अनुरूप हैः2013 के कैलिब्रेशन मानक, और एबीबी आवृत्ति रूपांतरण प्रणाली आईईसी 61800-5-1 सुरक्षा मानक के अनुरूप है) ।



6. मोटर परफॉर्मेंस डायनामोमीटर टेस्ट बेंच सिस्टम मॉडल सूची



मॉडल	शक्ति (किलोवाट)	मोर्टार (एनएम)	नामित गति (आरपीएम)	अधिकतम गति (आरपीएम)	टोक़ माप की सटीकता
SSCD15-1000/4500	15	143	1000	4000	0.2% एफएस
SSCD30-1000/4500	30	286	1000	4000	0.2% एफएस
SSCD45-1000/4000	45	430	1000	4000	0.2% एफएस
SSCD60-1000/4000	60	573	1000	4000	0.2% एफएस
SSCD75-1000/4000	75	716	1000	4000	0.2% एफएस
SSCD90-1000/3500	90	859	1000	3500	0.2% एफएस
SSCD110-1000/3500	110	1050	1000	3500	0.2% एफएस
SSCD160-1000/3500	160	1528	1000	3500	0.2% एफएस
SSCD200-1000/3300	200	1910	1000	3300	0.2% एफएस
SSCD250-1000/3300	250	2387	1000	3300	0.2% एफएस
SSCD300-1000/3300	300	2865	1000	3300	0.2% एफएस
SSCD30-1500/5000	30	191	1500	5000	0.2% एफएस
SSCD45-1500/5000	45	286	1500	5000	0.2% एफएस
SSCD60-1500/5000	60	382	1500	5000	0.2% एफएस
SSCD90-1500/5000	90	573	1500	5000	0.2% एफएस
SSCD132-1500/4500	132	840	1500	4500	0.2% एफएस
SSCD160-1500/4500	160	1019	1500	4500	0.2% एफएस
SSCD200-1500/4000	200	1273	1500	4000	0.2% एफएस
SSCD250-1500/4000	250	1592	1500	4000	0.2% एफएस
SSCD300-1500/3800	300	1910	1500	3800	0.2% एफएस
SSCD350-1250/4500	350	2674	1250	4500	0.2% एफएस
SSCD400-1500/3800	400	2546	1500	3800	0.2% एफएस
SSCD500-1500/3800	500	3183	1500	3800	0.2% एफएस
शक्ति, गति रेंजअअधिग्रहण मॉड्यूल की संख्या अनुकूलित की जा सकती हैअs आवश्यक है.



7. वितरण और बिक्री के बाद सेवा



डिलीवरीःमानक मॉडल 90 दिनों में जहाज; अनुकूलित मॉडल 90-180 दिनों में जहाज (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित) ।



बिक्री के बाद सेवा:मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन द्विभाषी (चीनी और अंग्रेजी) तकनीकी सहायता (प्रतिक्रिया समय ≤ 4 घंटे);स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर भेजे जाते हैं और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर वितरित किए जाते हैं।; 1.5 दिन का निःशुल्क संचालन प्रशिक्षण प्रदान किया गया; दूरस्थ डिबगिंग समर्थित (कंप्यूटर आधारित, मॉड्यूलर समाधान विन्यास मार्गदर्शन सहित) ।
