उत्पाद विवरण:
|
| प्रमाणपत्र: | सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-1000आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 1000-3000 आरपीएम | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 3300RPM | रेटेड टोक़: | 1910Nm |
| मूल्यांकित शक्ति: | 200kW | माप श्रेणी: | 0-1000Nm |
| वज़न: | 1700kg | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 200 किलोवाट के मोटर डायनामोमीटर परीक्षण बेंच,विद्युत मोटर प्रदर्शन परीक्षण प्रणाली,गारंटी के साथ 3300V मोटर डायनामोमीटर |
||

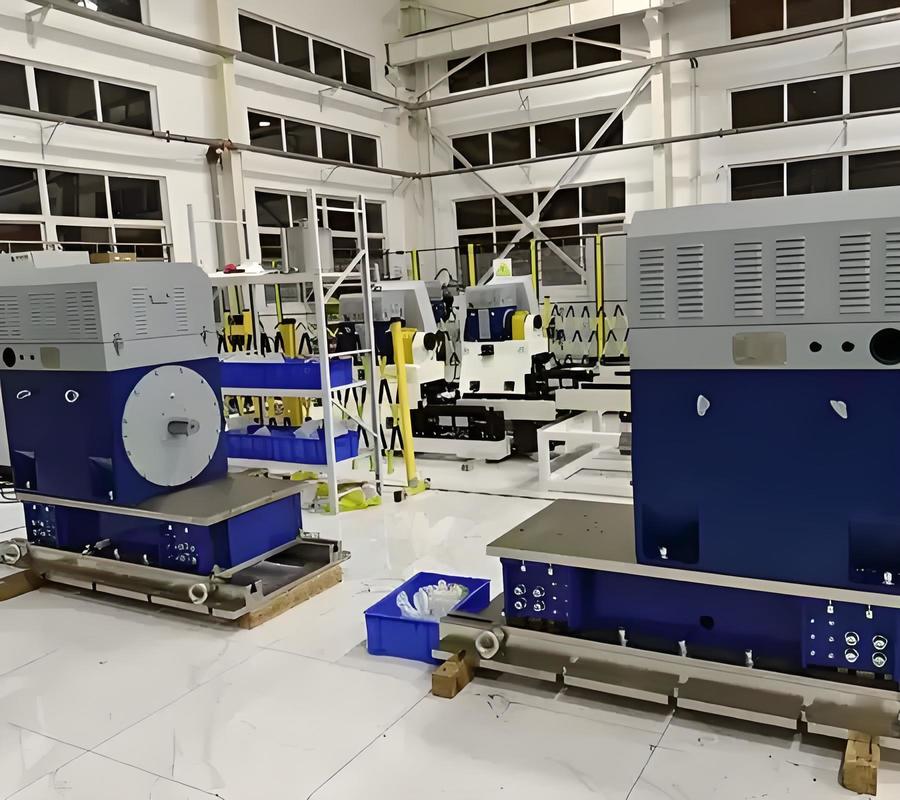

SSCD200-1000/3300 200kW मोटर परफॉर्मेंस डायनामोमीटर टेस्ट बेंच सिस्टम एक उच्च प्रदर्शन वाला व्यापक परीक्षण मंच है जिसे विशेष रूप से मध्यम और बड़ी शक्ति वाले मोटर्स के परीक्षण के लिए डिज़ाइन किया गया है।इस प्रणाली में एक गतिमान मापक जैसे मुख्य मॉड्यूल शामिल हैं।, एक उच्च परिशुद्धता टॉर्क सेंसर, एक बुद्धिमान माप और नियंत्रण प्रणाली, और एक व्यापक रेंज बैटरी सिम्युलेटर,वाणिज्यिक वाहनों के ड्राइव मोटर्स की प्रदर्शन सत्यापन आवश्यकताओं को व्यापक रूप से कवर करना, औद्योगिक मध्यम और बड़े मोटर्स और विशेष मोटर्स।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |

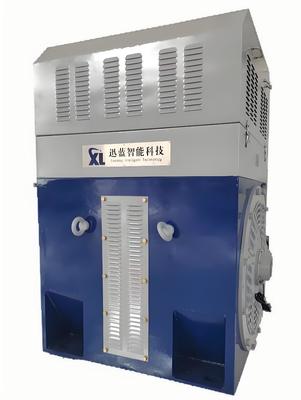

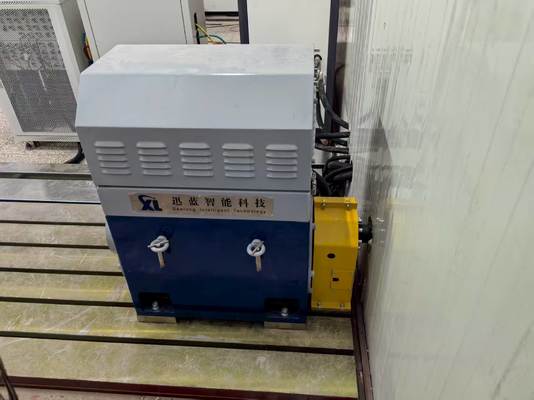

| SSCD200-1000/3300 विद्युत गतिमानमापक | शक्तिः 200 किलोवाट; नाममात्र गतिः 1000 आरपीएम; नाममात्र टोक़ः 1910 एनएम (गणना सूत्रः 9550×200/1000); अधिकतम गतिः 3300 आरपीएम; निरंतर शक्ति गतिः 1000-3000 आरपीएम; पानी ठंडा। | सीलोन्ग |
| टॉर्क फ्लैंज | माप रेंजः 0-2000Nm; माप सटीकताः 0.2% FS (ISO 16613:2013 कैलिब्रेशन मानक के अनुरूप) । | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | इनपुट वोल्टेजः तीन चरण AC 380V ± 10%; ऑपरेटिंग आवृत्तिः 50-60Hz; ओवरकंट्रेंट सुरक्षा मूल्यः 1.5 बार नामित वर्तमान; ओवरलोड, ओवरवोल्टेज के खिलाफ कई सुरक्षा से लैस,और अति ताप. | एबीबी |

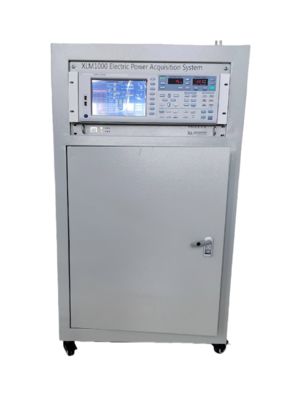

| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC710; सीपीयूः इंटेल कोर I7; मेमोरीः 32GB डीडीआर4; हार्ड ड्राइवः 1TB एसएसडी; पूर्व-स्थापित XLP-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर (वास्तविक समय डेटा अधिग्रहण, वक्र विश्लेषण का समर्थन करता है,और रिपोर्ट जनरेशन). | सीलोन्ग |
| डेटा अधिग्रहण मॉड्यूल | यह मध्यम और उच्च शक्ति वाले मोटर्स के परीक्षण के लिए उपयुक्त है और कई मापदंडों जैसे टोक़, गति, वोल्टेज, वर्तमान, तापमान और कंपन के एक साथ अधिग्रहण का समर्थन करता है। | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें एक कंपन अधिग्रहण इकाई (नमूना लेने की दर ≤ 1kHz), एक तापमान अधिग्रहण इकाई (माप सीमा -40~150°C), एक एनालॉग इनपुट अधिग्रहण इकाई (16-बिट रिज़ॉल्यूशन),और एक डिजिटल अधिग्रहण इकाई (8 इनपुट/आउटपुट). | एडवांटेक ADAM-4017+ |

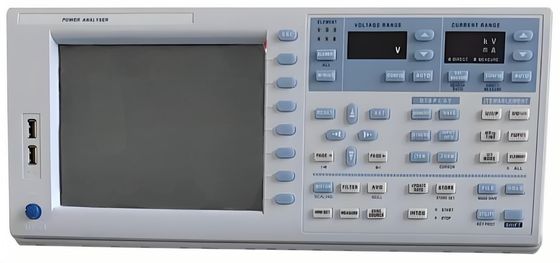

| शक्ति विश्लेषक | मॉडल: WT5006; मूल सटीकताः 0.03% (0.01% रीडिंग + 0.02% रेंज); बैंडविड्थः डीसी, 0.1Hz-1MHz; डिस्प्लेः 7-इंच एलसीडी टचस्क्रीन; चैनलः 6 चैनल + एमटीआर (मोटर-विशिष्ट चैनल) | सीलोन्ग |
| वर्तमान ट्रांसफार्मर | माप सीमाः 0-500A; माप सटीकताः 0.05% FS; रैखिकताः ≤0.02% FS | - |

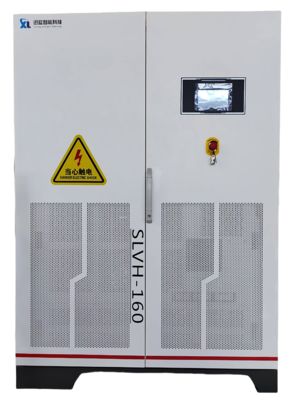

| बैटरी सिम्युलेटर | आउटपुट वोल्टेजः 24-1200V; नामित शक्तिः 220kW; पीक पावरः 275kW; नामित धाराः 550A; पीक धाराः 687.5A; समर्थित बैटरी मॉडलः तृतीयक लिथियम बैटरी, लिथियम मैंगनीज ऑक्साइड,लिथियम टाइटनेट, लिथियम कोबाल्ट ऑक्साइड, लिथियम आयरन फॉस्फेट, लीड-एसिड बैटरी और निकल-धातु हाइड्राइड बैटरी (7 प्रकार) । | सीलोन्ग |
| वैकल्पिक - युग्मन | अनुमेय गतिः 5000 आरपीएम; अनुमेय टोक़ः 2000 एनएम; सामग्रीः 45# स्टील (सतह टेम्पर्ड) । | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | समायोजन सीमा (मोटर केंद्र की ऊंचाई): 200 मिमी-500 मिमी; भार क्षमताः ≤500kg; समायोजन विधिः मैनुअल पेंच समायोजन | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300 (टेंशन शक्ति ≥300MPa); समतलताः ≤0.05mm/m; सतह की मोटाईः Ra≤1.6μm; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोन्ग |
| वैकल्पिक - शॉक अछूता | प्रकारः स्प्रिंग शॉक एम्बॉस्चर; नामित भारः 100-300 किलोग्राम/इकाई; डम्पिंग गुणांकः 0.2-0.3लागू कंपन आवृत्तिः 5-10 हर्ट्ज; उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करने के लिए शॉक एम्बॉसर और कास्ट आयरन प्लेट। | सीलोन्ग |
| पैरामीटर श्रेणियाँ | तकनीकी संकेतकों |
| डायनामोमीटर निर्माता | सीलोन्ग |
| नामित शक्ति | 200 किलोवाट |
| नामित टोक़ | 1910Nm |
| नामित गति | 1000 आरपीएम |
| अधिकतम गति | 3300rpm |
| निरंतर टोक़ की गति सीमा | 0-1000rpm |
| निरंतर शक्ति की गति सीमा | 1000-3000rpm |
| टॉर्क सेंसर मॉडल | T40B |
| टॉर्क सेंसर निर्माता | एचबीएम |
| टॉर्क सेंसर रेंज | 0-2000 एनएम |
| सटीकता वर्ग (टॉर्क माप) | 0.2% एफएस |
| शक्ति माप की सटीकता | 0.03% (0.01% रीडिंग + 0.02% रेंज) |
| डेटा अधिग्रहण की आवृत्ति | ≤1kHz |
| शीतलन विधि (डायनामोमीटर) | पानी ठंडा (इनलेट पानी का तापमान ≤35°C, पानी का दबाव 0.2-0.4MPa) |
200 किलोवाट की नाममात्र शक्ति और 0-1910 एनएम की टोक़ रेंज और 3300 आरपीएम की अधिकतम गति के साथ, यह मध्यम और बड़ी शक्ति वाले मोटर्स की पूर्ण स्थिति परीक्षण आवश्यकताओं को कवर करता है।1000-3000आरपीएम की निरंतर शक्ति रेंज वाणिज्यिक वाहनों के ड्राइव मोटर्स और औद्योगिक मध्यम और बड़े मोटर्स के परिचालन विशेषताओं से सटीक रूप से मेल खाती है, परीक्षण अंधे धब्बे से बचने के लिए।
एक एचबीएम 0.2% एफएस उच्च परिशुद्धता टोक़ फ्लैंज से लैस, एक सीलिंग WT5006 शक्ति विश्लेषक (0.03% बुनियादी सटीकता) और एक एडवांटेक बहु-चैनल डेटा अधिग्रहण प्रणाली के साथ संयुक्त,यह कुंजी मापदंडों जैसे कि टोक़ के सिंक्रोनस और सटीक अधिग्रहण को प्राप्त करता है, शक्ति, तापमान और कंपन, ≤0.5% की डेटा त्रुटि के साथ, राष्ट्रीय मानक GB/T 18488-2024 में परीक्षण सटीकता के लिए सख्त आवश्यकताओं को पूरा करते हैं।
बैटरी सिम्युलेटर 24-1200V के एक व्यापक वोल्टेज आउटपुट का समर्थन करता है, 48V निम्न वोल्टेज से 800V उच्च वोल्टेज तक मध्यम और उच्च शक्ति वाले मोटर्स की बिजली आपूर्ति आवश्यकताओं के अनुकूल;एबीबी आवृत्ति कनवर्टर प्रणाली 380V±10% के एक व्यापक इनपुट वोल्टेज के साथ संगत है, वोल्टेज उतार-चढ़ाव के परिदृश्यों के तहत भी स्थिर संचालन बनाए रखती है, और विभिन्न क्षेत्रीय बिजली ग्रिड वातावरणों के अनुकूल हो सकती है।
इस प्रणाली में माप और नियंत्रण, डेटा अधिग्रहण और शक्ति विश्लेषण जैसे मुख्य मॉड्यूल शामिल हैं। आवश्यकतानुसार युग्मन और मोटर ब्रैकेट जैसे वैकल्पिक घटकों को जोड़ा जा सकता है।मोटर ब्रैकेट में विभिन्न विनिर्देशों के मोटर्स को समायोजित करने के लिए 200-500 मिमी की समायोजन रेंज हैएचटी३०० कास्ट आयरन प्लेट और स्प्रिंग शॉक एम्बॉसर का संयोजन परीक्षण के दौरान कंपन हस्तक्षेप को प्रभावी ढंग से कम करता है और उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।
1)नई ऊर्जा वाहन क्षेत्र
यह नई ऊर्जा वाणिज्यिक वाहनों (हल्के ट्रक, मध्यम ट्रक) और हाइब्रिड यात्री वाहनों के लिए ड्राइव मोटरों की शक्ति, टोक़, दक्षता और स्थायित्व परीक्षण के लिए उपयुक्त है।यह 800V उच्च वोल्टेज मंच मोटर्स के साथ मेल खा सकता है और overspeed के लिए परीक्षण आवश्यकताओं को पूरा करता है, ओवरलोड और उच्च और निम्न तापमान पर्यावरण अनुकूलन GB/T 18488-2024 में।
2)औद्योगिक मोटर क्षेत्र
फैक्ट्री परीक्षण और प्रकार परीक्षण 200 किलोवाट और उससे नीचे के औद्योगिक मध्यम और बड़े मोटर्स (जैसे मध्यम और बड़े पानी पंपों, प्रशंसकों और कंप्रेसर के लिए मोटर) पर किए जाते हैं।यह प्रमुख प्रदर्शन संकेतकों जैसे कि मोटर ऊर्जा दक्षता रेटिंग (जीबी 18489-2023 के अनुरूप) को सत्यापित कर सकता है, तापमान वृद्धि विशेषताएं, और भार विशेषताएं।
3)विशेष मोटर क्षेत्र
यह विशेष मोटर्स जैसे कि छोटे और मध्यम आकार के निर्माण मशीनरी (लोडर्स, एक्सकेवेटर), समुद्री सहायक मशीनरी, और रेल पारगमन सहायक मोटर्स के विशेष परीक्षण के लिए उपयुक्त है।उच्च टोक़ (≤1910Nm) और मध्यम से उच्च गति (≤3300rpm) के परिदृश्यों में प्रदर्शन सत्यापन आवश्यकताओं को पूरा करना.
4)अनुसंधान एवं परीक्षण संस्थान
हम विश्वविद्यालयों, अनुसंधान संस्थानों और तृतीय पक्ष परीक्षण संगठनों के लिए मध्यम और उच्च शक्ति वाले मोटर्स के लिए एक परीक्षण मंच प्रदान करते हैं,मोटर प्रदर्शन को अनुकूलित करने और मानक अनुपालन को सत्यापित करने में मदद करने के लिए अनुकूलित परीक्षण समाधानों (जैसे मोटर उम्र बढ़ने के परीक्षण और दोष सिमुलेशन परीक्षण) का समर्थन करना.
राष्ट्रीय मानक
अंतर्राष्ट्रीय मानक
उद्योग से संबंधित मानक
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% एफएस |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% एफएस |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 0.2% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% एफएस |
| शक्ति, गति रेंजअअधिग्रहण मॉड्यूल की संख्या अनुकूलित की जा सकती हैअs आवश्यक है. | |||||
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
