उत्पाद विवरण:
|
| प्रमाणपत्र: | सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000RPM |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-8000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 8000 rpm | रेटेड टोक़: | 796एनएम |
| मूल्यांकित शक्ति: | 250kW | माप श्रेणी: | 0-1000Nm |
| वज़न: | 1900kg | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 250kW यूएवी इंजन डायनामोमीटर,एसी डायनामोमीटर परीक्षण बेंच,विद्युत डायनामोमीटर गारंटी के साथ |
||

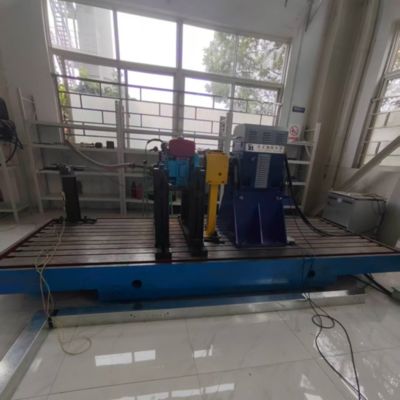

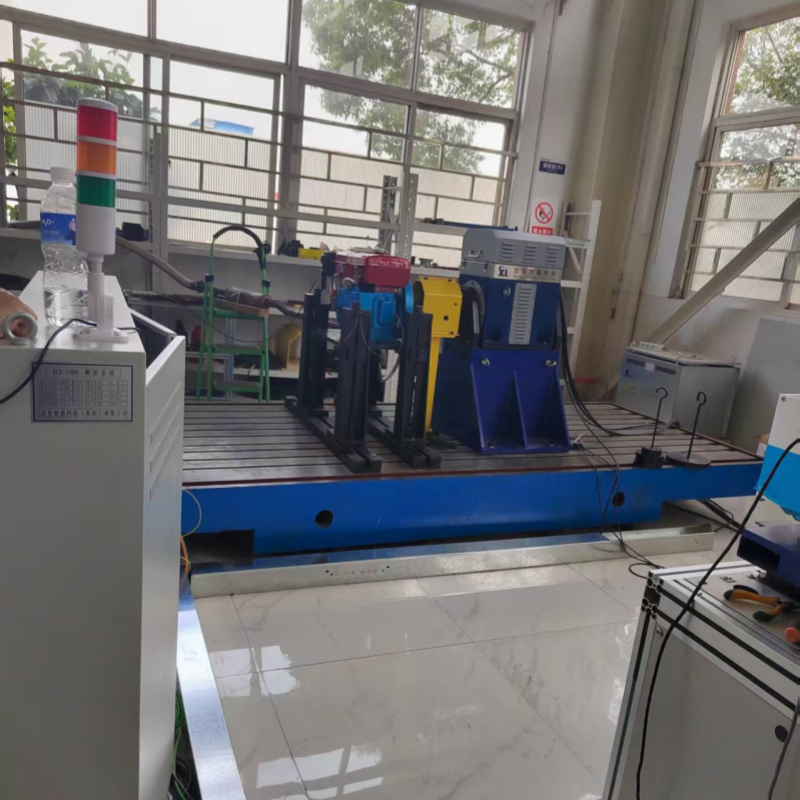

SSCG250-3000/8000 250kW यूएवी इंजन परीक्षण बेंच
1. SSCG250-3000/8000 250kW यूएवी इंजन परीक्षण बेंच घटक विवरण
SSCG250-3000/8000 250kW यूएवी इंजन परीक्षण बेंच एक व्यापक परीक्षण प्रणाली है जिसे विशेष रूप से उच्च-शक्ति वाले यूएवी इंजनों के अनुसंधान और सत्यापन के लिए डिज़ाइन किया गया है।इस प्रणाली में एक उच्च परिशुद्धता विद्युत गतिमान माप शामिल है, एक मॉड्यूलर माप और नियंत्रण प्रणाली, और एक बहु-चैनल डेटा अधिग्रहण इकाई, जो कुंजी प्रदर्शन मापदंडों जैसे कि टोक़, गति, शक्ति,और 250kW वर्ग के टर्बोशाफ्ट/टर्बोप्रॉप इंजनों की ईंधन खपत.
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |

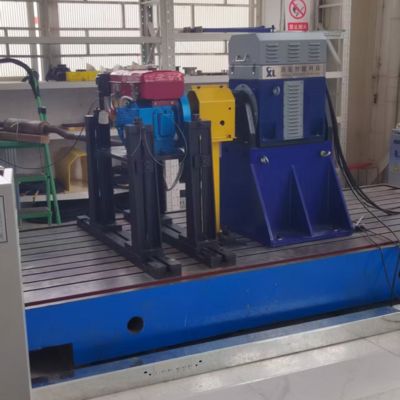

| SSCG250-3000/8000 इलेक्ट्रिक डायनामोमीटर | शक्तिः 250 किलोवाट, नाममात्र गतिः 3000 आरपीएम, अधिकतम गतिः 8000 आरपीएम, नाममात्र टोक़ः 796 एनएम, हवा से ठंडा | सीलोन्ग |
| टॉर्क फ्लैंज | 0-1000Nm, सटीकताः 0.2% FS | एचबीएम |

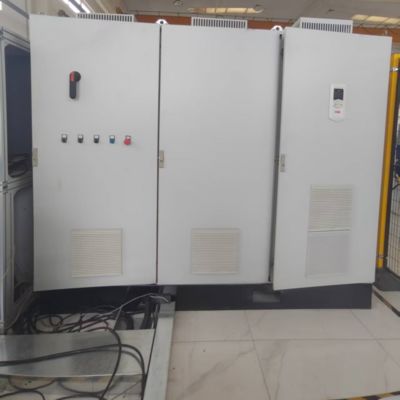

| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एबीबी ब्रांड, 250 किलोवाट, तीन-चरण एसी 380V ± 10% इनपुट वोल्टेज, अधिभार, अधिभार और अति ताप के खिलाफ कई सुरक्षा के साथ। | एबीबी |

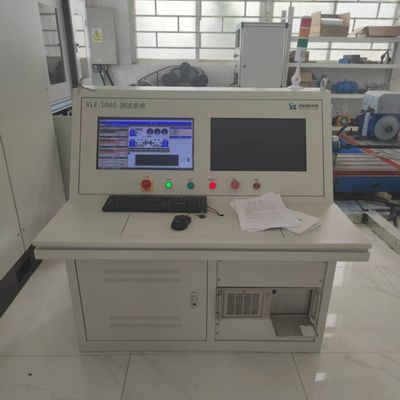

| XLE-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC710; सीपीयूः इंटेल कोर I7; मेमोरीः 32GB DDR4; हार्ड ड्राइवः 1TB SSD; पूर्व-स्थापित XLE-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर (वास्तविक समय डेटा अधिग्रहण, वक्र विश्लेषण का समर्थन करता है,और रिपोर्ट जनरेशन). | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें एक निम्न तापमान अधिग्रहण मॉड्यूल (6 चैनल ), एक उच्च तापमान अधिग्रहण मॉड्यूल (8 चैनल ), एक एनालॉग अधिग्रहण मॉड्यूल (8 चैनल ),एक कम तापमान अधिग्रहण सेंसर (PT100), एक उच्च तापमान सेंसर, एक दबाव सेंसर, एक वायुमंडलीय दबाव सेंसर, एक तापमान और आर्द्रता सेंसर, और एक डेटा अधिग्रहण बॉक्स, आदि। | सीलोन्ग |
| सर्वो गैसोलेट एक्ट्यूएटर |
प्रदर्शनः एक्ट्यूएशन बल 150N, स्ट्रोक 120mm इलेक्ट्रॉनिक थ्रॉटल सिमुलेशनः दो-चैनल 0-2.5V/5V |
सीलोन्ग |
| ईंधन खपत मीटर | वजन का प्रकार, माप सीमाः 10-50Kg/h, सटीकताः 0.2% FS | सीलोन्ग |
| केन्द्रापसारक परिवर्तनीय आवृत्ति पंखे | परीक्षण के तहत उपकरण के गर्मी अपव्यय के लिए प्रयोग किया जाता है; शक्तिः 40kW | सीलोन्ग |
| वैकल्पिक - युग्मन | अनुमत टोक़ः 575Nm; अनुमत गतिः 18000 r/min | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक कस्टम एल के आकार का मोटर ब्रैकेट, दीवार मोटाई > 50 मिमी | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300 (टेंशन शक्ति ≥300MPa); समतलताः ≤0.05mm/m; सतह की मोटाईः Ra≤1.6μm; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोन्ग |
| वैकल्पिक - शॉक अछूता | प्रकारः स्प्रिंग शॉक एम्बॉस्चर; नामित भारः 100-300 किलोग्राम/इकाई; डम्पिंग गुणांकः 0.2-0.3लागू कंपन आवृत्तिः 5-10 हर्ट्ज; उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करने के लिए शॉक एम्बॉसर और कास्ट आयरन प्लेट। | सीलोन्ग |
2. SSCG250-3000/8000 250kW इलेक्ट्रिक डायनामोमीटर तकनीकी मापदंड
| पैरामीटर | विनिर्देश |
| मॉडल | SSCG250-3000 /8000 |
| नामित शक्ति | 250 किलोवाट |
| नामित गति | 3000 रपीएम |
| नामित टोक़ | 796Nm |
| अधिकतम गति | 8000rpm |
| शीतलन विधि | हवा से ठंडा |
| सुरक्षा स्तर | IP54 |
| अतिभार क्षमता | नाममात्र शक्ति का 150% |
| टोक़ माप की सटीकता | ±0.2% एफएस |
| गति माप की सटीकता | ±1आरपीएम |
3. एसएससीजी 250-3000/8000 250kW यूएवी इंजन टेस्ट बेंच कोर फायदे
1) उच्च परिशुद्धता नियंत्रण: टॉर्क फ्लैंज और ईंधन खपत मीटर दोनों 0.2% एफएस की सटीकता प्राप्त करते हैं और पीआईडी एल्गोरिथ्म को गति उतार-चढ़ाव नियंत्रण (सामान्य मान < ± 0.1%) को महसूस करने के लिए संयुक्त किया जाता है,परीक्षण डेटा की विश्वसनीयता सुनिश्चित करना.
2) ऊर्जा प्रबंधन के चार वर्ग: उच्च ऊर्जा प्रतिक्रिया दक्षता के साथ इलेक्ट्रिक/जनरेटर के दो-मोड संचालन का समर्थन करता है, और ड्रोन इंजनों की पूर्ण-स्थिति परीक्षण आवश्यकताओं के अनुकूल है।
3) मॉड्यूलर स्केलेबिलिटी: XLE-1000 माप और नियंत्रण प्रणाली बहु-चैनल डेटा अधिग्रहण का समर्थन करती है, और वैकल्पिक घटकों को विभिन्न परीक्षण परिदृश्यों के लिए लचीले ढंग से अनुकूलित किया जा सकता है, जिससे सिस्टम लचीलापन में सुधार होता है।
4) सुरक्षा संरक्षण: आवृत्ति रूपांतरण प्रणाली उच्च गति (8,000 आरपीएम) परीक्षण के दौरान स्थिरता सुनिश्चित करने और उपकरण की विफलता के जोखिम को कम करने के लिए अधिभार, अधिभार और अतिताप सुरक्षा को एकीकृत करती है।
5) कम कंपन डिजाइन: शॉक एम्बॉस्चर 5-10 हर्ट्ज की कंपन आवृत्ति के लिए अनुकूलित है, और कास्ट आयरन प्लेट के साथ,यह परीक्षण की सटीकता सुनिश्चित करता है और परीक्षण परिणामों पर बाहरी हस्तक्षेप के प्रभाव को कम करता है.
4. SSCG250-3000/8000 250kW यूएवी इंजन टेस्ट बेंच अनुप्रयोग क्षेत्र
1)मानव रहित हवाई वाहन (यूएवी) इंजन विकास: 250 किलोवाट वर्ग के टर्बोशाफ्ट/टर्बोप्रॉप इंजनों के लिए इंजन के प्रदर्शन मापदंडों को सत्यापित करने के लिए स्टार्टिंग, त्वरण और ब्रेकिंग का पूर्ण प्रक्रिया परीक्षण।
2)विमानन प्रणोदन सत्यापन: उच्च तापमान वाले मिश्र धातुओं और टाइटेनियम मिश्र धातुओं जैसी कठिन-मशीन सामग्री के स्थायित्व परीक्षण का समर्थन करता है, और चरम परिचालन स्थितियों में इंजन विश्वसनीयता का मूल्यांकन करता है।
3)नई ऊर्जा शक्ति परीक्षण: ऊर्जा उपयोग दक्षता को अनुकूलित करने के लिए हाइब्रिड पॉवरट्रेन प्रणालियों की ऊर्जा प्रतिक्रिया दक्षता के मूल्यांकन को अनुकूलित करना।
4)औद्योगिक मोटर के कैलिब्रेशन: मोटर टॉर्क-स्पीड विशेषताओं के उच्च-सटीक कैलिब्रेशन के लिए उपयोग किया जाता है, जिससे मोटर नियंत्रण की सटीकता में सुधार होता है।
5एसएससीजी 250-3000 /8000 250 किलोवाट यूएवी इंजन परीक्षण बेंच संदर्भ मानक
विद्युत सुरक्षा मानक: आईईसी 60034-30-1 के ऊर्जा दक्षता आवश्यकताओं को पूरा करता है, जो 380V±10% पर उपकरण के स्थिर संचालन को सुनिश्चित करता है।
डेटा अधिग्रहण मानकः सेंसरों (जैसे पीटी100 तापमान सेंसर) की सटीकता और डेटा अधिग्रहण की स्थिरता सुनिश्चित करने के लिए आईएसओ 10012 माप प्रबंधन प्रणाली का पालन करें।
पर्यावरणीय अनुकूलन क्षमता मानकः यह सुनिश्चित करने के लिए कि उपकरण -10°C से 40°C के बीच के वातावरण में सामान्य रूप से काम कर सके, GB/T 2423 श्रृंखला के पर्यावरणीय परीक्षण आवश्यकताओं को पूरा करें।
6. यूएवी इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच मॉडल सूची
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0.2% एफएस |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0.2% एफएस |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0.2% एफएस |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0.2% एफएस |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0.2% एफएस |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0.2% एफएस |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2% एफएस |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0.2% एफएस |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2% एफएस |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2% एफएस |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2% एफएस |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2% एफएस |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2% एफएस |
| शक्ति, गति रेंजअअधिग्रहण मॉड्यूल की संख्या अनुकूलित की जा सकती हैआवश्यकतानुसार। | |||||
