उत्पाद विवरण:
|
| ब्रांड: | सीलोन्ग | अधिभार क्षमता: | 120% |
|---|---|---|---|
| रेटेड वोल्टेज: | एसी 380 | ठंडा करने की विधि: | मजबूर हवा ठंडा |
| एनकोडर: | एचबीएम | एनकोडर प्रकार: | HTL 512 |
| प्रमुखता देना: | 132kW गियरबॉक्स परीक्षण बेंच,सीई प्रमाणित टोक़ माप,अनुकूलन योग्य गियरबॉक्स परीक्षण उपकरण |
||
1. SSCD132-1500/4500 132किलोवाट गियरबॉक्स ट्रांसमिशन डायनामोमीटर कम्पोविवरण

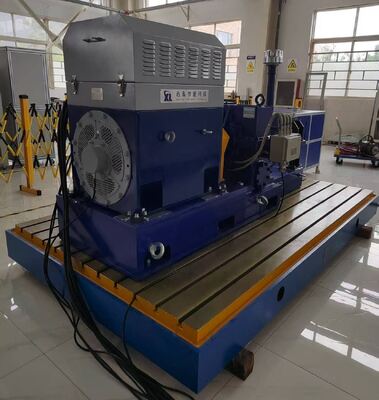

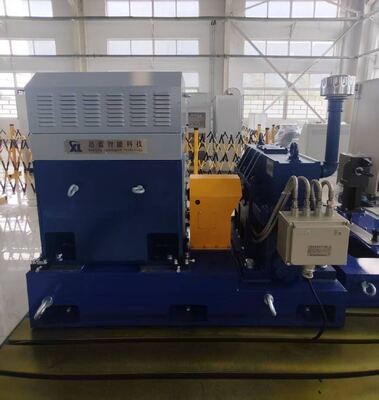

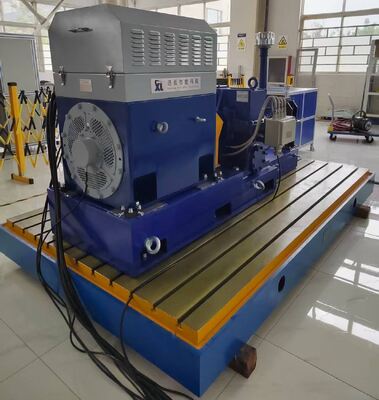

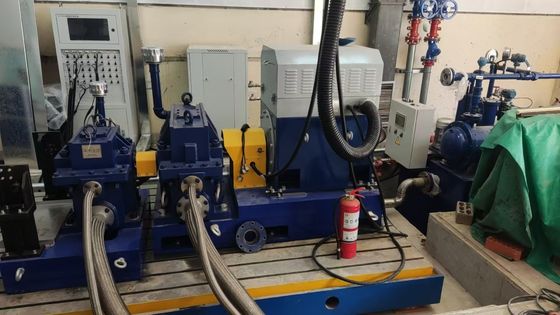

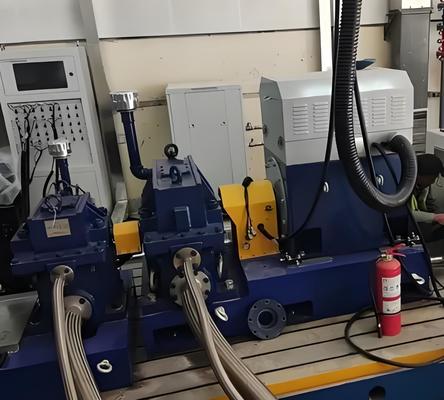

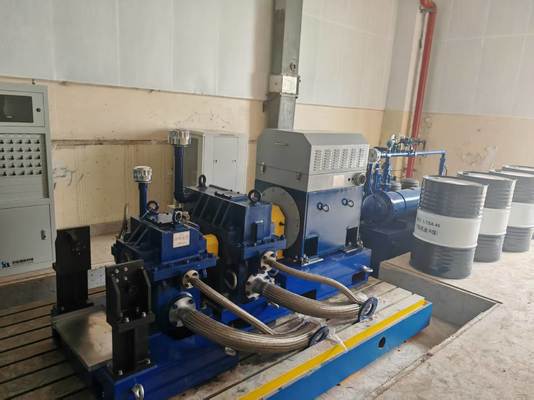

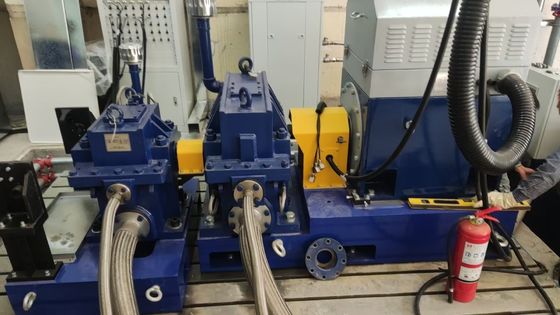

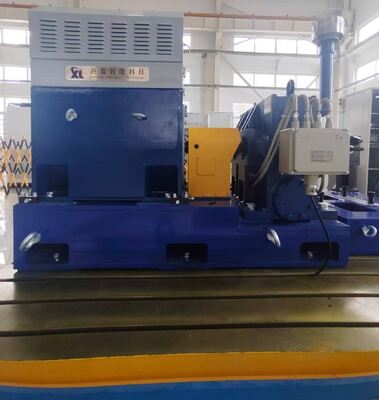

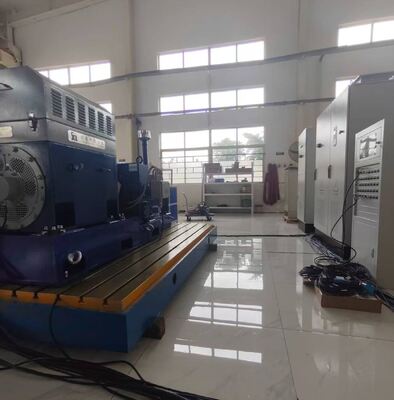

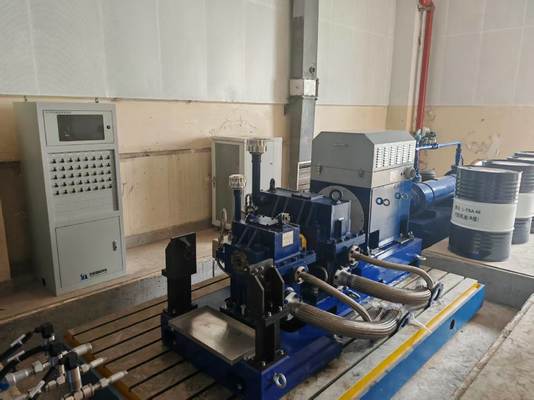

132 किलोवाट गियरबॉक्स टेस्ट बेंच (मॉडल 132-1500/4500) उच्च प्रदर्शन परीक्षण उपकरण है जो उच्च परिशुद्धता गियरबॉक्स मूल्यांकन के लिए बनाया गया है।यह औद्योगिक उत्पादन सहित कई क्षेत्रों में व्यापक अनुप्रयोग पाता है, पवन ऊर्जा, निर्माण मशीनरी, ऑटोमोबाइल विनिर्माण और रेल पारगमन प्रणाली।

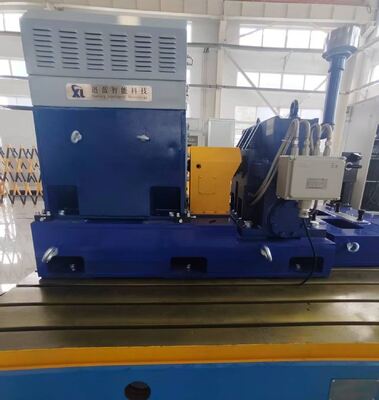

इस परीक्षण बेंच में मुख्य घटकों का एक एकीकृत विन्यास है। यह 132kW बिजली उत्पादन, 1500rpm नामित गति के साथ सीलोन्ग के ड्राइव डायनामोमीटर (मॉडल SSCD132-1500/4500) को अपनाता है,अधिकतम गति 4500 आरपीएम, और 0.2% एफएस टॉर्क माप सटीकता, ब्रांड के लोड डायनामोमीटर (मॉडल SSCD110-300/600) के साथ जोड़ी गई है जिसमें 110kW की शक्ति, 300rpm की नामित गति और 600rpm की अधिकतम गति है।
एबीबी के इन्वर्टर सिस्टम द्वारा पूरक 0.2% एफएस टोक़ नियंत्रण सटीकता, ± 1rpm गति नियंत्रण सटीकता,और 5ms तेजी से प्रतिक्रिया और Seelong के XLP-1000 माप और नियंत्रण प्रणाली (एक इंटेल कोर i7 प्रोसेसर से लैस), 32 जीबी डीडीआर4 रैम, और 1 टीबी एसएसडी), बेंच मोर्च, गति, तापमान और दबाव जैसे महत्वपूर्ण परिचालन मापदंडों की चौतरफा निगरानी और सटीक विनियमन प्राप्त करता है।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
|
SSCD110-300/600 लोडिंग इलेक्ट्रिक डायनामोमीटर |
शक्तिः 110kW; नाममात्र गतिः 300rpm; नाममात्र टोक़ः 3501Nm; अधिकतम गतिः 600rpm; टोक़ माप सेंसरः 0-5000Nm (सटीकताः 0.2%FS) | सीलोन्ग |
| SSCD132-1500/4500 ड्राइविंग इलेक्ट्रिक डायनामोमीटर | शक्ति 132kW, नाममात्र गति 1500rpm, अधिकतम गति 4500rpm, टोक़ माप सेंसरः 0-840Nm (सटीकताः 0.2%FS) । | सीलोन्ग |
| टॉर्क कैलिब्रेशन डिवाइस | टॉर्क फ्लैंज टॉर्क कैलिब्रेशन | सीलोन्ग |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | मल्टी-ड्राइव चर आवृत्ति इन्वर्टर प्रणाली; टॉर्क नियंत्रण सटीकता 0.2% एफएस; गति नियंत्रण सटीकता ± 1rpm; प्रतिक्रिया समय 5ms; अतिभार, अतिभोल्टेज के खिलाफ कई सुरक्षाओं से लैस,और अति ताप. | एबीबी |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC710; सीपीयूः इंटेल कोर आई7; मेमोरीः 32GB डीडीआर4; हार्ड ड्राइवः 1TB एसएसडी; पूर्व-स्थापित एक्सएलपी-1000 सॉफ्टवेयर | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | पीटी100 तापमान अधिग्रहण मॉड्यूल, दबाव अधिग्रहण मॉड्यूल, एनालॉग सिग्नल अधिग्रहण मॉड्यूल, तापमान अधिग्रहण सेंसर, दबाव अधिग्रहण सेंसर, कंपन अधिग्रहण सेंसर,डेटा अधिग्रहण बॉक्स | सीलोन्ग |
| तेल तापमान नियंत्रण यंत्र | स्टेनलेस स्टील प्लेट हीट एक्सचेंजर, पीएलसी नियंत्रण प्रणाली; तापमान नियंत्रण सटीकताः ± 1 °C | सीलोन्ग |
| गियर प्रवाह मीटर |
पानी और तेल के प्रवाह के माप के लिए प्रयोग किया जाता हैः संग्रह सीमाः 0-50 लीटर/मिनट; सटीकताः 0.5% एफएस मॉडल: SLLL050 |
सीलोन्ग |
| वैकल्पिक - युग्मन | अनुमत टोक़ः 500Nm; अनुमत गतिः 18000 r/min | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक अनुकूलित एल आकार, दीवार मोटाई > 50 मिमी | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300; सपाटताः ≤0.05mm/m; सतह मोटाईः Ra≤1.6μm; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोन्ग |
| वैकल्पिक - शॉक अछूता | स्प्रिंग प्रकार, नामित भार 100-300kg, डम्पिंग गुणांक 0.2-0.35 से 10 हर्ट्ज की कंपन आवृत्तियों के लिए उपयुक्त; सदमे का अवशोषक और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करती है। | सीलोन्ग |
| पैरामीटर | विनिर्देश |
| शक्ति | 132 किलोवाट |
| नामित गति | 1500 रपीएम |
| अधिकतम गति | 4500 आरपीएम |
| नामित टोक़ | 840 एनएम |
| टोक़ माप सीमा | 0-840 एनएम |
| टोक़ माप की सटीकता | 0.2% एफएस |
| गति नियंत्रण की सटीकता | ±1आरपीएम |
| प्रतिक्रिया समय | 5ms |
•JB/T 10634-2023 "इलेक्ट्रिक डायनामोमीटर":गतिमानों के लिए तकनीकी आवश्यकताओं और निरीक्षण नियमों को कवर करने वाली एक मूल विनिर्देश, जिसमें टोक़ माप सटीकता (जैसे, ± 0.2% एफएस) और गति नियंत्रण सटीकता (जैसे, ± 1 आरपीएम) पर ध्यान केंद्रित किया गया है।
•आईएसओ 6336 और एजीएमए 2001:गियर ट्रांसमिशन दक्षता की गणना के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानक, नियंत्रण और विश्लेषण सॉफ्टवेयर मॉडल की सटीकता सुनिश्चित करते हैं।
•QC/T 533-1999 "बेंच पर ऑटोमोटिव ड्राइव एक्सल के लिए परीक्षण विधियाँ":यह संयोजनों के स्थैतिक मोड़ परीक्षण, गियर थकान परीक्षण, आदि के लिए संदर्भ विधियां प्रदान करता है और इलेक्ट्रिक ड्राइव अक्षों के टोक़ विशेषता परीक्षण के लिए लागू होता है।
•सैन्य मानक (जैसे MIL-STD-810G):वास्तविक कार्य स्थितियों में गियरबॉक्स के प्रदर्शन को पुनः पेश करने के लिए चरम परिवेश तापमान (-40°C~150°C) और प्रभाव भार का अनुकरण करने के लिए प्रयोग किया जाता है।
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% एफएस |
| शक्ति, गति रेंजअअधिग्रहण मॉड्यूल की संख्या अनुकूलित की जा सकती हैआवश्यकतानुसार। | |||||
7डिलीवरी और बिक्री के बाद सेवा
वितरण: मानक मॉडल 90 दिनों में जहाज; अनुकूलित मॉडल 90-180 दिनों में जहाज (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित) ।
बिक्री के बाद सेवा: मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन द्विभाषी (चीनी और अंग्रेजी) तकनीकी सहायता (प्रतिक्रिया समय ≤ 4 घंटे);स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर भेजे जाते हैं और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर वितरित किए जाते हैं।; 1.5 दिन का निःशुल्क संचालन प्रशिक्षण प्रदान किया गया; दूरस्थ डिबगिंग समर्थित (कंप्यूटर आधारित, मॉड्यूलर समाधान विन्यास मार्गदर्शन सहित) ।
8सीलिंग प्रमाणपत्र
9पैकेजिंग और शिपिंग
10. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
