उत्पाद विवरण:
|
| ब्रांड: | सीलोन्ग | अधिभार क्षमता: | 120% |
|---|---|---|---|
| रेटेड वोल्टेज: | एसी 380 | ठंडा करने की विधि: | मजबूर हवा ठंडा |
| एनकोडर: | एचबीएम | एनकोडर प्रकार: | HTL 512 |
| प्रमुखता देना: | 160kW औद्योगिक गियरबॉक्स परीक्षण बेंच,4500 आरपीएम गियरबॉक्स परीक्षण उपकरण,मॉड्यूलर गियरबॉक्स गलती सिमुलेशन बेंच |
||

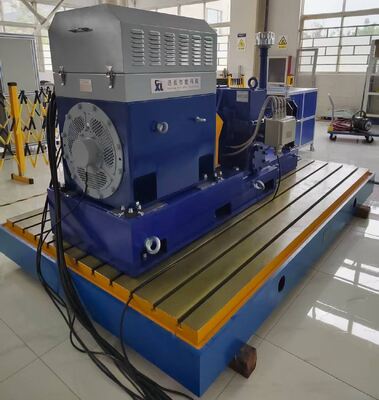

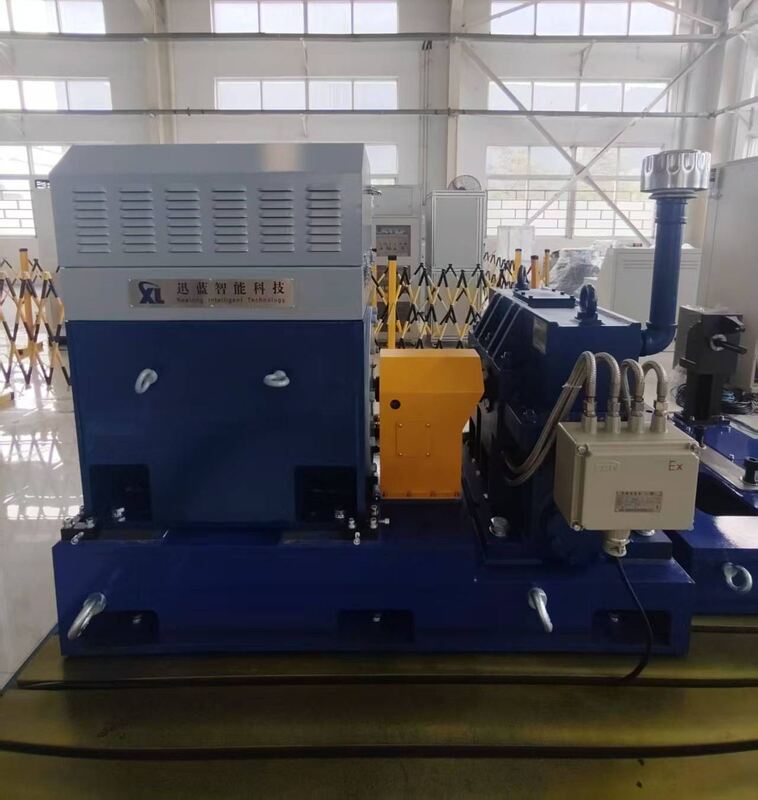

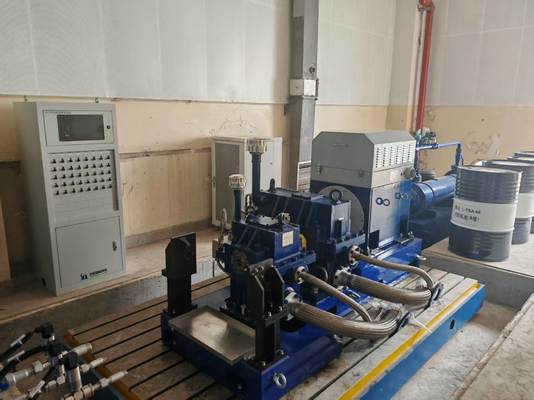

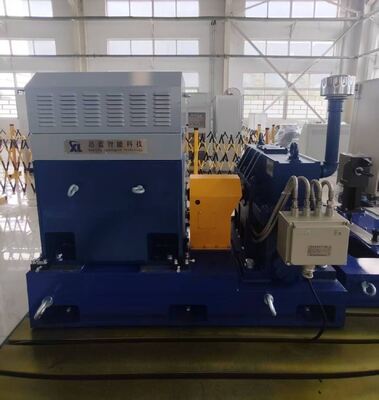

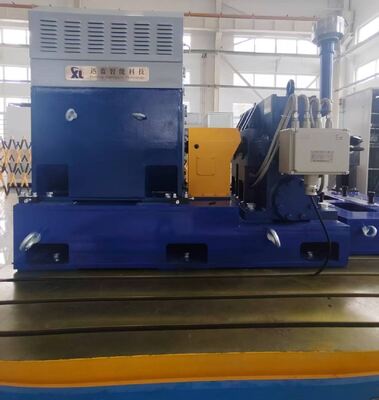

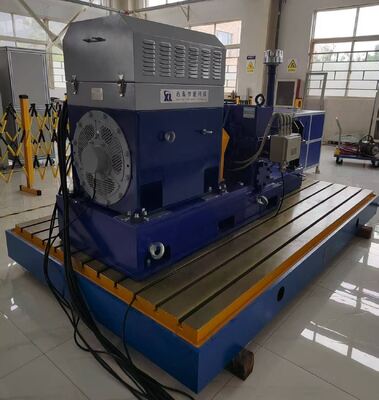

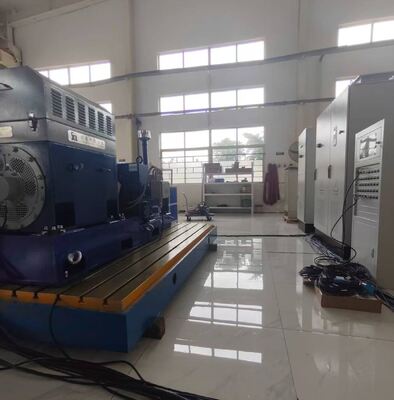

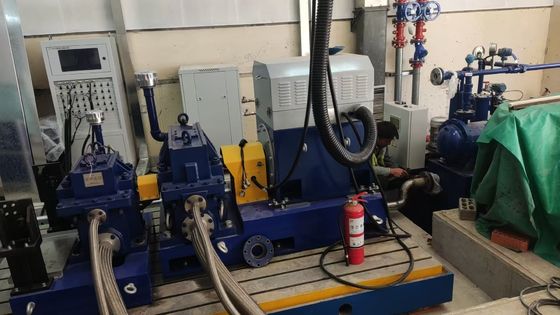

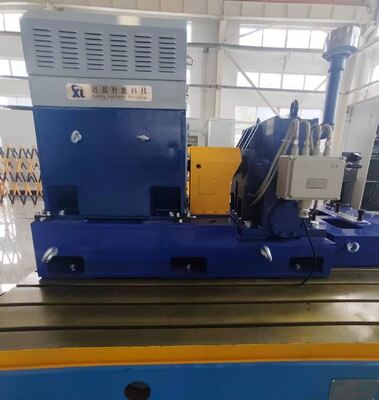

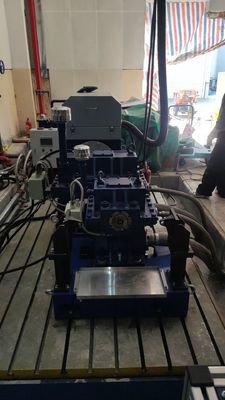

द132-1500/4500 132किलोवाटगियरबॉक्स ट्रांसमिशन डायनामोमीटर एक उच्च प्रदर्शन उपकरण है जिसे विशेष रूप से उच्च परिशुद्धता गियरबॉक्स परीक्षण के लिए डिज़ाइन किया गया है, जिसका व्यापक रूप से औद्योगिक विनिर्माण, पवन ऊर्जा, निर्माण मशीनरी,वाहन, और रेल परिवहन। यह बेंच सीलोन्ग के ड्राइव डायनामोमीटर को एकीकृत करती है (SSCD132-1500/4500मॉडल, 132 किलोवाट की शक्ति, नाममात्र गति 1500rpm, अधिकतम गति 4500rpm, टोक़ माप सटीकता 0.2%FS) और लोड डायनामोमीटर (SSCD110-300/600 मॉडल, 110 किलोवाट की शक्ति, नाममात्र गति 300rpm, अधिकतम गति 600rpm),एबीबी के इन्वर्टर सिस्टम के साथ संयुक्त (टॉर्क नियंत्रण सटीकता 0.2% एफएस, गति नियंत्रण सटीकता ±1rpm,प्रतिक्रिया समय 5ms) और सीलॉन्ग की XLP-1000 माप और नियंत्रण प्रणाली (एक इंटेल कोर i7 प्रोसेसर से सुसज्जित), 32 जीबी डीडीआर4 मेमोरी और 1 टीबी एसएसडी), जो टॉर्क, गति, तापमान और दबाव जैसे प्रमुख मापदंडों की व्यापक निगरानी और सटीक नियंत्रण को सक्षम करता है।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
|
SSCD110-300/600 लोडिंग इलेक्ट्रिक डायनामोमीटर |
शक्तिः 110kW; नाममात्र गतिः 300rpm; नाममात्र टोक़ः 3501Nm; अधिकतम गतिः 600rpm; टोक़ माप सेंसरः 0-5000Nm (सटीकताः 0.2%FS) | सीलोन्ग |
| SSCD132-1500/4500 ड्राइविंग इलेक्ट्रिक डायनामोमीटर | शक्ति 132kW, नाममात्र गति 1500rpm, अधिकतम गति 4500rpm, टोक़ माप सेंसरः 0-840Nm (सटीकताः 0.2%FS) । | सीलोन्ग |
| टॉर्क कैलिब्रेशन डिवाइस | टॉर्क फ्लैंज टॉर्क कैलिब्रेशन | सीलोन्ग |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | मल्टी-ड्राइव चर आवृत्ति इन्वर्टर प्रणाली; टॉर्क नियंत्रण सटीकता 0.2% एफएस; गति नियंत्रण सटीकता ± 1rpm; प्रतिक्रिया समय 5ms; अतिभार, अतिभोल्टेज के खिलाफ कई सुरक्षाओं से लैस,और अति ताप. | एबीबी |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC710; सीपीयूः इंटेल कोर आई7; मेमोरीः 32GB डीडीआर4; हार्ड ड्राइवः 1TB एसएसडी; पूर्व-स्थापित एक्सएलपी-1000 सॉफ्टवेयर | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | पीटी100 तापमान अधिग्रहण मॉड्यूल, दबाव अधिग्रहण मॉड्यूल, एनालॉग सिग्नल अधिग्रहण मॉड्यूल, तापमान अधिग्रहण सेंसर, दबाव अधिग्रहण सेंसर, कंपन अधिग्रहण सेंसर,डेटा अधिग्रहण बॉक्स | सीलोन्ग |
| तेल तापमान नियंत्रण यंत्र | स्टेनलेस स्टील प्लेट हीट एक्सचेंजर, पीएलसी नियंत्रण प्रणाली; तापमान नियंत्रण सटीकताः ± 1 °C | सीलोन्ग |
| गियर प्रवाह मीटर |
पानी और तेल के प्रवाह के माप के लिए प्रयोग किया जाता हैः संग्रह सीमाः 0-50 लीटर/मिनट; सटीकताः 0.5% एफएस मॉडल: SLLL050 |
सीलोन्ग |
| वैकल्पिक - युग्मन | अनुमत टोक़ः 500Nm; अनुमत गतिः 18000 r/min | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक अनुकूलित एल आकार, दीवार मोटाई > 50 मिमी | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300; सपाटताः ≤0.05mm/m; सतह मोटाईः Ra≤1.6μm; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोन्ग |
| वैकल्पिक - शॉक अछूता | स्प्रिंग प्रकार, नामित भार 100-300kg, डम्पिंग गुणांक 0.2-0.35 से 10 हर्ट्ज की कंपन आवृत्तियों के लिए उपयुक्त; सदमे का अवशोषक और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करती है। | सीलोन्ग |
| पैरामीटर | विनिर्देश |
| शक्ति | 132 किलोवाट |
| नामित गति | 1500 रपीएम |
| अधिकतम गति | 4500 आरपीएम |
| नामित टोक़ | 840 एनएम |
| टोक़ माप सीमा | 0-840 एनएम |
| टोक़ माप की सटीकता | 0.2% एफएस |
| गति नियंत्रण की सटीकता | ±1आरपीएम |
| प्रतिक्रिया समय | 5ms |
1)उच्च परिशुद्धता परीक्षण:0.2% एफएस की टोक़ माप सटीकता, ±1 आरपीएम की गति नियंत्रण सटीकता, सटीक और विश्वसनीय परीक्षण डेटा सुनिश्चित करना।
2)उच्च दक्षता डेटा प्रसंस्करण:एक्सएलपी-1000 माप और नियंत्रण प्रणाली एक उच्च प्रदर्शन प्रोसेसर से लैस है, जो तेजी से डेटा प्रसंस्करण और वास्तविक समय की निगरानी को सक्षम बनाता है।
3)व्यापक मापदंड निगरानी:डेटा अधिग्रहण प्रणाली तापमान, दबाव और प्रवाह दर जैसे मापदंडों की व्यापक निगरानी के लिए कई सेंसरों को एकीकृत करती है।
4)ऊर्जा की बचत और पर्यावरण संरक्षण:विद्युत गतिमानमापक यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है और इसे विद्युत ग्रिड में वापस खिलाता है, जिससे ऊर्जा-बचत परीक्षण प्राप्त होता है।
5)लचीला विन्यास:विभिन्न परीक्षण परिदृश्यों की आवश्यकताओं को पूरा करने के लिए विभिन्न वैकल्पिक घटकों की पेशकश करता है।
1)औद्योगिक गियरबॉक्स:ट्रांसमिशन दक्षता, तापमान वृद्धि और मशीन टूल्स, धातु मशीनरी, खनन मशीनरी के जीवन परीक्षण के लिए इस्तेमाल किया,और रबर और प्लास्टिक मशीनरी प्रसंस्करण स्थिरता और पहनने प्रतिरोध सुनिश्चित करने के लिए.
2)पवन टरबाइन गियरबॉक्स:मेगावाट स्तर के पवन टरबाइन गियरबॉक्सों की कंपन विशेषताओं, गतिशील प्रदर्शन और विश्वसनीयता परीक्षण का समर्थन करना, जो दूरस्थ ऑनलाइन निगरानी और दोष निदान के लिए उपयुक्त है।
3)इंजीनियरिंग मशीनरी के गियरबॉक्स:जिसमें क्रशर और कन्वेयर जैसे उपकरणों के लोड सिमुलेशन और स्थायित्व परीक्षण और कठोर वातावरण में संचालन का सत्यापन शामिल है।
4)मोटर वाहन और रेल परिवहन:अनुप्रयोगों में ट्रांसमिशन, इलेक्ट्रिक वाहन गियरबॉक्स और हाई-स्पीड रेल ट्रैक्शन सिस्टम का प्रदर्शन अनुकूलन, ट्रांसमिशन दक्षता और ड्राइविंग चिकनी में सुधार शामिल है।
5)समुद्री और ऊर्जा उपकरण:समुद्री गियरबॉक्सों के गति मिलान परीक्षण के लिए और जल विद्युत गियरबॉक्सों के संक्षारण प्रतिरोध और स्नेहन प्रदर्शन को सत्यापित करने के लिए प्रयोग किया जाता है।
•JB/T 10634-2023 "इलेक्ट्रिक डायनामोमीटर":गतिमानों के लिए तकनीकी आवश्यकताओं और निरीक्षण नियमों को कवर करने वाली एक मूल विनिर्देश, जिसमें टोक़ माप सटीकता (जैसे, ± 0.2% एफएस) और गति नियंत्रण सटीकता (जैसे, ± 1 आरपीएम) पर ध्यान केंद्रित किया गया है।
•आईएसओ 6336 और एजीएमए 2001:गियर ट्रांसमिशन दक्षता की गणना के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानक, नियंत्रण और विश्लेषण सॉफ्टवेयर मॉडल की सटीकता सुनिश्चित करते हैं।
•QC/T 533-1999 "बेंच पर ऑटोमोटिव ड्राइव एक्सल के लिए परीक्षण विधियाँ":यह संयोजनों के स्थैतिक मोड़ परीक्षण, गियर थकान परीक्षण, आदि के लिए संदर्भ विधियां प्रदान करता है और इलेक्ट्रिक ड्राइव अक्षों के टोक़ विशेषता परीक्षण के लिए लागू होता है।
•सैन्य मानक (जैसे MIL-STD-810G):वास्तविक कार्य स्थितियों में गियरबॉक्स के प्रदर्शन को पुनः पेश करने के लिए चरम परिवेश तापमान (-40°C~150°C) और प्रभाव भार का अनुकरण करने के लिए प्रयोग किया जाता है।
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% एफएस |
| शक्ति, गति रेंजअअधिग्रहण मॉड्यूल की संख्या अनुकूलित की जा सकती हैआवश्यकतानुसार। | |||||
7डिलीवरी और बिक्री के बाद सेवा
वितरण: मानक मॉडल 90 दिनों में जहाज; अनुकूलित मॉडल 90-180 दिनों में जहाज (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित) ।
बिक्री के बाद सेवा: मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन द्विभाषी (चीनी और अंग्रेजी) तकनीकी सहायता (प्रतिक्रिया समय ≤ 4 घंटे);स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर भेजे जाते हैं और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर वितरित किए जाते हैं।; 1.5 दिन का निःशुल्क संचालन प्रशिक्षण प्रदान किया गया; दूरस्थ डिबगिंग समर्थित (कंप्यूटर आधारित, मॉड्यूलर समाधान विन्यास मार्गदर्शन सहित) ।
8सीलिंग प्रमाणपत्र
9पैकेजिंग और शिपिंग
10. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
