उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, आईएसओ9001, आईएसओ45001, आईएसओ14001, सीई | लगातार टॉर्क रेंज: | 0-1500 आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 1500-3800 आरपीएम | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 3800 आरपीएम | रेटेड टॉर्क: | 2001Nm |
| मूल्यांकित शक्ति: | 315kW | माप श्रेणी: | 0-3500Nm |
| वज़न: | 1500 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर |
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |

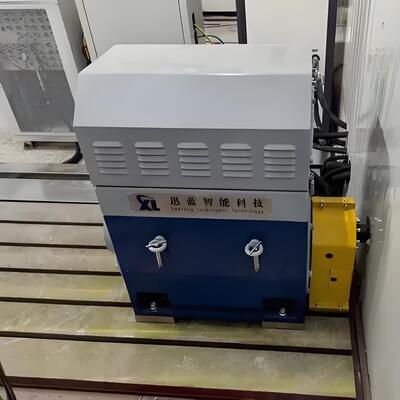

| SSCD315-1500/3800 इलेक्ट्रिक डायनेमोमीटर | पावर: 315KW; रेटेड गति: 1500rpm; रेटेड टॉर्क: 2001Nm; अधिकतम गति: 3800rpm; निरंतर शक्ति गति: 1500-3800rpm; उच्च-दक्षता जल-शीतलन प्रणाली। | सीलोंग |
| उच्च-सटीक टॉर्क सेंसर | मापने की सीमा: 0-3000Nm (सटीकता: 0.15% FS), गतिशील प्रतिक्रिया समय ≤1ms | HBM |

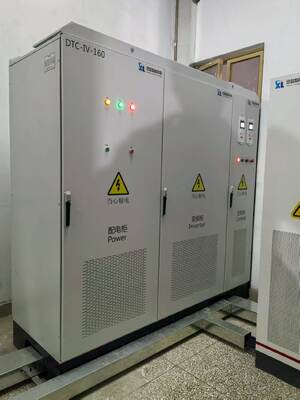

| बुद्धिमान चर आवृत्ति इन्वर्टर सिस्टम | इनपुट वोल्टेज: तीन-चरण AC 380V-480V; आवृत्ति: 50-60Hz; ओवरकरंट सुरक्षा मान: 1.8 गुना रेटेड करंट; वेक्टर नियंत्रण तकनीक से लैस, सटीक टॉर्क समायोजन का समर्थन करता है, और सर्ज सुरक्षा, शॉर्ट सर्किट सुरक्षा और तापमान चेतावनी ट्रिपल सुरक्षा तंत्र को एकीकृत करता है। | सीमेंस |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसी: IPC710, CPU: i7, मेमोरी: 32GB, हार्ड डिस्क: 1TB, XLP-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर | सीलोंग |

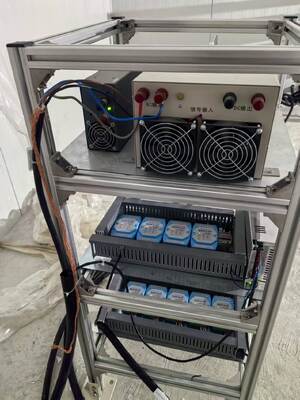

| डेटा अधिग्रहण प्रणाली | तापमान/कंपन/शोर/दबाव अधिग्रहण इकाइयों सहित; तापमान सीमा -40~300℃ (सटीकता ±0.3℃); कंपन आवृत्ति 5Hz-20kHz; दबाव माप सीमा 0-10MPa (सटीकता ±0.2% FS)। | सीलोंग |
| पावर विश्लेषक | मॉडल: WT3006; बुनियादी सटीकता: 0.03% (रीडिंग का 0.01% + रेंज का 0.02%); बैंडविड्थ: DC, 0.1Hz -1MHz; LCD टचस्क्रीन > 6 चैनल + MTR | सीलोंग |
| करंट ट्रांसफॉर्मर | मापने की सीमा 1000A, सटीकता वर्ग 0.03% FS, इन्सुलेशन वर्ग F। | सीलोंग |
| बैटरी सिम्युलेटर | आउटपुट वोल्टेज: 36-1200V; रेटेड पावर: 315kW; पीक पावर: 400kW; रेटेड करंट: 800A; पीक करंट: 1000A; फीडबैक वोल्टेज: 380-450V; 8 प्रकार के बैटरी मॉडल (ठोस-अवस्था बैटरी सिमुलेशन सहित) का समर्थन करता है। | सीलोंग |
| वैकल्पिक घटक | उच्च-प्रदर्शन कपलिंग | अनुमेय गति: 6000 rpm, अनुमेय टॉर्क: 3000 Nm, लोचदार बफर संरचना |
| समायोज्य मोटर ब्रैकेट | ब्रैकेट समायोजन सीमा (मोटर केंद्र ऊंचाई): 250mm-600mm; भार क्षमता: ≥400kg | |

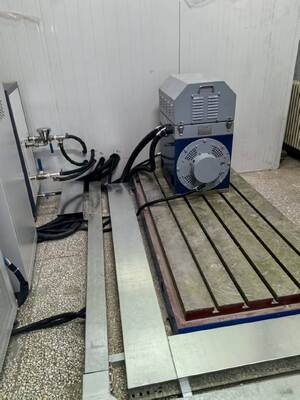

| उच्च-सटीक कच्चा लोहा प्लेटफ़ॉर्म | सामग्री: HT350 (तन्य शक्ति ≥350MPa), मधुकोश डंपिंग संरचना, सपाटता त्रुटि ≤0.02mm/m | |
| समग्र शॉक अवशोषक | समायोज्य डंपिंग स्प्रिंग शॉक अवशोषक जिसमें ≥92% की डंपिंग दक्षता है, जो मध्यम से उच्च शक्ति परीक्षण में कंपन दमन आवश्यकताओं के लिए उपयुक्त है। |
| पैरामीटर | तकनीकी संकेतक |
| इलेक्ट्रिक डायनेमोमीटर निर्माता | सीलोंग |
| रेटेड पावर | 315kW |
| रेटेड टॉर्क | 2001Nm |
| रेटेड गति | 1500rpm |
| अधिकतम गति | 3800rpm |
| निरंतर टॉर्क गति सीमा | 0-1500rpm |
| निरंतर शक्ति गति सीमा | 1500-3800rpm |
| टॉर्क सेंसर मॉडल | T40FM |
| टॉर्क सेंसर निर्माता | HBM |
| टॉर्क सेंसर रेंज (Nm) | 0-3000Nm |
| सटीकता स्तर | 0.15%FS |
3।SSCD315-1500/3800 315KW नई ऊर्जा वाहन मोटरडायनेमोमीटर टेस्ट बेंच सिस्टम मुख्य लाभ
1)सटीक अनुकूलन के साथ उच्च शक्ति: कोर डायनेमोमीटर में 315KW की रेटेड पावर, 0-3000Nm की टॉर्क रेंज, 3800rpm की अधिकतम गति और 1500-3800rpm की निरंतर शक्ति रेंज है। यह मध्यम और भारी-ड्यूटी वाणिज्यिक वाहनों और मध्यम आकार की निर्माण मशीनरी में मध्यम-श्रेणी के उच्च शक्ति मोटरों की पूर्ण भार और चरम कार्य स्थिति परीक्षण आवश्यकताओं के लिए सटीक रूप से मेल खाता है। यह कई गति विशेषताओं वाले मोटर उत्पादों के साथ संगत है, जिससे अनुकूलन क्षमता अधिक लक्षित हो जाती है।
2)उद्योग-अग्रणी माप सटीकता: HBM उच्च-सटीक टॉर्क सेंसर (सटीकता 0.15% FS) और सीलोंग WT3006 पावर विश्लेषक (बुनियादी सटीकता 0.03%) से लैस है, साथ ही 10kHz हाई-स्पीड डेटा अधिग्रहण मॉड्यूल, यह टॉर्क, पावर, तापमान और कंपन जैसे प्रमुख मापदंडों को सटीक रूप से कैप्चर करता है, जिसमें 0.3% से कम की डेटा त्रुटि दर है, जो उच्च-सटीक परीक्षण मानकों को पूरा करती है।
3)सिस्टम लचीली मापनीयता प्रदान करता है: बैटरी सिम्युलेटर 36-1200V के व्यापक वोल्टेज आउटपुट और 8 प्रकार के बैटरी मॉडल (उभरती हुई ठोस-अवस्था बैटरी सहित) का समर्थन करता है, जिसमें 1000A का पीक करंट है, जो विभिन्न मध्यम-श्रेणी के उच्च-शक्ति मोटर पावर सप्लाई सिस्टम के अनुकूल है; सीमेंस इंटेलिजेंट वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम 380V-480V के व्यापक वोल्टेज इनपुट के साथ संगत है, और वेक्टर नियंत्रण तकनीक के आधार पर गतिशील प्रतिक्रिया और त्वरित समायोजन प्राप्त करता है, जो उत्कृष्ट परिचालन स्थिरता और एंटी-इंटरफेरेंस क्षमताओं को प्रदर्शित करता है, और इसकी कार्यात्मक मॉड्यूल परीक्षण आवश्यकताओं के अनुसार विस्तारित किए जा सकते हैं।
4)विश्वसनीय और टिकाऊ संरचनात्मक डिजाइन: सभी कोर घटकों ने मध्यम और उच्च शक्ति स्थितियों के तहत दीर्घकालिक सत्यापन से गुजरना पड़ा है। वैकल्पिक उच्च-भार-वहन माउंटिंग ब्रैकेट (250-600mm समायोज्य), HT350 उच्च-शक्ति कच्चा लोहा प्लेटफ़ॉर्म, और समग्र शॉक अवशोषक परीक्षण के दौरान कंपन हस्तक्षेप को प्रभावी ढंग से दबाने और उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए सुसज्जित किए जा सकते हैं। मॉड्यूलर डिज़ाइन कार्यात्मक विस्तार और अनुकूलित संशोधन का समर्थन करता है, जिससे रखरखाव अधिक सुविधाजनक हो जाता है।
4। SSCD315-1500/3800 315KW नई ऊर्जा वाहन मोटरइलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
1)मध्यम और भारी-ड्यूटी नई ऊर्जा वाहन क्षेत्र: नई ऊर्जा मध्यम और भारी-ड्यूटी ट्रकों, मध्यम आकार की बसों, हल्के खनन वाहनों आदि के लिए ड्राइव मोटरों के पावर, टॉर्क, दक्षता, स्थायित्व और उच्च और निम्न तापमान वातावरण अनुकूलन क्षमता परीक्षण के लिए अनुकूलनीय, और मुख्यधारा की पावर बैटरी मिलान आवश्यकताओं से मेल खाता है।
2)मध्यम आकार के औद्योगिक उपकरण क्षेत्र: हम 315KW और उससे कम के औद्योगिक ड्राइव मोटरों, छोटे और मध्यम आकार के जनरेटर सेट और कंप्रेसर मिलान मोटरों के लिए फैक्ट्री परीक्षण, प्रकार परीक्षण और विश्वसनीयता सत्यापन कर सकते हैं, जिसमें प्रकाश उद्योग, निर्माण सामग्री, सामान्य मशीनरी और अन्य उद्योगों में अनुप्रयोग परिदृश्य शामिल हैं।
3)मध्य-श्रेणी का विशेष उपकरण क्षेत्र: यह छोटे और मध्यम आकार की इंजीनियरिंग मशीनरी (लोडर, मिनी उत्खनन), विशेष वाहन प्रणोदन प्रणालियों, लाइट रेल ट्रांजिट ट्रैक्शन मोटरों आदि के लिए विशेष परीक्षण आवश्यकताओं को पूरा करता है, और मध्यम से उच्च टॉर्क, व्यापक गति और मध्यम प्रभाव के साथ जटिल कार्य स्थितियों के अनुकूल है।
4)आर एंड डी और परीक्षण क्षेत्र: हम स्थानीय अनुसंधान संस्थानों, ऑटोमोटिव आर एंड डी केंद्रों और तीसरे पक्ष के परीक्षण संगठनों को मध्यम-श्रेणी के उच्च-शक्ति मोटरों के लिए प्रदर्शन आर एंड डी, मानक अनुपालन परीक्षण और अनुकूलित परीक्षण समाधान प्रदान करते हैं, जो परिपक्व मोटर तकनीकों के अनुकूलन और अभिनव सत्यापन का समर्थन करते हैं।
5। SSCD315-1500/3800 315KW नई ऊर्जा वाहन मोटरइलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानकs
राष्ट्रीय मानक
अंतर्राष्ट्रीय मानक
घटक-विशिष्ट मानक
6. नई ऊर्जा वाहन मोटर इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम मॉडल सूची
| मॉडल | पावर (KW) | टॉर्क (Nm) | रेटेड गति (rpm) | अधिकतम गति (rpm) | टॉर्क माप सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7।डिलीवरी और बिक्री के बाद समर्थन
डिलीवरी
मानक मॉडल 90 दिनों के भीतर शिप करते हैं, जबकि अनुकूलित मॉडल 120-150 दिनों के भीतर शिप करते हैं (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित)। डिलीवरी में उपकरणों का एक पूरा सेट, स्थापना निर्देश, संचालन मैनुअल, अंशांकन प्रमाण पत्र, स्पेयर पार्ट्स सूची और अन्य पूर्ण प्रलेखन शामिल हैं। ऑन-साइट स्थापना और कमीशनिंग समर्थित हैं।
बिक्री के बाद सेवा
1) वारंटी सेवा: कोर घटकों (डायनेमोमीटर, टॉर्क फ्लैंज, वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम) की 1 वर्ष की गारंटी है, और वारंटी अवधि के दौरान दोषपूर्ण भागों की मरम्मत या मुफ्त में बदला जाएगा।
2) तकनीकी सहायता: आजीवन द्विभाषी (चीनी और अंग्रेजी) तकनीकी सहायता प्रदान की जाती है, जिसमें 4 घंटे से कम या उसके बराबर की प्रतिक्रिया समय होता है; रिमोट डिबगिंग (कंप्यूटर-आधारित), मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन, और तकनीकी प्रश्नों के ऑनलाइन उत्तर समर्थित हैं।
3) प्रशिक्षण सेवाएं: हम 2 दिनों का मुफ्त ऑन-साइट ऑपरेशन प्रशिक्षण प्रदान करते हैं, जिसमें उपकरण स्थापना, पैरामीटर सेटिंग्स, ऑपरेटिंग स्थिति परीक्षण, डेटा विश्लेषण और दैनिक रखरखाव शामिल है, ताकि यह सुनिश्चित किया जा सके कि उपयोगकर्ता सिस्टम को चलाने में कुशल हैं।
8. अक्सर पूछे जाने वाले प्रश्न
प्र: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
ए: हम स्टॉक उत्पादों के लिए 1 पीसी का छोटा ट्रेल ऑर्डर समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
ए: कृपया अपना ईमेल छोड़ें और हम आपको आपकी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
ए: सामान्य रूप से 40% टी/टी जमा, शिपमेंट से पहले पूरी तरह से भुगतान करें।
प्र: मेरे आदेशों का लीड टाइम क्या है?
ए: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
ए: हमें अपना ईमेल छोड़ें, हमारा तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेगा।
प्र: क्या मैं आपके कारखाने में जा सकता हूँ?
ए: ज़रूर, आपका हमेशा स्वागत है।
