उत्पाद विवरण:
|

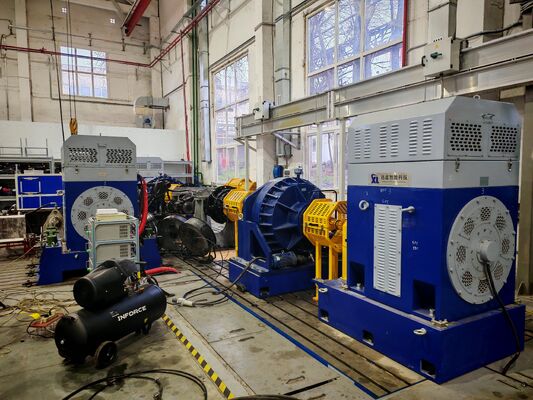

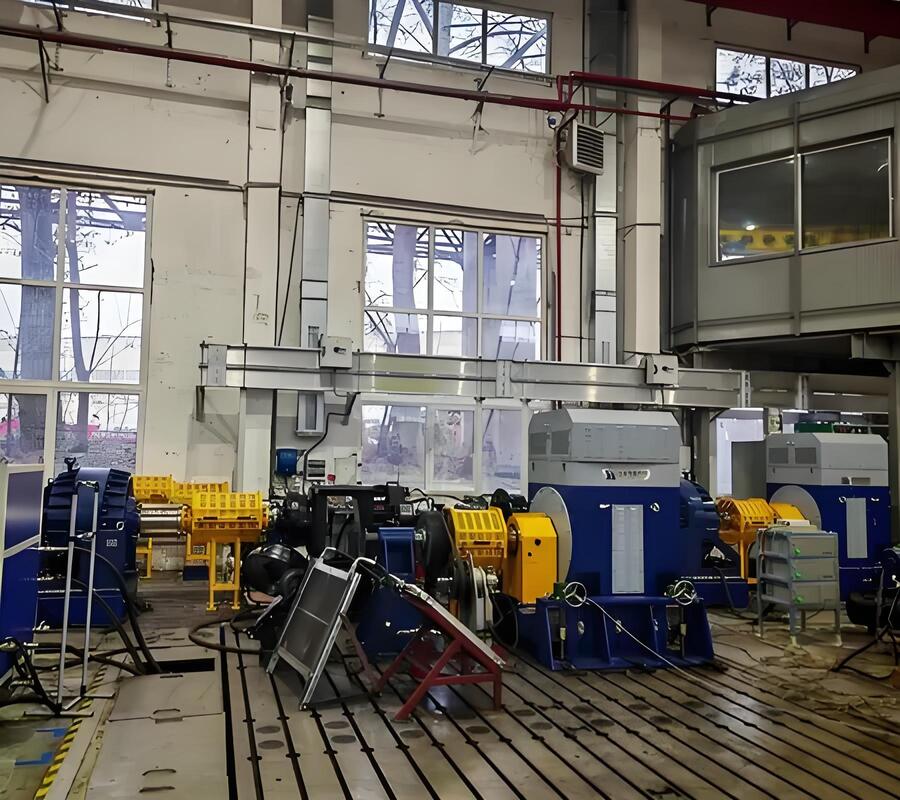

SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम
1. SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम घटक विवरण
SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम एक उच्च-प्रदर्शन व्यापक परीक्षण प्लेटफ़ॉर्म है जिसे विशेष रूप से 350kW-क्लास ऑटोमोटिव एक्सल और संबंधित ट्रांसमिशन सिस्टम के परीक्षण के लिए डिज़ाइन किया गया है। यह सिस्टम कोर मॉड्यूल को एकीकृत करता है जैसे कि ड्राइव डायनेमोमीटर, लोड डायनेमोमीटर, उच्च-सटीक टॉर्क फ्लैंज, इंटेलिजेंट माप और नियंत्रण प्रणाली, और बैटरी सिम्युलेटर। यह वाणिज्यिक वाहन एक्सल और विशेष वाहन ट्रांसमिशन सिस्टम की प्रदर्शन सत्यापन, स्थायित्व परीक्षण और विश्वसनीयता मूल्यांकन आवश्यकताओं को व्यापक रूप से कवर करता है, जो एक्सल आर एंड डी, उत्पादन परीक्षण और बहुत कुछ के लिए एक संपूर्ण समाधान प्रदान करता है।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
| SSCD350-1800-4000 ड्राइव डायनेमोमीटर | पावर: 350kW; रेटेड टॉर्क: 1858Nm; रेटेड गति: 1800rpm; अधिकतम गति: 4000rpm; निरंतर टॉर्क/निरंतर गति/निरंतर पावर नियंत्रण का समर्थन करता है; प्रतिक्रिया समय: ≤10ms | सीलोंग |
| SSCD350-1800-4000 लोड डायनेमोमीटर | पावर: 350kW; रेटेड टॉर्क: 1858Nm; रेटेड गति: 1800rpm; अधिकतम गति: 4000rpm; टॉर्क नियंत्रण सटीकता: ≤±0.2% FS; पानी से ठंडा होने वाली गर्मी अपव्यय प्रणाली। | सीलोंग |
| टॉर्क फ्लैंज | मापने की सीमा 0-4000 Nm; सटीकता 0.15% FS; गति रिज़ॉल्यूशन ±1 rpm; गतिशील प्रतिक्रिया समय ≤1 ms | HBM |
| वेरिएबल फ़्रीक्वेंसी इन्वर्टर सिस्टम | इनपुट वोल्टेज: थ्री-फ़ेज़ AC 380V-480V; फ़्रीक्वेंसी: 50-60Hz; वेक्टर नियंत्रण तकनीक; ओवरकरंट, ओवरवॉल्टेज और ओवरहीटिंग के खिलाफ ट्रिपल सुरक्षा। | सीमेंस |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसी: IPC710; CPU I7, 32GB RAM, 1TB HDD; XLP-1000 समर्पित माप और नियंत्रण सॉफ़्टवेयर; ऑपरेटिंग स्थिति सेटिंग और रिपोर्ट जनरेशन का समर्थन करता है। | सीलोंग |
| डेटा अधिग्रहण प्रणाली | तापमान/कंपन/शोर अधिग्रहण इकाइयों को शामिल करता है; तापमान रेंज -40~200℃ (सटीकता ±0.5℃); कंपन आवृत्ति 10Hz-10kHz। | सीलोंग |
| बैटरी सिम्युलेटर | आउटपुट वोल्टेज 36-1200V; रेटेड करंट ≥1000A; ऊर्जा प्रतिक्रिया का समर्थन करता है (प्रतिक्रिया दक्षता ≥90%); 8 प्रकार के बैटरी मॉडल के साथ संगत। | सीलोंग |
| एडजस्टेबल माउंटिंग ब्रैकेट | सेंटर ऊंचाई समायोजन रेंज: 250-600mm; लोड क्षमता: ≥1000kg; माउंटिंग सतह सपाटता त्रुटि: ≤0.02mm/m | सीलोंग |
| कास्ट आयरन सरफेस प्लेट | सामग्री: HT350 (तन्य शक्ति ≥350MPa); हनीकॉम्ब डैम्पिंग संरचना; सपाटता त्रुटि ≤0.02mm/m | सीलोंग |
| कपलिंग | अनुमेय गति ≥ 6000 rpm; टॉर्क क्षमता ≥ 6000 Nm; लोचदार बफर संरचना; पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी सामग्री। | सीलोंग |
| सुरक्षात्मक ढाल | पूरी तरह से संलग्न संरचना; ऊंचाई ≥ 1.8m; सिस्टम-लिंक्ड (सक्रियण पर तुरंत रुक जाता है); अंतर्निहित ध्वनि-अवशोषित सामग्री। | सीलोंग |
| पावर विश्लेषक | मूल सटीकता ≤0.03%; बैंडविड्थ DC-1MHz; 6 चैनल + MTR; LCD टचस्क्रीन ऑपरेशन | सीलोंग |
| करंट ट्रांसफॉर्मर | मापने की सीमा 1200A; सटीकता वर्ग 0.03% FS; इन्सुलेशन वर्ग F। | सीलोंग |
| चिलर | 350kW सिस्टम के साथ संगत शीतलन क्षमता; तापमान नियंत्रण सटीकता ±2℃; दोहरी-सर्किट डिज़ाइन (डायनेमोमीटर + एक्सल कूलिंग) | सीलोंग |
| स्नेहन तेल स्टेशन | तेल आपूर्ति दबाव: 0.3-0.6MPa; प्रवाह दर: समायोज्य; तेल तापमान नियंत्रण रेंज: 30-60℃; निस्पंदन और तेल स्तर चेतावनी कार्यों से लैस। | सीलोंग |
2. SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर तकनीकी पैरामीटर
| पैरामीटर | तकनीकी संकेतक |
| इलेक्ट्रिक डायनेमोमीटर ब्रांड | सीलोंग |
| रेटेड ड्राइव डायनेमोमीटर पावर | 350kW |
| रेटेड ड्राइव डायनेमोमीटर टॉर्क | 1858Nm |
| रेटेड ड्राइव डायनेमोमीटर गति | 1800rpm |
| अधिकतम ड्राइव डायनेमोमीटर गति | 4000rpm |
| ड्राइव डायनेमोमीटर प्रतिक्रिया समय | ≤10ms |
| रेटेड लोड डायनेमोमीटर पावर | 350kW |
| रेटेड लोड डायनेमोमीटर टॉर्क | 1858Nm |
| टॉर्क फ्लैंज रेंज | 0-4000Nm |
| टॉर्क फ्लैंज सटीकता | 0.15%FS |
| टॉर्क फ्लैंज गति रिज़ॉल्यूशन | ±1rpm |
| टॉर्क फ्लैंज गतिशील प्रतिक्रिया समय | ≤1ms |
| बैटरी सिम्युलेटर आउटपुट वोल्टेज रेंज | 36-1200V |
| बैटरी सिम्युलेटर रेटेड करंट | ≥1000A |
| बैटरी सिम्युलेटर ऊर्जा रिकवरी दक्षता | ≥90% |
| पावर विश्लेषक की मूल सटीकता | ≤0.03% |
| पावर विश्लेषक बैंडविड्थ | DC-1MHz |
| माउंटिंग ब्रैकेट सेंटर ऊंचाई समायोजन रेंज | 250-600mm |
| माउंटिंग ब्रैकेट लोड-बेयरिंग | ≥1000kg |
| कास्ट आयरन प्लेट सामग्री | HT350 (तन्य शक्ति ≥350MPa) |
3. SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम मुख्य लाभ
1) दोहरे डायनेमोमीटर समन्वय में काम करते हैं, व्यापक परीक्षण परिदृश्य प्रदान करते हैं: ड्राइव और लोड दोनों के लिए दोहरे SSCD350-1800-4000 डायनेमोमीटर से लैस, प्रत्येक इकाई में 350kW की रेटेड पावर, 1858Nm का टॉर्क और 4000rpm की अधिकतम गति है। यह वास्तविक संचालन में ऑटोमोटिव एक्सल की दोहरी ड्राइविंग और लोड स्थितियों का अनुकरण कर सकता है, वाणिज्यिक वाहनों और विशेष वाहनों के एक्सल की पूर्ण-स्थिति प्रदर्शन परीक्षण आवश्यकताओं को कवर करता है, और विभिन्न सड़क स्थितियों के तहत टॉर्क और गति प्रतिक्रिया सत्यापन के लिए उपयुक्त है।
2) उद्योग-अग्रणी माप सटीकता:HBM उच्च-सटीक टॉर्क फ्लैंज का उपयोग 0.15%FS की सटीकता, ±1 rpm का गति रिज़ॉल्यूशन और ≤1 ms की गतिशील प्रतिक्रिया के साथ; ≤0.03% की मूल सटीकता वाले सीलोंग पावर विश्लेषक के साथ युग्मित, एक बहु-आयामी डेटा अधिग्रहण प्रणाली (तापमान सटीकता ±0.5℃, कंपन आवृत्ति कवरेज 10Hz-10kHz) के साथ संयुक्त, यह टॉर्क, पावर, तापमान और कंपन जैसे प्रमुख मापदंडों का सटीक अधिग्रहण और विश्लेषण प्राप्त करता है।
3) मजबूत सिस्टम स्थिरता और संगतता: सीमेंस वेरिएबल फ़्रीक्वेंसी इन्वर्टर सिस्टम वेक्टर नियंत्रण तकनीक को नियोजित करते हैं, जिसमें ओवरकरंट, ओवरवॉल्टेज और ओवरहीटिंग के खिलाफ ट्रिपल सुरक्षा की सुविधा है, और 380V-480V की एक विस्तृत वोल्टेज इनपुट रेंज के साथ संगत हैं; बैटरी सिम्युलेटर 36-1200V की एक विस्तृत वोल्टेज आउटपुट रेंज और ≥1000A का उच्च करंट का समर्थन करता है, 8 प्रकार के बैटरी मॉडल के साथ संगत है, और ≥90% की ऊर्जा प्रतिक्रिया दक्षता है, जो विभिन्न वाहन एक्सल की पावर मिलान आवश्यकताओं को पूरा करता है, जबकि ऊर्जा बचत और खपत में कमी प्राप्त करता है।
4) वैज्ञानिक संरचनात्मक डिजाइन, सुरक्षित और विश्वसनीय: एडजस्टेबल माउंटिंग ब्रैकेट में 250-600mm की सेंटर ऊंचाई, ≥1000kg की लोड-बेयरिंग क्षमता और माउंटिंग सतह पर ≤0.02mm/m की सपाटता त्रुटि है; HT350 कास्ट आयरन प्लेट को हनीकॉम्ब शॉक-एब्जॉर्बिंग संरचना के साथ जोड़ा गया है ताकि उच्च गति परीक्षण की स्थिरता सुनिश्चित की जा सके; पूरी तरह से संलग्न सुरक्षात्मक कवर में अंतर्निहित ध्वनि-अवशोषित सामग्री है और यह सिस्टम से जुड़ा हुआ है (तुरंत शुरू और बंद हो जाता है), सुरक्षा सुरक्षा और शोर में कमी दोनों आवश्यकताओं को ध्यान में रखते हुए।
5) इंटेलिजेंट माप और नियंत्रण, कुशल संचालन: XLP-1000 माप और नियंत्रण प्रणाली एक I7 औद्योगिक कंप्यूटर (32G मेमोरी + 1T हार्ड ड्राइव) से लैस है, और समर्पित सॉफ़्टवेयर कार्य स्थिति सेटिंग, वास्तविक समय डेटा निगरानी और स्वचालित रिपोर्ट जनरेशन का समर्थन करता है; स्नेहन स्टेशन में तेल आपूर्ति दबाव विनियमन, तेल तापमान नियंत्रण और तेल स्तर चेतावनी कार्य हैं, और चिलर का दोहरी-सर्किट डिज़ाइन डायनेमोमीटर और एक्सल की शीतलन आवश्यकताओं के लिए सटीक रूप से अनुकूलित है, जिससे मैनुअल हस्तक्षेप की लागत बहुत कम हो जाती है।
4. SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
1) वाणिज्यिक वाहन एक्सल क्षेत्र: वाणिज्यिक वाहन एक्सल जैसे भारी ट्रक, बसें और पिकअप के लिए लागू पावर, टॉर्क, ट्रांसमिशन दक्षता और स्थायित्व परीक्षण, ड्राइव एक्सल, स्टीयरिंग एक्सल और सपोर्ट एक्सल जैसे विभिन्न एक्सल के प्रदर्शन सत्यापन और फैक्ट्री परीक्षण को कवर करता है।
2) विशेष वाहन क्षेत्र: निर्माण मशीनरी (खुदाई करने वाले, लोडर), खनन वाहन और सैन्य वाहनों जैसे विशेष वाहनों के लिए एक्सल का विशेष परीक्षण उच्च टॉर्क और जटिल कार्य स्थितियों के तहत विश्वसनीयता और स्थिरता मूल्यांकन आवश्यकताओं को पूरा करने के लिए।
3) एक्सल अनुसंधान और विकास क्षेत्र: हम एक्सल निर्माताओं और अनुसंधान संस्थानों के लिए आर एंड डी और परीक्षण प्लेटफ़ॉर्म प्रदान करते हैं, और एक्सल संरचना अनुकूलन, ट्रांसमिशन सिस्टम मिलान और ऊर्जा-बचत तकनीक आर एंड डी के लिए अनुकूलित परीक्षण समाधान का समर्थन करते हैं।
4) तृतीय-पक्ष परीक्षण संगठन: राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुरूप, गुणवत्ता निरीक्षण एजेंसियों और प्रमाणन निकायों को एक्सल उत्पाद मानक अनुपालन परीक्षण सेवाएं प्रदान करना, सुरक्षा प्रदर्शन, पर्यावरणीय प्रदर्शन और स्थायित्व सहित परीक्षण के सभी आयामों को कवर करना।
5. SSCD350-1800-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
QC/T 533－2020 “वाणिज्यिक वाहन ड्राइव एक्सल असेंबली”
QC/T 534－2020 “ऑटोमोबाइल ड्राइव एक्सल के लिए बेंच टेस्ट मूल्यांकन इंडेक्स”
GB/T 23920-2024 “निर्माण मशीनरी - एक्सल”
JB/T 5929-1991 “निर्माण मशीनरी के ड्राइव एक्सल के लिए विश्वसनीयता परीक्षण विधियाँ”
JB/T 10634-2023 “इलेक्ट्रिक डायनेमोमीटर”
| मॉडल | पावर (KW) | टॉर्क (Nm) | रेटेड स्पीड (rpm) | अधिकतम गति (rpm) | टॉर्क माप सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
मानक मॉडल 90 दिनों के भीतर शिप करते हैं, जबकि अनुकूलित मॉडल 120-150 दिनों के भीतर शिप करते हैं (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित)। डिलीवरी में उपकरणों का एक पूरा सेट, स्थापना निर्देश, संचालन मैनुअल, अंशांकन प्रमाण पत्र, स्पेयर पार्ट्स सूची और अन्य पूर्ण प्रलेखन शामिल हैं। ऑन-साइट स्थापना और कमीशनिंग समर्थित हैं।
बिक्री के बाद सेवा
1) वारंटी सेवा: कोर घटकों (डायनेमोमीटर, टॉर्क फ्लैंज, फ़्रीक्वेंसी कनवर्टर सिस्टम) की 1 वर्ष की गारंटी है, और वारंटी अवधि के दौरान दोषपूर्ण घटकों की मरम्मत या मुफ्त में बदला जाएगा।
2) तकनीकी सहायता: आजीवन द्विभाषी (चीनी और अंग्रेजी) तकनीकी सहायता प्रदान की जाती है, जिसमें ≤4 घंटे का प्रतिक्रिया समय होता है; रिमोट डिबगिंग (कंप्यूटर-आधारित), मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन, और तकनीकी प्रश्नों के ऑनलाइन उत्तर समर्थित हैं।
3) प्रशिक्षण सेवाएँ: हम 2 दिनों का मुफ्त ऑन-साइट ऑपरेशन प्रशिक्षण प्रदान करते हैं, जिसमें उपकरण स्थापना, पैरामीटर सेटिंग्स, ऑपरेटिंग स्थिति परीक्षण, डेटा विश्लेषण और दैनिक रखरखाव शामिल है, ताकि यह सुनिश्चित किया जा सके कि उपयोगकर्ता सिस्टम को संचालित करने में कुशल हैं।
8. अक्सर पूछे जाने वाले प्रश्न
प्र: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
A: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
A: कृपया अपना ईमेल छोड़ें और हम आपको आपकी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
A: सामान्यतः 30% T/T जमा, शिपमेंट से पहले पूरी तरह से भुगतान करें।
प्र: मेरे आदेशों के लिए लीड टाइम क्या है?
A: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करें?
A: हमें अपना ईमेल छोड़ें, हमारे तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेंगे।
प्र: क्या मैं आपके कारखाने में जा सकता हूँ?
A: ज़रूर, आपका हमेशा स्वागत है।
