उत्पाद विवरण:
|
| प्रमाणपत्र: | सीई, सीएमसी, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-1500 आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 1500-4000 आरपीएम | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 4000 आरपीएम | रेटेड टॉर्क: | 1592 एनएम |
| मूल्यांकित शक्ति: | 250kW | माप श्रेणी: | 0-2500Nm |
| वज़न: | 1500 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 250 किलोवाट की डीजल इंजन की गतिमानता,इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच,4000 RPM इंजन टेस्ट सिस्टम |
||

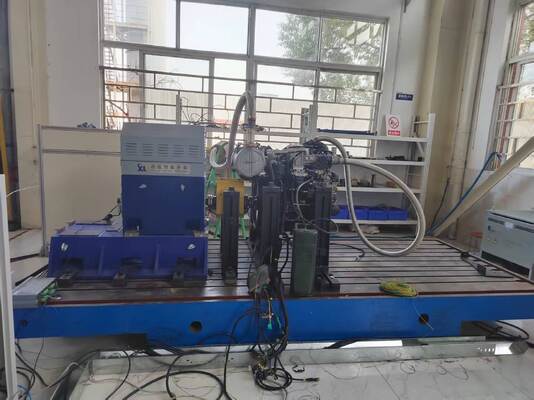

SSCD250-1500-4000 250kW डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम
1.SSCD250-1500-4000 250kW डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम अवलोकन
SSCD250-1500-4000 250kW डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम में मुख्य परीक्षण इकाई के रूप में एक उच्च-शक्ति वाले एसी इलेक्ट्रिक डायनामोमीटर का उपयोग किया जाता है,एक आयातित चार-चौथाई सक्रिय आवृत्ति कनवर्टर इन्वर्टर प्रणाली के साथ जोड़ा गया ग्रिड में कुशल ऊर्जा प्रतिक्रिया प्राप्त करने के लिए, परीक्षण सटीकता और ऊर्जा बचत के लाभों को संतुलित करता है। प्रणाली अपने नियंत्रण कोर के रूप में Xunlan XLE1000 माप और नियंत्रण प्रणाली का उपयोग करती है,स्वचालित रूप से नियमों और उपयोगकर्ता द्वारा परिभाषित मापदंडों द्वारा आवश्यक विभिन्न परीक्षण चक्रों को पूरा करनायह एक उच्च परिशुद्धता डेटा अधिग्रहण प्रणाली के माध्यम से बाहरी सहायक उपकरण जैसे कि क्षणिक ईंधन खपत मीटर, तापमान नियंत्रण उपकरण और धुआं मीटर को एकीकृत करता है।यह वास्तविक समय में विभिन्न इंजन परिचालन मापदंडों को कैप्चर करता है, और पेशेवर सॉफ्टवेयर द्वारा प्रसंस्करण के बाद मानकीकृत परीक्षण रिपोर्ट उत्पन्न करता है। यह 250kW डीजल इंजनों की बहुआयामी परीक्षण आवश्यकताओं के लिए उपयुक्त है, जिसमें शक्ति प्रदर्शन शामिल है,उत्सर्जन विशेषताएं, और विश्वसनीयता।
| घटक का नाम | विवरण | निर्माता |
| विद्युत गतिमानमापक | एसी गतिमान मापकों के सटीक माप के लिए आउटपुट छोर पर एक टी40बी टोक़ फ्लैंज से लैस है। | सीलोन्ग |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एसीएस880 श्रृंखला के आवृत्ति परिवर्तक प्रत्यक्ष टॉर्क नियंत्रण (डीटीसी) तकनीक का उपयोग करते हैं और उच्च प्रदर्शन, किफायती परीक्षण समाधान प्रदान करने के लिए एसी डायनामोमीटर के साथ मिलकर काम करते हैं। | एबीबी |
| माप और नियंत्रण प्रणाली और सॉफ्टवेयर | XLE1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर नियंत्रण और डेटा प्रसंस्करण को एकीकृत करता है, स्वचालित परीक्षण चक्र संचालन, पैरामीटर सेटिंग और रिपोर्ट जनरेशन का समर्थन करता है। | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें विभिन्न प्रकार के सेंसर जैसे तापमान, दबाव और गति, साथ ही संबंधित अधिग्रहण मॉड्यूल शामिल हैं, विभिन्न इंजन घटकों के परिचालन मापदंडों को एकत्र करने के लिए।इन मापदंडों को फिर वास्तविक समय प्रदर्शन के लिए एक इंटरफ़ेस के माध्यम से निगरानी और नियंत्रण प्रणाली को प्रेषित किया जाता है, रिकॉर्डिंग और प्रसंस्करण। | सीलोन्ग |
| शीतलक तापमान नियंत्रण यंत्र | बंद-लूप संरचना डिजाइन और पीएलसी बुद्धिमान नियंत्रण इंजन इनलेट पानी के तापमान की सटीक सेटिंग और स्थिरता की अनुमति देता है।एक RS485 इंटरफ़ेस के माध्यम से मुख्य नियंत्रण कंप्यूटर के साथ संचार परीक्षण परिस्थितियों में स्थिरता सुनिश्चित करता है. | सीलोन्ग |
| अस्थायी ईंधन खपत मीटर प्रणाली | यह तात्कालिक और औसत ईंधन खपत माप का समर्थन करता है, स्थिर-राज्य, अस्थायी और गतिशील परीक्षण परिदृश्यों के अनुकूल है,और स्वचालित डेटा अधिग्रहण प्राप्त करने के लिए मुख्य नियंत्रण प्रणाली के साथ निर्बाध एकीकरण के लिए एक RS485 इंटरफ़ेस से लैस है. | सीलोन्ग |
| अपारदर्शी धुआं मीटर | उत्सर्जन विनियमन परीक्षण आवश्यकताओं को पूरा करने के लिए इंजन के निकास धुएं की अस्पष्टता का सटीक पता लगाना। | एवीएल |
| इलेक्ट्रॉनिक ग्लॉस | दो-चैनल वोल्टेज आउटपुट डिजाइन विभिन्न इंजन नियंत्रण आवश्यकताओं के अनुरूप 0-5V और 0-2.5V की समायोज्य आउटपुट रेंज प्रदान करता है। | सीलोन्ग |
| पिस्टन रिसाव मीटर | दो-टैंक संरचना लचीली स्थापना की अनुमति देती है, या तो मोबाइल या कैंटिलीवर, विभिन्न साइट लेआउट के अनुकूल। | सीलोन्ग |
| विशेष सहायक उपकरण (इंटरकूलिंग स्थिर तापमान नियंत्रण उपकरण) | विशेष रूप से टर्बोचार्ज इंजनों के लिए डिज़ाइन किया गया, परीक्षण स्थितियों में स्थिरता सुनिश्चित करता है। | सीलोन्ग |
| टॉर्क फ्लैंज (टॉर्क सेंसर) | मॉडल T40B, उच्च सटीक मोर्टम माप के लिए कोर घटक | जर्मन एचबीएम |
2.SSCD250-1500-4000 250 किलोवाटविद्युत गतिमानमापक तकनीकी मापदंड
| पैरामीटर | तकनीकी संकेत |
| सिस्टम मॉडल | SSCD250-1500-4000 |
| नामित शक्ति | 250 किलोवाट |
| नामित टोक़ | 1592Nm |
| नामित गति | 1500 रपीएम |
| अधिकतम गति | 4000 रपीएम |
| निरंतर टोक़ की गति सीमा | 0-1500 आरपीएम |
| निरंतर शक्ति की गति सीमा | 1500-4000 आरपीएम |
| गति उतार-चढ़ाव की सटीकता | ±1आरपीएम |
| मोटर निर्माता | सीलोन्ग |
| टॉर्क सेंसर मॉडल | T40B |
| टॉर्क सेंसर निर्माता | जर्मन एचबीएम |
| टॉर्क सेंसर रेंज | 0-2000 एनएम |
| टोक़ सेंसर की सटीकता स्तर | 0.2% एफएस |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली के ब्रांड और मॉडल | एबीबी ACS880 श्रृंखला |
यह प्रणाली परीक्षण के परिणामों की प्रामाणिकता और सार्वभौमिकता सुनिश्चित करने के लिए प्रासंगिक राष्ट्रीय अनिवार्य और अनुशंसित मानकों का सख्ती से पालन करती है। विशिष्ट संदर्भ मानकों में निम्नलिखित हैंः
1) GB17691-2018 "भारी-कर्तव्य डीजल वाहनों से प्रदूषकों के लिए उत्सर्जन सीमाएं और माप पद्धतियाँ":यह सुनिश्चित करने के लिए विशेष रूप से डीजल इंजन उत्सर्जन परीक्षण के लिए तैयार किया गया एक राष्ट्रीय अनिवार्य मानक कि परीक्षण परिणाम पर्यावरण नियमों के अनुरूप हैं.
2) GB/T 18297-2024 "ऑटोमोबाइल इंजन के प्रदर्शन के लिए परीक्षण विधियाँ": सभी प्रकार के ऑटोमोबाइल इंजनों (डीजल और गैसोलीन इंजनों सहित) के लिए लागू एक राष्ट्रीय अनुशंसित मानक,जो प्रदर्शन परीक्षण के लिए प्रक्रियाओं और तरीकों को मानकीकृत करता है.
3) GB/T 17692-2024 "ऑटोमोबाइल इंजन और ड्राइव मोटर्स की शुद्ध शक्ति के लिए परीक्षण विधि":एक राष्ट्रीय अनुशंसित मानक जो इंजनों की शुद्ध शक्ति की जांच के लिए तकनीकी आवश्यकताओं और गणना विधियों को स्पष्ट करता है.
4) GB/T 19055-2024 "ऑटोमोबाइल इंजनों की विश्वसनीयता के लिए परीक्षण विधियाँ": एक राष्ट्रीय अनुशंसित मानक जो इंजन विश्वसनीयता परीक्षण के लिए एकीकृत परीक्षण विनिर्देशों और मूल्यांकन आधार प्रदान करता है।
1) उच्च गतिमान माप सटीकता:एक जर्मन एचबीएम ब्रांड 0.05% एफएस उच्च परिशुद्धता टोक़ सेंसर से सुसज्जित, और एबीबी एसीएस 880 आवृत्ति रूपांतरण प्रणाली के पूर्वानुमान टोक़ मुआवजा मॉड्यूल के साथ जोड़ा गया,यह ±0 की अति-कम गति उतार-चढ़ाव प्राप्त करता है०.०२% ०-१५०० आरपीएम की निरंतर टोक़ सीमा में, कम गति वाले इंजन की उच्च टोक़ विशेषताओं को सटीक रूप से कैप्चर करते हुए और भारी उपकरणों की सटीक परीक्षण आवश्यकताओं को पूरा करते हुए;
2) परिचालन स्थितियों के अनुकूल व्यापक अनुकूलन क्षमताः1500-4000rpm की एक विस्तृत गति परीक्षण रेंज का समर्थन करता है, जो निरंतर टोक़ और निरंतर शक्ति की सभी परिचालन स्थितियों को कवर करता है,और जटिल परिचालन स्थितियों जैसे अचानक भार परिवर्तन और निरंतर भार परिवर्तन का अनुकरण कर सकते हैं, 250kW के बड़े डिजल इंजनों की स्थिर स्थिति, क्षणिक और गतिशील परीक्षण आवश्यकताओं के अनुकूल।
3) ऊर्जा की बचत के महत्वपूर्ण लाभःऊर्जा प्रतिक्रिया टोपोलॉजी, जो एक तीन चरण एलसी फिल्टर + आईजीबीटी समानांतर वर्तमान साझाकरण डिजाइन को अपनाती है, में 98.7% तक की ऊर्जा प्रतिक्रिया दक्षता है,पारंपरिक गतिमान माप उपकरण की तुलना में ऊर्जा खपत में 30% से अधिक की कमी, प्रति वर्ष परीक्षण ऊर्जा के 850,000 kWh से अधिक की बचत, और दीर्घकालिक परिचालन लागत में काफी कमी।
4) प्रणाली स्थिर और विश्वसनीय हैःयह इंजन तापमान, दबाव, टोक़ जैसे प्रमुख मापदंडों की निगरानी के लिए एक बहुआयामी डेटा अधिग्रहण मॉड्यूल के साथ उच्च परिशुद्धता माप और नियंत्रण प्रणाली से Seelong XLE1000 को एकीकृत करता है,इसमें स्वचालित दोष निदान, अलार्म और आपातकालीन सुरक्षा कार्य हैं जो दीर्घकालिक उच्च भार के तहत उपकरण के स्थिर संचालन को सुनिश्चित करते हैं।
5) अत्यधिक संगत और अनुकूलन योग्य:यह कई राष्ट्रीय मूल मानकों का अनुपालन करता है और विभिन्न ब्रांडों और मॉडल के 250kW वर्ग के डीजल इंजनों के लिए अनुकूलित किया जा सकता है। यह विभिन्न परीक्षण वस्तुओं जैसे कि शक्ति प्रदर्शन,उत्सर्जन विशेषताएं, विश्वसनीयता और स्थायित्व, और अनुसंधान एवं विकास, उत्पादन और परीक्षण जैसे विभिन्न परिदृश्यों की जरूरतों को लचीले ढंग से पूरा करता है।
1) भारी व्यावसायिक वाहन अनुसंधान एवं विकास:भारी शुल्क वाले ट्रकों के लिए डीजल इंजनों के पावर प्रदर्शन और उत्सर्जन नियंत्रण का अनुकूलन,बसों और अन्य वाणिज्यिक वाहनों के लिए चीन VI और ऊपर के पर्यावरण नियमों की आवश्यकताओं को पूरा करने के लिए, और इंजन और वाहन मिलान के लिए डेटा समर्थन प्रदान करने के लिए;
2) निर्माण मशीनरी का सत्यापन:निर्माण मशीनरी जैसे कि खुदाई मशीनों, लोडरों और क्रेन में उपयोग किए जाने वाले डीजल इंजनों के लिए अनुकूलित, इंजन की विश्वसनीयता, स्थायित्व,और बिजली उत्पादन स्थिरता कठोर कार्य परिस्थितियों में अचानक भार परिवर्तन और निरंतर उच्च भार संचालन का अनुकरण करके सत्यापित कर रहे हैं.
3) समुद्री शक्ति परीक्षणःजहाज के नेविगेशन के दौरान परिवर्तनीय भार और निरंतर परिचालन स्थितियों का अनुकरण करना, प्रणोदन दक्षता, ईंधन की बचत का परीक्षण करना,समुद्री डीजल इंजनों के उत्सर्जन प्रदर्शन और दीर्घकालिक परिचालन स्थिरता, जो समुद्री ऊर्जा प्रणालियों के अनुकूलन के लिए आधार प्रदान करता है;
4) जनरेटर सेट का मूल्यांकनःडीजल जनरेटर सेटों के बिजली प्रदर्शन का परीक्षण करने के लिए प्रयोग किया जाता है, जो वोल्टेज स्थिरता, आवृत्ति स्थिरता और लोड के तहत निरंतर बिजली आपूर्ति क्षमता का मूल्यांकन करने पर ध्यान केंद्रित करता है,आपातकालीन बिजली उत्पादन प्रणालियों और औद्योगिक बैकअप बिजली आपूर्ति के विश्वसनीय संचालन को सुनिश्चित करने के लिए;
5) मरम्मत और पुनः निर्माण परीक्षण:250 किलोवाट वर्ग के डीजल इंजनों के लिए जिनकी मरम्मत या पुनर्नवीनीकरण किया गया है, a comprehensive performance re-inspection and quality rating are conducted to ensure that the power performance and emission indicators of the repaired engines meet the relevant standards and requirementsइस प्रकार पुनर्नवीनीकरण उत्पादों की गुणवत्ता की गारंटी दी जाती है।
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% एफएस |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% एफएस |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2% एफएस |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.2% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2 % एफएस |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.2 % एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2 % एफएस |
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
