उत्पाद विवरण:
|
| प्रमाणपत्र: | सीई, सीएमसी, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-1500 आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 1500-3800 आरपीएम | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 3800 आरपीएम | रेटेड टॉर्क: | 2238 एनएम |
| मूल्यांकित शक्ति: | 355kW | माप श्रेणी: | 0-2500Nm |
| वज़न: | 1700kg | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 355kW डीजल इंजन डायनेमोमीटर,इलेक्ट्रिक डायनामोमीटर परीक्षण बेंच,वारंटी के साथ इंजन परीक्षण प्रणाली |
||

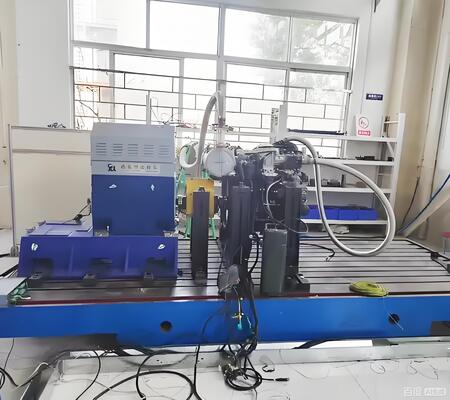

SSCD355-1500-3800 355kW डीजल इंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम
1.SSCD355-1500-3800 355kW डीजलइंजन इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम विवरण
The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreपरीक्षण के दौरान उत्पन्न विद्युत ऊर्जा को सीधे ग्रिड में वापस खिलाया जा सकता है, जिससे कुशल ऊर्जा वसूली प्राप्त होती है।यह उन्नत XLE-3000 माप और नियंत्रण प्रणाली को अपनाता है, जिसमें बेहतर कंप्यूटिंग और प्रोसेसिंग क्षमताएं हैं और यह राष्ट्रीय नियमों और ग्राहक द्वारा परिभाषित विनिर्देशों के अनुसार स्वचालित रूप से विभिन्न परीक्षण चक्रों को पूरा कर सकता है।यह विभिन्न बाहरी सहायक उपकरणों जैसे कि क्षणिक ईंधन खपत मीटर के साथ संगत हैउच्च परिशुद्धता डेटा अधिग्रहण प्रणाली के माध्यम से, यह व्यापक रूप से इंजन संचालन मापदंडों को एकत्र करता है, वास्तविक समय रिकॉर्डिंग का एहसास करता है,बुद्धिमान प्रसंस्करण, और दृश्य प्रदर्शन, और स्वचालित रूप से मानकीकृत परीक्षण रिपोर्ट उत्पन्न करता है।
| पद | विवरण | बीरान्ड |
| विद्युत गतिमानमापक | नामित शक्ति 355kW, अधिकतम गति 3800rpm. | सीलोन्ग |
| टॉर्क फ्लैंज | टोक़ माप की सटीकता ±0.2% FS | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | नामित क्षमता ≥ 400kVA, आउटपुट आवृत्ति 0-100Hz, नियंत्रण प्रतिक्रिया समय ≤ 1ms | एबीबी |
| एक्सएलई-1माप और नियंत्रण प्रणाली और नियंत्रण सॉफ्टवेयर | नमूनाकरण आवृत्ति ≥1000 हर्ट्ज, कस्टम परीक्षण लूप संपादन का समर्थन करता है, और कई प्रोटोकॉल इंटरफेस के साथ संगत है। | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | तापमान माप सीमाः -40°C से 1200°C; दबाव माप सीमाः 0-20MPa; डेटा अधिग्रहण सटीकताः ±0.1% FS | एचबीएम |
| शीतलक तापमान नियंत्रण यंत्र | तापमान नियंत्रण सीमाः 5°C से 100°C; तापमान नियंत्रण सटीकताः ±0.5°C; अधिकतम प्रवाह दरः 80L/मिनट | सीलोन्ग |
| अस्थायी ईंधन खपत मीटर प्रणाली | माप सीमाः 0.1~100L/h; माप सटीकताः ±0.2% FS; प्रतिक्रिया समयः ≤5ms | सीलोन्ग |
| अपारदर्शी धुआं मीटर | माप सीमाः 0~100% अपारदर्शिता; संकल्पः 0.1%; प्रतिक्रिया समयः ≤100ms | AVL 439 |
| इलेक्ट्रॉनिक ग्लॉस | आउटपुट वोल्टेज रेंज 0-5V/0-2.5V/0-10V से समायोज्य, आउटपुट सटीकता ±0.1% FS | सीलोन्ग |
| पिस्टन रिसाव मीटर | माप सीमाः 0~500 L/min; माप की सटीकताः ±1% FS | सीलोन्ग |
| इंटरकूल्ड स्थिर तापमान नियंत्रण उपकरण | तापमान नियंत्रण सीमाः 10°C से 80°C; तापमान नियंत्रण सटीकताः ± 0.5°C; अधिकतम शीतलन शक्तिः 60kW. | सीलोन्ग |
| उत्सर्जन विश्लेषण प्रणाली | माप सटीकता ± 1% FS, प्रतिक्रिया समय ≤ 200ms | AVL SESAM i60 |
2.SSCD355-1500-3800355 किलोवाटDइजेलईनिगीनईविद्युतDद्रुतगतिमान तकनीकीपीआरामीटर
| पैरामीटर | तकनीकी संकेत |
| डायनामोमीटरनिर्माता | सीलोन्ग |
| नामित शक्ति | 355 किलोवाट |
| नामित टोक़ | 2238Nm |
| नामित गति | 1500 रपीएम |
| अधिकतम गति | 3800rpm |
| निरंतर टोक़ की गति सीमा | 500-1500 आरपीएम |
| निरंतर शक्ति की गति सीमा | 1500-3800 आरपीएम |
| टॉर्क सेंसर मॉडल | T120B |
| टॉर्क सेंसर निर्माता | एचबीएम |
| टॉर्क सेंसर रेंज (एनएम) | 0-2500Nm |
| सटीकता स्तर | 0.2% एफएस |
| गति माप की सटीकता | ± 1आरपीएम |
| सिस्टम प्रतिक्रिया समय | ≤5ms |
| निरंतर चलने का समय | ≥24 घंटे (पूर्ण भार) |
| शीतलन विधि | जबरदस्ती पानी ठंडा + हवा ठंडा मिश्रित ठंडा |
| सुरक्षा स्तर | IP54 |
| इन्सुलेशन वर्ग | एफ-स्तर |
1)GB17691-2018: भारी शुल्क डीजल वाहनों से प्रदूषकों के लिए उत्सर्जन सीमा और माप पद्धति (राष्ट्रीय अनिवार्य मानक),विशेष रूप से उच्च-शक्ति वाले डीजल इंजनों के लिए उत्सर्जन परीक्षण आवश्यकताओं को कवर करता है.
2)जीबी/टी 18297-2024: ऑटोमोबाइल इंजनों के प्रदर्शन के लिए परीक्षण विधियाँ (राष्ट्रीय अनुशंसित मानक), उच्च-शक्ति वाले ऑटोमोबाइल और इंजीनियरिंग उपकरण के लिए डीजल इंजनों पर लागू।
3)GB/T 17692-2024: 355kW वर्ग के इंजनों की शुद्ध शक्ति के सटीक परीक्षण के लिए आवश्यकताओं को पूरा करने वाले ऑटोमोबाइल इंजनों और ड्राइव मोटर्स की शुद्ध शक्ति के लिए परीक्षण विधि (राष्ट्रीय अनुशंसित मानक) ।
4)GB/T 20891-2014: गैर-सड़क मोबाइल मशीनरी में प्रयुक्त डीजल इंजनों से उत्सर्जन प्रदूषकों के लिए उत्सर्जन सीमा और माप पद्धति,निर्माण मशीनरी में उच्च शक्ति वाले इंजनों के परीक्षण के लिए लागू, जहाजों और अन्य क्षेत्रों।
1)अति उच्च परिशुद्धता परीक्षणःएक 0.03% एफएस उच्च परिशुद्धता टोक़ सेंसर और एक 1000 हर्ट्ज उच्च गति डेटा अधिग्रहण प्रणाली से सुसज्जित,यह उच्च शक्ति वाले इंजनों की कम गति वाले उच्च टोक़ और उच्च गति वाले उच्च शक्ति वाले इंजनों की विशेषताओं को सटीक रूप से पकड़ता है।, भारी उपकरण, समुद्री शक्ति आदि की सटीक परीक्षण आवश्यकताओं को पूरा करता है, और परीक्षण डेटा में मजबूत ट्रेसेबिलिटी है।
2)व्यापक परिचालन परिस्थितियों में अनुकूलन क्षमताःनिरंतर टोक़ और निरंतर शक्ति सीमाओं के बीच निर्बाध कनेक्शन के साथ 500-3800rpm की एक विस्तृत गति सीमा में परीक्षण का समर्थन करता है।यह जटिल परिदृश्यों का अनुकरण कर सकता है जैसे कि अचानक लोड परिवर्तन और निरंतर बदलती परिचालन स्थितियां, और बड़े डिस्पोजल और उच्च शक्ति वाले डीजल इंजनों के पावर प्रदर्शन, विश्वसनीयता, उत्सर्जन और अन्य आयामों के व्यापक परीक्षण के लिए उपयुक्त है।
3)अत्यधिक ऊर्जा-कुशल और कुशल:यह एक चार चरण एलसी फिल्टर + IGBT मॉड्यूलर समानांतर वर्तमान साझा ऊर्जा प्रतिक्रिया डिजाइन, 99.1% की प्रतिक्रिया दक्षता के साथ अपनाता है,जो पारंपरिक प्रतिरोध-भारित गतिमानों की तुलना में 35% से अधिक ऊर्जा की खपत को कम करता है, हरित परीक्षण की अवधारणा के अनुरूप, प्रति वर्ष बिजली की लागत में 450,000 युआन से अधिक की बचत।
4)प्रणाली स्थिर और विश्वसनीय हैःइसमें एबीबी के भारी शुल्क फ्रीक्वेंसी कन्वर्टर सिस्टम, एचबीएम के उच्च-सटीक सेंसर और सुनलन के अनुकूलित माप और नियंत्रण सॉफ्टवेयर को एकीकृत किया गया है और इसमें कई दोष निदान हैं,अतिभार संरक्षण और तापमान निगरानी कार्ययह 24 घंटे के निरंतर उच्च भार संचालन को सुनिश्चित कर सकता है और विफलताओं के बीच औसत समय (एमटीबीएफ) 8,000 घंटे से अधिक है।
5)पूर्ण आयामी संगतताःकई राष्ट्रीय और उद्योग मानकों जैसे कि GB17691 और GB/T 18297 के अनुरूप है और वाणिज्यिक वाहनों, निर्माण मशीनरी, जहाजों में 355kW वर्ग के डीजल इंजन के साथ संगत है,जनरेटर सेट और अन्य क्षेत्रयह विभिन्न परीक्षण आवश्यकताओं जैसे कि शक्ति प्रदर्शन, उत्सर्जन विशेषताओं, ईंधन की अर्थव्यवस्था और विश्वसनीयता का समर्थन करता है, और कई ब्रांडों के इंजन इंटरफेस के साथ संगत है।
6)बुद्धिमान और सुविधाजनक संचालनःXLE-1000 परीक्षण और नियंत्रण सॉफ्टवेयर एक दृश्य संचालन इंटरफ़ेस, कस्टम परीक्षण प्रक्रिया संपादन, स्वचालित रिपोर्ट जनरेशन और एक्सेल/पीडीएफ प्रारूप में डेटा निर्यात का समर्थन करता है।यह रिमोट मॉनिटरिंग और डेटा ट्रांसमिशन का भी समर्थन करता है, परिचालन सीमा को कम करना और परीक्षण की दक्षता में सुधार करना।
1)भारी व्यावसायिक वाहन अनुसंधान एवं विकासःभारी शुल्क वाले ट्रकों और ट्रैक्टरों में उपयोग किए जाने वाले 355kW वर्ग के डीजल इंजनों के लिए, हम शक्ति प्रदर्शन अनुकूलन, ईंधन अर्थव्यवस्था परीक्षण और उत्सर्जन अनुपालन सत्यापन (चीन VI/B यूरो VI),इंजन और वाहन मिलान के लिए सटीक डेटा समर्थन प्रदान करना.
2)इंजीनियरिंग मशीनरी सत्यापनःभारी भार, अचानक लोड परिवर्तन और निरंतर संचालन सहित उत्खनन मशीनों, क्रेन और लोडरों जैसे इंजीनियरिंग मशीनरी की कठोर कार्य परिस्थितियों का अनुकरण करता है,इंजन की विश्वसनीयता का परीक्षण करने के लिए, शक्ति उत्पादन स्थिरता, और चरम वातावरण में ईंधन की खपत।
3)समुद्री शक्ति परीक्षण:यह मध्यम और बड़े जहाजों के मुख्य प्रणोदन इंजनों के लिए अनुकूलित है, यह परिचालन स्थितियों का अनुकरण करता है जैसे कि परिवर्तनीय भार, निरंतर गति नेविगेशन, नेविगेशन के दौरान त्वरण और मंदी,और प्रमुख डेटा प्रदान करता है जैसे कि प्रणोदन दक्षता, उत्सर्जन प्रदर्शन, और धीरज, समुद्री ऊर्जा प्रणालियों के अनुकूलन का समर्थन करते हैं।
4)उच्च शक्ति वाले जनरेटर सेट का मूल्यांकनःवोल्टेज स्थिरता, आवृत्ति स्थिरता, निरंतर बिजली आपूर्ति क्षमता का परीक्षण,और लोड स्टार्टअप जैसे परिदृश्यों के तहत सेट जनरेटर में प्रयुक्त 355kW डीजल इंजन की आपातकालीन प्रतिक्रिया गतिजनरेटर सेट के विश्वसनीय संचालन को सुनिश्चित करने के लिए, पूर्ण भार संचालन और भार स्विचिंग।
5)औद्योगिक विद्युत उपकरणों का परीक्षण:औद्योगिक बिजली उपकरण जैसे खनन मशीनरी, तेल क्षेत्र के उपकरण और बड़े कंप्रेसर, कारखाने परीक्षण, रखरखाव पुनः निरीक्षण करने के लिए लागूऔर उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए प्रदर्शन उन्नयन सत्यापन.
6)इंजन के पुनः निर्माण के लिए योग्यताःपुनर्निर्मित 355 किलोवाट के डीजल इंजन का परीक्षण सभी आयामों में किया जाता है, जिसमें बिजली प्रदर्शन, उत्सर्जन संकेतक और विश्वसनीयता शामिल हैं,पुनर्नवीनीकरण उत्पादों की गुणवत्ता रेटिंग के लिए उद्देश्यपूर्ण और सटीक परीक्षण आधार प्रदान करना और पुनर्नवीनीकरण उद्योग को मानकीकृत करना.
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% एफएस |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% एफएस |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2% एफएस |
| SSCD355-1500/3800 | 355 | 2238 | 1500 | 3800 | 0.2% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% एफएस |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.2% एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% एफएस |
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
