उत्पाद विवरण:
|
| गति सीमा: | 1000-4000 आरपीएम | रेटेड वोल्टेज: | 380V±10% 50Hz |
|---|---|---|---|
| रेटेड टॉर्क: | 430 एनएम | लगातार टॉर्क रेंज: | 0-1000 आरपीएम |
| Constant Power Range: | 1000-3800 rpm | संरक्षा विशेषताएं: | अधिभार संरक्षण, आपातकालीन रोक |
| मूल्यांकित शक्ति: | 45kW | परिचालन तापमान: | -10°C से 45°C |
| ठंडा करने की विधि: | वायु-ठंडा |

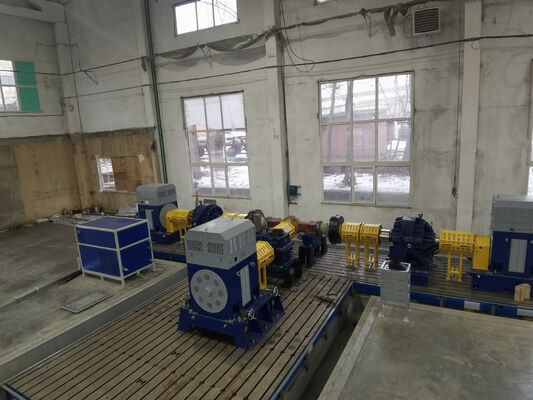

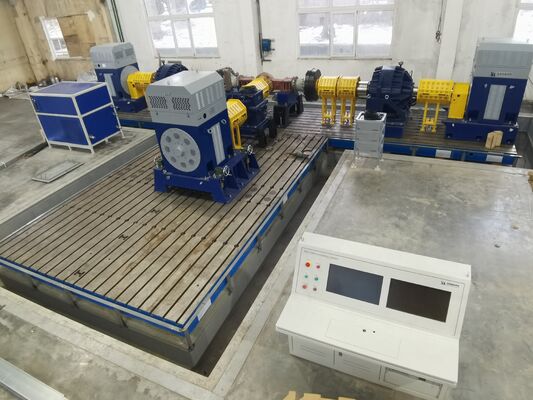

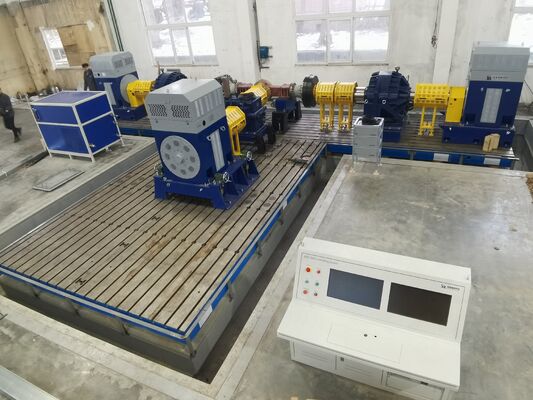

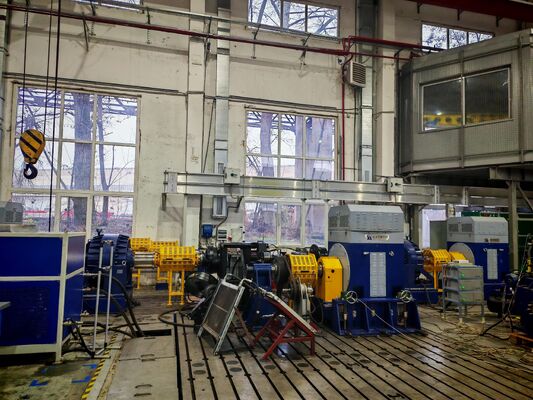

SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम
1। SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम घटक विवरण
SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम एक उच्च-प्रदर्शन, लागत प्रभावी व्यापक परीक्षण प्लेटफ़ॉर्म है जिसे विशेष रूप से 45kW- क्लास लो-टू-मीडियम पावर ऑटोमोटिव एक्सल और ट्रांसमिशन सिस्टम के परीक्षण के लिए डिज़ाइन किया गया है। यह सिस्टम एक उच्च-दक्षता ड्राइव डायनेमोमीटर, एक उच्च-प्रदर्शन लोड डायनेमोमीटर, एक उच्च-सटीक टॉर्क फ्लैंज और एक बुद्धिमान माप और नियंत्रण प्रणाली जैसे मुख्य मॉड्यूल को एकीकृत करता है। यह हल्के वाणिज्यिक वाहनों, छोटे और मध्यम आकार की यात्री कारों, इलेक्ट्रिक ट्रकों और मध्यम आकार की निर्माण मशीनरी के लिए एक्सल की नियमित प्रदर्शन सत्यापन, स्थायित्व परीक्षण और जटिल ऑपरेटिंग स्थिति विश्वसनीयता मूल्यांकन आवश्यकताओं को व्यापक रूप से कवर करता है, जो 45kW- क्लास एक्सल के अनुसंधान और विकास और बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण के लिए एक सटीक, कुशल और स्थिर समाधान प्रदान करता है।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
| SSCD45-1000-4000 ड्राइव डायनेमोमीटर | पावर आउटपुट: 45kW; रेटेड टॉर्क: 430 Nm; रेटेड गति: 1000 rpm; अधिकतम गति: 4000 rpm; निरंतर टॉर्क / निरंतर गति / निरंतर शक्ति / जटिल सड़क स्थिति सिमुलेशन नियंत्रण का समर्थन करता है; प्रतिक्रिया समय: ≤8 ms | सीलोंग |
| SSCD45-1000-4000 लोड डायनेमोमीटर | पावर: 45kW; रेटेड टॉर्क: 430 Nm; रेटेड गति: 1000 rpm; अधिकतम गति: 4000 rpm; टॉर्क नियंत्रण सटीकता: ≤ ±0.2 %FS; उच्च-दक्षता एयर-कूल्ड हीट डिसिपेशन सिस्टम (तापमान नियंत्रण प्रतिक्रिया समायोजन के साथ)। | सीलोंग |
| टॉर्क फ्लैंज | मापने की सीमा 0-1000 Nm; सटीकता 0.2 % FS; गति रिज़ॉल्यूशन 0.1 rpm; गतिशील प्रतिक्रिया समय ≤1 ms | HBM |
| वेरिएबल फ़्रीक्वेंसी इन्वर्टर सिस्टम | इनपुट वोल्टेज: थ्री-फ़ेज़ AC 380V±10%; फ़्रीक्वेंसी: 50-60Hz; वेक्टर नियंत्रण तकनीक; ओवरकरंट, ओवरवॉल्टेज, ओवरहीटिंग, ओवरलोड और शॉर्ट सर्किट के खिलाफ पांच गुना सुरक्षा। | सीमेंस |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसी: IPC510; CPU: कोर i7, RAM: 64GB, हार्ड ड्राइव: 2TB SSD; XLP-1000 समर्पित माप और नियंत्रण सॉफ़्टवेयर; मल्टी-चैनल सिंक्रोनस अधिग्रहण, डेटा विज़ुअलाइज़ेशन और कस्टम रिपोर्ट जनरेशन का समर्थन करता है। | सीलोंग |
| डेटा अधिग्रहण प्रणाली | तापमान / कंपन / शोर अधिग्रहण इकाइयों को शामिल करता है; तापमान सीमा -20~300℃ (सटीकता ±0.3℃); कंपन आवृत्ति 5Hz-20kHz; शोर माप सीमा 30-130dB (सटीकता ±1dB)। | सीलोंग |
| एडजस्टेबल माउंटिंग ब्रैकेट | सेंटर ऊंचाई समायोजन सीमा: 250-600mm; लोड क्षमता: ≥800kg; माउंटिंग सतह चपलता त्रुटि: ≤0.02mm/m | सीलोंग |
| कास्ट आयरन प्लेट | सामग्री: HT300 (तन्य शक्ति ≥300MPa); डबल-लेयर शॉक अवशोषण संरचना + प्रबलित डैम्पिंग डिज़ाइन; चपलता त्रुटि ≤0.02mm/m | सीलोंग |
| कपलिंग | अनुमेय गति ≥ 5000 rpm; टॉर्क क्षमता ≥ 1200 Nm; लोचदार बफर संरचना; उच्च शक्ति मिश्र धातु सामग्री। | सीलोंग |
| सुरक्षात्मक कवर | अर्ध-संलग्न सुरक्षात्मक संरचना; ऊंचाई ≥ 1.8m; सिस्टम-लिंक्ड (स्टार्ट-टू-स्टॉप + आपातकालीन ब्रेकिंग + अलार्म); अंतर्निहित उच्च-दक्षता ध्वनि-अवशोषित और शोर-कम करने वाली सामग्री (शोर में कमी ≥ 20dB)। | सीलोंग |
| लुब्रिकेशन ऑयल स्टेशन (मध्यम आकार) | तेल आपूर्ति दबाव 0.3-1.0MPa; बुद्धिमान प्रवाह विनियमन; तेल तापमान नियंत्रण सीमा 30-60℃; निस्पंदन, तेल स्तर चेतावनी और तेल तापमान / दबाव असामान्यता अलार्म कार्यों से लैस। | सीलोंग |
2। SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम तकनीकी पैरामीटर
| पैरामीटर श्रेणियां | तकनीकी संकेतक |
| कोर डायनेमोमीटर ब्रांड | सीलोंग |
| ड्राइव डायनेमोमीटर रेटेड पावर | 45kW |
| ड्राइव डायनेमोमीटर रेटेड टॉर्क | 430Nm |
| ड्राइव डायनेमोमीटर रेटेड गति | 1000rpm |
| ड्राइव डायनेमोमीटर अधिकतम गति | 4000rpm |
| निरंतर टॉर्क गति सीमा | 0-1000rpm |
| निरंतर शक्ति गति सीमा | 1000-3800rpm |
| ड्राइव डायनेमोमीटर प्रतिक्रिया समय | ≤8ms |
| लोड डायनेमोमीटर रेटेड पावर | 45kW |
| लोड डायनेमोमीटर रेटेड टॉर्क | 430Nm |
| लोड डायनेमोमीटर टॉर्क नियंत्रण सटीकता | ≤±0.2 %FS |
| टॉर्क फ्लैंज रेंज | 0-1000Nm |
| टॉर्क फ्लैंज सटीकता | 0.2 %FS |
| टॉर्क फ्लैंज गति रिज़ॉल्यूशन | 0.1rpm |
| टॉर्क फ्लैंज गतिशील प्रतिक्रिया समय | ≤1ms |
| माउंटिंग ब्रैकेट सेंटर ऊंचाई समायोजन सीमा | 250-600mm |
| माउंटिंग ब्रैकेट लोड-बेयरिंग | ≥800kg |
| कास्ट आयरन प्लेट सामग्री | HT300 (तन्य शक्ति ≥ 300 MPa) |
3। SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम कोर लाभ
4। SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
5। SSCD45-1000-4000 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
| मॉडल | रेटेड पावर (kW) | रेटेड टॉर्क (Nm) | रेटेड गति (rpm) | अधिकतम गति (rpm) | निरंतर शक्ति रेंज (rpm) | निरंतर टॉर्क रेंज (rpm) |
टॉर्क माप सटीकता (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) मानक मॉडल: 90 दिनों के भीतर जहाज (डिलीवरी से पहले प्री-टेस्टिंग सहित ताकि आगमन पर त्वरित स्थापना सुनिश्चित हो सके)।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, जिसमें यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण शामिल है (समुद्र / भूमि परिवहन विकल्प उपलब्ध हैं, जिसमें सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार शामिल हैं)।
3) सहायक सेवाएं: हम पूर्ण CE और ISO प्रमाणन दस्तावेज़ और मूल प्रमाण पत्र प्रदान करते हैं, और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए पूरी प्रक्रिया में पालन करेगा।
1) वारंटी प्रतिबद्धता: कोर घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर 1 साल की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाले नुकसान को छोड़कर।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (जिसमें उपकरण पोजिशनिंग और कैलिब्रेशन, और पाइपलाइन / लाइन कनेक्शन विनिर्देश शामिल हैं); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाला जाएगा (जिसमें पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंकेज परीक्षण शामिल हैं); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण को कवर करना) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) रिमोट सेवा: कंप्यूटर के माध्यम से रिमोट डिबगिंग, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. अक्सर पूछे जाने वाले प्रश्न
प्र: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
ए: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
ए: कृपया अपना ईमेल छोड़ें और हम आपको आपकी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
ए: सामान्य रूप से 30% टी/टी जमा, शिपमेंट से पहले पूरी तरह से भुगतान करें।
प्र: मेरे आदेशों के लिए लीड टाइम क्या है?
ए: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
ए: हमें अपना ईमेल छोड़ें, हमारे तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेंगे।
प्र: क्या मैं आपके कारखाने में जा सकता हूँ?
ए: ज़रूर, आपका हमेशा स्वागत है।
