उत्पाद विवरण:
|
| गति सीमा: | 1000-3500 आरपीएम | रेटेड वोल्टेज: | 380V±10% 50Hz |
|---|---|---|---|
| रेटेड टॉर्क: | 1050 एनएम | लगातार टॉर्क रेंज: | 0-1000 आरपीएम |
| लगातार पावर रेंज: | 1000-3000 आरपीएम | संरक्षा विशेषताएं: | अधिभार संरक्षण, आपातकालीन रोक |
| मूल्यांकित शक्ति: | 110 किलोवाट | परिचालन तापमान: | -10°C से 45°C |
| ठंडा करने की विधि: | वायु-ठंडा | ||
| प्रमुखता देना: | 1050 एनएम टॉर्क डायनामोमीटर परीक्षण बेंच,ऑटोमोबाइल एक्सल डायनामोमीटर प्रणाली,नामित टोक़ के साथ विद्युत गतिमानमापक |
||

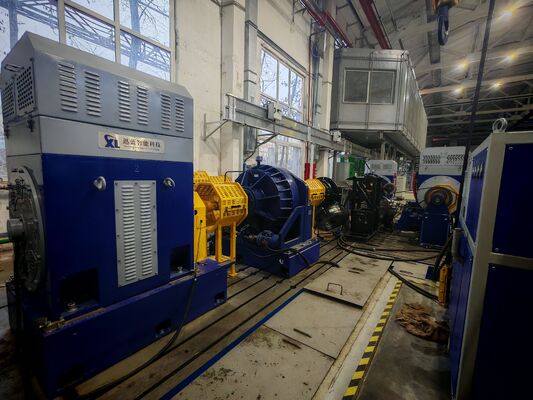

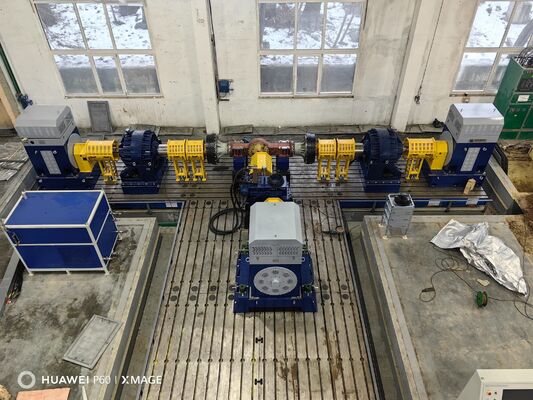

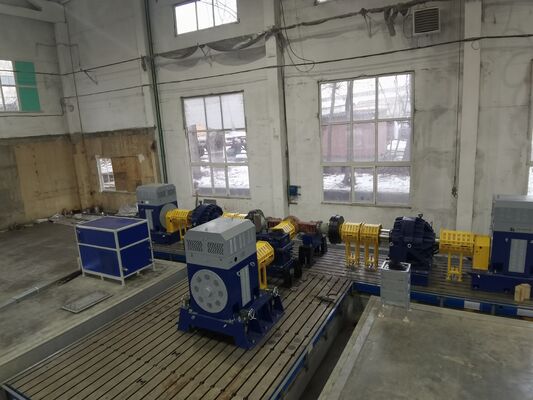

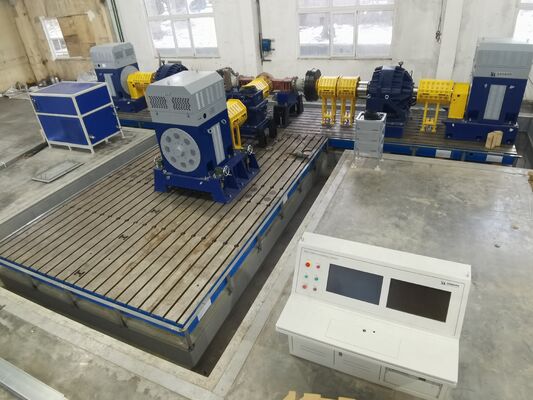

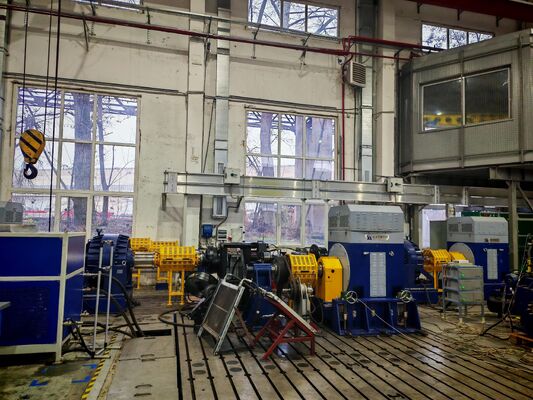

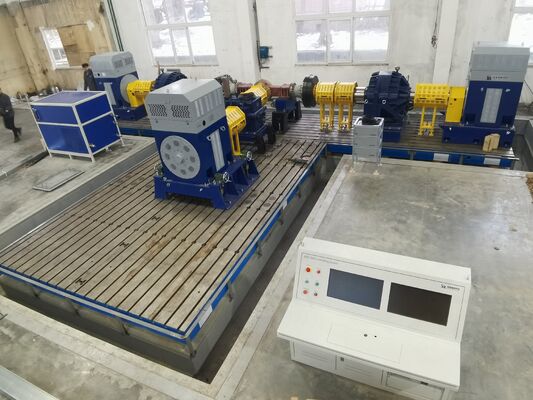

SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम
एसएससीडी110-1000/3500 ऑटोमोटिव एक्सल डायनामोमीटर, एक एबीबी इन्वर्टर और एचबीएम टोक़ फ्लैंज से लैस है, 110kW की शक्ति, 1050 एनएम टोक़, और 0.2% पूर्ण पैमाने की सटीकता है।मध्यम और भारी व्यावसायिक वाहनों और बड़ी निर्माण मशीनरी के अक्षों के परीक्षण के लिए उपयुक्त, यह उच्च अंत आर एंड डी, बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण, और तीसरे पक्ष के परीक्षण का समर्थन करता है। सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001, 92% ऊर्जा प्रतिक्रिया दक्षता द्वारा प्रमाणित,और अनुकूलन योग्य शक्ति / गति रेंजयह मध्यम से उच्च शक्ति वाले परीक्षण उपकरणों के लिए एक लागत प्रभावी सीमा पार समाधान का प्रतिनिधित्व करता है।
1.SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम घटक विवरण
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsइस प्रणाली में उच्च शक्ति वाले ड्राइव डायनामोमीटर, उच्च कठोरता वाले लोड डायनामोमीटर, उच्च परिशुद्धता वाले टोक़ फ्लैंज और एक बुद्धिमान माप और नियंत्रण प्रणाली जैसे मुख्य मॉड्यूल शामिल हैं।यह नियमित प्रदर्शन सत्यापन की जरूरतों को व्यापक रूप से कवर करता हैमध्यम-भारी-व्यावसायिक वाहनों, नई ऊर्जा वाले भारी-व्यावसायिक ट्रकों के धुरी के लिए जटिल परिचालन स्थितियों में दीर्घकालिक स्थायित्व परीक्षण और विश्वसनीयता मूल्यांकन,विशेष प्रयोजन के वाहनयह 110 किलोवाट वर्ग के एक्सल आरएंडडी उन्नयन, बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण और तीसरे पक्ष के परीक्षण के लिए सटीक, कुशल और स्थिर सीमा पार समाधान प्रदान करता है।
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
| SSCD110-1000/3500 ड्राइव डायनामोमीटर | शक्तिः 110kW; नाममात्र टोक़ः 1050 Nm (1000 rpm की नाममात्र गति पर); नाममात्र गतिः 1000 rpm, अधिकतम गतिः 3500 rpm;निरंतर टोक़ / निरंतर गति / निरंतर शक्ति / जटिल सड़क स्थिति अनुकरण नियंत्रण का समर्थन करता है; प्रतिक्रिया समयः ≤8 एमएस; सुरक्षा रेटिंगः IP54 | सीलोन्ग |
| SSCD110-1000/3500 लोड डायनामोमीटर | शक्तिः 110kW ; नाममात्र टोक़ः 1050 Nm (1000 rpm की नाममात्र गति पर); नाममात्र गतिः 1000 rpm, अधिकतम गतिः 3500 rpm; टोक़ नियंत्रण सटीकताः ≤ ±0.2% पूर्ण पैमाने की;उच्च दक्षता वाली वायु-कूल्ड हीट डिस्पैशन सिस्टम (तापमान नियंत्रण प्रतिक्रिया समायोजन के साथ), तापमान नियंत्रण सटीकता ±2°C); सुरक्षा रेटिंगः IP54 | सीलोन्ग |
| टॉर्क फ्लैंज | माप सीमाः 0-2000 एनएम; सटीकताः पूर्ण पैमाने का 0.2%; गति संकल्पः 0.1 आरपीएम; गतिशील प्रतिक्रिया समयः ≤1 एमएस; सिग्नल आउटपुटः 4-20 एमए एनालॉग / आरएस 485 डिजिटल। | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | इनपुट वोल्टेज: तीन चरण AC 380V ± 10%; आवृत्तिः 50-60Hz; वेक्टर नियंत्रण प्रौद्योगिकी; अतिप्रवाह, अतिभोल्टेज, अतिगर्मी, अतिभार और शॉर्ट सर्किट के खिलाफ पांच गुना सुरक्षा;ऊर्जा प्रतिक्रिया अनुकूलित नियंत्रण का समर्थन करता हैसुरक्षा रेटिंगः IP21 | एबीबी |
| XLP-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC510; सीपीयूः इंटेल कोर i7, रैमः 64GB, हार्ड ड्राइवः 2TB SSD; समर्पित माप और नियंत्रण सॉफ्टवेयर; बहु-चैनल सिंक्रोनस अधिग्रहण, डेटा विज़ुअलाइज़ेशन का समर्थन करता है,कस्टम रिपोर्ट जनरेशन, और दूरस्थ डेटा साझा करना; MATLAB/Simulink सह-सिमुलेशन के साथ संगत। | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | तापमान/ कंपन/ शोर अधिग्रहण इकाइयों को शामिल करता है; तापमान सीमा -20~300°C (सटीकता ±0.3°C); कंपन आवृत्ति 5Hz-20kHz; शोर माप सीमा 30-130dB (सटीकता ±1dB);बहुआयामी डेटा सहसंबंध विश्लेषण का समर्थन करता है; नमूनाकरण आवृत्ति 1kHz. | सीलोन्ग |
| समायोज्य माउंटिंग ब्रैकेट | केंद्र ऊंचाई समायोजन रेंजः 300-650 मिमी; भार क्षमताः ≥1500kg; माउंटिंग सतह समतलता त्रुटिः ≤0.02 मिमी/मी; त्वरित स्थिति लॉक संरचना (लॉकिंग सटीकता ±0.01 मिमी); सामग्रीःQ235 कार्बन स्टील (जंग प्रतिरोधी कोटिंग उपचार). | सीलोन्ग |
| कास्ट आयरन प्लेट | सामग्रीः HT300 (तन्यता शक्ति ≥300MPa); दो-परत झटके अवशोषण संरचना + प्रबलित डम्पिंग डिजाइन; सपाटता त्रुटि ≤0.02mm/m; सतह पहनने के प्रतिरोधी उपचार (कठोरता HB200-220);आयाम: 3000×2000×300 मिमी | सीलोन्ग |
| युग्मन | अनुमेय गति ≥ 5000 आरपीएम; टोक़ क्षमता ≥ 2500 एनएम; लोचदार बफर संरचना; उच्च शक्ति मिश्र धातु सामग्री (40CrNiMoA); रखरखाव मुक्त डिजाइन (सेवा जीवन ≥ 10000 h) । | सीलोन्ग |
| सुरक्षात्मक कवर | पूरी तरह से बंद सुरक्षात्मक संरचना; ऊंचाई ≥ 2.0 मीटर; प्रणाली से जुड़ा हुआ (स्टार्ट-स्टॉप + आपातकालीन ब्रेकिंग + श्रव्य और दृश्य अलार्म);निर्मित उच्च दक्षता ध्वनि-अवशोषित और शोर-कम करने वाली सामग्री (शोर-कम करने की क्षमता ≥ 25dB); झटके प्रतिरोधी अवलोकन खिड़की (गर्म ग्लास मोटाई 12 मिमी); सुरक्षा रेटिंग IP54 | सीलोन्ग |
| स्नेहन तेल स्टेशन (बड़ा) | तेल आपूर्ति दबावः 0.3-1.2MPa; बुद्धिमान प्रवाह दर विनियमन (समायोजन सीमाः 5-50L/min); तेल तापमान नियंत्रण सीमाः 30-60°C (तापमान नियंत्रण सटीकताः ±1°C);निस्पंदन के साथ सुसज्जित (निस्पंदन सटीकता: 10μm), तेल स्तर चेतावनी, तेल तापमान / दबाव असामान्यता अलार्म और स्वचालित तेल पुनःपूर्ति समारोह; तेल टैंक क्षमताः 200L | सीलोन्ग |
2.SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम तकनीकी पैरामीटर
| पैरामीटर श्रेणियाँ | तकनीकी संकेत |
| कोर डायनामोमीटर का ब्रांड | सीलोन्ग |
| ड्राइव डायनामोमीटर की नाममात्र शक्ति | 110 किलोवाट |
| ड्राइव डायनामोमीटर का नामित टॉर्क | 1050 एनएम (नामिक वेग 1000 आरपीएम पर) |
| डायनामोमीटर को इसकी नामित गति पर चलाएं | 1000 आरपीएम |
| ड्राइव डायनामोमीटर की अधिकतम गति | 3500 आरपीएम |
| निरंतर टोक़ की गति सीमा | 0-1000rpm |
| निरंतर शक्ति की गति सीमा | 1000-3000rpm |
| ड्राइव डायनामोमीटर प्रतिक्रिया समय | ≤8ms |
| लोड डायनामोमीटर की नाममात्र शक्ति | 110 किलोवाट |
| लोड डायनामोमीटर का नामित टॉर्क | 1050 एनएम (नामिक वेग 1000 आरपीएम पर) |
| लोड डायनामोमीटर की टोक़ नियंत्रण सटीकता | पूर्ण पैमाने का ≤±0.2% |
| टॉर्क फ्लैंज रेंज | 0-2000 एनएम |
| टॉर्क फ्लैंज की सटीकता | 0पूर्ण पैमाने का.2% |
| टॉर्क फ्लैंज की गति का संकल्प | 0.1rpm |
| टोक़ फ्लैंज गतिशील प्रतिक्रिया समय | ≤1ms |
| माउंटिंग ब्रैकेट केंद्र ऊंचाई समायोजन रेंज | 300-650 मिमी |
| माउंटिंग ब्रैकेट लोड लेयरिंग | ≥1500 किलोग्राम |
| कास्ट आयरन प्लेट सामग्री | HT300 (तन्यता शक्ति ≥ 300 एमपीए) |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली का ब्रांड | एबीबी |
| कुल प्रणाली शक्ति आवश्यकताएं | 180 किलोवाट |
| सिस्टम पदचिह्न | ≤12m2 (लंबाई × चौड़ाई × ऊंचाईः 4.5m × 2.6m × 2.8m) |
| परिवेश का परिचालन तापमान | -10~45°C |
| सापेक्ष आर्द्रता | 10%~85% (गैर संक्षेपण) |
| विद्युत आपूर्ति वोल्टेज | तीन चरण AC 380V±10%, 50/60Hz |
| कुल प्रणाली भार | ≤ 4000 किलोग्राम |
3.SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम मुख्य फायदे
4. SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
5.SSCD110-1000/3500 ऑटोमोटिव एक्सल इलेक्ट्रिक डायनामोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
| मॉडल | नाममात्र शक्ति (किलोवाट) | नामित टोक़ (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) |
टोक़ माप की सटीकता (% एफएस) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
1) वारंटी प्रतिबद्धता:मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान निःशुल्क समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि से होने वाली क्षति को छोड़कर।
2) तकनीकी सहायता:24/7 द्विभाषी सेवा (अंग्रेजी और चीनी), प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8.अक्सर पूछे जाने वाले प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 30% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
