उत्पाद विवरण:
|
| ब्रांड: | सीलोन्ग | अधिभार क्षमता: | 120% |
|---|---|---|---|
| रेटेड वोल्टेज (वी): | एसी 380 | ठंडा करने की विधि: | उन्नत जल शीतलन |
| एनकोडर: | शंघाई जिंगफेन | एनकोडर प्रकार: | एचटीएल 512 |
| अधिकतम कार्य गति: | 15000rpm | आवेदन: | ट्रांसमिशन परीक्षण |
| उत्पादन में संकेत: | एनॉलॉग डिजिटल | गारंटी: | 1 वर्ष |
| मूल्यांकित शक्ति: | 250kW | रेटेड टॉर्क: | 597NM |
| टोक़ सटीकता: | 0.2% एफएस | लगातार पावर रेंज: | 4000-12000rpm |
| लगातार टॉर्क रेंज: | 0-4000 आरपीएम | ||
| प्रमुखता देना: | 250 किलोवाट ट्रांसमिशन डायनेमोमीटर टेस्ट बेंच,ट्रांसमिशन टाइप डायनेमोमीटर सिस्टम,12000 आरपीएम डायनेमोमीटर टेस्ट बेंच |
||

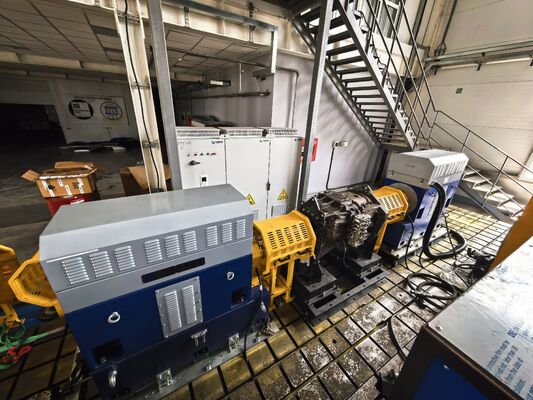

SSCH250-4000/12000 250kW ट्रांसमिशन टाइप डायनेमोमीटर Tएस्ट Bएनच सिस्टम
1. हमारा टेस्ट बेंच क्यों चुनें?
सीलोंग का 250kW ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच सिस्टम मिड-टू-हाई-एंड गियरबॉक्स के आर एंड डी, उत्पादन परीक्षण और वैज्ञानिक अनुसंधान सत्यापन के लिए पसंदीदा एकीकृत समाधान है। इसके मुख्य लाभ इस प्रकार हैं:
1) डुअल-परिदृश्य सटीक अनुकूलन: यह विनिर्माण उद्यमों की उच्च-आवृत्ति और उच्च-विश्वसनीयता वाले फैक्ट्री परीक्षण की जरूरतों के साथ-साथ विश्वविद्यालयों/अनुसंधान संस्थानों की बहु-आयामी डेटा संग्रह और जटिल कार्य स्थिति सिमुलेशन की अनुसंधान आवश्यकताओं को ध्यान में रखता है। एक उपकरण दोहरे उपयोग परिदृश्यों को पूरा कर सकता है।
2) उच्च-सटीकता और आधिकारिक डेटा: मुख्य घटक अंतरराष्ट्रीय शीर्ष-स्तरीय कॉन्फ़िगरेशन और स्वतंत्र रूप से विकसित मुख्य तकनीकों को अपनाते हैं, जिसमें टॉर्क माप सटीकता ±0.2% FS और गति माप सटीकता ±1r/min तक पहुंचती है। डेटा ट्रेस करने योग्य और निर्यात योग्य है, जो प्रदर्शन मूल्यांकन, जीवन सत्यापन और दोष निदान के लिए आधिकारिक सहायता प्रदान करता है।
3) विस्तृत गति सीमा और पूर्ण संचालन की स्थिति: 4000-12000rpm की रेटेड गति सीमा, जिसे स्पीड इंक्रीज़र के साथ जोड़ने पर 24000rpm तक बढ़ाया जा सकता है, यात्री कारों, वाणिज्यिक वाहनों और निर्माण मशीनरी जैसे विभिन्न प्रकार के ट्रांसमिशन के उच्च-गति परीक्षण और जटिल संचालन स्थिति सिमुलेशन के लिए उपयुक्त है;
4) सभी प्रकार के मॉडल समर्थित: SSCH श्रृंखला 30kW-400kW की पूरी पावर रेंज को कवर करती है, जिससे परीक्षण की जरूरतों के आधार पर लचीला चयन संभव होता है। अपग्रेड के लिए पूर्ण उपकरण प्रतिस्थापन की आवश्यकता नहीं होती है, जिससे निवेश अधिक टिकाऊ होता है।
5) स्थिर, विश्वसनीय और रखरखाव में आसान: मुख्य घटकों (जैसे ABB फ्रीक्वेंसी कन्वर्टर्स) ने कठोर संचालन स्थिति सत्यापन से गुजरा है और ओवरलोड सुरक्षा और टॉर्क कैलिब्रेशन जैसी सुरक्षा डिजाइनों से लैस हैं, जो 24/7 स्थिर संचालन और कम रखरखाव लागत को सक्षम करते हैं;
6) एकीकृत और बॉक्स से बाहर उपयोग के लिए तैयार: डायनेमोमीटर, नियंत्रण, डेटा अधिग्रहण और सुरक्षा सहित संपूर्ण प्रणाली पूर्व-एकीकृत है। डिबगिंग और कैलिब्रेशन कारखाने में पूरे किए जाते हैं, और इसे ऑन-साइट स्थापना के तुरंत बाद उपयोग में लाया जा सकता है, जो परियोजना कार्यान्वयन चक्र को बहुत कम कर देता है।
2. SSCH250-4000/12000 250kW ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच सिस्टम के मुख्य घटक
| सिस्टम वर्गीकरण | मुख्य घटक | मॉडल विनिर्देश | निर्माता |
| इलेक्ट्रिक डायनेमोमीटर सिस्टम | SSCH250-4000/12000 इलेक्ट्रिक डायनेमोमीटर | रेटेड पावर 250kW, रेटेड स्पीड 4000rpm, अधिकतम स्पीड 12000rpm, रेटेड टॉर्क 597Nm | सीलोंग |
| टॉर्क फ्लैंज (SLFN1000) | 0-1000Nm, सटीकता ±0.2% FS | सीलोंग | |
| ड्राइव गियरबॉक्स और बेस | स्पीड रेशियो 1:2, आउटपुट स्पीड 0-24000rpm | सीलोंग | |
| SSCD300-750/3000 लोडिंग इलेक्ट्रिक डायनेमोमीटर | पावर 300kW, रेटेड स्पीड 750rpm | सीलोंग | |
| नियंत्रण और बिजली आपूर्ति प्रणाली | XLP-2000 माप और नियंत्रण प्रणाली | स्पीड माप सटीकता ±1 r/min, टॉर्क नियंत्रण सटीकता 0.5% FS | सीलोंग |
| ACS880 वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम | ABB कंट्रोल यूनिट + SEELONG एक कैबिनेट में एकीकृत | ABB / सीलोंग | |
| द्विदिश डीसी पावर सप्लाई (SLEVH300) | 300kW, वोल्टेज 24-1000V | सीलोंग | |
| यांत्रिक प्रणाली | हाई-स्पीड कपलिंग | अनुमत गति: 24,000 rpm; टॉर्क: 500 Nm | सीलोंग |
| टॉर्क लिमिटर | सीमित टॉर्क 4000 Nm | सीलोंग | |
| कास्ट आयरन प्लेट + शॉक एब्जॉर्बर | 3000×1500×250mm + स्प्रिंग शॉक एब्जॉर्प्शन डिज़ाइन | सीलोंग | |
| डेटा अधिग्रहण और समर्थन प्रणाली | मल्टी-चैनल डेटा अधिग्रहण मॉड्यूल (SL7P12/SL7M24) | तापमान (12 चैनल) + एनालॉग (32 चैनल) | सीलोंग |
| ट्रांसमिशन फ्लूइड तापमान नियंत्रण उपकरण (SLE2300) | ऑयल तापमान स्थिर नियंत्रण | सीलोंग | |
| कूलेंट तापमान नियंत्रण उपकरण (SLE1300) | पीएलसी नियंत्रण, प्लेट हीट एक्सचेंजर डिज़ाइन | सीलोंग | |
| हाई-वोल्टेज फ्लेम-रिटार्डेंट केबल | हाई-पावर टेस्टिंग परिदृश्यों के लिए अनुकूलित | लुओयांग यिलान |
| तकनीकी पैरामीटर | मान/विनिर्देश |
| रेटेड पावर | 250kW |
| रेटेड स्पीड | 4000rpm |
| अधिकतम स्पीड | 12000rpm |
| रेटेड टॉर्क | 597Nm |
| स्थिर पावर रेंज | 4000-12000rpm |
| स्थिर टॉर्क रेंज | 0-4000rpm |
| टॉर्क माप सटीकता | ±0.2%FS |
| स्पीड माप सटीकता | ±1r/min |
| स्थापना विधि | गैर-मानक कस्टम बेस |
| सहायक उपकरण | विशेष कनेक्शन सहायक उपकरण + टॉर्क फ्लैंज |
| कूलिंग विधि | उन्नत जल शीतलन प्रणाली |
| मॉडल | रेटेड पावर (kW) | रेटेड टॉर्क (Nm) | रेटेड स्पीड (rpm) | अधिकतम इंजन स्पीड (rpm) | स्थिर पावर रेंज (rpm) | स्थिर टॉर्क रेंज (rpm) | टॉर्क माप सटीकता |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
1) उच्च-सटीकता माप, आधिकारिक और विश्वसनीय डेटा: मुख्य टॉर्क और स्पीड माप सटीकता उद्योग-अग्रणी स्तर (टॉर्क ±0.2% FS, स्पीड ±1r/min) तक पहुंचती है, जिसमें 32-चैनल एनालॉग सिग्नल अधिग्रहण और 12-चैनल तापमान अधिग्रहण शामिल है, जो ट्रांसमिशन प्रदर्शन के प्रमुख मापदंडों को व्यापक रूप से कवर करता है। डेटा ट्रेस करने योग्य और निर्यात योग्य है, जो उत्पाद प्रमाणन और वैज्ञानिक अनुसंधान सत्यापन की जरूरतों को पूरा करता है।
2) विस्तृत गति सीमा और पूर्ण संचालन की स्थिति: 4000-12000rpm की रेटेड गति सीमा, जिसे स्पीड इंक्रीज़र के साथ 24000rpm तक बढ़ाया जा सकता है, यात्री कारों, वाणिज्यिक वाहनों और निर्माण मशीनरी में ट्रांसमिशन के उच्च-गति परीक्षण के लिए उपयुक्त है, साथ ही लोड सिमुलेशन और तापमान नियंत्रण जैसी जटिल संचालन स्थितियों के सिमुलेशन का भी समर्थन करता है।
3) विकल्पों की पूरी श्रृंखला, लचीला अनुकूलन: SSCH श्रृंखला 30kW-400kW की पूरी पावर रेंज को कवर करती है और इसे माइक्रो से बड़े ट्रांसमिशन के अनुकूल बनाया जा सकता है। उद्यम अपनी उत्पादन क्षमता के अनुसार लचीले ढंग से चुन सकते हैं और अनुसंधान संस्थान अपने अनुसंधान दिशा के अनुसार चुन सकते हैं, जिससे भविष्य के अपग्रेड अधिक सुविधाजनक हो जाते हैं।
4) मजबूत स्केलेबिलिटी के साथ मॉड्यूलर डिजाइन: प्रत्येक सिस्टम इकाई एक स्वतंत्र मॉड्यूल है, जो पावर अपग्रेड, परीक्षण चैनलों को जोड़ने और नए परीक्षण मानकों के अनुकूलन का समर्थन करती है। इसे उत्पादन क्षमता में वृद्धि या अनुसंधान दिशा के अनुसार भविष्य में लचीले ढंग से विस्तारित किया जा सकता है, जिससे उपकरण पुनरावृति की लागत कम हो जाती है।
5) स्थिर और विश्वसनीय, संचालित करने और बनाए रखने में आसान: मुख्य घटकों को ABB फ्रीक्वेंसी कन्वर्टर्स और योकोगावा पावर एनालाइज़र जैसे अंतरराष्ट्रीय प्रथम-स्तरीय ब्रांडों से चुना जाता है। मुख्य डायनेमोमीटर और माप और नियंत्रण प्रणाली स्वतंत्र रूप से विकसित की गई हैं और उन्होंने कठोर कार्य स्थिति सत्यापन से गुजरा है। टॉर्क कैलिब्रेशन डिवाइस, ओवरलोड सुरक्षा और अन्य सुरक्षा डिजाइनों से लैस, यह 24 घंटे बिना किसी चिंता के स्थिर रूप से संचालित हो सकता है।
6) एकीकृत और बॉक्स से बाहर उपयोग के लिए तैयार: डायनेमोमीटर, नियंत्रण, डेटा अधिग्रहण और सुरक्षा सहित संपूर्ण प्रणाली पूर्व-एकीकृत है। डिबगिंग और कैलिब्रेशन कारखाने में पूरे किए जाते हैं, और इसे साइट पर उपयोग में लाया जा सकता है, जो परियोजना कार्यान्वयन चक्र को बहुत कम कर देता है।
7) ऊर्जा अनुकूलन और ऊर्जा बचत: इलेक्ट्रिकल क्लोज्ड टेस्टिंग के सिद्धांत को अपनाते हुए, लोड डायनेमोमीटर द्वारा उत्पन्न विद्युत ऊर्जा को बिजली आपूर्ति प्रणाली में वापस फीड किया जा सकता है, जिससे पारंपरिक टेस्ट बेंच की तुलना में बहुत अधिक ऊर्जा लागत की बचत होती है।
1) ऑटोमोटिव विनिर्माण उद्योग: यात्री कारों/वाणिज्यिक वाहनों के लिए AT, AMT, DCT स्वचालित ट्रांसमिशन और नए ऊर्जा वाहनों के लिए रिड्यूसर का प्रदर्शन परीक्षण, जीवन सत्यापन, और फैक्ट्री निरीक्षण;
2) Cनिर्माण मशीनरी क्षेत्र: उत्खननकर्ता, लोडर और क्रेन जैसे भारी उपकरणों के लिए ट्रांसमिशन का उच्च-लोड और जटिल कार्य स्थिति सिमुलेशन परीक्षण;
3) Rेल ट्रांजिट क्षेत्र: मध्यम और निम्न गति रेल ट्रांजिट वाहनों के लिए गियरबॉक्स का स्पीड और टॉर्क मिलान परीक्षण और विश्वसनीयता सत्यापन;
4) औद्योगिक ट्रांसमिशन क्षेत्र: औद्योगिक गियरबॉक्स, बेल्ट ड्राइव सिस्टम और चेन ड्राइव सिस्टम का प्रदर्शन मूल्यांकन और जीवन परीक्षण;
5) अनुसंधान और शैक्षिक संस्थान: विश्वविद्यालयों और अनुसंधान संस्थानों के लिए मुख्य प्रयोगात्मक मंच जो गियरबॉक्स ट्रांसमिशन दक्षता, दोष निदान, नई सामग्री अनुप्रयोग और ऊर्जा-बचत प्रौद्योगिकी जैसे विषयों पर शोध करते हैं;
6) भाग निर्माता: मुख्य ट्रांसमिशन घटकों (गियर, शाफ्ट, क्लच) का प्रदर्शन सत्यापन और गुणवत्ता नियंत्रण परीक्षण।
1) राष्ट्रीय मानक: "ऑटोमोटिव ट्रांसमिशन टेस्ट बेंच के लिए परीक्षण विधियाँ" QC/T 29063-2011;
2) उद्योग मानक: JB/T 10409-2004 "इंजीनियरिंग मशीनरी के ट्रांसमिशन के लिए परीक्षण विधियाँ" और GB/T 8542-2008 "औद्योगिक गियरबॉक्स के लिए परीक्षण विधियाँ";
3) ISO/TR 19972 "कृषि और वानिकी ट्रैक्टरों के लिए पावर टेक-ऑफ शाफ्ट और पावर इनपुट कनेक्शन"
4) एंटरप्राइज मानक: ISO 15085, SAE J2360, और DIN 3990 जैसे अंतरराष्ट्रीय मानकों के आधार पर विकसित आंतरिक परीक्षण विनिर्देश;
5) अनुकूलित मानक: हम अपने ग्राहकों की विशिष्ट आवश्यकताओं के अनुकूल हो सकते हैं और अपनी परीक्षण प्रक्रियाओं और तकनीकी आवश्यकताओं को तैयार कर सकते हैं।
1) मानक मॉडल: 90 दिनों के भीतर शिपिंग (डिलीवरी से पहले प्री-टेस्टिंग सहित ताकि आगमन पर त्वरित स्थापना सुनिश्चित हो सके)।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित प्रमुख क्षेत्रों में अंतरराष्ट्रीय लॉजिस्टिक्स और वितरण को कवर करना (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, जिसमें सुरक्षित पैकेजिंग और नमी-रोधी और जंग-रोधी उपचार शामिल है)।
3) सहायक सेवाएं: हम पूर्ण CE और ISO प्रमाणन दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं, और एक समर्पित लॉजिस्टिक्स विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए पूरी प्रक्रिया का पालन करेगा।
1) वारंटी प्रतिबद्धता: 1-वर्ष की वारंटी मुख्य घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाले नुकसान को छोड़कर।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (उपकरण पोजिशनिंग और कैलिब्रेशन, और पाइपलाइन / लाइन कनेक्शन विनिर्देशों सहित); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाली जाएगी (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन, और सिस्टम लिंकेज परीक्षण सहित); 5 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव, और समस्या निवारण को कवर करते हुए) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने के उपकरणों का उपयोग करने में कुशल हैं।
4) रिमोट सेवा: कंप्यूटर के माध्यम से रिमोट डिबगिंग, सिस्टम अपग्रेड, और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी समस्याओं को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
9. अक्सर पूछे जाने वाले प्रश्न
Q: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
A: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे परीक्षण आदेश का समर्थन करते हैं।
Q: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
A: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
Q: आपकी भुगतान अवधि क्या है?
A: सामान्यतः 40% टी/टी जमा, शिपमेंट से पहले पूरा भुगतान।
Q: मेरे ऑर्डर के लिए लीड टाइम क्या है?
A: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
Q: हमें टेस्ट बेंच का समग्र समाधान कैसे मिलता है?
A: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपको विस्तृत योजना के बारे में संवाद करेंगे।
Q: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
A: निश्चित रूप से, आप हमेशा एक यात्रा के लिए स्वागत करते हैं।
