उत्पाद विवरण:
|
| गति सीमा: | 1800-4000 आरपीएम | रेटेड वोल्टेज: | 380V±10% 50Hz |
|---|---|---|---|
| रेटेड टॉर्क: | 2970 एनएम | लगातार टॉर्क रेंज: | 0-1800 आरपीएम |
| लगातार पावर रेंज: | 1800-4000 आरपीएम | संरक्षा विशेषताएं: | ओवरकरंट, ओवरवोल्टेज और ओवरहीट से सुरक्षा |
| मूल्यांकित शक्ति: | 560 किलोवाट | परिचालन तापमान: | -10°C से 45°C |
| ठंडा करने की विधि: | पानी की मदद से ठंडा करने वाले उपकरण | ||
| प्रमुखता देना: | 560kW ट्रांसमिशन डायनेमोमीटर टेस्ट बेंच,2970 एनएम डायनेमोमीटर परीक्षण प्रणाली,वारंटी के साथ ट्रांसमिशन टाइप डायनेमोमीटर |
||

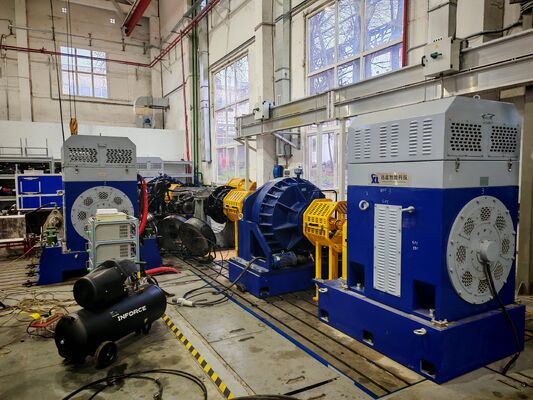

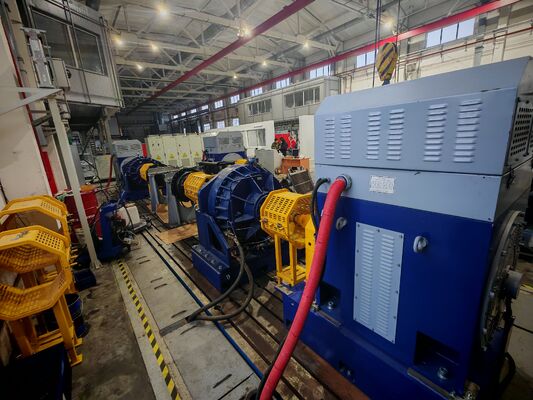

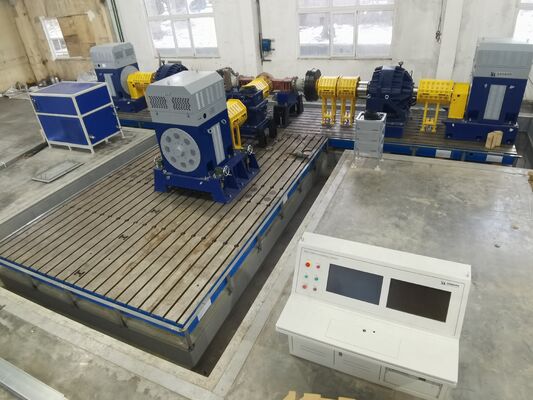

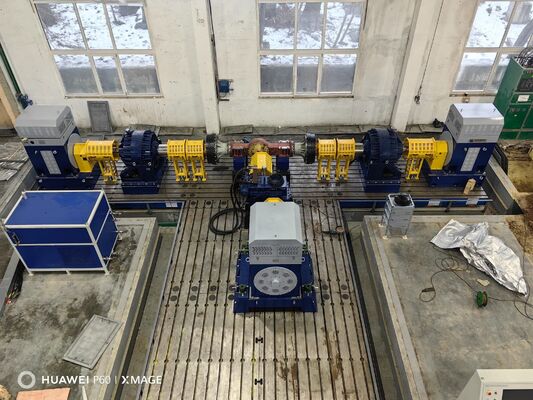

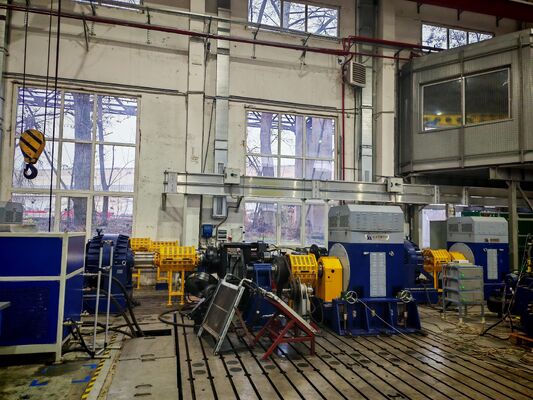

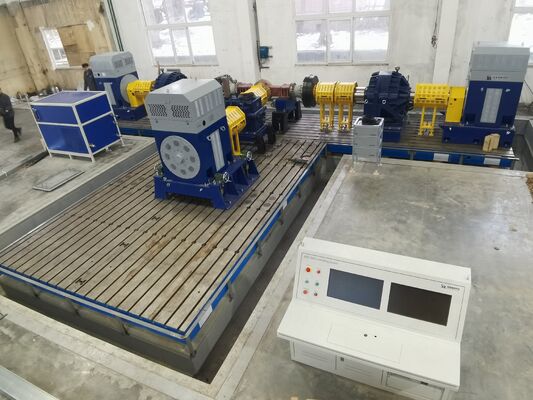

SSCD560-1800/4000 560kW 2970Nm ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच सिस्टम
1.SSCD560-1800/4000 560किलोवाटटीरिफंडटीयपDद्रुतगतिमानपरीक्षणबीench प्रणाली विवरण
SSCD500-1500/3800 ट्रांसमिशन प्रकार के डायनामोमीटर परीक्षण बेंच प्रणाली एक पेशेवर एकीकृत परीक्षण मंच के लिए बनाया गया हैप्रसारण500 किलोवाट वर्ग की निर्माण मशीनरी, भारी वाणिज्यिक वाहन और विशेष वाहनों के लिएइस प्रणाली में मुख्य घटक जैसे ड्राइव डायनामोमीटर, लोड डायनामोमीटर, गियरबॉक्स, उच्च परिशुद्धता टॉर्क सेंसर, चर आवृत्ति इन्वर्टर प्रणाली,बुद्धिमान माप और नियंत्रण इकाई, मल्टी-चैनल डेटा अधिग्रहण मॉड्यूल, शीतलन और स्नेहन प्रणाली, और पूर्ण परिदृश्य परीक्षण जैसे कि ट्रांसमिशन प्रदर्शन कैलिब्रेशन, ट्रांसमिशन दक्षता का पता लगाने,थकान स्थायित्व परीक्षण, विश्वसनीयता सत्यापन, आदि यह अनुसंधान और विकास डिजाइन के लिए उच्च परिशुद्धता और उच्च स्थिरता बेंच परीक्षण समर्थन प्रदान करता है,उत्पादन गुणवत्ता निरीक्षण और भारी-कर्तव्य ट्रांसमिशन सिस्टम के प्रकार अनुमोदन.
| घटक का नाम | मूल विनिर्देश पैरामीटर | ब्रांड |
| SSCD560-1800/4000 ड्राइव डायनामोमीटर | शक्ति 560kW; नामित टोक़ 2970Nm; नामित गति 1800rpm, अधिकतम गति 4000rpm; निरंतर टोक़/निरंतर गति/निरंतर शक्ति नियंत्रण का समर्थन करता है; प्रतिक्रिया समय ≤10ms | सीलोन्ग |
| SSCD560-1800/4000 लोड डायनामोमीटर | शक्ति 560kW; नामित टोक़ 2970Nm; नामित गति 1800rpm, अधिकतम गति 4000rpm; टोक़ नियंत्रण सटीकता ≤± 0.05%FS; पानी से ठंडा गर्मी अपव्यय प्रणाली | सीलोन्ग |
| गियर बॉक्स | गति अनुपात 1:3.0; नामित आउटपुट टॉर्क ≥9000Nm; इनपुट गति 1800rpm; आउटपुट गति 600rpm; तीन चरण हार्ड टूथ सतह ड्राइव; जबरन स्नेहन; उच्च परिशुद्धता coaxiality; शोर ≤75dB | सीलोन्ग |
| टॉर्क फ्लैंज | माप सीमा 0 से 6000Nm या 0 से 10000Nm तक उपलब्ध है। सटीकता 0.05%FS; घूर्णन गति संकल्प 0.1rpm; गतिशील प्रतिक्रिया समय ≤1ms | एचबीएम |
| एबीबी परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एबीबी एसीएस880 श्रृंखला, इनपुट वोल्टेज तीन चरण एसी 380 वी-480 वी; आवृत्ति 50-60 हर्ट्ज; प्रत्यक्ष टोक़ नियंत्रण प्रौद्योगिकी; अतिप्रवाह/अतिभोल्टेज/अत्यधिक ताप के खिलाफ ट्रिपल सुरक्षा | एबीबी |
| XLP-2000 माप और नियंत्रण प्रणाली | औद्योगिक कंप्यूटर: IPC710; CPU I7, मेमोरी 32G, हार्ड ड्राइव 1T; XLP-2000 समर्पित माप और नियंत्रण सॉफ्टवेयर; स्थिति सेटिंग और रिपोर्ट जनरेशन के लिए समर्थन | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | तापमान/ कंपन/शोर अधिग्रहण इकाइयों के साथ; तापमान सीमा -40 से 200 °C (सटीकता ±0.5 °C); कंपन आवृत्तिः 10Hz-10kHz | सीलोन्ग |
| समायोज्य माउंटिंग ब्रैकेट | केंद्र ऊंचाई समायोजन सीमा 250-650 मिमी; भार वहन क्षमता ≥1500 किलोग्राम; स्थापना सतह समतलता त्रुटि ≤0.02 मिमी/मीटर | सीलोन्ग |
| कास्ट आयरन प्लेट | सामग्री HT300 (तन्यता शक्ति ≥350MPa); शहद के छिलके के साथ सदमे को अवशोषित करने वाली संरचना; सपाटता त्रुटि ≤0.02mm/m | सीलोन्ग |
| युग्मन | अनुमेय गति ≥6000rpm; टोक़ ले जाने की क्षमता ≥ 10,000 एनएम; लोचदार बफर संरचना; पहनने के प्रतिरोधी और संक्षारण प्रतिरोधी सामग्री | सीलोन्ग |
| सुरक्षात्मक कवर | पूरी तरह से संलग्न संरचना; प्रणाली के साथ परस्पर जुड़ा हुआ (स्टार्टअप पर बंद); ध्वनि अवशोषित सामग्री में निर्मित | सीलोन्ग |
| चिलर | 560kW प्रणालियों के लिए अनुकूलित शीतलन क्षमता; तापमान नियंत्रण सटीकता ±2 °C; दोहरी-लूप डिजाइन (डायनामोमीटर + गियरबॉक्स शीतलन) | सीलोन्ग |
| स्नेहन तेल स्टेशन | आपूर्ति दबाव 0.3-0.6MPa; समायोज्य प्रवाह दर; तेल तापमान नियंत्रण रेंज 30-60 ° C; इसमें निस्पंदन और तेल स्तर चेतावनी कार्य हैं | सीलोन्ग |
3. SSCD560-1800/4000 560kW इलेक्ट्रिक डायनामोमीटर तकनीकी मापदंड
| पैरामीटर श्रेणियाँ | तकनीकी संकेत |
| ड्राइव डायनामोमीटर नामित शक्ति | 560 किलोवाट |
| ड्राइव डायनामोमीटर का नामित टॉर्क | 2970Nm |
| ड्राइव डायनामोमीटर नामित गति | 1800 रपीएम |
| गियरबॉक्स की गति अनुपात | 1:3.0 |
| अधिकतम आउटपुट टॉर्क | ≥9000Nm |
| नामित आउटपुट गति | 600 रपीएम |
| लोड डायनामोमीटर टॉर्क नियंत्रण की सटीकता | 0.05% एफएस |
| टॉर्क फ्लैंज रेंज | 0-10000 एनएम |
| टॉर्क फ्लैंज की सटीकता | 0.05% एफएस |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली का इनपुट वोल्टेज | थ्री-फेज AC 380V-480V |
| माउंटिंग ब्रैकेट केंद्र ऊंचाई समायोजन रेंज | 250-650 मिमी |
| माउंटिंग ब्रैकेट लोड-बेयरिंग क्षमता | ≥1500 किलोग्राम |
| कास्ट आयरन प्लेट सामग्री | HT300 |
4. SSCD560-1800/4000 ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच सिस्टम मुख्य फायदे
1) उच्च शक्ति वाले दोहरे गतिमान + टोक़ बढ़ाने वाले कम करने वाले भारी कार्य के लिए उच्च टोक़ परीक्षण आवश्यकताओं को पूरा करते हैंप्रसारणs
560kW ड्राइव + लोड डायनामोमीटर और 1:3.0 गियरबॉक्स, सिस्टम आउटपुट टॉर्क 9000Nm तक पहुंच सकता है, जो भारी वाणिज्यिक वाहनों, निर्माण मशीनरी के लिए गियरबॉक्स के उच्च-टॉर्क परीक्षण की आवश्यकताओं को पूरी तरह से कवर करता है,और ऑफ रोड वाहन.
2) उद्योग में अग्रणी माप सटीकता
HBM उच्च परिशुद्धता टोक़ flanges के साथ, 0.05% FS तक सटीकता, गतिशील प्रतिक्रिया ≤1ms; एक उच्च परिशुद्धता शक्ति विश्लेषक और एक बहुआयामी डेटा अधिग्रहण प्रणाली के साथ जोड़ा गया,यह कुंजी मापदंडों के सटीक अधिग्रहण को प्राप्त करता है जैसे कि टोक़, शक्ति, तापमान और कंपन।
3) प्रणाली स्थिर और विश्वसनीय है और अत्यधिक अनुकूलनशील है
एबीबी एसीएस880 श्रृंखला के बाद, ओवर करंट, ओवर वोल्टेज और ओवरहीट के खिलाफ ट्रिपल सुरक्षा के साथ, व्यापक वोल्टेज इनपुट 380V-480V, 24 घंटे के निरंतर स्थायित्व परीक्षण को पूरा कर सकता है।
4) टोक़ बढ़ाने वाला गियरबॉक्स कठोर होता है और इसकी सेवा अवधि लंबी होती है
तीन चरणों के हार्ड टूथ सतह ट्रांसमिशन, मजबूर स्नेहन, और उच्च परिशुद्धता समाक्षीयता डिजाइन उच्च टोक़ आउटपुट के तहत चिकनी संचालन सुनिश्चित करते हैं, कम शोर के साथ, लंबी सेवा जीवन,और रखरखाव मुक्त.
5) बुद्धिमान माप और नियंत्रण, कुशल संचालन
एक्सएलपी-2000 माप और नियंत्रण प्रणाली कार्य स्थिति संपादन, वास्तविक समय निगरानी, डेटा भंडारण और स्वचालित रिपोर्ट जनरेशन का समर्थन करती है।स्नेहन तेल स्टेशन और दो-लूप चिलर सटीक तापमान नियंत्रण और स्वचालित सुरक्षा प्राप्त करते हैं.
5. SSCD560-1800/4000 ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
1) भारी वाणिज्यिक वाहनप्रसारणs: भारी ट्रकों, बसों, डंप ट्रकों आदि के गियरबॉक्स के प्रदर्शन, दक्षता, स्थायित्व, विश्वसनीयता परीक्षण
2) निर्माण मशीनरी और विशेष वाहन: लोडर, खुदाई मशीन, खनन वाहन, ऑफ-रोड वाहनों के लिए गियरबॉक्स बेंच परीक्षण।
3) प्रसारणविकास और सत्यापन: गियरबॉक्स उद्यम, अनुसंधान संस्थान, ट्रांसमिशन सिस्टम विकास, मिलान अनुकूलन, बेंच प्रमाणन परीक्षण।
4) कारखाने का निरीक्षण और गुणवत्ता नियंत्रण: ट्रांसमिशन सेटों का ऑफलाइन निरीक्षण, सीलिंग, नो-लोड/लोड ऑपरेशन, शिफ्ट प्रदर्शन सत्यापन।
6. SSCD560-1800/4000 ट्रांसमिशन प्रकार डायनामोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
QC/T 568-2019 ऑटोमोटिव गियरबॉक्स के लिए परीक्षण विधियाँ
QC/T 569-2019 ऑटोमोबाइल गियरबॉक्स के परीक्षण बेंच के लिए मूल्यांकन मानदंड
QC/T 533-2020 वाहन ड्राइव अक्षों के लिए परीक्षण विधियाँ
QC/T 534-2020 वाहन ड्राइव एक्सल परीक्षण बेंच के लिए मूल्यांकन मानदंड
GB/T 23920-2024 "निर्माण मशीनरी के लिए धुरी"
JB/T 5929-1991 निर्माण मशीनरी के लिए ड्राइव अक्षों की विश्वसनीयता के लिए परीक्षण विधियां
JB/T 10634-2023 इलेक्ट्रिक डायनामोमीटर
| मॉडल | नाममात्र शक्ति (किलोवाट) | नामित टोक़ (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | टोक़ माप की सटीकता |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% एफएस |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% एफएस |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% एफएस |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% एफएस |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% एफएस |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% एफएस |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% एफएस |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% एफएस |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% एफएस |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% एफएस |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% एफएस |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% एफएस |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% एफएस |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% एफएस |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% एफएस |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% एफएस |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05% एफएस |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05% एफएस |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05% एफएस |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05% एफएस |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05% एफएस |
|
SSCD560-1800/4000 (अनुकूलित) |
560 | 2970 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05% एफएस |
|
SSCD630-1800/4000 (अनुकूलित) |
630 | 3342 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05% एफएस |
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
1) वारंटी प्रतिबद्धता:मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान निःशुल्क समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि से होने वाली क्षति को छोड़कर।
2) तकनीकी सहायता:24/7 द्विभाषी सेवा (अंग्रेजी और चीनी), प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
9सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 30% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
