उत्पाद विवरण:
|
| गति सीमा: | 3000-10000 आरपीएम | रेटेड वोल्टेज: | 380V±10% 50Hz |
|---|---|---|---|
| रेटेड टॉर्क: | 509nm | लगातार टॉर्क रेंज: | 0-3000 आरपीएम |
| लगातार पावर रेंज: | 3000-10000 आरपीएम | संरक्षा विशेषताएं: | ओवरकरंट, ओवरवोल्टेज और ओवरहीट से सुरक्षा |
| मूल्यांकित शक्ति: | 160 किलोवाट | परिचालन तापमान: | -10°C से 45°C |
| ठंडा करने की विधि: | पानी की मदद से ठंडा करने वाले उपकरण | ||
| प्रमुखता देना: | 160kW यात्री कार ट्रांसमिशन डायनेमोमीटर,ट्रांसमिशन टाइप डायनेमोमीटर टेस्ट बेंच,160kW डायनेमोमीटर टेस्ट बेंच सिस्टम |
||

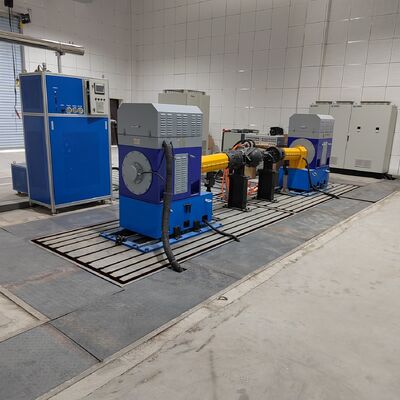

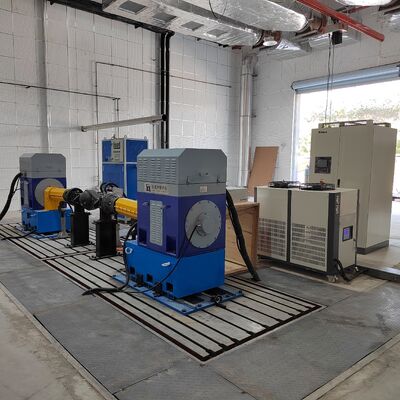

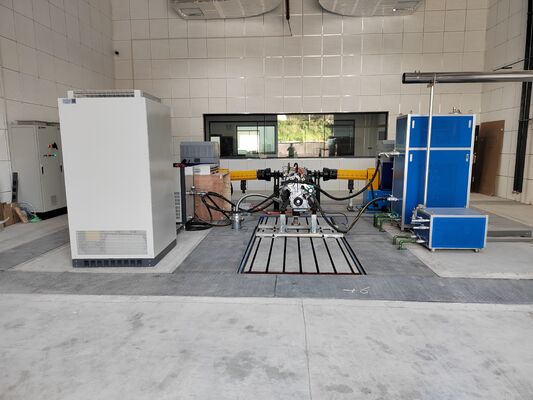

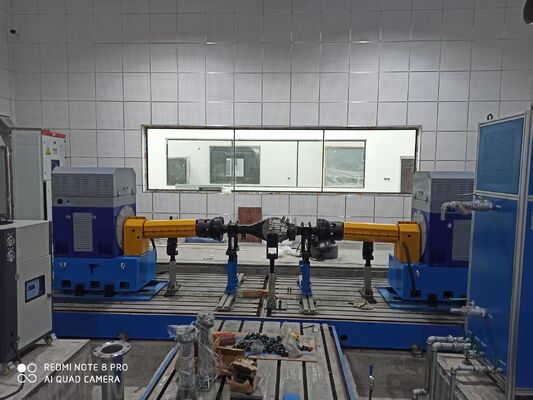

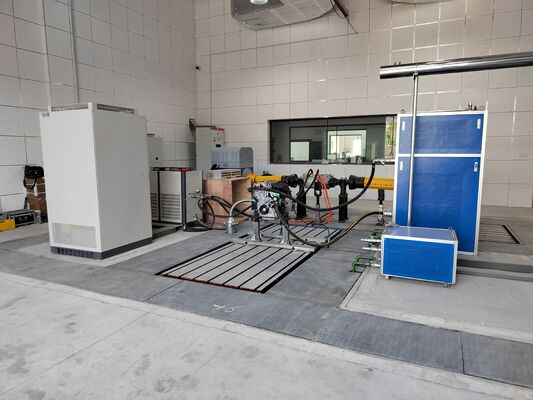

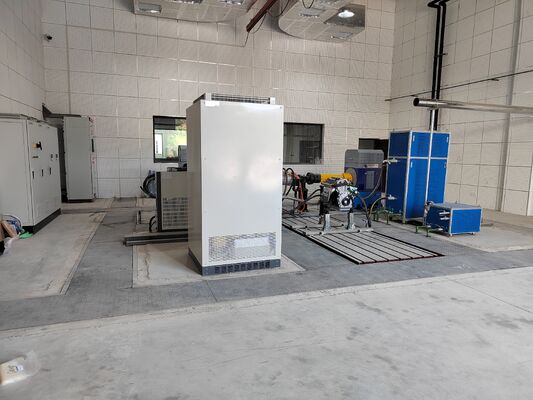

SSCG160-3000/10000 160kW यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर टेस्ट बेंच सिस्टम
1. SSCG160-3000/10000 यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर टेस्ट बेंच सिस्टम अवलोकन
दSSCG160-3000/10000 यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर परीक्षण बेंच प्रणाली हैएक मध्यम शक्ति, उच्च गति समर्पित परीक्षणप्लेटफार्मके लिए डिज़ाइन किया गया हैमुख्यधारा के ईंधन सेडान, एसयूवी, एमपीवीएस के विकास और परीक्षण, संकरसमर्पित ट्रांसमिशन (डीएचटी) और उच्च प्रदर्शन वाले इलेक्ट्रिक ड्राइव रिड्यूसर।जैसे 160 किलोवाट वर्ग के हाई-स्पीड ड्राइव डायनामोमीटर, हाई-स्पीड लोड डायनामोमीटर, हाई-प्रेसिजन टॉर्क फ्लैंज, एबीबी इन्वर्टर सिस्टम, एक्सएलपी-2000 बुद्धिमान माप और नियंत्रण प्रणाली,मल्टी-चैनल डेटा अधिग्रहण प्रणाली,आदि। यह कवर कर सकता हैदप्रदर्शन सत्यापन, ट्रांसमिशन दक्षता परीक्षण, शिफ्ट गुणवत्ता विश्लेषण, स्थायित्व और यात्री कार गियरबॉक्स की विश्वसनीयता का मूल्यांकन10,000 आरपीएम के भीतर अति उच्च गति की स्थितियों में, और पूरी तरह से अनुकूलित हैपूर्ण परिदृश्य परीक्षण आवश्यकताएँमुख्यधारा के ईंधन गियरबॉक्स 1.5L से 2.0L, हाइब्रिड डीएचटी, उच्च गति इलेक्ट्रिक ड्राइव रिड्यूसर,उत्पाद विकास, कारखाना निरीक्षण और मध्यम और छोटे पावर ट्रांसमिशन सिस्टम के प्रदर्शन कैलिब्रेशन के लिए एक पूर्ण, सटीक और स्थिर बेंच परीक्षण समाधान प्रदान करना।
| घटक नाम | मूल विनिर्देश पैरामीटर | ब्रांड |
| SSCG160-3000/10000 ड्राइव डायनामोमीटर | शक्ति160 किलोवाट; नामित टोक़509Nm; नामित गति 3000rpm,अधिकतम गति 10000rpm; निरंतर टोक़/निरंतर गति/निरंतर शक्ति नियंत्रण का समर्थन करता है; प्रतिक्रिया समय ≤10ms | सीलोन्ग |
| SSCG160-3000/10000 लोड डायनामोमीटर | शक्ति160 किलोवाट; नामित टोक़509Nm; नामित गति 3000rpm,अधिकतम गति 10000rpm; टॉर्क नियंत्रण सटीकता ≤ ± 0.05% एफएस; पानी से ठंडा गर्मी अपव्यय प्रणाली | सीलोन्ग |
| उच्च-गति फिट युग्मन | अनुमति दी गई गति ≥ 10,000 आरपीएम; टोक़ ले जाने की क्षमता ≥2000 एनएम; उच्च लोचदार बफर संरचना; गतिशील संतुलन सटीकता G1 ग्रेड | सीलोन्ग |
| टॉर्क फ्लैंज | रेंज 0-2000Nm; सटीकता 0.05%FS; घूर्णन गति संकल्प 0.1rpm; गतिशील प्रतिक्रिया समय ≤1ms | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | इनपुट वोल्टेज तीन चरण AC 380V-480V; आवृत्ति 50-60Hz; वेक्टर नियंत्रण प्रौद्योगिकी; अतिप्रवाह/अतिभोल्टेज/अतिताप के खिलाफ तीन गुना सुरक्षा | एबीबी |
| XLP-2000 माप और नियंत्रण प्रणाली | औद्योगिक कंप्यूटर: IPC710; CPU I7, मेमोरी 32G, हार्ड ड्राइव 1T; XLP-2000 समर्पित माप और नियंत्रण सॉफ्टवेयर; स्थिति सेटिंग और रिपोर्ट जनरेशन के लिए समर्थन | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | तापमान/ कंपन/शोर अधिग्रहण इकाइयों के साथ; तापमान सीमा -40 से 200 °C (सटीकता ±0.5 °C); कंपन आवृत्तिः 10Hz-10kHz | सीलोन्ग |
| समायोज्य उच्च गति माउंटिंग ब्रैकेट | केंद्र ऊंचाई समायोजन सीमा 200-500 मिमी; भार वहन क्षमता ≥600 किलोग्राम; स्थापना सतह समतलता त्रुटि ≤0.02 मिमी/मी | सीलोन्ग |
| उच्च परिशुद्धता कास्ट आयरन प्लेट | सामग्रीः HT300 (तन्यता शक्ति ≥350MPa) शहद के छिलके के सदमे को अवशोषित करने वाली संरचना; सपाटता त्रुटि ≤0.02mm/m | सीलोन्ग |
| पूरी तरह से बंद सुरक्षा ढाल | पूरी तरह से संलग्न संरचना; प्रणाली के साथ परस्पर जुड़ा हुआ (स्टार्टअप पर बंद); ध्वनि अवशोषित सामग्री में निर्मित | सीलोन्ग |
| उच्च गति समर्पित शीतलक | 160kW प्रणालियों के लिए अनुकूलित शीतलन क्षमता; तापमान नियंत्रण सटीकता ±2 °C; डबल-लूप डिजाइन (डायनामोमीटर + गियरबॉक्स शीतलन) | सीलोन्ग |
| सटीक स्नेहन तेल स्टेशन | आपूर्ति दबाव 0.3-0.6MPa; समायोज्य प्रवाह दर; तेल तापमान नियंत्रण रेंज 30-60 ° C; इसमें निस्पंदन और तेल स्तर चेतावनी कार्य हैं | सीलोन्ग |
3. SSCG160-3000/10000 160kW इलेक्ट्रिक डायनामोमीटर तकनीकी मापदंड
| पैरामीटर श्रेणियाँ | तकनीकी संकेत |
| ड्राइव डायनामोमीटर नामित शक्ति | 160 किलोवाट |
| ड्राइव डायनामोमीटर का नामित टॉर्क | 509Nm |
| ड्राइव डायनामोमीटर नामित गति | 3000 रपीएम |
| ड्राइव डायनामोमीटर अधिकतम गति | 10000 आरपीएम |
| लोड डायनामोमीटर अधिकतम गति | 10000 आरपीएम |
| लोड डायनामोमीटर टॉर्क नियंत्रण की सटीकता | 0.05% एफएस |
| टॉर्क फ्लैंज रेंज | 0-2000 एनएम |
| टॉर्क फ्लैंज की सटीकता | 0.05% एफएस |
| चर आवृत्ति इन्वर्टर प्रणाली के लिए इनपुट वोल्टेज | थ्री-फेज AC 380V-480V |
| स्थापना ब्रैकेट के केंद्र ऊंचाई के समायोजन रेंज | 200-500 मिमी |
| माउंटिंग ब्रैकेट भार सहन करने की क्षमता | ≥ 600 किलोग्राम |
| कास्ट आयरन प्लेट सामग्री | HT300 |
4. SSCG160-3000/10000 160kW यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर टेस्ट बेंच सिस्टम मुख्य फायदे
1)मध्यम शक्ति + उच्च आरपीएम विन्यास, मुख्यधारा की यात्री कार बाजार को सटीक रूप से कवर करता है
160kW वर्ग के ड्राइव + लोड डायनामोमीटर से लैस, 3000rpm की नामित गति और एकअधिकतम गति 10000rpm से अधिक, यह पूरी तरह से परीक्षण की आवश्यकताओं से मेल खाती हैमुख्यधारा के ईंधन ट्रांसमिशन 1.5L से 2.0L, हाइब्रिड डीएचटी, और उच्च गति इलेक्ट्रिक ड्राइव reducers.
2)अल्ट्रा हाई स्पीड ट्रांसमिशन डिजाइन, 10,000rpm स्थितियों के लिए स्थिर रूप से अनुकूलित
G1 ग्रेड गतिशील संतुलन उच्च गति युग्मन, उच्च कठोरता हल्के ट्रांसमिशन संरचना, और समर्पित उच्च गति असर प्रणाली के साथ, यह सुनिश्चित करता हैस्थिर समाक्षीयता, कम कंपन, कम शोर, और 10,000 आरपीएम पर दीर्घकालिक निरंतर संचालन के दौरान अल्ट्रा-हाई स्पीड परीक्षणों के दौरान कोई कमजोरी नहीं।
3)मध्यम और कम शक्ति के लिए हल्के विन्यास पैसे और बहुमुखी प्रतिभा के लिए बेहतर मूल्य प्रदान करता है
आकार में छोटा, ऊर्जा की खपत कम और खरीद लागत में बेहतर,यह प्रदर्शन और इनपुट-आउटपुट अनुपात को ध्यान में रखते हुए छोटे और मध्यम आकार के ट्रांसमिशन उद्यमों, अनुसंधान संस्थानों और तीसरे पक्ष के परीक्षण संस्थानों के लिए उपयुक्त है।
4)गतिशील माप की सटीकता उत्कृष्ट है और डेटा का पता लगाने योग्य विश्वसनीय है
एचबीएम उच्च परिशुद्धता टॉर्क फ्लैंज के साथ, माप सटीकता 0.05% एफएस, गतिशील प्रतिक्रिया ≤1ms, उच्च गति डेटा अधिग्रहण इकाई के साथ संयुक्त, यह गतिशील मापदंडों को सटीक रूप से कैप्चर कर सकता है जैसे गति,मोर्टार, शक्ति, तापमान, कंपन आदि, परिष्कृत परीक्षण और प्रमाणन की आवश्यकताओं को पूरा करते हैं।
5)बुद्धिमान माप और नियंत्रण + सभी परिदृश्य सुरक्षा, कुशल और स्थिर संचालन
एक्सएलपी-2000 माप और नियंत्रण प्रणाली कार्य स्थिति संपादन, वास्तविक समय निगरानी, डेटा भंडारण और स्वचालित रिपोर्ट जनरेशन का समर्थन करती है।स्नेहन तेल स्टेशन और दो-लूप चिलर सटीक तापमान नियंत्रण प्राप्त करते हैं, और एबीबी चर आवृत्ति प्रणाली 24 घंटे के निरंतर स्थायित्व परीक्षण को पूरा करने के लिए कई विद्युत सुरक्षा प्रदान करती है।
5. SSCG160-3000/10000 160kW यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
1) सामान्य ईंधन यात्री कार गियरबॉक्स: 1.5L - 2.0L सेडान, एसयूवी और एमपीवी ईंधन गियरबॉक्स के प्रदर्शन, दक्षता, शिफ्टिंग गुणवत्ता, स्थायित्व और विश्वसनीयता परीक्षण10,000 आरपीएम के भीतर।
2) हाइब्रिड विशिष्ट संचरण (डीएचटी): हाइब्रिड ट्रांसमिशन के लिए पावर स्प्लिट, गियर अनुपात स्विचिंग, उच्च गति दक्षता, स्थायित्व और विश्वसनीयता परीक्षण।
3) उच्च दक्षता वाले इलेक्ट्रिक ड्राइव रिड्यूसर: शुद्ध विद्युत वाहनों के लिए उच्च गति घटकों, 10,000 आरपीएम अति उच्च गति प्रदर्शन और मुख्य घटकों के संयोजनों की विश्वसनीयता सत्यापन.
4) अनुसंधान एवं विकास और कारखाने निरीक्षण: छोटे और मध्यम विद्युत संचरण उद्यमों द्वारा कैलिब्रेशन, अनुसंधान संस्थानों द्वारा संचरण परीक्षण, उत्पादन लाइन से बाहर संचरण इकाइयों की गुणवत्ता निरीक्षण,सीलिंग सत्यापन.
6. SSCG160-3000/10000 160kW यात्री कार ट्रांसमिशन प्रकार डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
QC/T 568-2019 ऑटोमोटिव गियरबॉक्स के लिए परीक्षण विधियाँ
QC/T 569-2019 ऑटोमोबाइल गियरबॉक्स के परीक्षण बेंच के लिए मूल्यांकन मानदंड
QC/T 533-2020 वाहन ड्राइव अक्षों के लिए परीक्षण विधियाँ
QC/T 534-2020 वाहन ड्राइव एक्सल परीक्षण बेंच के लिए मूल्यांकन मानदंड
GB/T 23920-2024 "निर्माण मशीनरी के लिए धुरी"
JB/T 5929-1991 निर्माण मशीनरी के लिए ड्राइव अक्षों की विश्वसनीयता के लिए परीक्षण विधियां
JB/T 10634-2023 इलेक्ट्रिक डायनामोमीटर
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | टोक़ माप की सटीकता |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05% एफएस |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05% एफएस |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05% एफएस |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05% एफएस |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05% एफएस |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05% एफएस |
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
1) वारंटी प्रतिबद्धता:मुख्य घटकों (डायनामोमीटर, टोक़ फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान निःशुल्क समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि से होने वाली क्षति को छोड़कर।
2) तकनीकी सहायता:24/7 द्विभाषी सेवा (अंग्रेजी और चीनी), प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
9सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 30% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
