उत्पाद विवरण:
|
| गति सीमा: | 4000-15000 आरपीएम | रेटेड वोल्टेज: | 380V±10% 50Hz |
|---|---|---|---|
| रेटेड टॉर्क: | 382Nm | लगातार टॉर्क रेंज: | 0-4000 आरपीएम |
| लगातार पावर रेंज: | 4000-15000 आरपीएम | संरक्षा विशेषताएं: | ओवरकरंट, ओवरवोल्टेज और ओवरहीट से सुरक्षा |
| मूल्यांकित शक्ति: | 160 किलोवाट | परिचालन तापमान: | -10°C से 45°C |
| ठंडा करने की विधि: | एयर कूल्ड |

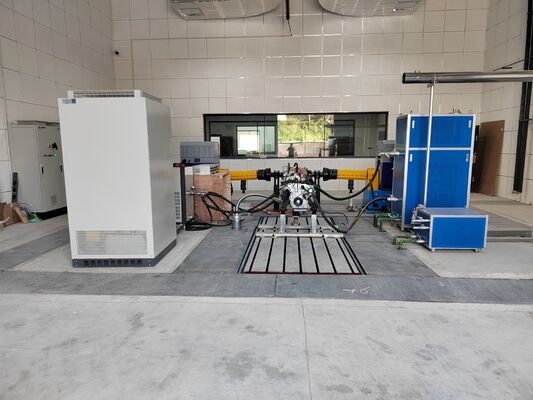

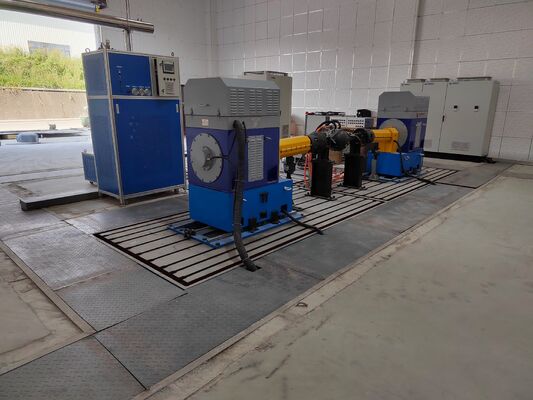

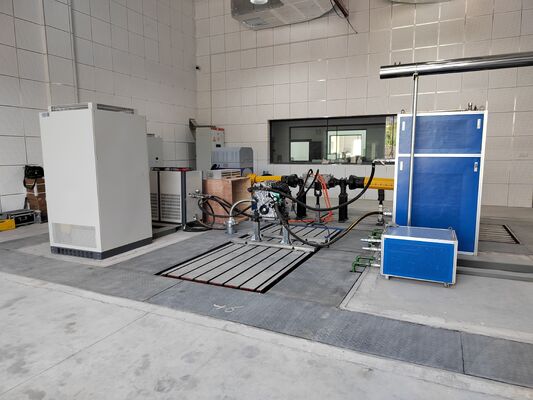

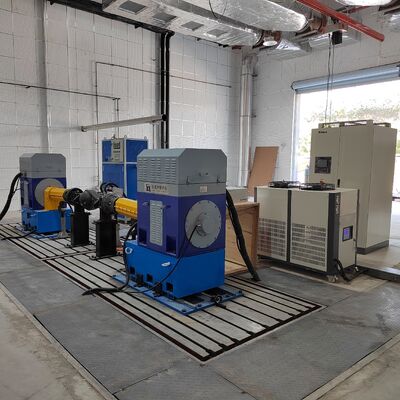

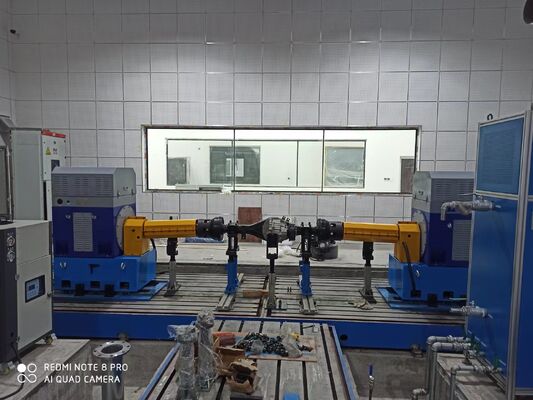

SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम
1. SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम अवलोकन
SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम एक उच्च गति, उच्च टोक़, उच्च परिशुद्धता समर्पित परीक्षण मंच है के लिए डिज़ाइन किया गया है रेड्यूसर, इलेक्ट्रिक ड्राइव अक्षों का विकास और परीक्षण, और शुद्ध विद्युत यात्री वाहन मालिकों के लिए एकल-चरण/बहु-चरण कम करने वाले.प्रणाली में मुख्य मॉड्यूल शामिल हैंजैसे उच्च गति ड्राइव गतिमानमापक, उच्च टोक़ कम गति लोड गतिमानमापक, उच्च परिशुद्धता टोक़ फ्लैंज, एबीबी चर आवृत्ति इन्वर्टर प्रणाली, एक्सएलपी-2000 बुद्धिमान माप और नियंत्रण प्रणाली,मल्टी-चैनल डेटा अधिग्रहण प्रणाली,आदि. यह कवर कर सकते हैं दप्रदर्शन सत्यापन, ट्रांसमिशन दक्षता परीक्षण, एनवीएच विश्लेषण, शुद्ध विद्युत रेड्यूसर के तापमान वृद्धि विशेषताओं और स्थायित्व विश्वसनीयता मूल्यांकन अल्ट्रा-हाई स्पीड स्थितियों में 15,000 आरपीएम तक की इनपुट गति के साथ, पूरी तरह से मुख्यधारा के शुद्ध विद्युत यात्री वाहनों के लिए इलेक्ट्रिक ड्राइव सिस्टम के सभी परिदृश्य परीक्षण आवश्यकताएं। विकास के लिए एक पूर्ण, सटीक और स्थिर बेंच परीक्षण समाधान प्रदान करना,शुद्ध विद्युत घटकों का कारखाना निरीक्षण और प्रदर्शन कैलिब्रेशन.
| घटक का नाम | मूल विनिर्देश पैरामीटर | ब्रांड |
| SSCH160-4000-15000 ड्राइव डायनामोमीटर | शक्ति 160kW; नामित गति 4000rpm; अधिकतम गतिः 15000rpm; स्थिर टोक़/निरंतर गति/निरंतर शक्ति नियंत्रण का समर्थन; प्रतिक्रिया समय ≤10ms | सीलोन्ग |
| SSCD300-1500-3300 उच्च टोक़ भार गतिमान | शक्ति 300 किलोवाट; नाममात्र गति 1500 आरपीएम; अधिकतम गति 3300 आरपीएम; नाममात्र टोक़ 1910 एनएम; टोक़ नियंत्रण सटीकता ≤± 0.2% एफएस; पानी से ठंडा गर्मी अपव्यय प्रणाली | सीलोन्ग |
| उच्च-गति फिट युग्मन | 15000 आरपीएम से अधिक की गति; 2000 एनएम से अधिक की टोक़ क्षमता; उच्च लोचदार बफर संरचना; गतिशील संतुलन सटीकता G1 ग्रेड | सीलोन्ग |
| टॉर्क फ्लैंज | रेंज 0-2000Nm/0-3000Nm वैकल्पिक; सटीकता 0.05% FS; घूर्णन गति संकल्प 0.1rpm; गतिशील प्रतिक्रिया समय ≤1ms | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | इनपुट वोल्टेज तीन चरण AC 380V-480V; आवृत्ति 50-60Hz; प्रत्यक्ष टॉर्क नियंत्रण प्रौद्योगिकी; अतिप्रवाह/अतिभोल्टेज/अतिताप के खिलाफ तीन गुना सुरक्षा | एबीबी |
| XLP-2000 माप और नियंत्रण प्रणाली | औद्योगिक कंप्यूटर: IPC710; CPU I7, मेमोरी 32G, हार्ड ड्राइव 1T; XLP-2000 समर्पित माप और नियंत्रण सॉफ्टवेयर; स्थिति सेटिंग और रिपोर्ट जनरेशन के लिए समर्थन | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | तापमान/ कंपन/शोर अधिग्रहण इकाइयों के साथ; तापमान सीमा -40 से 200 °C (सटीकता ±0.5 °C); कंपन आवृत्तिः 10Hz-10kHz | सीलोन्ग |
| समायोज्य उच्च गति माउंटिंग ब्रैकेट | केंद्र ऊंचाई समायोजन सीमा 200-500 मिमी; भार सहन क्षमता ≥800 किलोग्राम; स्थापना सतह समतलता त्रुटि ≤0.02 मिमी/मी | सीलोन्ग |
| उच्च परिशुद्धता कास्ट आयरन प्लेट | सामग्रीः HT300 (तन्यता शक्ति ≥350MPa) शहद के छिलके के सदमे को अवशोषित करने वाली संरचना; सपाटता त्रुटि ≤0.02mm/m | सीलोन्ग |
| पूरी तरह से बंद सुरक्षा ढाल | पूरी तरह से बंद संरचना; ऊंचाई ≥1.6 मीटर; प्रणाली के साथ इंटरकनेक्टेड (स्टार्टअप पर बंद); अंतर्निहित ध्वनि-अवशोषित सामग्री | सीलोन्ग |
| उच्च गति समर्पित शीतलक | शीतलन क्षमता प्रणाली की कुल शक्ति के अनुरूप है; तापमान नियंत्रण सटीकता ±2 °C; दो-लूप डिजाइन (dynamometer + reducer ठंडा) | सीलोन्ग |
| सटीक स्नेहन तेल स्टेशन | आपूर्ति दबाव 0.3-0.6MPa; समायोज्य प्रवाह दर; तेल तापमान नियंत्रण रेंज 30-60 ° C; इसमें निस्पंदन और तेल स्तर चेतावनी कार्य हैं | सीलोन्ग |
3.SSCH160-4000-15000 160kW इलेक्ट्रिक डायनामोमीटर तकनीकी पैरामीटर
|
4.SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम मुख्य फायदे
1)उच्च गति इनपुट + उच्च टॉर्क आउटपुट, शुद्ध विद्युत रेड्यूसर परीक्षण विशेषताओं के साथ सटीक रूप से मेल खाता है
ड्राइव के अंत में एक 160kW/4000-15000rpm उच्च गति गति गतिमान का उपयोग किया जाता है ताकि शुद्ध विद्युत ड्राइव मोटर की इनपुट स्थितियों का यथार्थवादी अनुकरण किया जा सके।लोड के अंत में एक 300kW/1500rpm/1910Nm उच्च टोक़ कम गति के गतिमान मीटर से लैस है, जो कि रिड्यूसर के आउटपुट अंत में उच्च टोक़ भार विशेषताओं को पूरी तरह से दोहराता है और शुद्ध इलेक्ट्रिक रिड्यूसर की पूरी कार्य स्थिति परीक्षण को सटीक रूप से कवर करता है।
2)अति-उच्च गति ड्राइव के लिए विशेष डिजाइन, 15000rpm पर स्थिर संचालन
G1 ग्रेड गतिशील संतुलन उच्च गति युग्मन, उच्च कठोरता ट्रांसमिशन संरचना और उच्च गति असर प्रणाली के साथ, यह स्थिर coaxiality सुनिश्चित करता है,कम कंपन और कम शोर 15000rpm पर अति उच्च गति परीक्षण, उच्च गति दक्षता, NVH और स्थायित्व विश्वसनीयता परीक्षणों की आवश्यकताओं को पूरा करता है।
3)गतिशील माप की सटीकता उत्कृष्ट है और डेटा का पता लगाने योग्य विश्वसनीय है
एचबीएम उच्च परिशुद्धता टोक़ फ्लैंज के साथ, माप सटीकता 0.15% एफएस, गतिशील प्रतिक्रिया ≤1ms, बहु-चैनल डेटा अधिग्रहण इकाई के साथ संयुक्त, यह सटीक रूप से गति जैसे प्रमुख मापदंडों को पकड़ सकता है,मोर्टार, शक्ति, तापमान, कंपन, शोर आदि, शुद्ध विद्युत घटकों के परिष्कृत परीक्षण और प्रमाणन आवश्यकताओं को पूरा करते हैं।
4)यह स्थिर और विश्वसनीय रूप से काम करता है, और दीर्घकालिक स्थायित्व परीक्षण के लिए उपयुक्त है
एबीबी वेक्टर नियंत्रण आवृत्ति रूपांतरण प्रणाली के साथ, चौड़ा वोल्टेज इनपुट 380V-480V, अतिप्रवाह, अतिभोल्टेज और अतिताप के खिलाफ तीन सुरक्षा के साथ यह 24 घंटे निरंतर उच्च गति को पूरा कर सकता है,उच्च टोक़ के लिए स्थायित्व परीक्षण, सुचारू दीर्घकालिक संचालन और सटीक नियंत्रण।
5)बुद्धिमान माप और नियंत्रण, कुशल और सुविधाजनक संचालन
एक्सएलपी-2000 माप और नियंत्रण प्रणाली कार्य स्थिति संपादन, वास्तविक समय निगरानी, डेटा भंडारण और स्वचालित रिपोर्ट जनरेशन का समर्थन करती है।स्नेहन तेल स्टेशन और दो-लूप चिलर सटीक तापमान नियंत्रण और स्वचालित सुरक्षा प्राप्त करते हैं, परीक्षण की दक्षता और परिचालन सुविधा में काफी सुधार।
5.SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र
1) शुद्ध विद्युत यात्री वाहनों के लिए कम करने वाले: प्रदर्शन, दक्षता, तापमान वृद्धि, एनवीएच, स्थायित्व, मुख्य घटकों, एकल-चरण घटकों, 15,000 आरपीएम के भीतर इलेक्ट्रिक ड्राइव एक्सल असेंबली के विश्वसनीयता परीक्षण।
2) विद्युत ड्राइव प्रणालियों का अनुसंधान एवं विकास तथा सत्यापन: शुद्ध विद्युत संचालित उद्यमों और अनुसंधान संस्थानों के लिए विद्युत संचालित संचरण प्रणालियों का अनुसंधान और विकास, पैरामीटर मिलान, बेंच प्रमाणन परीक्षण।
3) कारखाना निरीक्षण और गुणवत्ता नियंत्रण: शुद्ध विद्युत रिड्यूसर इकाइयों का ऑफलाइन निरीक्षण, सीलिंग, नो लोड/हाई स्पीड लोड ऑपरेशन, दक्षता सत्यापन।
6.SSCH160-4000-15000 160kW शुद्ध इलेक्ट्रिक ड्राइव रिड्यूसर ट्रांसमिशन डायनामोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक
QC/T 568-2019 ऑटोमोटिव गियरबॉक्स के लिए परीक्षण विधियाँ,
यात्रियों के वाहनों के ट्रांसमिशन सेटों के लिए परीक्षण विधियां QC/T 1376-2020
जीबी/टी 30038-2013 ऑटोमोबाइल गियरबॉक्स की विश्वसनीयता के लिए परीक्षण विधियाँ,
JB/T 10634-2023 इलेक्ट्रिक डायनामोमीटर,
GB/T 18488-2015 "इलेक्ट्रिक वाहनों के लिए ड्राइव मोटर सिस्टम"
| मॉडल | नाममात्र शक्ति (किलोवाट) | नामित टोक़ (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | टोक़ माप की सटीकता |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% एफएस |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% एफएस |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% एफएस |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% एफएस |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% एफएस |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% एफएस |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000 से 10000 | 0-4000 | 0.2% एफएस |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000 से 10000 | 0-4000 | 0.2% एफएस |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000 से 10000 | 0-4000 | 0.2% एफएस |
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
1) गारंटी प्रतिबद्धता: मुख्य घटकों (डायनामोमीटर, टारेंट फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मानव त्रुटि के कारण क्षति को छोड़कर निःशुल्क समस्या निवारण और मरम्मत सेवाएं।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
9सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 30% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
