उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000rpm |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-10000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 10000rpm | रेटेड टॉर्क: | 95Nm |
| मूल्यांकित शक्ति: | 30 किलोवाट | माप श्रेणी: | 0-500Nm |
| वज़न: | 1000 किग्रा | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर |

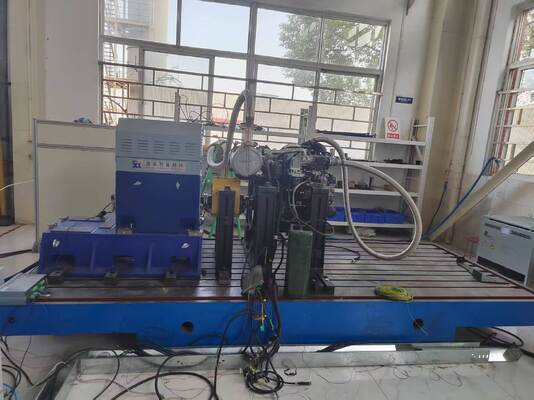

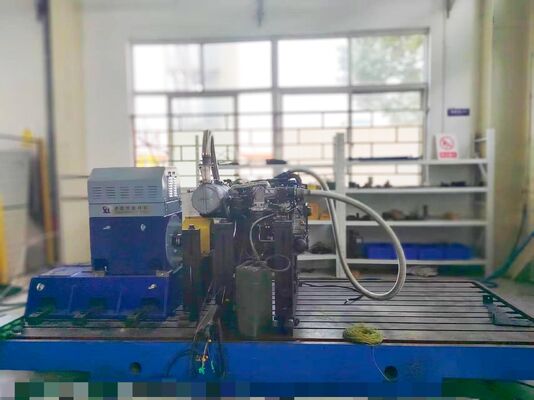

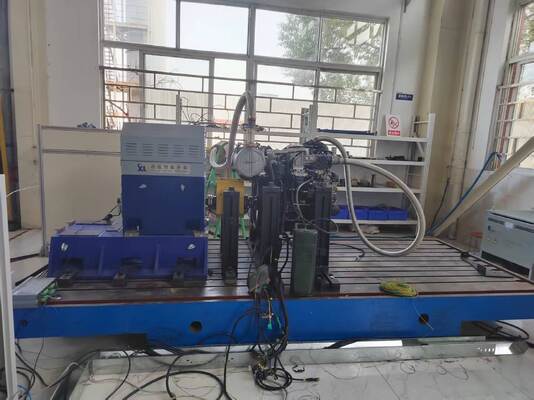

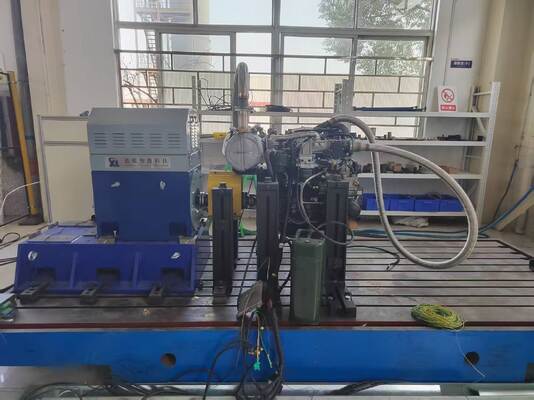

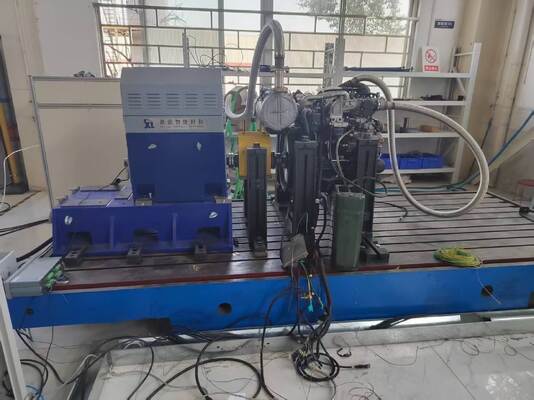

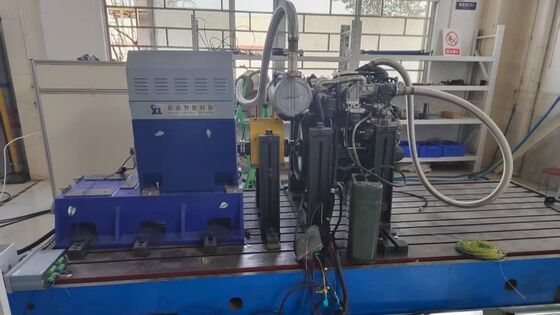

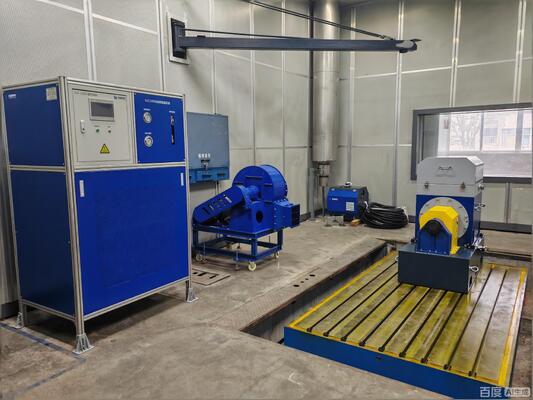

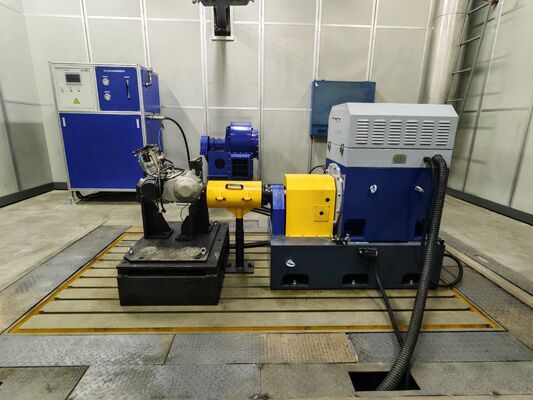

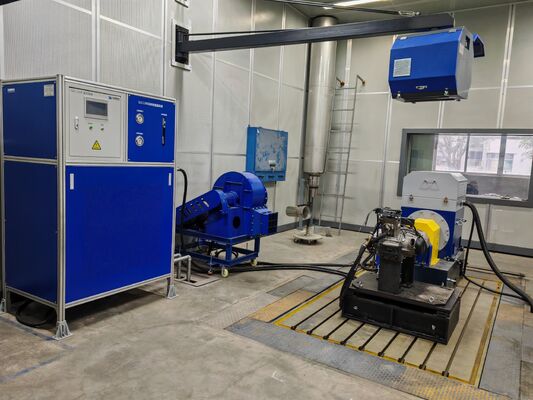

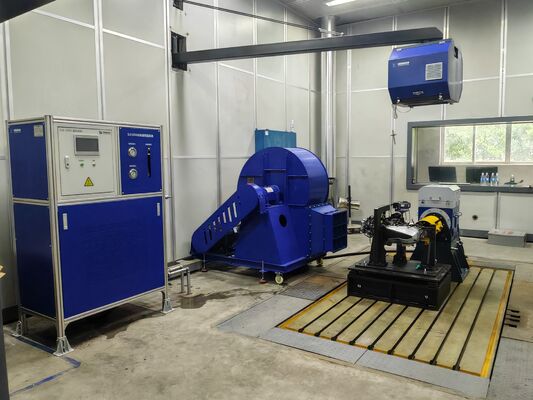

SSCG30-3000/10000 30kW उच्च परिशुद्धता छोटे और मध्यम आकार के मानव रहित हवाई वाहन इंजनपरीक्षण डायनामोमीटरबेंच प्रणाली
1.SSCG30-3000/10000 30kW उच्च परिशुद्धता छोटे और मध्यम आकार के मानव रहित हवाई वाहन इंजन परीक्षण डायनामोमीटर बेंच सिस्टम घटक विवरण
SSCG30-3000/10000 30kW का मानव रहित हवाई वाहन (UAV) इंजन परीक्षण स्टैंड एक उच्च परिशुद्धता परीक्षण प्रणाली है जिसका उपयोग छोटे और मध्यम आकार के औद्योगिक-ग्रेड के विकास और सत्यापन के लिए किया जाता है।लंबे समय तक चलने वाले यूएवी इंजनइस प्रणाली में उच्च परिशुद्धता वाले विद्युत गतिमान मापकों, मॉड्यूलर माप और नियंत्रण प्रणालियों को एकीकृत किया गया है।और मल्टी-चैनल डेटा अधिग्रहण प्रणाली जैसे कि टॉर्क जैसे प्रमुख प्रदर्शन संकेतकों का व्यापक मूल्यांकन करने के लिए30 किलोवाट वर्ग के पिस्टन, रोटर और हल्के टर्बोशाफ्ट/टर्बोप्रॉप इंजनों की गति, शक्ति और ईंधन की खपत।
| घटक का नाम | मूल विनिर्देश पैरामीटर | ब्रांड |
| एसएससीजी30-3000/10000 विद्युत गतिमानमापक | शक्ति 30kW, नाममात्र गति 3000rpm, अधिकतम गति 10000rpm, नाममात्र टोक़ 95Nm, निरंतर टोक़ सीमा 0-3000rpm, निरंतर शक्ति सीमा 3000-10000rpm, हवा से ठंडा | सीलोन्ग |
| टॉर्क फ्लैंज | 0-200Nm, सटीकताः 0.05% FS | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एबीबी एसीएस880 श्रृंखला, प्रत्यक्ष टोक़ नियंत्रण प्रौद्योगिकी के साथ, 30kW, इनपुट वोल्टेज तीन चरण AC 380V±10%, अधिभार, अतिसंवेदनशीलता और अतिताप के खिलाफ कई सुरक्षा के साथ | एबीबी |
| XLE-2000 माप और नियंत्रण प्रणाली | औद्योगिक कंप्यूटर: IPC710; सीपीयूः इंटेल कोर I7; मेमोरीः 32G DDR4; हार्ड ड्राइवः 1T SSD; पूर्व-स्थापित XLE-2000 माप और नियंत्रण प्रणाली सॉफ्टवेयर (वास्तविक समय डेटा अधिग्रहण का समर्थन,वक्र विश्लेषण, रिपोर्ट जनरेशन) | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें निम्न तापमान अधिग्रहण मॉड्यूल (6 चैनल), उच्च तापमान अधिग्रहण मॉड्यूल (8 चैनल), एनालॉग अधिग्रहण मॉड्यूल (8 चैनल), निम्न तापमान अधिग्रहण सेंसर (PT100),उच्च तापमान सेंसर, दबाव सेंसर, वायुमंडलीय दबाव सेंसर, तापमान और आर्द्रता सेंसर, डेटा अधिग्रहण बॉक्स, आदि | सीलोन्ग |
| सर्वो गैसोलेट एक्ट्यूएटर | प्रदर्शनः निष्पादन बल 150N, स्ट्रोक 120 मिमी; इलेक्ट्रॉनिक गैसोलेट सिमुलेशनः दोहरी 0-2.5V/5V | सीलोन्ग |
| ईंधन खपत मीटर | वजन का प्रकार, माप सीमाः 2-15Kg/h, सटीकताः 0.2% FS | सीलोन्ग |

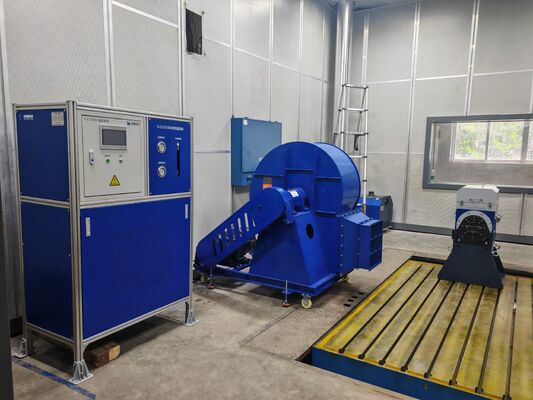

| केन्द्रापसारक परिवर्तनीय आवृत्ति पंखे | परीक्षण टुकड़े को ठंडा करने के लिए; शक्तिः 15KW | सीलोन्ग |
| वैकल्पिक - युग्मन | उच्च कठोरता और उच्च गति अनुकूलन प्रकार | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक कस्टम एल के आकार का मोटर ब्रैकेट | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300; उच्च कठोरता, कम कंपन, उच्च स्थिरता | सीलोन्ग |
| वैकल्पिक - शॉक एम्बॉस्चर | स्प्रिंग शॉक एम्बॉस्चर प्रभावी रूप से कंपन को दबाते हैं और उच्च गति स्थिरता सुनिश्चित करते हैं | सीलोन्ग |
| पैरामीटर | मूल्य |
| मॉडल | SSCG30-3000/10000 |
| नामित शक्ति | 30 किलोवाट |
| नामित गति | 3000 रपीएम |
| नामित टोक़ | 95 एनएम |
| अधिकतम गति | 10000 आरपीएम |
| निरंतर टोक़ सीमा | 0-3000rpm |
| निरंतर शक्ति सीमा | 3000-10000 आरपीएम |
| शीतलन विधि | हवा से ठंडा |
| सुरक्षा ग्रेड | IP54 |
| अतिभार क्षमता | 150% नाममात्र शक्ति |
| टोक़ माप की सटीकता | 0.05% एफएस |
| गति माप की सटीकता | ±1आरपीएम |
1) हल्के उच्च परिशुद्धता परीक्षण मंच
छोटे और मध्यम आकार के ड्रोन इंजनों की रेंज और गतिशील प्रतिक्रिया के लिए अनुकूलित, 0.2% एफएस उच्च परिशुद्धता सेंसर और पीआईडी बंद-लूप नियंत्रण, गति उतार-चढ़ाव < ± 0.1%,उत्कृष्ट डेटा स्थिरता.
2) सभी परिचालन स्थितियों के लिए व्यापक गति कवरेज
0-10,000 आरपीएम की विस्तृत गति रेंज, निरंतर टोक़ और निरंतर शक्ति मोड के बीच निर्बाध स्विचिंग, पूरी तरह से वास्तविक उड़ान स्थितियों जैसे स्टार्ट-अप, क्रूज, चढ़ाई, पूर्ण भार, आदि को कवर करती है।
3) ऊर्जा प्रतिक्रिया के साथ चार-चौथाई संचालन
विद्युत/ऊर्जा उत्पादन दोहरी मोड संचालन का समर्थन करता है, परीक्षण ऊर्जा को वसूली के लिए ग्रिड से जोड़ा जा सकता है, जिससे ऊर्जा की खपत और परिचालन लागत में काफी कमी आती है।
4) उच्च गति, स्थिर और विश्वसनीय
कई सुरक्षा सुरक्षा + झटके अवशोषण और शोर में कमी डिजाइन 10,000 आरपीएम पर सुचारू संचालन सुनिश्चित करते हैं, जो दीर्घकालिक स्थायित्व परीक्षणों के लिए उपयुक्त है।
5) मॉड्यूलर, तैनात करने में आसान और अत्यधिक अनुकूलन योग्य
कॉम्पैक्ट और स्थापित करने में आसान, इसे विभिन्न प्रकार के छोटे और मध्यम आकार के ड्रोन इंजनों के लिए जल्दी से अनुकूलित किया जा सकता है, जिससे अनुसंधान एवं विकास और परीक्षण दक्षता में काफी सुधार होता है।
1) छोटे और मध्यम आकार के लंबे समय तक चलने वाले फिक्स्ड-विंग/मल्टी-रोटर मानव रहित हवाई वाहनों के लिए इंजनों के प्रदर्शन परीक्षण और कैलिब्रेशन
2) 30 किलोवाट वर्ग के पिस्टन और रोटर इंजनों का विकास और प्रदर्शन सत्यापन
3) हल्के विमानन और कम ऊंचाई पर टोही करने वाले मानव रहित हवाई वाहनों के लिए बिजली प्रणालियों का परीक्षण
4) छोटे और मध्यम आकार के हाइब्रिड मानव रहित हवाई वाहनों के लिए ऊर्जा प्रणालियों का परीक्षण
5) औद्योगिक उच्च गति मोटर प्रदर्शन कैलिब्रेशन और विशेषता परीक्षण
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | टोक़ माप की सटीकता (% एफएस) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
अनुकूलित सेवाओं का समर्थन करता हैः गति रेंज, टोक़ रेंज, परीक्षण सॉफ्टवेयर कार्य और विशेष पर्यावरण अनुकूलन समाधान आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
7. वितरण और बिक्री के बाद का समर्थन
डिलीवरी सेवाएं
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
बिक्री के बाद का समर्थन
1) गारंटी प्रतिबद्धता: मुख्य घटकों (डायनामोमीटर, टारेंट फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मानव त्रुटि के कारण क्षति को छोड़कर निःशुल्क समस्या निवारण और मरम्मत सेवाएं।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
