उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000rpm |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-10000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 10000rpm | रेटेड टॉर्क: | 191एनएम |
| मूल्यांकित शक्ति: | 60 किलोवाट | माप श्रेणी: | 0-500Nm |
| वज़न: | 1500 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर |

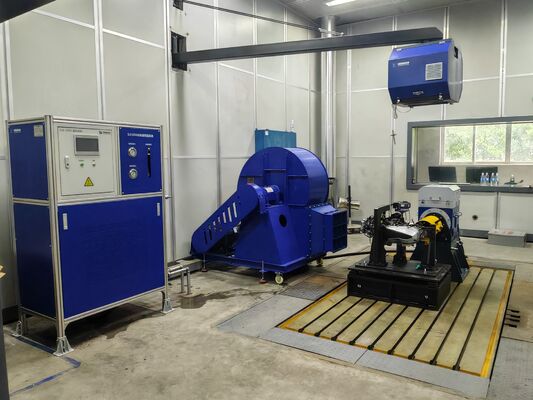

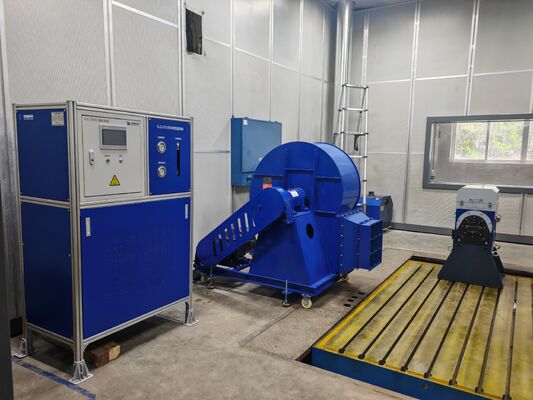

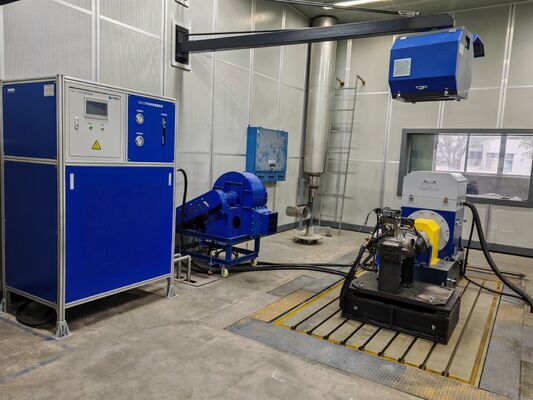

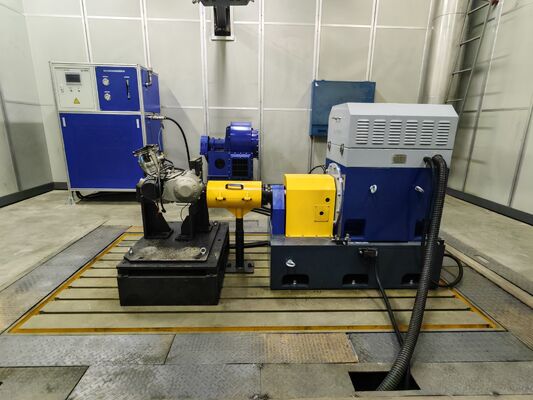

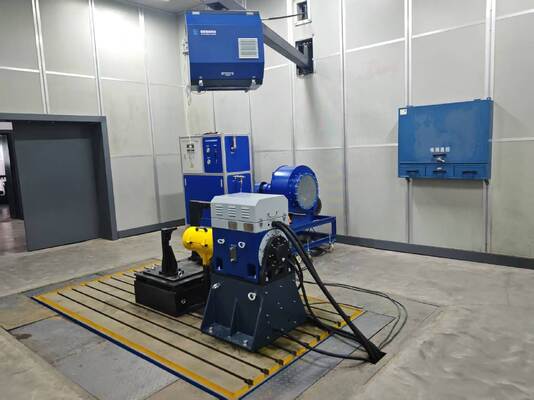

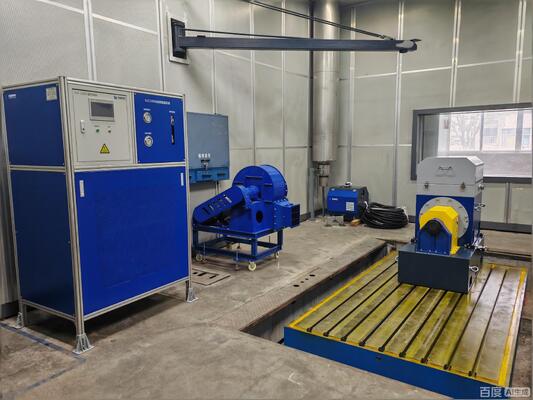

SSCG60-3000/10000 60kW मध्यम और भारी ड्यूटी के लिए मानव रहित हवाई वाहन (UAV) इंजन टेस्ट डायनामोमीटर बेंच सिस्टम
1. SSCG60-3000/10000 60kW मध्यम और भारी ड्यूटी के लिए मानव रहित हवाई वाहन (UAV) इंजन टेस्ट डायनामोमीटर बेंच सिस्टम घटक विवरण
SSCG60-3000/10000 60kW मानव रहित हवाई वाहन इंजन परीक्षण गतिमान प्रणाली मध्यम और भारी शुल्क रसद, निरीक्षण,और वन आग की रोकथाम के लिए मानव रहित हवाई वाहनइस प्रणाली में अधिक शक्ति और टोक़ सहन करने की क्षमता है और यह 60 किलोवाट वर्ग के पिस्टन के प्रदर्शन परीक्षण, स्थायित्व मूल्यांकन और नियंत्रण रणनीति सत्यापन को स्थिर रूप से पूरा कर सकती है।टर्बोशाफ्ट/टर्बोप्रॉप इंजन.
| घटक का नाम | मूल विनिर्देश पैरामीटर | ब्रांड |
| SSCG60-3000/10000 विद्युत गतिमानमापक | शक्ति 60kW, नाममात्र गति 3000rpm, अधिकतम गति 10000rpm, नाममात्र टोक़ 191Nm, निरंतर टोक़ सीमा 0-3000rpm, निरंतर शक्ति सीमा 3000-10000rpm, हवा से ठंडा | सीलोन्ग |
| टॉर्क फ्लैंज | 0-400 एनएम, सटीकताः 0.05% एफएस | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एबीबी एसीएस880 श्रृंखला, 60kW, प्रत्यक्ष टोक़ नियंत्रण प्रौद्योगिकी के साथ, इनपुट वोल्टेज तीन चरण AC 380V±10%, अधिभार, अतिसंवेदनशीलता और अति ताप के खिलाफ कई सुरक्षा के साथ | एबीबी |
| XLE-2000 माप और नियंत्रण प्रणाली | औद्योगिक नियंत्रण कंप्यूटर: IPC710; सीपीयूः इंटेल कोर I7; मेमोरीः 32G DDR4; हार्ड ड्राइवः 1T SSD; पूर्व-स्थापित XLE-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर (रियल टाइम डेटा अधिग्रहण का समर्थन,वक्र विश्लेषण, रिपोर्ट जनरेशन) | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें निम्न तापमान अधिग्रहण मॉड्यूल (6 चैनल), उच्च तापमान अधिग्रहण मॉड्यूल (8 चैनल), एनालॉग अधिग्रहण मॉड्यूल (8 चैनल), निम्न तापमान अधिग्रहण सेंसर (PT100),उच्च तापमान सेंसर, दबाव सेंसर, वायुमंडलीय दबाव सेंसर, तापमान और आर्द्रता सेंसर, डेटा अधिग्रहण बॉक्स, आदि | सीलोन्ग |
| सर्वो गैसोलेट एक्ट्यूएटर | प्रदर्शनः निष्पादन बल 150N, स्ट्रोक 120 मिमी; इलेक्ट्रॉनिक गैसोलेट सिमुलेशनः दोहरी 0-2.5V/5V | सीलोन्ग |
| ईंधन खपत मीटर | वजन का प्रकार, माप सीमाः 3-20Kg/h, सटीकताः 0.2% FS | सीलोन्ग |
| केन्द्रापसारक परिवर्तनीय आवृत्ति पंखे | परीक्षण टुकड़े को ठंडा करने के लिए; शक्तिः 20KW | सीलोन्ग |
| वैकल्पिक - युग्मन | उच्च कठोरता, उच्च गति फिट प्रकार | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक कस्टम एल के आकार का मोटर ब्रैकेट | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300; उच्च कठोरता, कम कंपन, उच्च स्थिरता | सीलोन्ग |
| वैकल्पिक - शॉक एम्बॉस्चर | स्प्रिंग शॉक एम्बॉस्चर प्रभावी रूप से कंपन को दबाते हैं और उच्च गति स्थिरता सुनिश्चित करते हैं | सीलोन्ग |
2.SSCG60-3000/10000 60kW इलेक्ट्रिक डायनामोमीटर कोर तकनीकी पैरामीटर
| पैरामीटर आइटम | विनिर्देश मान |
| मॉडल | SSCG60-3000/10000 |
| नामित शक्ति | 60 किलोवाट |
| नामित गति | 3000 रपीएम |
| नामित टोक़ | 191 एनएम |
| अधिकतम घूर्णन गति | 10000 आरपीएम |
| निरंतर टोक़ सीमा | 0-3000rpm |
| निरंतर शक्ति की गति सीमा | 3000-10000 आरपीएम |
| शीतलन विधि | हवा से ठंडा |
| सुरक्षा ग्रेड | IP54 |
| अतिभार क्षमता | 150% नाममात्र शक्ति |
| टोक़ माप की सटीकता | 0.05% एफएस |
| घूर्णन गति माप की सटीकता | ±1आरपीएम |
1) मध्यम और उच्च शक्ति के लिए सटीक परीक्षण क्षमता
उत्कृष्ट टोक़ और शक्ति रैखिकता के साथ 60 किलोवाट वर्ग का एक व्यापक रेंज परीक्षण प्लेटफॉर्म भारी शुल्क वाले मानव रहित हवाई वाहन इंजनों के लिए पूर्ण भार और पूर्ण स्थिति परीक्षण आवश्यकताओं को पूरा करता है।
2) उच्च गति, उच्च कठोरता स्थिर मंच
एचटी300 कास्ट आयरन प्लेट + समर्पित बहु-चरण सदमे अवशोषण प्रणाली प्रभावी रूप से कंपन को दबाती है, मजबूत डेटा स्थिरता के साथ 10,000 आरपीएम पर स्थिर दीर्घकालिक संचालन।
3) सभी परिचालन स्थितियों के लिए बुद्धिमान सिमुलेशन नियंत्रण
निरंतर टोक़/निरंतर शक्ति स्वचालित स्विचिंग, स्थिर-स्थिति, अस्थायी और चक्रीय स्थिति सिमुलेशन का समर्थन, वास्तविक उड़ान भार के बहुत करीब।
4) उच्च ऊर्जा दक्षता और कई सुरक्षा सुरक्षा
चार-चौथाई संचालन, ऊर्जा प्रतिक्रिया ग्रिड से जुड़ा हुआ है; ओवरस्पीड, ओवरलोड, ओवरहीट और ओवरवोल्टेज के खिलाफ कई सुरक्षाओं के साथ, परीक्षण प्रक्रिया सुरक्षित और नियंत्रित है।
5) मॉड्यूलर उच्च स्केलेबिलिटी
बहु-दृश्य अनुसंधान एवं विकास और सत्यापन आवश्यकताओं को पूरा करने के लिए विस्तारित कंपन निगरानी, उत्सर्जन विश्लेषण और पर्यावरण अनुकरण मॉड्यूल का समर्थन करता है।
1) मध्यम और भारी ड्यूटी लॉजिस्टिक्स ड्रोन और वन आग की रोकथाम के लिए इंजन के प्रदर्शन और स्थायित्व परीक्षण
2) 60 किलोवाट वर्ग के पिस्टन, टर्बोशाफ्ट/टर्बोप्रॉप इंजनों का विकास और कैलिब्रेशन
3) मध्यम विमानन शक्ति और हल्के हेलीकॉप्टर शक्ति प्रणालियों का सत्यापन
4) हाइब्रिड मानव रहित हवाई वाहन ऊर्जा प्रबंधन प्रणालियों का परीक्षण
5) औद्योगिक उच्च गति मोटर और पावरट्रेन प्रदर्शन कैलिब्रेशन
· जीबी/टी 13396 2017 पावर माप के लिए डायनामोमीटर;
· JB/T 11481-2013 इलेक्ट्रिक डायनामोमीटर;
· जेजेजी 653-2003 डायनामोमीटर प्रणालियों का सत्यापन विनियमन;
· जीबी/टी 19022 2003 माप प्रबंधन प्रणालियाँ ️ माप प्रक्रियाओं और माप उपकरण के लिए आवश्यकताएं;
· जीबी 5226.1 2019 मशीनरी की सुरक्षा मशीनों के विद्युत उपकरण भाग 1: सामान्य आवश्यकताएं
· जीबी/टी 2423 इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के पर्यावरण परीक्षण
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) | टोक़ माप की सटीकता (% एफएस) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
अनुकूलित सेवाओं का समर्थन करता हैः गति रेंज, टोक़ रेंज, परीक्षण सॉफ्टवेयर कार्य और विशेष पर्यावरण अनुकूलन समाधान आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
7.वितरण और बिक्री के बाद का समर्थन
डिलीवरी सेवाएं
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
बिक्री के बाद का समर्थन
1) गारंटी प्रतिबद्धता: मुख्य घटकों (डायनामोमीटर, टारेंट फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मानव त्रुटि के कारण क्षति को छोड़कर निःशुल्क समस्या निवारण और मरम्मत सेवाएं।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्नः मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
