उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000rpm |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-8000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 10000rpm | रेटेड टॉर्क: | 509nm |
| मूल्यांकित शक्ति: | 160 किलोवाट | माप श्रेणी: | 0-1000Nm |
| वज़न: | 2000 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 160kW UAV engine dynamometer,aviation-grade engine test bench,3000/8000 RPM dynamometer system |
||

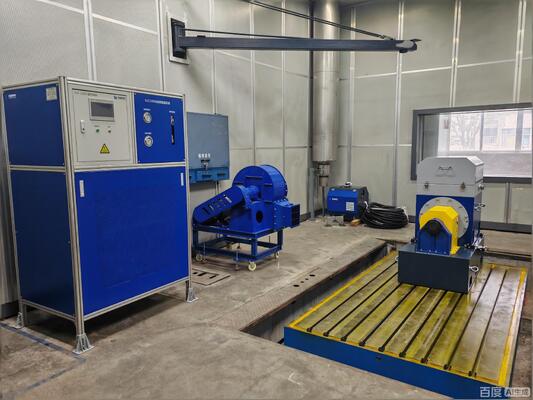

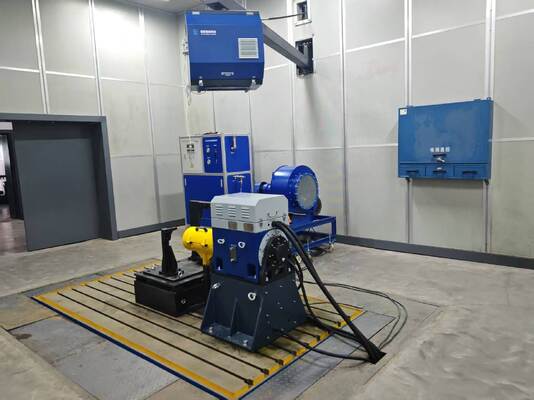

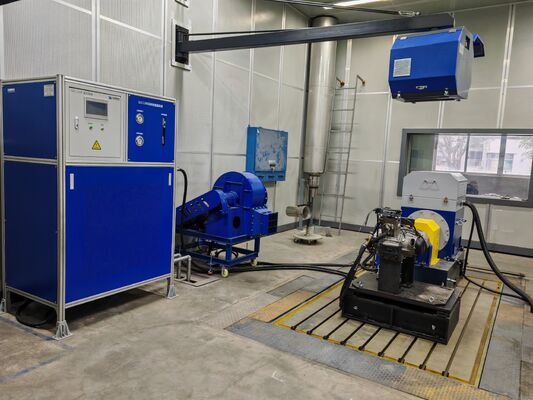

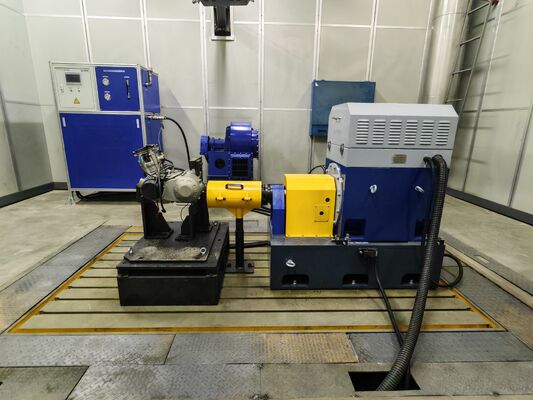

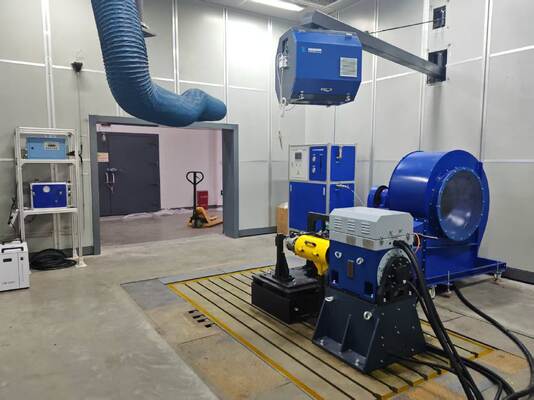

एसएससीजी160-3000/8000 160kW बड़े विमान-ग्रेड मानव रहित हवाई वाहन इंजन परीक्षण डायनेमोमीटर बेंच सिस्टम
1. एसएससीजी160-3000/8000 160kW बड़े विमान-ग्रेड मानव रहित हवाई वाहन इंजन परीक्षण डायनेमोमीटर बेंच सिस्टम घटक विवरण
एसएससीजी160-3000/8000 160kW बड़े विमान-ग्रेड मानव रहित हवाई वाहन इंजन परीक्षण डायनेमोमीटर बेंच सिस्टम को बड़े परिवहन मानव रहित हवाई वाहनों, उच्च-ऊंचाई वाले लंबे समय तक चलने वाले मानव रहित हवाई वाहनों और हल्के विमानों के लिए शक्ति के विकास के लिए डिज़ाइन किया गया है। यह प्रणाली, अपनी उच्च-कठोरता संरचना और उच्च-शक्ति चर आवृत्ति प्रतिक्रिया तकनीक के साथ, उच्च-शक्ति टर्बोशाफ्ट/टर्बोप्रॉप और भारी तेल पिस्टन इंजनों के प्रदर्शन, स्थायित्व, उच्च-ऊंचाई सिमुलेशन और विश्वसनीयता सत्यापन को पूरा कर सकती है।
| घटक नाम | मुख्य विनिर्देश पैरामीटर | ब्रांड |
| एसएससीजी160-3000/8000 इलेक्ट्रिक डायनेमोमीटर | शक्ति 160kW, रेटेड गति 3000rpm, अधिकतम गति 8000rpm, रेटेड टॉर्क 509Nm, निरंतर टॉर्क रेंज 0-3000rpm, निरंतर शक्ति रेंज 3000-8000rpm, एयर-कूल्ड | सीलोंग |
| टॉर्क फ्लैंज | 0-1000Nm, सटीकता: 0.05% FS | एचबीएम |
| चर आवृत्ति इन्वर्टर प्रणाली | एबीबी ACS880 श्रृंखला, प्रत्यक्ष टॉर्क नियंत्रण तकनीक के साथ, 160kW, इनपुट वोल्टेज तीन-चरण एसी 380V±10%, ओवरलोड, ओवरवॉल्टेज और ओवरहीट के खिलाफ कई सुरक्षाओं के साथ | एबीबी |
| एक्सएलई-2000 मापन और नियंत्रण प्रणाली | औद्योगिक नियंत्रण कंप्यूटर: आईपीसी710; सीपीयू: इंटेल कोर आई7; मेमोरी: 32जी डीडीआर4; हार्ड ड्राइव: 1टी एसएसडी; पूर्व-स्थापित एक्सएलई-2000 मापन और नियंत्रण प्रणाली सॉफ्टवेयर (वास्तविक समय डेटा अधिग्रहण, वक्र विश्लेषण, रिपोर्ट निर्माण का समर्थन करता है) | सीलोंग |
| डेटा अधिग्रहण प्रणाली | इसमें निम्न-तापमान अधिग्रहण मॉड्यूल (6 चैनल), उच्च-तापमान अधिग्रहण मॉड्यूल (8 चैनल), एनालॉग अधिग्रहण मॉड्यूल (8 चैनल), निम्न-तापमान अधिग्रहण सेंसर (पीटी100), उच्च-तापमान सेंसर, दबाव सेंसर, वायुमंडलीय दबाव सेंसर, तापमान और आर्द्रता सेंसर, डेटा अधिग्रहण बॉक्स, आदि शामिल हैं। | सीलोंग |
| सर्वो थ्रॉटल एक्चुएटर | प्रदर्शन: निष्पादन बल 150N, स्ट्रोक 120mm; इलेक्ट्रॉनिक थ्रॉटल सिमुलेशन: डुअल 0-2.5V/5V | सीलोंग |
| ईंधन खपत मीटर | वजन प्रकार, माप सीमा: 5-40Kg/h, सटीकता: 0.2% FS | सीलोंग |
| सेंट्रीफ्यूगल चर आवृत्ति पंखा | परीक्षण टुकड़े को ठंडा करने के लिए; शक्ति: 25KW | सीलोंग |
| वैकल्पिक - कपलिंग | उच्च कठोरता, उच्च टॉर्क, उच्च गति फिट | सीलोंग |
| वैकल्पिक - मोटर ब्रैकेट | भारी-शुल्क गैर-मानक कस्टम एल-आकार का मोटर ब्रैकेट | सीलोंग |
| वैकल्पिक - कच्चा लोहा प्लेट | सामग्री: एचटी300; अल्ट्रा-उच्च कठोरता, कम कंपन, उच्च स्थिरता | सीलोंग |
| वैकल्पिक - शॉक एब्जॉर्बर | उच्च-शक्ति और उच्च-टॉर्क स्थितियों में स्थिरता के लिए भारी-शुल्क स्प्रिंग शॉक एब्जॉर्बर | सीलोंग |
| पैरामीटर आइटम | विनिर्देश मान |
| मॉडल | एसएससीजी160-3000/8000 |
| रेटेड शक्ति | 160kW |
| रेटेड गति | 3000rpm |
| रेटेड टॉर्क | 509Nm |
| अधिकतम घूर्णी गति | 8000rpm |
| स्थिर टॉर्क गति सीमा | 0-3000rpm |
| स्थिर शक्ति गति सीमा | 3000-8000rpm |
| शीतलन विधि | एयर-कूल्ड |
| सुरक्षा ग्रेड | आईपी54 |
| ओवरलोड क्षमता | 150% रेटेड शक्ति |
| टॉर्क माप सटीकता | 0.05% FS |
| घूर्णी गति माप सटीकता | ±1rpm |
1) उच्च शक्ति और उच्च टॉर्क के लिए पेशेवर परीक्षण
160kW वर्ग की उच्च शक्ति अवशोषण क्षमता, 509Nm की बड़ी टॉर्क रेंज, बड़े मानव रहित हवाई वाहनों और विमान-ग्रेड शक्ति के सभी-स्थिति परीक्षण के लिए पूरी तरह से मेल खाती है।
2) अल्ट्रा-स्थिर और उच्च-कठोरता संरचना डिजाइन
भारी-शुल्क फ्रेम + एचटी300 कच्चा लोहा मंच + बहु-स्तरीय शॉक अवशोषण प्रणाली, उच्च गति और भारी-लोड कंपन को काफी कम करती है, 24-घंटे निरंतर स्थायित्व परीक्षण को पूरा करती है।
3) उच्च दक्षता ऊर्जा वापसी और ऊर्जा बचत
चार-चतुर्थांश संचालन, उत्पन्न ऊर्जा की प्रत्यक्ष ग्रिड रिकवरी, उच्च-शक्ति परीक्षण और दीर्घकालिक परिचालन लागत के लिए ऊर्जा की खपत को काफी कम करती है।
4) पूर्ण-कार्य सुरक्षा सुरक्षा प्रणाली
ओवरस्पीड, ओवरलोड, ओवरहीट, ओवरवॉल्टेज, फेज लॉस और लीकेज के खिलाफ कई स्तरों की सुरक्षा विमान-ग्रेड परीक्षण सुरक्षा और विश्वसनीयता सुनिश्चित करती है।
5) उच्च-अंत अनुकूलित विस्तार क्षमताएं
उच्च-ऊंचाई पर्यावरण सिमुलेशन, भारी ईंधन आपूर्ति, कंपन निगरानी और उत्सर्जन विश्लेषण जैसे उच्च-अंत विकल्पों का समर्थन करता है ताकि विमान-ग्रेड आर एंड डी की मांग आवश्यकताओं को पूरा किया जा सके।
1) बड़े परिवहन मानव रहित हवाई वाहनों और उच्च-ऊंचाई वाले लंबे समय तक चलने वाले मानव रहित हवाई वाहनों का इंजन परीक्षण
2) 160kW-वर्ग टर्बोशाफ्ट/टर्बोप्रॉप और भारी तेल पिस्टन इंजनों का विकास और सत्यापन
3) हल्के विमानों और सामान्य विमानन के लिए शक्ति प्रणालियों का प्रदर्शन और स्थायित्व परीक्षण
4) उच्च-शक्ति हाइब्रिड मानव रहित हवाई वाहनों के लिए ऊर्जा प्रणालियों का परीक्षण
5) विमान-ग्रेड उच्च-गति मोटर के साथ पावरट्रेन अंशांकन
| मॉडल | शक्ति (KW) | टॉर्क (Nm) | रेटेड गति (rpm) | अधिकतम गति (rpm) | स्थिर टॉर्क रेंज (rpm) | स्थिर शक्ति रेंज (rpm) | टॉर्क माप सटीकता (%FS) |
| एसएससीजी30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी160-3000/8000 | 160 | 509 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| एसएससीजी200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| एसएससीजी250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| एसएससीजी300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| एसएससीजी350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| एसएससीजी400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
अनुकूलित सेवाओं का समर्थन करता है: गति सीमा, टॉर्क रेंज, परीक्षण सॉफ्टवेयर कार्य, और विशेष पर्यावरण अनुकूलन समाधान आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
7. वितरण और बिक्री के बाद समर्थन
वितरण सेवाएं
1) मानक मॉडल: 90 दिनों के भीतर शिपिंग (डिलीवरी से पहले प्री-टेस्टिंग सहित ताकि आगमन पर त्वरित स्थापना सुनिश्चित हो सके)।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित दुनिया भर के प्रमुख क्षेत्रों में अंतरराष्ट्रीय लॉजिस्टिक्स और वितरण को कवर करता है (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, जिसमें सुरक्षित पैकेजिंग और नमी-रोधी और जंग-रोधी उपचार शामिल है)।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणन दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं, और एक समर्पित लॉजिस्टिक्स विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए पूरी प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।
बिक्री के बाद समर्थन
1) वारंटी प्रतिबद्धता: मुख्य घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर 1-वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाली क्षति को छोड़कर।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं: ऑन-साइट बुनियादी स्थापना के लिए उपयोगकर्ता जिम्मेदार है। सीलोंग दो पेशेवर तकनीशियनों को ऑन-साइट मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरण स्थिति और अंशांकन, और पाइपलाइन / लाइन कनेक्शन विनिर्देशों सहित); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाली जाएगी (पावर-ऑन परीक्षण, पैरामीटर अंशांकन, और सिस्टम लिंकेज परीक्षण सहित); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव, और समस्या निवारण को कवर करते हुए) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने के उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर के माध्यम से दूरस्थ डिबगिंग, सिस्टम अपग्रेड, और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. अक्सर पूछे जाने वाले प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
ए: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे परीक्षण आदेश का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूं?
ए: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
ए: सामान्यतः 40% टी/टी जमा, शिपमेंट से पहले पूरा भुगतान करें।
प्रश्न: मेरे आदेशों के लिए लीड टाइम क्या है?
ए: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्रश्न: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
ए: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना पर संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूं?
ए: निश्चित रूप से, आप हमेशा एक यात्रा के लिए स्वागत करते हैं।
9. हमारे प्रमाण पत्र
