SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम

SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम



1. SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम विवरण

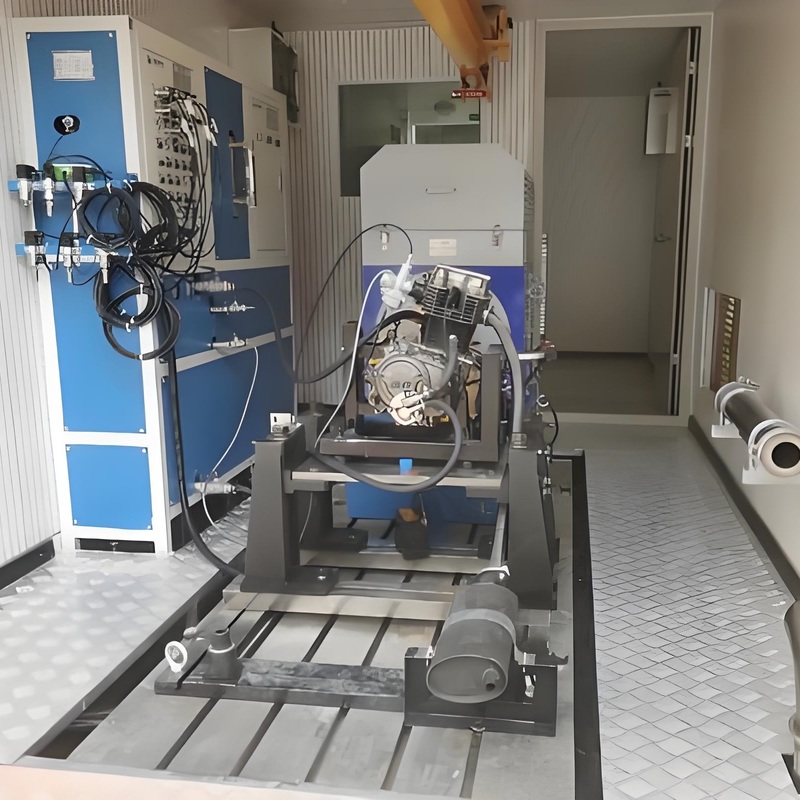

SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम एक एकीकृत परीक्षण समाधान है जिसे विशेष रूप से डीजल इंजन के प्रदर्शन परीक्षण और अनुपालन सत्यापन के लिए डिज़ाइन किया गया है। एक एसी इलेक्ट्रिक डायनेमोमीटर को इसके मुख्य परीक्षण इकाई के रूप में और एक आयातित चार-चतुर्थांश सक्रिय चर आवृत्ति इन्वर्टर सिस्टम को इसके नियंत्रण केंद्र के रूप में उपयोग करते हुए, सिस्टम न केवल चार-चतुर्थांश संचालन क्षमताओं का दावा करता है, बल्कि परीक्षण के दौरान उत्पन्न ऊर्जा को सीधे ग्रिड में वापस भेजता है, जिससे कुशल ऊर्जा पुनर्चक्रण सक्षम होता है। इसके अतिरिक्त, XLE-1000 माप और नियंत्रण प्रणाली को इसके मुख्य नियंत्रण मॉड्यूल के रूप में उपयोग करते हुए, यह स्वचालित रूप से राष्ट्रीय नियामक आवश्यकताओं और ग्राहक-परिभाषित परीक्षण चक्रों को निष्पादित करता है। यह बाहरी सहायक उपकरणों जैसे क्षणिक ईंधन खपत मीटर और थर्मोस्टैट्स को भी निर्बाध रूप से एकीकृत करता है। साथ में डेटा अधिग्रहण प्रणाली वास्तविक समय में विभिन्न इंजन ऑपरेटिंग पैरामीटर एकत्र करती है, डेटा रिकॉर्डिंग, विश्लेषण, प्रसंस्करण, विज़ुअलाइज़ेशन और स्वचालित परीक्षण रिपोर्ट पीढ़ी को पूरा करती है, जो संपूर्ण इंजन परीक्षण प्रक्रिया के लिए बुद्धिमान समर्थन प्रदान करती है।





2. SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम संदर्भ मानक



1) GB17691-2018 "भारी-ड्यूटी डीजल वाहनों से प्रदूषकों की उत्सर्जन सीमा और माप विधियाँ": डीजल इंजन उत्सर्जन प्रदर्शन परीक्षण के लिए विशेष रूप से तैयार किया गया एक राष्ट्रीय अनिवार्य मानक।



2) GB/T 18297-2001 "ऑटोमोबाइल इंजन प्रदर्शन परीक्षण विधि": राष्ट्रीय अनुशंसित मानक, डीजल और गैसोलीन सहित सभी प्रकार के ऑटोमोबाइल इंजनों पर लागू होता है।



3) GB/T 17692-2003 "ऑटोमोबाइल इंजनों और ड्राइव मोटरों की शुद्ध शक्ति के लिए परीक्षण विधि": राष्ट्रीय अनुशंसित मानक, सभी प्रकार के ऑटोमोबाइल इंजनों (डीजल और गैसोलीन इंजन सहित) पर लागू होता है।



3. SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम घटक



SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम में 9 कोर यूनिट और वैकल्पिक मॉड्यूल शामिल हैं। प्रत्येक इकाई के कार्य और विन्यास इस प्रकार हैं:



1) कोर डायनेमोमीटर यूनिट (इलेक्ट्रिक डायनेमोमीटर): एसी मोटर और आउटपुट एंड पर एक एचबीएम टॉर्क फ्लैंज से लैस, इंजन टॉर्क डेटा एकत्र करता है और पावर प्रदर्शन विश्लेषण का समर्थन करता है;

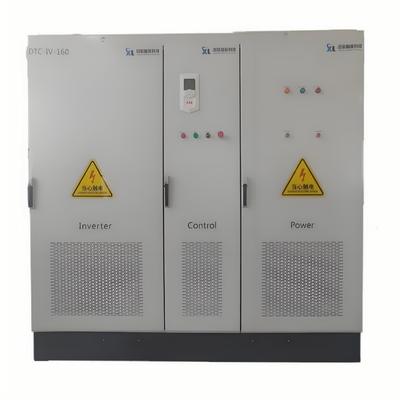

2) आवृत्ति रूपांतरण नियंत्रण इकाई (आवृत्ति रूपांतरण इन्वर्टर सिस्टम): डीटीसी तकनीक के साथ एबीबी एसीएस880 आवृत्ति रूपांतरण नियंत्रक का उपयोग करता है, और उच्च-प्रदर्शन और कम-ऊर्जा खपत का पता लगाने और नियंत्रण समाधान प्रदान करने के लिए डायनेमोमीटर के साथ काम करता है;

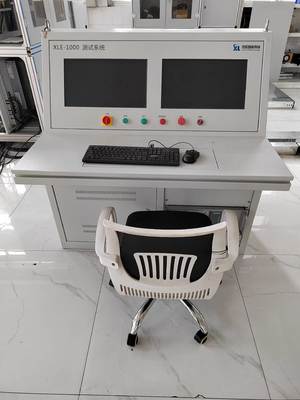

3) मुख्य नियंत्रण और डेटा प्रोसेसिंग यूनिट (XLE1000 माप और नियंत्रण प्रणाली): Xunlan XLE1000 सॉफ़्टवेयर से लैस, यह परीक्षण नियंत्रण और डेटा प्रोसेसिंग को एकीकृत करता है, स्वचालित रूप से परीक्षण चक्रों को निष्पादित करता है, और प्रक्रियाओं को बुद्धिमानी से प्रबंधित और नियंत्रित करता है;

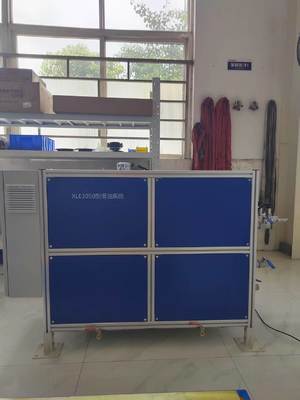

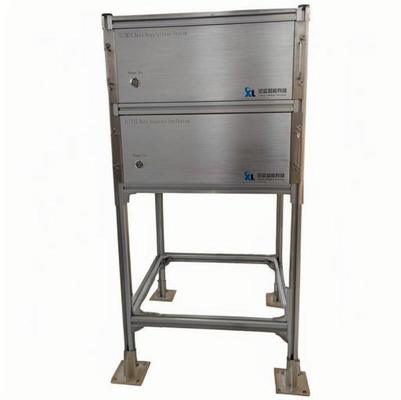

4) पैरामीटर अधिग्रहण इकाई (डेटा अधिग्रहण प्रणाली): तापमान/दबाव सेंसर और मॉड्यूल शामिल हैं, इंजन सिलेंडर, तेल सर्किट और पानी सर्किट पैरामीटर एकत्र करता है, और उन्हें डेटा प्रदर्शन, भंडारण और विश्लेषण के लिए XLE1000 में प्रेषित करता है;

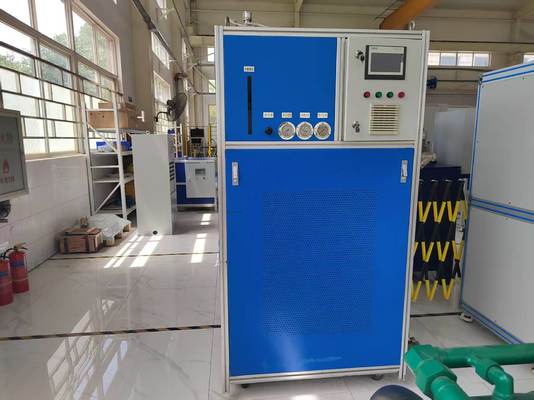

5) तापमान नियंत्रण इकाई (शीतलक निरंतर तापमान डिवाइस): बंद लूप संरचना, पीएलसी पानी के प्रवेश तापमान को नियंत्रित करता है, RS485 संचार का समर्थन करता है, और स्थिर परीक्षण वातावरण तापमान सुनिश्चित करता है;



6) ईंधन खपत परीक्षण इकाई (क्षणिक ईंधन खपत मीटर प्रणाली): क्षणिक/औसत ईंधन खपत को मापता है, कई परीक्षण परिदृश्यों के अनुकूल होता है, और मुख्य नियंत्रण प्रणाली तक RS485 एक्सेस के माध्यम से स्वचालित रूप से डेटा एकत्र करता है;



7) उत्सर्जन परीक्षण इकाई (ओपेसीमीटर): इंजन निकास धुएं का परीक्षण करने और उत्सर्जन अनुपालन परीक्षण का समर्थन करने के लिए एवीएल ब्रांड चुनें;



8) थ्रॉटल नियंत्रण इकाई (इलेक्ट्रॉनिक थ्रॉटल): सटीक रूप से थ्रॉटल खोलने को नियंत्रित करने के लिए दोहरी वोल्टेज आउटपुट (0-5V/0-2.5V समायोज्य);



9) वायु तंगी परीक्षण इकाई (पिस्टन रिसाव मीटर): दोहरी-टैंक संरचना, जंगम/ओवरहेड स्थापना, पिस्टन रिसाव का पता लगाती है और इंजन वायु तंगी का मूल्यांकन करती है;



10) वैकल्पिक मॉड्यूल (इंटरकूलर थर्मोस्टैट): टर्बोचार्ज्ड इंजनों के लिए, यह सटीक परीक्षण डेटा सुनिश्चित करने के लिए इंटरकूलर तापमान को सटीक रूप से नियंत्रित करता है।



4. 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर तकनीकी पैरामीटर



पैरामीटर	तकनीकी संकेतक
मोटर निर्माता	सीलोंग
रेटेड पावर	315kW
रेटेड टॉर्क	2005Nm
रेटेड स्पीड	1500rpm
अधिकतम गति	3800rpm
स्थिर टॉर्क स्पीड रेंज	0-1500rpm​
स्थिर पावर स्पीड रेंज	1500-3800rpm
टॉर्क सेंसर मॉडल	T40B
टॉर्क सेंसर निर्माता	एचबीएम
टॉर्क सेंसर रेंज (Nm)	0-2500Nm
सटीकता ग्रेड	0.05%FS



5. SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम मुख्य लाभ



1) डायनेमोमीटर सटीकता उद्योग-अग्रणी स्तर तक पहुँचती है: 0.05% FS HBM उच्च-सटीक टॉर्क सेंसर से लैस, यह कम गति, उच्च-टॉर्क ऑपरेटिंग स्थितियों में सूक्ष्म परिवर्तनों को सटीक रूप से कैप्चर करता है, वाणिज्यिक वाहनों और निर्माण मशीनरी जैसे भारी उपकरणों की सटीकता आवश्यकताओं को पूरा करता है, डेटा विश्वसनीयता सुनिश्चित करता है।



2) ऑपरेटिंग स्थितियों के लिए मजबूत अनुकूलन क्षमता: 1500-3800 rpm की विस्तृत गति सीमा पर परीक्षण का समर्थन करता है, निष्क्रिय, रेटेड लोड और क्षणिक लोड परिवर्तनों जैसी ऑपरेटिंग स्थितियों का अनुकरण करता है। यह बड़े-विस्थापन डीजल इंजनों के गतिशील परीक्षण के लिए उपयुक्त है और कई परिदृश्यों को कवर करता है।



3) महत्वपूर्ण ऊर्जा-बचत प्रभाव: एबीबी एसीएस880 आवृत्ति रूपांतरण प्रणाली और ऊर्जा प्रतिक्रिया अनुकूलन ग्रिड में कुशल ऊर्जा संचरण को प्राप्त करते हैं, पारंपरिक डायनेमोमीटर की तुलना में ऊर्जा की खपत को 30% से अधिक कम करते हैं, और दीर्घकालिक उपयोग पर परीक्षण लागत को काफी कम करते हैं (प्रयोगशाला माप; वास्तविक अनुप्रयोग ऑपरेटिंग स्थितियों से प्रभावित होता है)।



4) स्थिर और कुशल संचालन: XLE1000 माप और नियंत्रण प्रणाली के साथ उच्च-सटीक डेटा अधिग्रहण को एकीकृत करते हुए, यह वास्तविक समय में तापमान, दबाव और टॉर्क जैसे मापदंडों की निगरानी करता है, और स्वचालित दोष निदान (जैसे सेंसर असामान्यताएं और अधिभार चेतावनी) की सुविधा देता है, दीर्घकालिक उच्च-लोड संचालन सुनिश्चित करता है और डाउनटाइम को कम करता है;



5) व्यापक मानक संगतता: GB/T 18297, GB/T 17692 और GB17691-2018 के अनुरूप, यह घर और विदेश में डीजल इंजनों के कई ब्रांडों के साथ संगत है, और विभिन्न आवश्यकताओं को पूरा करने के लिए उत्सर्जन परीक्षण और विश्वसनीयता सत्यापन जैसे कई परीक्षणों का समर्थन करता है।



6. SSCD315-1500-3800 315kW डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम अनुप्रयोग क्षेत्र



1) भारी-ड्यूटी वाणिज्यिक वाहन आर एंड डी: वाणिज्यिक वाहन डीजल इंजन पावर परीक्षण के लिए पूर्ण-प्रक्रिया समर्थन बिजली मिलान को अनुकूलित करने, ईंधन अर्थव्यवस्था में सुधार करने, चीन VI उत्सर्जन मानकों का अनुपालन सुनिश्चित करने और नए मॉडल के विकास और लॉन्च में तेजी लाने में मदद करता है;



2) इंजीनियरिंग मशीनरी सत्यापन: उत्खनन और लोडर के लिए अचानक लोड परिवर्तनों और निरंतर उच्च-लोड स्थितियों का अनुकरण करता है ताकि डीजल इंजन विश्वसनीयता और स्थायित्व को सत्यापित किया जा सके, समग्र मशीन प्रदर्शन अनुकूलन के लिए डेटा प्रदान किया जा सके;



3) शिप पावर टेस्ट: जहाज त्वरण और क्रूज़िंग जैसी चर लोड स्थितियों का अनुकरण करता है ताकि समुद्री डीजल इंजनों की प्रणोदन दक्षता, ईंधन खपत और उत्सर्जन का परीक्षण किया जा सके, बिजली प्रणाली चयन और अनुकूलन के लिए एक आधार प्रदान किया जा सके;



4) जनरेटर सेट मूल्यांकन: लोड के तहत डीजल जनरेटर सेट की वोल्टेज स्थिरता, आवृत्ति में उतार-चढ़ाव और निरंतर बिजली आपूर्ति क्षमता का पता लगाएं ताकि विश्वसनीय आपातकालीन/क्षेत्र संचालन सुनिश्चित किया जा सके और गुणवत्ता मूल्यांकन के लिए एक मानक आधार प्रदान किया जा सके;



5) मरम्मत और पुनर्निर्माण निरीक्षण: मरम्मत/पुनर्निर्मित डीजल इंजनों का पुन: निरीक्षण करें, टॉर्क, पावर, ईंधन खपत आदि का परीक्षण करें, गुणवत्ता रेटिंग और प्रदर्शन मूल्यांकन के लिए डेटा प्रदान करें, और सुरक्षित और विश्वसनीय उपयोग सुनिश्चित करें।



7. डीजल इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच सिस्टम मॉडल सूची



मॉडल	पावर (KW)	टॉर्क (Nm)	रेटेड स्पीड (rpm)	अधिकतम गति (rpm)	टॉर्क माप सटीकता
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
अनुकूलित किया जा सकता है





•डिलीवरी: मानक मॉडल 55 दिनों के भीतर शिप करते हैं (मध्यम-शक्ति उपकरणों के लिए उत्पादन चक्र 160kW से कम है); अनुकूलित मॉडल 55-110 दिनों के भीतर शिप करते हैं (अंतर्राष्ट्रीय रसद और सीमा शुल्क निकासी सहायता सहित, और मध्यम-शक्ति उपकरणों के लिए विशेष रूप से एक सीमा शुल्क घोषणा सूची)। एक "मॉड्यूलर इंस्टॉलेशन किट" भी उपलब्ध है (पहले से जुड़े कोर लाइनों के साथ, ऑन-साइट इंस्टॉलेशन समय को 2 दिनों तक कम करना)।



•बिक्री के बाद सेवा: कोर घटक (डायनेमोमीटर, टॉर्क फ्लैंज) एक वर्ष के लिए गारंटीकृत हैं, और हम चीनी और अंग्रेजी दोनों में आजीवन द्विभाषी तकनीकी सहायता प्रदान करते हैं (प्रतिक्रिया समय ≤ 4 घंटे)। स्पेयर पार्ट्स 24 घंटे के भीतर घरेलू स्तर पर और 7 दिनों के भीतर अंतरराष्ट्रीय स्तर पर भेजे जाते हैं। हम 1.5-दिवसीय ऑपरेटर प्रशिक्षण (मध्यम-शक्ति मोटर परीक्षण पर एक विशेष ट्यूटोरियल सहित) भी प्रदान करते हैं, और रिमोट डिबगिंग का समर्थन करते हैं (एक कंप्यूटर पर, मॉड्यूलर समाधान कॉन्फ़िगरेशन पर मार्गदर्शन सहित)।
