उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000RPM |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-10000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 10000rpm | रेटेड टॉर्क: | 238एनएम |
| मूल्यांकित शक्ति: | 75 किवॉ | माप श्रेणी: | 0-1000Nm |
| वज़न: | 1600 किलोग्राम | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 75kW यूएवी इंजन डायनामोमीटर,एसी डायनामोमीटर परीक्षण बेंच,विद्युत डायनामोमीटर गारंटी के साथ |
||

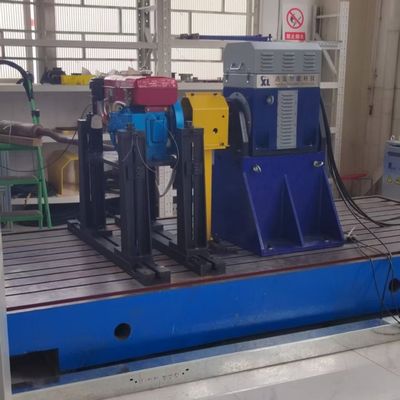

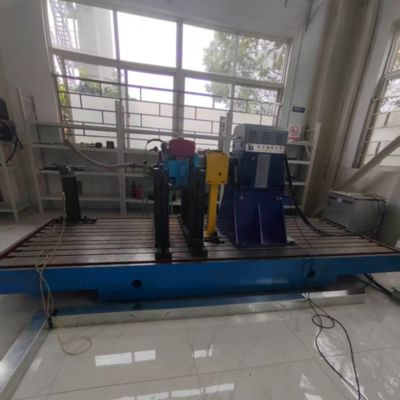

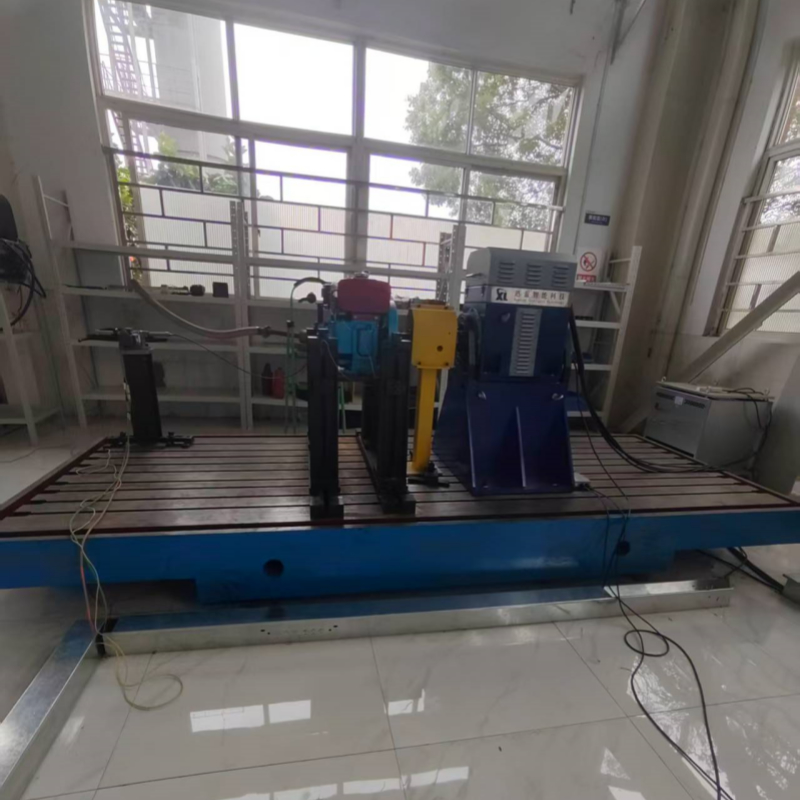

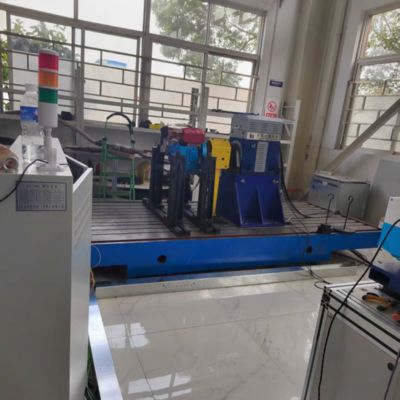

एसएससीजी75-3000/10000 75kW यूएवी इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच
1. एसएससीजी75-3000/10000 75किलोवाट यूएवी ईंजन ईलेक्ट्रिक डीायनेमोमीटर टीेस्ट बीेंच घटकविवरण
एसएससीजी75-3000/10000 75kW यूएवी इंजन इलेक्ट्रिक डायनेमोमीटर टेस्ट बेंच 75kW-क्लास यूएवी इंजनों के अनुसंधान और परीक्षण के लिए विशेष रूप से डिज़ाइन किया गया एक उच्च-सटीकता एकीकृत परीक्षण प्रणाली है। यह प्रणाली एक उच्च-सटीकता इलेक्ट्रिक डायनेमोमीटर, एक मॉड्यूलर माप और नियंत्रण प्रणाली, और एक मल्टी-चैनल डेटा अधिग्रहण इकाई को एकीकृत करती है, जिससे टॉर्क, गति, शक्ति और ईंधन की खपत जैसे टर्बोशाफ्ट/टर्बोप्रॉप इंजनों के प्रमुख प्रदर्शन मापदंडों का व्यापक मूल्यांकन सक्षम होता है।
| घटक का नाम | मुख्य विनिर्देश | बीरैंड |
| एसएससीजी75-3000/10000 इलेक्ट्रिक डायनेमोमीटर | पावर 75kW, रेटेड गति 3000rpm, अधिकतम गति 10000rpm, रेटेड टॉर्क 238Nm, एयर-कूल्ड डिज़ाइन। | सीलोंग |
| टॉर्क फ्लैंज | माप रेंज 0-300Nm, सटीकता 0.2% FS | एचबीएम |

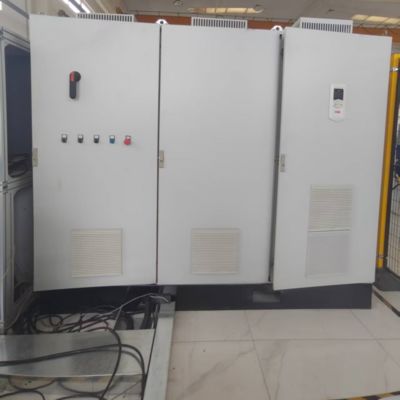

| वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम | ओवरलोड, ओवरवोल्टेज और ओवरहीटिंग के खिलाफ कई सुरक्षाएं। | एबीबी |

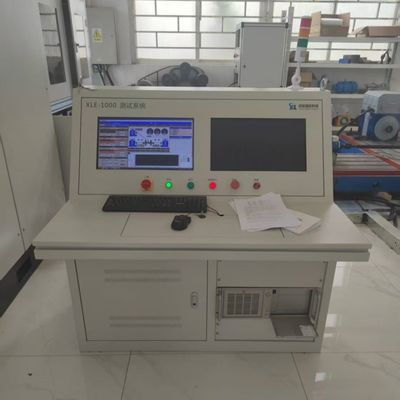

| एक्सएलई-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसी: आईपीसी710; सीपीयू: इंटेल कोर आई7; मेमोरी: 32 जीबी डीडीआर4; हार्ड ड्राइव: 1 टीबी एसएसडी; प्री-इंस्टॉल्ड एक्सएलई-1000 सॉफ्टवेयर | सीलोंग |
| डेटा अधिग्रहण प्रणाली | इसमें 6-चैनल लो-टेम्परेचर मॉड्यूल, 8-चैनल हाई-टेम्परेचर मॉड्यूल और 8-चैनल एनालॉग मॉड्यूल शामिल हैं, जो पीटी100, प्रेशर और तापमान और आर्द्रता सेंसर को एकीकृत करते हैं। | सीलोंग |
| सर्वो थ्रॉटल एक्चुएटर | 150N एक्चुएशन फोर्स, 120mm स्ट्रोक; इलेक्ट्रॉनिक थ्रॉटल सिमुलेशन: डुअल-चैनल 0-2.5V/5V | सीलोंग |
| ईंधन खपत मीटर | वजन प्रकार, माप रेंज 10-50Kg/h, सटीकता 0.2%FS | सीलोंग |
| सेंट्रीफ्यूगल वेरिएबल फ्रीक्वेंसी फैन | 20kW पावर, परीक्षण के तहत डिवाइस के गर्मी अपव्यय के लिए उपयोग किया जाता है। | सीलोंग |
| वैकल्पिक - कपलिंग | अनुमेय टॉर्क: 300Nm; अनुमेय गति: 18000 आर/मिनट | सीलोंग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक अनुकूलित एल-आकार, दीवार की मोटाई > 50 मिमी | सीलोंग |
| वैकल्पिक - कच्चा लोहा प्लेट | सामग्री: एचटी300; समतलता: ≤0.05mm/m; सतह खुरदरापन: Ra≤1.6μm; शॉक एब्जॉर्बर और कच्चा लोहा प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोंग |
| वैकल्पिक - शॉक एब्जॉर्बर | स्प्रिंग-टाइप, रेटेड लोड 100-300kg, डंपिंग गुणांक 0.2-0.3, 5-10Hz की कंपन आवृत्तियों के लिए उपयुक्त; शॉक एब्जॉर्बर और कच्चा लोहा प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोंग |
| पैरामीटर | विनिर्देश |
| मॉडल | एसएससीजी75-3000/10000 |
| रेटेड पावर | 75kW |
| रेटेड गति | 3000rpm |
| रेटेड टॉर्क | 238Nm |
| अधिकतम गति | 10000rpm |
| कूलिंग विधि | एयर-कूल्ड |
| सुरक्षा स्तर | आईपी54 |
| ओवरलोड क्षमता | रेटेड पावर का 150% |
| टॉर्क माप सटीकता | ±0.2%FS |
| गति माप सटीकता | ±1rpm |
1) उच्च-सटीकता नियंत्रण: टॉर्क फ्लैंज और ईंधन खपत मीटर 0.2%FS की सटीकता प्राप्त करते हैं, और पीआईडी एल्गोरिथम के साथ मिलकर, गति उतार-चढ़ाव नियंत्रण का एहसास होता है (विशिष्ट मान < ±0.1%), परीक्षण डेटा की विश्वसनीयता सुनिश्चित करता है।
2) फोर-क्वाड्रेंट ऊर्जा प्रबंधन: इलेक्ट्रिक/जनरेटर के डुअल-मोड ऑपरेशन का समर्थन करता है, उच्च ऊर्जा फीडबैक दक्षता के साथ, और ड्रोन इंजनों की पूर्ण-स्थिति परीक्षण आवश्यकताओं के अनुकूल है।
3) मॉड्यूलर स्केलेबिलिटी: एक्सएलई-1000 माप और नियंत्रण प्रणाली मल्टी-चैनल डेटा अधिग्रहण का समर्थन करती है, और वैकल्पिक घटकों को विभिन्न परीक्षण परिदृश्यों के लिए लचीले ढंग से अनुकूलित किया जा सकता है।
4) सुरक्षा सुरक्षा: फ्रीक्वेंसी कन्वर्टर सिस्टम ओवरलोड, ओवरवोल्टेज और ओवरहीट सुरक्षा को एकीकृत करता है ताकि उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित हो सके।
5) कम कंपन डिजाइन: शॉक एब्जॉर्बर 5-10Hz की कंपन आवृत्तियों के अनुकूल है, और कच्चा लोहा प्लेट परीक्षण सटीकता सुनिश्चित करता है।
1) यूएवी इंजन का विकास: 75kW-क्लास टर्बोशाफ्ट/टर्बोप्रॉप इंजनों के लिए स्टार्टिंग, एक्सेलेरेशन और ब्रेकिंग का फुल-प्रोसेस टेस्टिंग।
2) एयरोस्पेस प्रोपल्शन सत्यापन: उच्च-तापमान मिश्र धातु और टाइटेनियम मिश्र धातु जैसी कठिन-से-मशीन सामग्री के स्थायित्व परीक्षण का समर्थन करता है।
3) नई ऊर्जा पावर टेस्टिंग: हाइब्रिड पावरट्रेन सिस्टम की ऊर्जा फीडबैक दक्षता का मूल्यांकन।
4) औद्योगिक मोटर कैलिब्रेशन: उच्च-सटीकता मोटर टॉर्क-स्पीड विशेषता कैलिब्रेशन के लिए उपयोग किया जाता है।
1) विद्युत सुरक्षा मानक: आईईसी 60034-30-1 ऊर्जा दक्षता मानकों का अनुपालन करता है।
2) डेटा अधिग्रहण मानक: आईएसओ 10012 माप प्रबंधन प्रणाली के अनुसार।
3) पर्यावरणीय अनुकूलनशीलता मानक: जीबी/टी 2423 श्रृंखला की पर्यावरणीय परीक्षण आवश्यकताओं को पूरा करता है।
| मॉडल | पावर (किलोवाट) | टॉर्क (एनएम) | रेटेड स्पीड (आरपीएम) | मैक्स स्पीड (आरपीएम) | कांस्टेंट टॉर्क रेंज (आरपीएम) | कांस्टेंट पावर रेंज (आरपीएम) |
टॉर्क माप सटीकता (%FS) |
| एसएससीजी30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| एसएससीजी200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| एसएससीजी250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| एसएससीजी300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| एसएससीजी350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| एसएससीजी400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
अनुकूलित सेवाएं समर्थित हैं: गति रेंज, टॉर्क रेंज, परीक्षण सॉफ्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधान आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
7. डिलीवरी और बिक्री के बाद समर्थन
डिलीवरी सेवाएं
1) मानक मॉडल: 90 दिनों के भीतर शिपिंग (आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले प्री-टेस्टिंग सहित)।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, जिसमें अंतरराष्ट्रीय लॉजिस्टिक्स और यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित प्रमुख वैश्विक क्षेत्रों में वितरण शामिल है (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, जिसमें सुरक्षित पैकेजिंग और नमी-रोधी और जंग-रोधी उपचार शामिल है)।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणन दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं, और एक समर्पित लॉजिस्टिक्स विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए पूरी प्रक्रिया के दौरान फॉलो-अप करेगा।
बिक्री के बाद समर्थन
1) वारंटी प्रतिबद्धता: मुख्य घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर 1-वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाले नुकसान को छोड़कर।2) तकनीकी सहायता
: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे3) स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं
: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (उपकरण पोजिशनिंग और कैलिब्रेशन, और पाइपलाइन / लाइन कनेक्शन विनिर्देशों सहित); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन, और सिस्टम लिंकेज परीक्षण सहित); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव, और समस्या निवारण को कवर करते हुए) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।4) रिमोट सेवा
: कंप्यूटर के माध्यम से रिमोट डिबगिंग, सिस्टम अपग्रेड, और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।8. अक्सर पूछे जाने वाले प्रश्न
प्र: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
उ: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे परीक्षण आदेश का समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उ: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
उ: सामान्यतः 40% टी/टी जमा, शिपमेंट से पहले पूरा भुगतान।
प्र: मेरे आदेशों के लिए लीड टाइम क्या है?
उ: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हमें टेस्ट बेंच का समग्र समाधान कैसे मिलता है?
उ: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेंगे।
प्र: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उ: निश्चित रूप से, आप हमेशा दौरे के लिए स्वागत करते हैं।
