उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-4500 आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 4500-15000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 18000 आरपीएम | रेटेड टॉर्क: | 79 एनएम |
| मूल्यांकित शक्ति: | 37 किलोवाट | माप श्रेणी: | 0-200Nm |
| वज़न: | 700 किलोग्राम | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 37kW एसी डायनेमोमीटर परीक्षण प्रणाली,नई ऊर्जा मोटर डायनेमोमीटर बेंच,18000 आरपीएम मोटर परीक्षण प्रणाली |
||

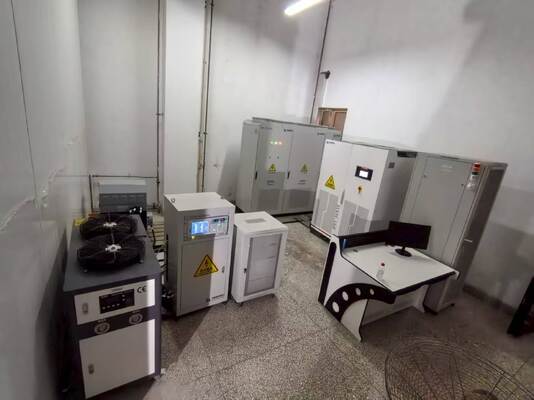

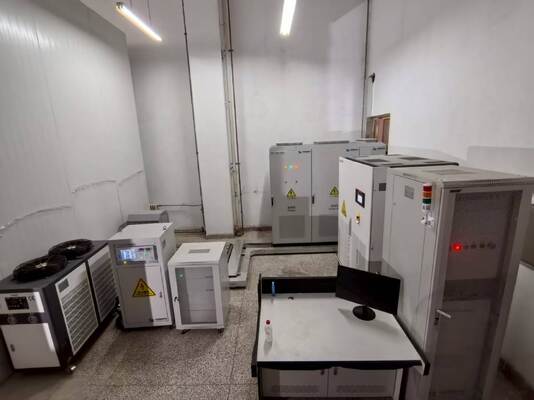

SSCH37-4500-18000 37kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम
1. SSCH37-4500-18000 37kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम कॉन्फ़िगरेशन विनिर्देश
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |

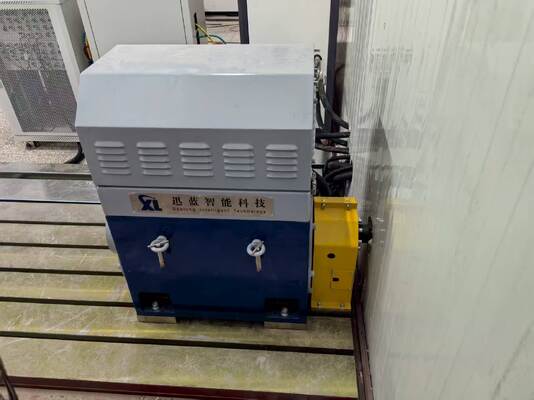

| इलेक्ट्रिक डायनेमोमीटर | रेटेड पावर: 37kW; रेटेड गति: 4500 rpm; रेटेड टॉर्क: 79 Nm; अधिकतम गति: 18000 rpm; जल शीतलन (प्रवाह दर ≥ 15 L/min, छोटे और मध्यम शक्ति गर्मी अपव्यय आवश्यकताओं के लिए उपयुक्त) | सीलोंग |
| टॉर्क फ्लैंज | मापन सीमा: 0-200 Nm; सिग्नल आउटपुट: 4-20 mA; सटीकता: 0.2% FS; दोहराव त्रुटि: ≤0.2 % FS | HBM |

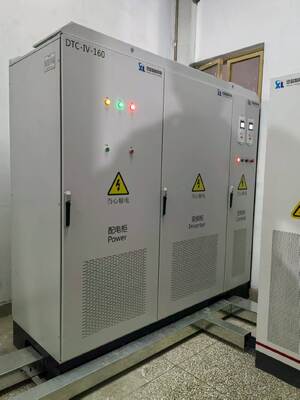

| परिवर्तनीय आवृत्ति इन्वर्टर सिस्टम | इनपुट वोल्टेज: तीन-फेज AC 380V±10%; आवृत्ति: 50-60Hz; ओवरकरंट सुरक्षा मान: 1.5 गुना रेटेड करंट (37kW पावर रेटिंग के लिए उपयुक्त) | ABB |

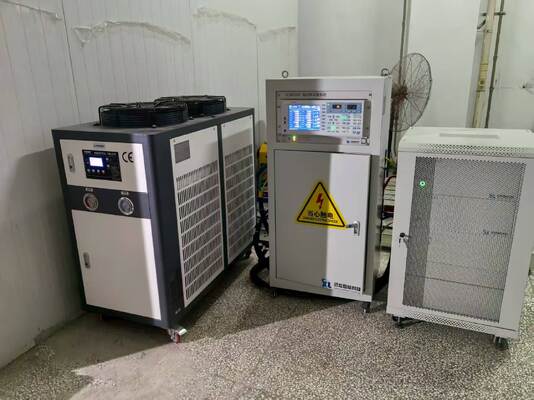

| XLM-1000 मापन और नियंत्रण प्रणाली | संचार इंटरफेस में EtherCAT (≤1ms)/RS485 शामिल हैं, जो छोटे और मध्यम शक्ति मोटरों के सटीक मापन और नियंत्रण का समर्थन करते हैं। | सीलोंग |
| डेटा अधिग्रहण प्रणाली | एकीकृत कंपन अधिग्रहण इकाई, तापमान अधिग्रहण इकाई, एनालॉग इनपुट अधिग्रहण इकाई, और डिजिटल इनपुट अधिग्रहण इकाई, छोटे और मध्यम शक्ति मोटरों की पैरामीटर रेंज के लिए अनुकूलनीय। | सीलोंग |
| पावर विश्लेषक | वोल्टेज 0-800V; करंट 0-200A; हार्मोनिक 0-50; डेटा अपडेट दर 10ms, 37kW स्तर की विद्युत पैरामीटर मापन आवश्यकताओं से मेल खाता है। | सीलोंग |
| बैटरी सिम्युलेटर | आउटपुट वोल्टेज 200-600V; आउटपुट करंट 0-150A, छोटे और मध्यम शक्ति मोटरों के बिजली आपूर्ति परिदृश्यों के लिए उपयुक्त। | सीलोंग |
| कपलिंग | डायाफ्राम संरचना; नाममात्र टॉर्क 250 Nm; अनुमेय गति 20,000 rpm (18,000 rpm तक की गति आवश्यकताओं के लिए अनुकूलनीय), टॉर्क 37kW पावर रेटिंग से मेल खाता है। | सीलोंग |
| सुरक्षात्मक आवरण | Q235 स्टील प्लेट सामग्री (3mm मोटी); सुरक्षा इंटरलॉक डिवाइस (प्रतिक्रिया ≤0.1s), संतुलन सुरक्षा और संचालन में आसानी। | सीलोंग |

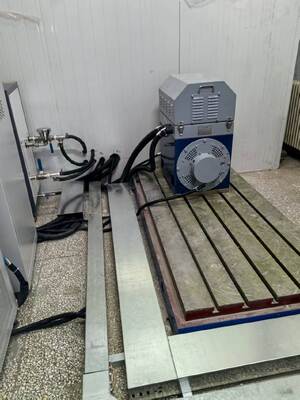

| कास्ट आयरन प्लेट | HT300 सामग्री (तन्य शक्ति ≥300MPa) से बना; सपाट प्लेट आयाम 1800mm×1200mm×180mm (लंबाई×चौड़ाई×मोटाई), छोटे और मध्यम शक्ति उपकरणों की स्थापना आवश्यकताओं के लिए उपयुक्त। | सीलोंग |
| मोटर ब्रैकेट | 200-400mm मोटर केंद्र ऊंचाई समायोजन; 80-200mm के व्यास वाले मोटरों के साथ संगत, 37kW मोटरों की आकार सीमा को कवर करता है। | सीलोंग |
2. SSCH37-4500-18000 37kW इलेक्ट्रिक डायनेमोमीटर तकनीकी पैरामीटर
| पैरामीटर श्रेणियां | तकनीकी संकेतक |
| मोटर निर्माता | सीलोंग |
| रेटेड पावर | 37kW |
| रेटेड टॉर्क | 79Nm |
| रेटेड गति | 4500rpm |
| अधिकतम गति | 18000rpm |
| स्थिर टॉर्क गति सीमा | 0-4500rpm |
| स्थिर पावर गति सीमा | 4500-15000rpm |
| टॉर्क सेंसर मॉडल | T40B (HBM) |
| टॉर्क सेंसर रेंज | 0-200Nm |
| सटीकता स्तर | 0.2%FS |
3. SSCH37-4500-18000 37kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम के लाभ
1) उच्च-सटीक परीक्षण: मुख्य घटक 0.2 %FS सटीकता प्राप्त करते हैं, गति नियंत्रण ±1rpm है, और डेटा दोहराव उत्कृष्ट है, जो छोटे नए ऊर्जा मोटरों के लिए R&D-स्तर की बारीक परीक्षण आवश्यकताओं को पूरा करता है।
2) विस्तृत रेंज संगतता: 0-18000rpm गति + 0-200Nm टॉर्क कवरेज, 4500-15000rpm विस्तृत स्थिर पावर रेंज, 37kW-क्लास माइक्रो नई ऊर्जा वाहनों, छोटे औद्योगिक उपकरणों और पोर्टेबल ऊर्जा भंडारण प्रणाली मोटरों की उच्च गति संचालन परीक्षण आवश्यकताओं के लिए पूरी तरह से उपयुक्त है।
3) तेज़ गतिशील प्रतिक्रिया: आवृत्ति कनवर्टर सिस्टम में 5ms प्रतिक्रिया समय होता है, जो स्टार्ट-अप, त्वरण और अचानक लोड परिवर्तनों जैसे हल्के उपकरणों की वास्तविक दुनिया की परिचालन स्थितियों का सटीक अनुकरण करता है, और उच्च गति संचालन परिदृश्यों में गतिशील प्रदर्शन परीक्षण के लिए विशेष रूप से उपयुक्त है।
4) व्यापक डेटा अधिग्रहण: कंपन, तापमान, वोल्टेज / करंट / हार्मोनिक्स जैसे प्रमुख मापदंडों को एक साथ कैप्चर करता है, और उच्च गति संचालन के तहत छोटे और मध्यम शक्ति मोटरों के सभी मुख्य प्रदर्शन डेटा को बिना किसी चूक के रिकॉर्ड करता है।
5) उच्च सुरक्षा आश्वासन: Q235 स्टील प्लेट सुरक्षात्मक आवरण + HT300 उच्च-कठोरता प्लेट, 0.1s तेज़-प्रतिक्रिया सुरक्षा इंटरलॉक के साथ, 18000rpm के उच्च गति संचालन परिदृश्यों के लिए प्रबलित सुरक्षा डिजाइन, हल्के उपकरणों के परीक्षण जोखिम को समाप्त करता है, साथ ही संचालन में आसानी भी सुनिश्चित करता है।
6) अत्यधिक कुशल परीक्षण प्रक्रिया: स्वचालित संचालन मैनुअल हस्तक्षेप को कम करता है, एक ही छोटे मोटर के लिए ≤20 मिनट का परीक्षण चक्र होता है, जो R&D और छोटे बैच गुणवत्ता निरीक्षण दक्षता में काफी सुधार करता है, और उच्च गति मोटरों की तेजी से पुनरावृत्ति परीक्षण आवश्यकताओं के अनुकूल होता है।
4. SSCH37-4500-18000 37kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम के विशिष्ट अनुप्रयोग
1) लघु new energy vehicle drive motors: Wuling Hongguang MINIEV और Changan Lumin जैसे 37kW-क्लास लघु इलेक्ट्रिक वाहन ड्राइव मोटरों के लिए अनुकूलित, उच्च गति पावर आउटपुट, उच्च गति ऊर्जा दक्षता वक्र, गतिशील प्रतिक्रिया और स्थायित्व सहित सभी आयामों में व्यापक परीक्षण पूरा करना, R&D सत्यापन और बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण को कवर करना।
2) छोटे औद्योगिक उपकरणों के लिए मोटर: लोड दक्षता और निरंतर उच्च गति संचालन विश्वसनीयता परीक्षण 37kW-क्लास उच्च गति उपकरणों जैसे छोटे उच्च गति पानी पंप, उच्च गति पंखे और सटीक कन्वेयर बेल्ट मोटरों पर किए जाते हैं, जो प्रकाश उद्योग में ऊर्जा-बचत नवीनीकरण और उच्च गति उन्नयन में योगदान करते हैं।
3) पोर्टेबल ऊर्जा भंडारण प्रणाली मोटर: उच्च गति मोटर (पोर्टेबल ऊर्जा भंडारण बिजली आपूर्ति को शक्ति देने वाली मोटर) के तापमान परिवर्तन, कंपन आयाम और रेंज स्थिरता की निगरानी पर ध्यान केंद्रित किया गया है ताकि उच्च गति संचालन के तहत बाहरी ऊर्जा भंडारण उपकरणों के सुरक्षा प्रदर्शन को सुनिश्चित किया जा सके।
4) अनुसंधान और विकास और गुणवत्ता निरीक्षण: GB/T 18488-2015 और GB/T 1032-2012 जैसे मानकों का अनुपालन, नए 37kW उच्च गति मोटरों के प्रदर्शन सत्यापन और छोटे बैच बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण का समर्थन करना, उच्च गति परिचालन स्थितियों के तहत अनुपालन आवश्यकताओं को पूरा करना।
5) अनुसंधान और शिक्षण: विश्वविद्यालयों और अनुसंधान संस्थानों के लिए एक छोटा उच्च गति मोटर प्रदर्शन परीक्षण मंच प्रदान करता है, जो 37kW-क्लास उच्च गति मोटर अनुसंधान परियोजनाओं और शिक्षण प्रदर्शनों के लिए उपयुक्त है, और संचालित करने में आसान है।
5. 37kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक
6. मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम मॉडल सूची
| मॉडल | रेटेड पावर (kW) | रेटेड टॉर्क (Nm) | रेटेड गति (rpm) | अधिकतम गति (rpm) | स्थिर पावर रेंज (rpm) | स्थिर टॉर्क रेंज (rpm) |
टॉर्क मापन सटीकता (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
अनुकूलित सेवाएं समर्थन करता है: आवश्यकताओं के अनुसार गति सीमा, टॉर्क सीमा, परीक्षण सॉफ्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है।
7. डिलीवरी और बिक्री के बाद समर्थन
1) मानक मॉडलs: 90 दिनों के भीतर जहाज (डिलीवरी से पहले पूर्व-परीक्षण सहित ताकि आगमन पर त्वरित स्थापना सुनिश्चित हो सके)।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, जिसमें यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण शामिल है (समुद्र / भूमि परिवहन विकल्प उपलब्ध हैं, जिसमें सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार शामिल हैं)।
3) सहायक सेवाएं: हम पूर्ण CE और ISO प्रमाणन दस्तावेज़ और मूल प्रमाण पत्र प्रदान करते हैं, और एक समर्पित रसद विशेषज्ञ पूरे प्रक्रिया में सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए पालन करेगा.
1) वारंटी commitment: मुख्य घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर 1 साल की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाले नुकसान को छोड़कर।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (जिसमें उपकरण की स्थिति और अंशांकन, और पाइपलाइन / लाइन कनेक्शन विनिर्देश शामिल हैं); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाला जाएगा (जिसमें पावर-ऑन परीक्षण, पैरामीटर अंशांकन और सिस्टम लिंकेज परीक्षण शामिल हैं); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण शामिल हैं) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) रिमोट सेवा: कंप्यूटर के माध्यम से रिमोट डिबगिंग, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. FAQ
प्र: हमारे सहयोग के लिए न्यूनतम ऑर्डर मात्रा क्या है?
ए: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
ए: कृपया अपना ईमेल छोड़ें और हम आपको आपकी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
ए: सामान्य रूप से 40% टी / टी जमा, शिपमेंट से पहले पूरी तरह से भुगतान करें।
प्र: मेरे आदेशों का लीड टाइम क्या है?
ए: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करें?
ए: हमें अपना ईमेल छोड़ें, हमारे तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेंगे।
प्र: क्या मैं आपके कारखाने में जा सकता हूं?
ए: ज़रूर, आपका हमेशा स्वागत है।
