उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-4000 आरपीएम |
|---|---|---|---|
| लगातार पावर रेंज: | 4000-15000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 15000rpm | रेटेड टॉर्क: | 132 एनएम |
| मूल्यांकित शक्ति: | 55 किलोवाट | माप श्रेणी: | 0-200Nm |
| वज़न: | 800 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 55 किलोवाट की एसी डायनामोमीटर परीक्षण प्रणाली,नई ऊर्जा मोटर डायनेमोमीटर बेंच,15000 आरपीएम मोटर परीक्षण गतिमान |
||

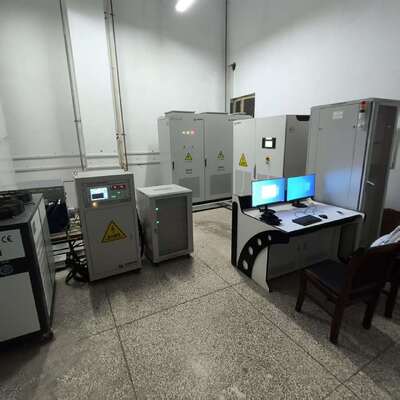

SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम
1. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम घटक विवरण
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |

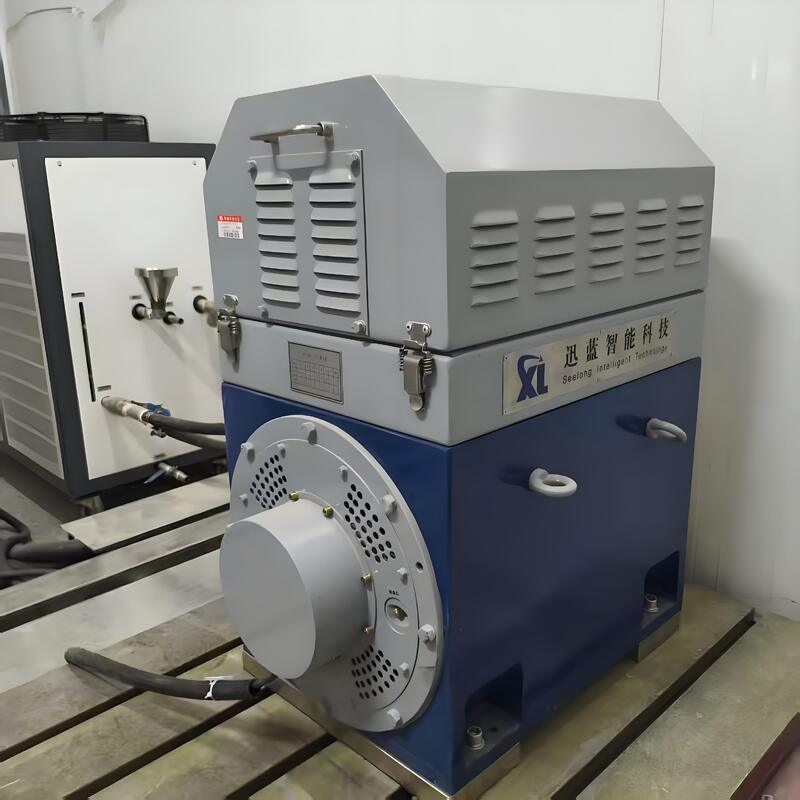

| इलेक्ट्रिक डायनेमोमीटर | पावर: 55kW; रेटेड गति: 4000 rpm; रेटेड टॉर्क: 132 Nm; अधिकतम गति: 15000 rpm; एयर-कूल्ड | सीलोंग |
| टॉर्क फ्लैंज | मापन रेंज: 0-200 Nm; सिग्नल आउटपुट: 4-20 mA; मापन सटीकता: 0.2 % FS; माइक्रो मोटर्स के कम टॉर्क परीक्षण के लिए उपयुक्त। | HBM |
| वेरिएबल फ्रीक्वेंसी इन्वर्टर सिस्टम | इनपुट वोल्टेज: थ्री-फेज AC 380V±10%; आवृत्ति: 50/60Hz; टॉर्क नियंत्रण सटीकता: 0.2 %FS; गति नियंत्रण सटीकता: ±1rpm; प्रतिक्रिया समय: 5ms; छोटे वर्कशॉप के लिए उपयुक्त। | ABB |

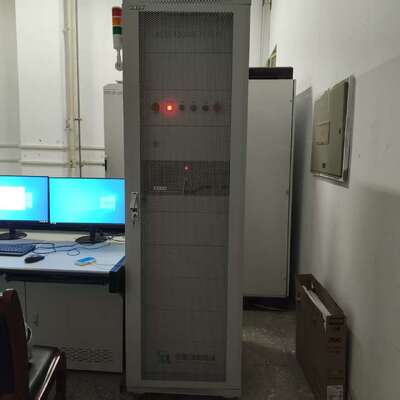

| XLM-1000 मापन और नियंत्रण प्रणाली | संचार इंटरफेस: EtherCAT (≤1ms) / RS485; समाधान भंडारण: 60+ (सरलीकृत संस्करण, छोटे मोटर परिदृश्यों पर ध्यान केंद्रित करना); हल्के MES एकीकरण का समर्थन करता है। | सीलोंग |
| डेटा अधिग्रहण प्रणाली | कंपन अधिग्रहण इकाई, तापमान अधिग्रहण इकाई, एनालॉग इनपुट अधिग्रहण इकाई और डिजिटल इनपुट अधिग्रहण इकाई शामिल हैं; माइक्रो मोटर्स (जैसे कंप्रेसर मोटर्स) का कंपन निगरानी, माइक्रो मोटर्स की वाइंडिंग / केसिंग तापमान निगरानी, छोटे मोटर्स (जैसे फैन मोटर्स) का वोल्टेज / करंट अधिग्रहण, और छोटे मोटर्स का स्विचिंग सिग्नल अधिग्रहण करता है। | सीलोंग |
| पावर विश्लेषक | वोल्टेज 0-800V; करंट 0-300A; हार्मोनिक 0-50वां क्रम; डेटा अपडेट दर 10ms; पावर मापन सटीकता ±0.05 %FS; त्रुटि ≤0.2 % . | सीलोंग |

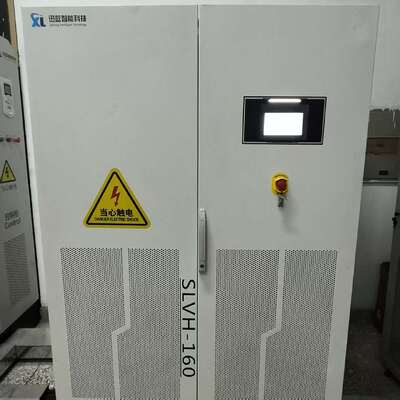

| बैटरी सिम्युलेटर | आउटपुट वोल्टेज 200-800V; आउटपुट करंट 0-145A; आउटपुट रिपल ≤0.5 %FS; स्थिरता ±0.1%/घंटा | सीलोंग |
| कपलिंग | डायफ्राम प्रकार; नाममात्र टॉर्क 200Nm; अनुमेय गति 18000rpm (15000rpm तक की गति आवश्यकताओं के अनुकूल); व्यास 50mm (माइक्रो मोटर शाफ्ट के अनुकूल)। | सीलोंग |
| सुरक्षात्मक कवर | सामग्री: Q235 स्टील प्लेट; मोटाई: 2.5mm; त्वरित खोलने और बंद करने की संरचना के साथ (रखरखाव का समय 50% कम हो गया); ट्रिगर प्रतिक्रिया ≤0.1s | सीलोंग |
| कास्ट आयरन प्लेट | सामग्री: HT300; आयाम: 1600mm × 1000mm × 150mm; तन्य शक्ति: ≥300MPa | सीलोंग |
| मोटर ब्रैकेट | समायोजन रेंज (केंद्र ऊंचाई): 120-350mm; 50-200mm के व्यास वाले मोटर्स (माइक्रो मोटर क्लैंप सहित) के साथ संगत; संकेंद्रण ≤0.05mm | सीलोंग |
2. 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर तकनीकी पैरामीटर
| पैरामीटर श्रेणियां | तकनीकी संकेतक |
| मोटर निर्माता | सीलोंग |
| रेटेड पावर | 55kW |
| रेटेड टॉर्क | 132Nm |
| रेटेड गति | 4000rpm |
| अधिकतम गति | 15000rpm |
| स्थिर टॉर्क गति रेंज | 0-4000rpm |
| स्थिर पावर गति रेंज | 4000-15000rpm |
| टॉर्क सेंसर मॉडल | HBM T40B |
| टॉर्क सेंसर निर्माता | HBM |
| टॉर्क सेंसर रेंज | 0-200Nm |
| सटीकता स्तर | 0.2%FS |
3. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम के लाभ
1) हल्का तैनाती5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक पदचिह्न ≤12㎡ है, जिसमें एयर-कूल्ड डिज़ाइन है। एक व्यक्ति उपकरण की स्थिति को पूरा कर सकता है। यह छोटे वर्कशॉप / प्रयोगशालाओं के लिए उपयुक्त है। 4000-15000rpm की गति सीमा के लिए गर्मी अपव्यय संरचना को अनुकूलित किया गया है ताकि निरंतर संचालन स्थिरता सुनिश्चित हो सके।
2) छोटे मोटर्स के लिए विशिष्ट सटीकता5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक टॉर्क फ्लैंज 0.01Nm के कम टॉर्क रिज़ॉल्यूशन का समर्थन करता है, जो इसे घरेलू उपकरणों (जैसे 5-10Nm के टॉर्क वाले एयर कंडीशनर कंप्रेसर मोटर्स) में मोटर्स के परीक्षण के लिए उपयुक्त बनाता है। 0-4000rpm की विस्तृत स्थिर टॉर्क रेंज माइक्रो मोटर्स के लिए कम गति, भारी-लोड परिदृश्यों को सटीक रूप से कवर करती है, जिससे "बड़े टेस्ट बेंच पर छोटे मोटर्स का परीक्षण करते समय अपर्याप्त सटीकता" की समस्या का समाधान होता है।
3) त्वरित 2)मार्गदर्शन: सरलीकृत मापन और नियंत्रण प्रणाली नए कर्मचारियों को केवल एक दिन के प्रशिक्षण के बाद स्वतंत्र रूप से संचालित करने की अनुमति देती है; यह रिमोट डिबगिंग का समर्थन करता है (ऑन-साइट इंजीनियर समर्थन की आवश्यकता नहीं है), और 4000rpm रेटेड गति परिदृश्यों के लिए पूर्व-निर्धारित मानकीकृत परीक्षण योजनाएँ प्रदान करता है, जिससे छोटे व्यवसायों के लिए श्रम लागत कम होती है।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक:
0-15000rpm से गति और 0-200Nm से टॉर्क को कवर करना, और 4000-15000rpm से एक स्थिर पावर रेंज, यह छोटे और मध्यम आकार के उपकरणों की उच्च गति संचालन आवश्यकताओं के अनुकूल है, जिसमें माइक्रो नई ऊर्जा वाहन, होम एनर्जी स्टोरेज, घरेलू उपकरण और छोटे औद्योगिक पंखे जैसे परिदृश्य शामिल हैं। एक उपकरण छोटे व्यवसायों के लिए उपकरण निवेश को कम करते हुए, कई समर्पित परीक्षण मशीनों को बदल सकता है।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक1) लघु नई ऊर्जा वाहन ड्राइव मोटर
:
Wuling Hongguang MINIEV (20-30kW ड्राइव मोटर) और Euler R1 (35kW ड्राइव मोटर) के साथ संगत, परीक्षण शुरू करने का टॉर्क (≥100Nm), कम गति ऊर्जा दक्षता (≥88%), और 4000rpm की रेटेड गति पर पावर आउटपुट स्थिरता बड़े पैमाने पर उत्पादन गुणवत्ता निरीक्षण आवश्यकताओं को पूरा करने के लिए।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक:
छोटे वाणिज्यिक ऊर्जा भंडारण इनवर्टर (30-55kW) और ऊर्जा भंडारण फैन मोटर्स के लिए, 0-15000rpm की गति सीमा के भीतर तापमान (≤75℃) और कंपन (≤2g) की निगरानी करें ताकि सभी कार्य स्थितियों के तहत होम एनर्जी स्टोरेज उपकरण के सुरक्षित संचालन को सुनिश्चित किया जा सके।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक:
एयर कंडीशनर कंप्रेसर (1-5kW) और वाशिंग मशीन मोटर्स (5-15kW) के साथ संगत, 0-4000 rpm की स्थिर टॉर्क रेंज में ऊर्जा दक्षता परीक्षण और जीवनकाल सत्यापन आयोजित किए जाते हैं, जो घरेलू उपकरण मोटर्स की ऑपरेटिंग गति सीमा से सटीक रूप से मेल खाते हैं, और घरेलू उपकरण कंपनियों को ऊर्जा दक्षता प्रमाणपत्र (जैसे चीन ऊर्जा दक्षता स्तर 1 और EU ERP प्रमाणन) प्राप्त करने में मदद करते हैं।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक:
छोटे पंखे (15-55kW) और पानी पंप मोटर्स (20-50kW) की लोड दक्षता और विश्वसनीयता का परीक्षण करना, 4000-15000rpm की स्थिर पावर रेंज में उपकरणों की उच्च गति संचालन आवश्यकताओं को कवर करना, छोटे और मध्यम आकार के उद्यमों को मोटर्स का ऊर्जा-बचत नवीनीकरण करने में मदद करना (वार्षिक बिजली बचत ≥3000kWh / इकाई, 15kW फैन मोटर दक्षता की गणना के आधार पर 85% से 92% तक बढ़ रही है)।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक:
माइक्रो स्थायी चुंबक सिंक्रोनस मोटर्स (5-55kW) के अनुसंधान और विकास और परीक्षण का समर्थन करता है, जिसमें 0-4000rpm विस्तृत स्थिर टॉर्क + 4000-15000rpm स्थिर पावर की पूरी रेंज शामिल है, जो नए घरेलू उपकरण मोटर्स के "कम शोर और उच्च दक्षता" के अनुकूलन और छोटे औद्योगिक मोटर्स के उच्च गति प्रदर्शन पर अनुसंधान के लिए उपयुक्त है, और विश्वविद्यालय प्रयोगशालाओं में छोटे वैज्ञानिक अनुसंधान परियोजनाओं के लिए उपयुक्त है।5. SSCH55-4000-15000 55kW नई ऊर्जा मोटर टेस्ट डायनेमोमीटर बेंच सिस्टम संदर्भ मानक1)
GB/T 18488.1-2015 इलेक्ट्रिक वाहन ड्राइव मोटर सिस्टम - भाग 1: तकनीकी आवश्यकताएं
रेटेड पावर (kW)
| रेटेड टॉर्क (Nm) | रेटेड गति (rpm) | अधिकतम गति (rpm) | स्थिर पावर रेंज (rpm) | स्थिर टॉर्क रेंज (rpm) | टॉर्क मापन सटीकता | (%FS) |
SSCH30-4500/18000 30 |
| 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 | SSCH55-4000/15000 | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 | SSCH55-4000/15000 | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 | SSCH55-4000/15000 | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 132 | 4000 | 4000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 143 | 4000 | 15000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 215 | 4000 | 15000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 263 | 4000 | 15000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 315 | 4000 | 15000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 382 | 4000 | 15000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 477 | 4000 | 12000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 597 | 4000 | 12000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
| 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 | अनुकूलित सेवाओं का समर्थन करता है | : आवश्यकताओं के अनुसार गति सीमा, टॉर्क रेंज, परीक्षण सॉफ़्टवेयर फ़ंक्शन और विशेष पर्यावरण अनुकूलन समाधानों को अनुकूलित किया जा सकता है। |
7. डिलीवरी और बिक्री के बाद समर्थनडिलीवरी सेवाएं
1) मानक मॉडल
: 90 दिनों के भीतर जहाज (डिलीवरी से पहले पूर्व-परीक्षण सहित ताकि आगमन पर त्वरित स्थापना सुनिश्चित हो सके)।2)अनुकूलित मॉडल
: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे 3)सहायक सेवाएं
: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (जिसमें उपकरण की स्थिति और अंशांकन, और पाइपलाइन / लाइन कनेक्शन विनिर्देश शामिल हैं); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाला जाएगा (जिसमें पावर-ऑन परीक्षण, पैरामीटर अंशांकन और सिस्टम लिंकेज परीक्षण शामिल हैं); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण शामिल हैं) ताकि यह सुनिश्चित किया जा सके कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं। .बिक्री के बाद समर्थन1)
c ommitment: मुख्य घटकों (डायनेमोमीटर, टॉर्क फ्लैंज) पर 1 साल की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान मुफ्त समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण होने वाले नुकसान को छोड़कर।2)तकनीकी सहायता
: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे 3)स्थापना, कमीशनिंग और प्रशिक्षण सेवाएं
: उपयोगकर्ता ऑन-साइट बुनियादी स्थापना के लिए जिम्मेदार है। सीलोंग ऑन-साइट मार्गदर्शन प्रदान करने के लिए दो पेशेवर तकनीशियनों को भेजेगा (जिसमें उपकरण की स्थिति और अंशांकन, और पाइपलाइन / लाइन कनेक्शन विनिर्देश शामिल हैं); उपकरण कमीशनिंग पूरी तरह से हमारे द्वारा संभाला जाएगा (जिसमें पावर-ऑन परीक्षण, पैरामीटर अंशांकन और सिस्टम लिंकेज परीक्षण शामिल हैं); 3 दिनों का मुफ्त पेशेवर संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण शामिल हैं) ताकि यह सुनिश्चित किया जा सके कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं। 4) रिमोट सेवा: कंप्यूटर के माध्यम से रिमोट डिबगिंग, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन का समर्थन करता है, उपयोग के दौरान तकनीकी समस्याओं को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. FAQप्र: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
ए: हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्र: मैं उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
ए: कृपया अपना ईमेल छोड़ें और हम आपको आपकी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्र: आपकी भुगतान अवधि क्या है?
ए: आमतौर पर 40% टी/टी जमा, शिपमेंट से पहले पूरी तरह से भुगतान करें।
प्र: मेरे आदेशों का लीड टाइम क्या है?
ए: डायनेमोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पादों के लिए कृपया हमसे संपर्क करें।
प्र: हम टेस्ट बेंच का समग्र समाधान कैसे प्राप्त करें?
ए: हमें अपना ईमेल छोड़ें, हमारे तकनीकी कर्मचारी विस्तृत योजना के बारे में आपसे संवाद करेंगे।
प्र: क्या मैं आपके कारखाने में जा सकता हूँ?
ए: ज़रूर, आपका हमेशा स्वागत है।
