उत्पाद विवरण:
|
| प्रमाणपत्र: | सीएमसी, सीई, आईएसओ 9001, आईएसओ 45001, आईएसओ 14001 | लगातार टॉर्क रेंज: | 0-3000RPM |
|---|---|---|---|
| लगातार पावर रेंज: | 3000-10000rpm | गारंटी: | 1 वर्ष |
| अधिकतम कार्य गति: | 10000rpm | रेटेड टॉर्क: | 286 एनएम |
| मूल्यांकित शक्ति: | 90 किलोवाट | माप श्रेणी: | 0-500Nm |
| वज़न: | 800 किलो | रेटेड वोल्टेज: | 380V |
| प्रकार: | विद्युत डायनेमोमीटर | ||
| प्रमुखता देना: | 90kW यूएवी इंजन डायनामोमीटर,एसी डायनामोमीटर परीक्षण बेंच,10000 आरपीएम इंजन परीक्षण प्रणाली |
||

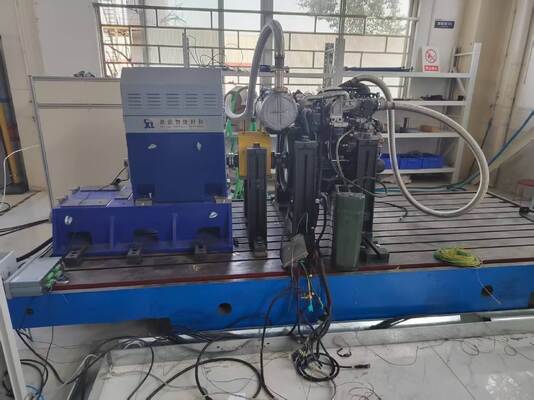

SSCG90-3000/10000 90किलोवाटयूएवी इंजन परीक्षणडायनामोमीटरबेंचप्रणाली
1. SSCG90-3000/10000 90kW यूएवी इंजन टेस्ट डायनामोमीटर बेंच सिस्टम संरचना विवरण
SSCG90-3000/10000 90kW यूएवी इंजन परीक्षण बेंच एक व्यापक परीक्षण प्रणाली है जिसे विशेष रूप से मध्यम और उच्च शक्ति वाले यूएवी इंजनों के अनुसंधान और सत्यापन के लिए डिज़ाइन किया गया है।इस प्रणाली में एक उच्च परिशुद्धता विद्युत गतिमान माप शामिल है, एक मॉड्यूलर माप और नियंत्रण प्रणाली, और एक बहु-चैनल डेटा अधिग्रहण इकाई, जो कुंजी प्रदर्शन मापदंडों जैसे कि टोक़, गति, शक्ति,और 90kW वर्ग के टर्बोशाफ्ट/टर्बोप्रॉप इंजनों की ईंधन खपत.
| घटक का नाम | मुख्य विनिर्देश | ब्रांड |
| SSCG90-3000/10000 विद्युत गतिमानमापक | शक्तिः 90KW, नाममात्र गतिः 3000rpm, अधिकतम गतिः 10000rpm, नाममात्र टोक़ः 286Nm, निरंतर शक्ति गति सीमाः 3000-10000rpm, निरंतर टोक़ गति सीमाः 0-3000rpm, हवा से ठंडा | सीलोन्ग |
| टॉर्क फ्लैंज | 0-500 एनएम, सटीकताः 0.2% एफएस | एचबीएम |
| परिवर्तनीय आवृत्ति इन्वर्टर प्रणाली | एबीबी ब्रांड, 90 किलोवाट, तीन-चरण एसी 380V ± 10% इनपुट वोल्टेज, अधिभार, अधिभार और अति ताप के खिलाफ कई सुरक्षा के साथ। | एबीबी |
| XLE-1000 माप और नियंत्रण प्रणाली | औद्योगिक पीसीः IPC710; सीपीयूः इंटेल कोर I7; मेमोरीः 32GB डीडीआर4; हार्ड ड्राइवः 1TB एसएसडी; पूर्व-स्थापित XLE-1000 माप और नियंत्रण प्रणाली सॉफ्टवेयर (वास्तविक समय डेटा अधिग्रहण, वक्र विश्लेषण का समर्थन करता है,और रिपोर्ट जनरेशन) | सीलोन्ग |
| डेटा अधिग्रहण प्रणाली | इसमें एक निम्न तापमान अधिग्रहण मॉड्यूल (6 चैनल), एक उच्च तापमान अधिग्रहण मॉड्यूल (8 चैनल), एक एनालॉग अधिग्रहण मॉड्यूल (8 चैनल), एक निम्न तापमान अधिग्रहण सेंसर (PT100) शामिल है,एक उच्च तापमान सेंसर, एक दबाव सेंसर, एक वायुमंडलीय दबाव सेंसर, एक तापमान और आर्द्रता सेंसर, और एक डेटा अधिग्रहण बॉक्स, आदि। | सीलोन्ग |
| सर्वो गैसोलेट एक्ट्यूएटर | प्रदर्शनः 150N क्रिया बल, 120 मिमी स्ट्रोक; इलेक्ट्रॉनिक थ्रॉटल सिमुलेशनः दो-चैनल 0-2.5V/5V | सीलोन्ग |
| ईंधन खपत मीटर | वजन का प्रकार, माप सीमाः 5-30Kg/h, सटीकताः 0.2% FS | सीलोन्ग |
| केन्द्रापसारक परिवर्तनीय आवृत्ति पंखे | परीक्षण के तहत उपकरण के गर्मी अपव्यय के लिए प्रयोग किया जाता है; शक्तिः 25KW | सीलोन्ग |
| वैकल्पिक - युग्मन | अनुमेय टोक़ः 350 एनएम; अनुमेय गतिः 18000 आर/मिनट | सीलोन्ग |
| वैकल्पिक - मोटर ब्रैकेट | गैर-मानक कस्टम एल के आकार का मोटर ब्रैकेट, दीवार मोटाई > 50 मिमी | सीलोन्ग |
| वैकल्पिक - कास्ट आयरन प्लेट | सामग्रीः HT300 (तन्यता शक्ति ≥300MPa); सपाटताः ≤0.05mm/m; सतह मोटापाः Ra≤1.6μm; सदमे शमन और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करते हैं। | सीलोन्ग |
| वैकल्पिक - शॉक अछूता | प्रकारः स्प्रिंग शॉक एम्बॉस्चर; नामित भारः 80-200 किलोग्राम/इकाई; डम्पिंग गुणांकः 0.2-0.3लागू कंपन आवृत्तिः 8-15 हर्ट्ज; सदमे का अवशोषक और कास्ट आयरन प्लेट उच्च गति परीक्षण के दौरान स्थिरता सुनिश्चित करती है। | सीलोन्ग |
| पैरामीटर | विनिर्देश |
| मॉडल | SSCG90-3000/10000 |
| नामित शक्ति | 90 किलोवाट |
| नामित गति | 3000 रपीएम |
| नामित टोक़ | 286Nm |
| अधिकतम गति | 10000 आरपीएम |
| निरंतर शक्ति की गति सीमा | 3000-10000 आरपीएम |
| निरंतर टोक़ की गति सीमा | 0-3000rpm |
| शीतलन विधि | हवा से ठंडा |
| सुरक्षा स्तर | IP54 |
| अतिभार क्षमता | नाममात्र शक्ति का 150% |
| टोक़ माप की सटीकता | ±0.2% एफएस |
| गति माप की सटीकता | ±1आरपीएम |
1) सभी परिचालन स्थितियों में उच्च परिशुद्धता नियंत्रण:टॉर्क फ्लैंज और ईंधन की खपत मीटर दोनों 0.2% FS की उच्च सटीकता प्राप्त करते हैं।यह एक व्यापक गति रेंज (0-10000rpm) पर गति उतार-चढ़ाव नियंत्रण का एहसास होता है (सामान्य मूल्य <±0.1%), और निरंतर टोक़ (0-3000rpm) और निरंतर शक्ति (3000-10000rpm) मोड के बीच निर्बाध स्विचिंग, विभिन्न परिचालन स्थितियों में परीक्षण डेटा की विश्वसनीयता और स्थिरता सुनिश्चित करती है।
2) चार-चौथाई ऊर्जा अनुकूलन:इलेक्ट्रिक/जनरेटर के दो-मोड संचालन का समर्थन करता है, मध्यम और उच्च शक्ति वाले ड्रोन इंजनों की पूर्ण स्थिति परीक्षण आवश्यकताओं जैसे स्टार्ट-स्टॉप, क्रूज और स्प्रिंट के लिए ऊर्जा प्रतिक्रिया दक्षता को अनुकूलित करता है,और परीक्षण ऊर्जा की खपत की लागत को कम करता है।
3) लचीला मॉड्यूलर विस्तार:XLE-1000 माप और नियंत्रण प्रणाली बहु-चैनल डेटा अधिग्रहण के साथ संगत है।वैकल्पिक घटकों जैसे कि युग्मन और शॉक एम्बॉसर्स को 90kW वर्ग के इंजनों के विभिन्न मॉडलों की परीक्षण आवश्यकताओं के अनुसार लचीले ढंग से मेल खा सकता है, विभिन्न परीक्षण परिदृश्यों के अनुकूल और प्रणाली के पुनः उपयोग में सुधार।
4) उच्च गति सुरक्षा सुरक्षा:आवृत्ति रूपांतरण प्रणाली में अतिभार, अतिभोल्टेज और अतिताप के लिए कई सुरक्षा तंत्र शामिल हैं।यह उच्च गति संचालन परिदृश्यों के लिए उपकरण स्थिरता डिजाइन को मजबूत करता हैउच्च गति परीक्षण में उपकरण की विफलता के जोखिम को प्रभावी ढंग से कम करने और यह सुनिश्चित करने के लिए कि परीक्षण प्रक्रिया सुरक्षित और नियंत्रित है।
5) कम हस्तक्षेप और स्थिर डिजाइन:शॉक एम्बॉस्चर 8-15 हर्ट्ज कंपन आवृत्ति के लिए ठीक से अनुकूलित है। HT300 कास्ट आयरन प्लेट की उच्च कठोरता और कम कंपन विशेषताओं के साथ संयुक्त,यह बहुत उच्च गति संचालन के दौरान बाहरी हस्तक्षेप को कम करता है और यह सुनिश्चित करता है कि परीक्षण सटीकता एक व्यापक गति सीमा पर प्रभावित नहीं है.
1) मानव रहित हवाई वाहन (यूएवी) इंजन विकास:इसमें 90 किलोवाट वर्ग के टर्बोशाफ्ट/टर्बोप्रॉप इंजनों का पूर्ण प्रक्रिया परीक्षण शामिल है, जिसमें स्टार्ट-अप, त्वरण, क्रूज और ब्रेकिंग शामिल हैं।यह सटीक रूप से विभिन्न गति सीमाओं में प्रदर्शन मापदंडों सत्यापित करता है (निरंतर टोक़ 0-3000rpm, निरंतर शक्ति 3000-10000rpm), अनुकूलित इंजन डिजाइन का समर्थन करता है।
2) हल्के विमानन शक्ति सत्यापन:हल्के हेलीकॉप्टरों, लघु दूरी के परिवहन ड्रोन आदि के लिए बिजली प्रणालियों के स्थायित्व परीक्षण उच्च गति पर निरंतर संचालन में इंजनों की विश्वसनीयता का मूल्यांकन कर सकते हैं (10),000 आरपीएम) और उच्च तापमान मिश्र धातुओं जैसे सामग्रियों के संगतता प्रदर्शन.
3) एसमॉल और मध्यम आकार की नई ऊर्जा बिजली प्रणालियोंtइस्टिंग:छोटे और मध्यम आकार के हाइब्रिड ड्रोन की ऊर्जा प्रतिक्रिया दक्षता के मूल्यांकन का समर्थन करता है, 90 किलोवाट की शक्ति के साथ बिजली प्रणालियों के लिए ऊर्जा उपयोग योजनाओं का अनुकूलन करता है,और सहनशक्ति में सुधार करता है.
4) औद्योगिक उच्च गति मोटर के लिए कैलिब्रेशन:मध्यम शक्ति वाले मोटर्स के टॉर्क-स्पीड विशेषता कैलिब्रेशन के लिए उपयोग किया जाता है, जिसके लिए एक विस्तृत गति रेंज (0-10000rpm) की आवश्यकता होती है, औद्योगिक ड्राइव, एयरोस्पेस मोटर्स, आदि की उच्च परिशुद्धता नियंत्रण आवश्यकताओं को पूरा करना.
| मॉडल | शक्ति (किलोवाट) | मोर्टार (एनएम) | नामित गति (आरपीएम) | अधिकतम गति (आरपीएम) | निरंतर टॉर्क रेंज (आरपीएम) | निरंतर शक्ति सीमा (आरपीएम) |
टोक़ माप की सटीकता (% एफएस) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000 से 10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
अनुकूलित सेवाओं का समर्थन करता हैः गति रेंज, टोक़ रेंज, परीक्षण सॉफ्टवेयर कार्य और विशेष पर्यावरण अनुकूलन समाधान आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
7. वितरण और बिक्री के बाद का समर्थन
डिलीवरी सेवाएं
1) मानक मॉडल: नौ नौ दिनों के भीतर जहाज (जिसमें आगमन पर त्वरित स्थापना सुनिश्चित करने के लिए डिलीवरी से पहले पूर्व परीक्षण शामिल हैं) ।
2) अनुकूलित मॉडल: 90-120 दिनों में डिलीवरी, यूरोप, अमेरिका, दक्षिण पूर्व एशिया सहित दुनिया भर के प्रमुख क्षेत्रों में अंतर्राष्ट्रीय रसद और वितरण को कवर,और मध्य पूर्व (समुद्री / भूमि परिवहन विकल्प उपलब्ध हैं, सुरक्षित पैकेजिंग और नमी-प्रूफ और जंग-प्रूफ उपचार सहित) ।
3) सहायक सेवाएं: हम पूर्ण सीई और आईएसओ प्रमाणीकरण दस्तावेज और मूल प्रमाण पत्र प्रदान करते हैं,और एक समर्पित रसद विशेषज्ञ सीमा शुल्क निकासी में सहायता करने और साइट पर बड़े उपकरणों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए प्रक्रिया के दौरान अनुवर्ती कार्रवाई करेगा।.
बिक्री के बाद का समर्थन
1) गारंटी cविसर्जित: मुख्य घटकों (डायनामोमीटर, टारेंट फ्लैंज) पर 1 वर्ष की वारंटी, आजीवन रखरखाव; वारंटी अवधि के दौरान निःशुल्क समस्या निवारण और मरम्मत सेवाएं, मानव त्रुटि के कारण क्षति को छोड़कर।
2) तकनीकी सहायता: 24/7 द्विभाषी (अंग्रेजी और चीनी) सेवा, प्रतिक्रिया समय ≤ 4 घंटे
3) स्थापना, कमीशन और प्रशिक्षण सेवाएं: उपयोगकर्ता साइट पर बुनियादी स्थापना के लिए जिम्मेदार है। सीलोन्ग दो पेशेवर तकनीशियनों को साइट पर मार्गदर्शन प्रदान करने के लिए भेजेगा (उपकरणों की स्थिति और कैलिब्रेशन सहित)और पाइपलाइन/लाइन कनेक्शन विनिर्देश); उपकरण को चालू करना पूरी तरह से हमारे द्वारा संभाला जाएगा (पावर-ऑन परीक्षण, पैरामीटर कैलिब्रेशन और सिस्टम लिंक परीक्षण सहित);3 दिन का निःशुल्क व्यावसायिक संचालन प्रशिक्षण प्रदान किया जाएगा (जिसमें उपकरण संचालन शामिल है), पैरामीटर सेटिंग्स, दैनिक रखरखाव और समस्या निवारण) यह सुनिश्चित करने के लिए कि ऑपरेटर बड़े पैमाने पर उपकरणों का उपयोग करने में कुशल हैं।
4) दूरस्थ सेवा: कंप्यूटर, सिस्टम अपग्रेड और मॉड्यूलर समाधान कॉन्फ़िगरेशन मार्गदर्शन के माध्यम से रिमोट डिबगिंग का समर्थन करता है, उपयोग के दौरान तकनीकी मुद्दों को जल्दी से हल करता है और डाउनटाइम नुकसान को कम करता है।
8. सामान्य प्रश्न
प्रश्न: हमारे सहयोग के लिए न्यूनतम आदेश मात्रा क्या है?
एकः हम स्टॉक उत्पादों के लिए 1 पीसी के छोटे ट्रेल ऑर्डर का समर्थन करते हैं।
प्रश्न: मैं उत्पादों के बारे में अधिक कैसे जान सकता हूँ?
उत्तर: कृपया अपना ईमेल छोड़ दें और हम आपको अपनी इलेक्ट्रॉनिक नमूना पुस्तक भेजेंगे।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः आम तौर पर 40% टी/टी जमा, शिपमेंट से पहले पूर्ण भुगतान।
प्रश्न: मेरे आदेशों के लिए लीड समय क्या है?
एः डायनामोमीटर उत्पादन चक्र 6-8 सप्ताह है, सेंसर उत्पादन चक्र 2-3 सप्ताह है, अन्य उत्पाद कृपया हमसे संपर्क करें।
प्रश्न: हम परीक्षण बेंच का समग्र समाधान कैसे प्राप्त करते हैं?
उत्तर: हमें अपना ईमेल छोड़ दें, हमारे तकनीकी कर्मचारी आपके साथ विस्तृत योजना के बारे में संवाद करेंगे।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तर: ज़रूर, आपका हमेशा स्वागत है।
